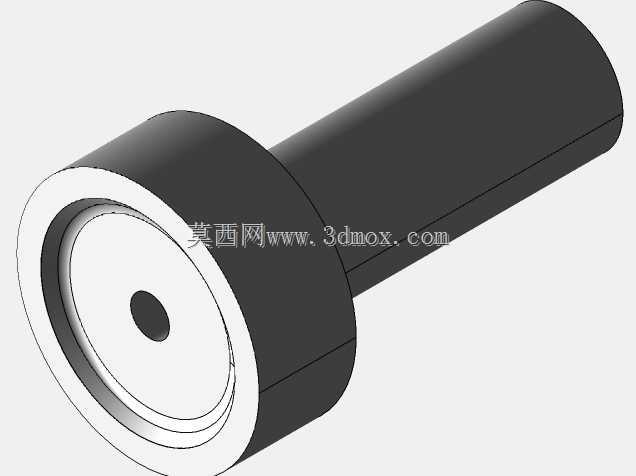

Ersa PL550A 10mm焊接喷嘴结构设计

　　在电子装联、线束焊接、小尺寸元器件返修这类对热输出精度要求极高的作业场景里，热风焊接设备的喷嘴是直接决定热场覆盖范围、热传递效率的核心末端部件，本次涉及的这款适配Ersa PL550A系列焊接设备的10mm规格喷嘴，就是针对常规尺寸焊点、连接器引脚组、小面积热缩作业场景开发的专用配套部件。

　　从实际设备适配逻辑来看，这款喷嘴的安装端采用了与Ersa PL550A热风焊笔发热芯出风口完全匹配的同轴圆柱定位结构，安装段的外径公差控制在h7级精度，插入发热芯出风口后可以实现无额外密封件的紧密贴合，避免热风从安装缝隙处泄漏导致的热损与风压不足问题。喷嘴主体分为安装连接段、过渡段、工作端三个功能区段，其中连接段长度经过反复校核，既保证插入发热芯后有足够的接触长度避免使用中脱落，又不会过度伸入发热腔内部干扰热风的初始流场。

　　工作端的10mm外径尺寸是经过多轮场景验证选定的规格，这个尺寸刚好覆盖常规DIP封装芯片的单侧边引脚组、常见线径在6mm以内的线束焊接热缩区域、以及PCB板上尺寸在8mm以内的贴片元件返修区域，既不会因为口径过小导致热覆盖不足需要反复移动焊笔降低作业效率，也不会因为口径过大导致热风波及周边不需要加热的元器件，造成相邻元件的焊点熔化、塑料件受热变形等返修次生问题。特别值得注意的是这款喷嘴的颈部尺寸设计为4.90mm，这个过渡段的缩颈结构并非随意设定：一方面缩颈结构可以让热风从发热芯的大腔体流出后，经过颈部的收束形成更稳定的层流状态，避免热风在喷嘴内部形成紊流导致工作端出风不均匀，出现局部温度过高烧坏焊盘、局部温度不足焊锡熔化不充分的问题；另一方面4.9mm的颈部外径可以让操作人员在焊接密集排布的元器件时，获得更好的操作视野，不会因为喷嘴主体过粗遮挡焊点视线，提升精细作业的操作精度。

　　从结构设计的细节考量上，喷嘴的工作端端面做了0.2mm的倒角处理，避免作业过程中锋利的端面刮伤PCB板的阻焊层、或者碰伤脆弱的元器件引脚；喷嘴的内壁做了抛光处理，降低热风流动时的风阻，同时减少长期使用过程中焊锡挥发物、助焊剂残留在内壁的附着，降低日常清洁维护的难度。喷嘴整体采用耐高温的不锈钢材质加工，壁厚控制在0.8mm，既保证长期在400℃左右的工作温度下不会出现变形、氧化起皮的问题，又不会因为壁厚过大导致喷嘴自身吸热过多，延长热风到达工作端的升温时间，同时合适的壁厚也能让喷嘴在接触到低温的焊点区域时，不会因为自身热容过大导致瞬间温降过大，保证焊接过程中温度的稳定性。

　　在实际安装边界上，这款喷嘴安装到焊笔之后，从焊笔前端到喷嘴工作端面的伸出长度控制在22mm，这个长度可以满足常规PCB板上元件高度差在15mm以内的作业需求，能够伸入到部分有结构件遮挡的焊接区域，不会因为喷嘴过短无法到达焊点位置，也不会因为喷嘴过长导致热风在流道内的热量损失过大，降低热效率。在流道设计上，喷嘴内部的流道从连接段到颈部采用平滑的圆弧过渡，没有直角转折结构，避免热风在转折处形成涡流产生异常风噪，同时也减少流道内的滞流区域，让整个工作端截面上的热风温度差控制在±5℃以内，保证覆盖区域内的焊点受热均匀，不会出现局部虚焊的问题。

　　针对实际使用中常见的误操作场景，这款喷嘴的结构强度也做了针对性设计，颈部与连接段、工作端的衔接处都做了R1的圆角过渡，避免应力集中导致喷嘴在受到意外磕碰时从颈部断裂，提升部件的使用寿命。同时喷嘴的外表面做了哑光处理，减少作业过程中高温喷嘴表面的反光对操作人员视线的干扰，让操作人员可以更清晰地观察焊点的熔化状态，精准控制焊接时间。
