　　在选择性波峰焊、表面贴装回流焊前后的元器件拾取、助焊剂精准喷涂以及小型精密零部件的真空吸附转运场景中，这类适配Ersa PL550系列设备的吸入盖喷嘴是直接决定工艺精度与生产良率的核心末端执行配件。不同于常规直通式喷嘴，这款带4.90mm颈段的吸盘式结构，首先要解决的是小尺寸贴片元件、细引脚接插件在高速拾取过程中的吸附稳定性问题——颈段的缩径设计并非单纯的结构减重，而是为了在真空回路中形成局部稳流腔，当压缩空气经过真空发生器产生负压时，气流不会在喷嘴内腔形成紊流，避免出现吸附时元件偏移、瞬时掉件的情况，尤其是在拾取0402及以下封装的阻容元件、薄型轻量芯片时，稳流腔带来的负压均匀性优势会非常明显。

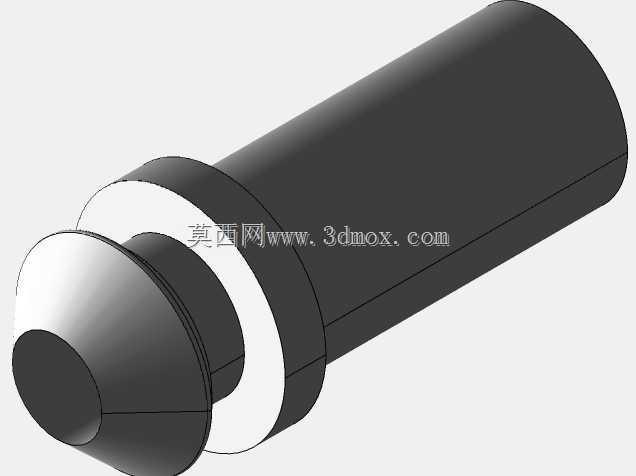

　　从结构设计逻辑来看，这款喷嘴采用了阶梯轴式的外形布局，最外侧的大直径圆柱段是安装定位基准，装配时直接插入Ersa焊锡设备或者对应拾取模组的安装孔内，依靠圆柱面的间隙配合实现径向定位，配合安装位的紧定螺钉或者快插卡扣即可完成轴向固定，不需要额外设计复杂的法兰连接结构，能大幅缩短现场更换配件的停机时间。中间的环形凸台是轴向限位结构，装配到位后凸台端面与安装座端面完全贴合，既可以保证喷嘴伸入工作区的长度一致，避免不同喷嘴更换后出现拾取高度、喷涂高度偏差，也能在长期往复运动中承受轴向的冲击力，防止喷嘴因为频繁启停产生轴向窜动。前端的吸盘式吸附口做了圆弧过渡处理，没有尖锐的棱角，一方面是在接触元件表面时不会刮伤元器件的引脚或者塑封表面，另一方面圆弧面可以和元件表面形成更可靠的密封环，当吸附表面存在轻微不平整时，也能保证真空腔的泄漏量在允许范围内，维持足够的吸附力。

　　4.90mm的颈段尺寸是经过匹配计算的，这个直径既可以保证足够的结构强度，在喷嘴意外碰撞到PCB板或者工装夹具时不会出现弯曲变形，又能让喷嘴顺利伸入高密度排布的元件间隙中，不会在拾取目标元件时碰到周边已经贴装完成的器件，适配高密度组装的PCB生产场景。前端的吸附口内径和颈段的流道直径做了等径匹配，没有出现流道突然变径的台阶，避免焊剂残留、灰尘在流道内部堆积造成堵塞，日常维护时只需要用通针从后端直通清理即可，不需要拆解喷嘴结构。

　　在实际设备运行过程中，这类喷嘴的工作环境往往存在助焊剂蒸汽、焊锡烟尘以及少量的锡渣飞溅，所以整个结构的外表面做了光滑的圆柱面处理，没有容易积留污物的凹槽或者死角，设备日常清洁时用无尘布擦拭表面即可去除附着的残留，不会因为污物堆积影响喷嘴的安装精度。同时整个零件的同轴度要求控制在较高的精度范围内，安装基准圆柱面和前端吸附口的同轴度偏差如果过大，会导致拾取元件时出现角度偏移，贴装到PCB上时就会出现位置超差、虚焊等问题，所以建模过程中所有回转面都以同一轴线为基准，保证加工完成后各段的同轴度符合装配要求。

　　从安装边界来看，这款喷嘴的总长度、各段直径都严格匹配Ersa PL550系列设备的安装位尺寸，替换原厂配件时不需要对设备的安装座进行任何修改，也不需要重新调整设备的拾取坐标参数，拆下旧喷嘴直接装上新件即可正常使用。后端的进气接口和设备的真空管路直接连通，流道的通径经过匹配，不会因为流道过小造成负压响应速度变慢，也不会因为流道过大导致真空发生器的负载过高，在设备额定的真空压力范围内，就能达到额定的吸附力，满足常规小型电子元器件的拾取、转运以及助焊剂定点喷涂的工艺要求。在一些需要吸附小型异形零件的场景中，前端的吸盘结构还可以适配不同尺寸的柔性吸盘胶套，拓展喷嘴的适用范围，不需要更换整个喷嘴主体就能完成不同规格元件的适配作业。
