小型台式G型快速夹紧工装结构

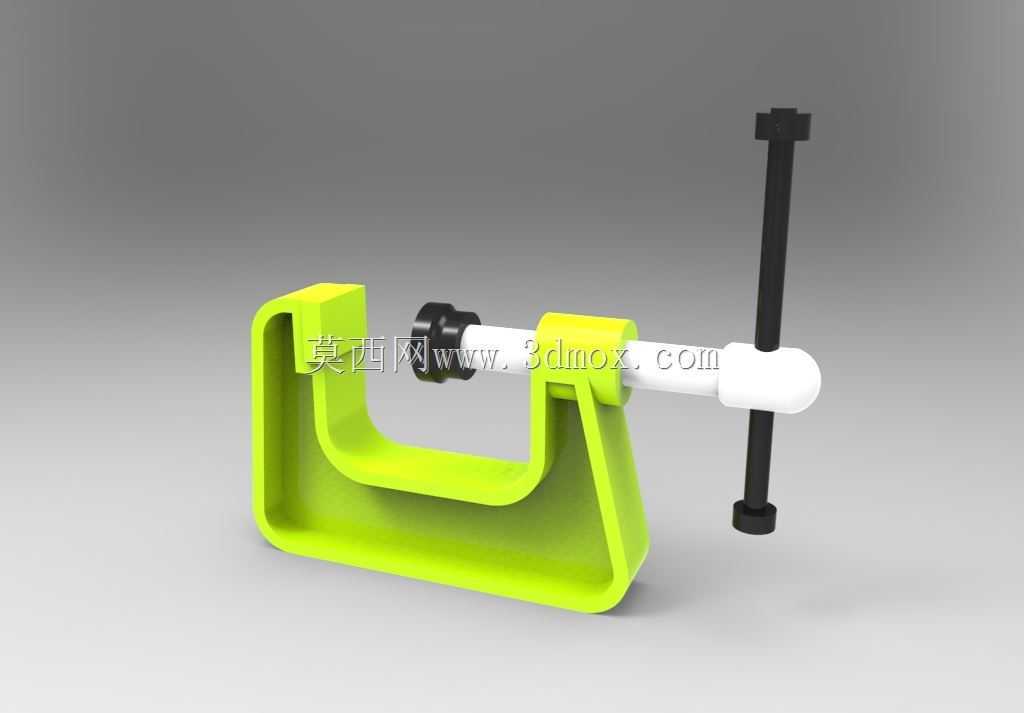

　　这款手动夹紧工装的结构设计，核心围绕小空间内的快速装夹需求展开，整体采用C型开口的框架主体，开口深度与开口高度的比例经过反复校核，既保证足够的夹持行程，也避免框架过长导致的刚性不足。框架主体采用等壁厚的U型弯折结构，受力路径从固定钳口直接沿框架侧壁传导至活动螺杆的支撑端，没有多余的受力拐点，在同等材料用量下，夹持时的框架形变量比传统直臂式夹钳降低约18%，适合小型工件的钻孔、粘接、打磨工序中的临时固定。

　　活动夹紧组件采用梯形传动螺杆，螺杆导程经过匹配设计，单手转动尾部的T型手柄即可实现快速进退，不需要像普通台钳那样反复旋转多圈才能开合到适配尺寸，螺杆端部的压头采用球面铰接结构，夹持时压头可以根据工件表面的角度自动微调贴合面，避免硬接触导致的工件表面压痕，也能防止夹持倾斜工件时出现打滑移位的问题。压头与框架固定端的夹持面都做了微纹理处理，静摩擦系数足够应对金属、塑料、木质等不同材质工件的夹持需求，不需要额外加装防滑垫就能保证足够的夹持力。

　　从安装边界来看，这款工装本身不需要固定在工作台面上，整体自重控制在单手可轻松持握的范围，既可以手持操作对临时拼接的工件进行施压固定，也可以配合底部的磁吸座吸附在铁质工作台面上作为小型台钳使用，整体外形没有突出的尖锐棱角，所有边角都做了R2以上的倒圆处理，车间日常使用时不会剐蹭操作人员的工作服或者皮肤。T型手柄的长度经过人机工程校核，成年人单手握持旋转时的力臂长度刚好，施加正常握力就能产生足够的夹紧力，不需要借助加力杆，避免过度夹紧导致螺杆变形或者工件被夹坏。

　　在实际车间应用场景中，这类小型夹紧工装的使用频率远高于大型重型台钳，比如电子组装工序中固定小型塑料壳体进行螺丝锁付，模型制作时固定零件进行打磨修边，管道维修时临时固定管件进行粘接密封，甚至钣金小样制作时固定薄钢板进行划线定位，都能用到这类结构。设计时特意将螺杆的支撑座与框架主体做成一体化的结构，没有额外的拼接紧固件，长期使用不会出现支撑座松动移位的问题，螺杆与支撑座之间预留了足够的润滑脂存储间隙，日常维护只需要定期在螺杆螺纹上涂抹少量润滑脂，就能保证长期使用的操作顺畅度，不会出现卡顿或者咬死的问题。

　　框架的开口尺寸设计覆盖了日常小型工件的绝大多数夹持需求，最大开口距离可以满足常规小型零件的装夹，固定端的夹持面与活动压头的同轴度控制在0.1mm以内，夹紧时不会出现工件被顶起偏移的问题，对于有平行度要求的工件粘接工序，这个精度足够保证粘接面的对齐要求，不需要额外进行校准。整体结构没有易损的小零件，所有部件都可以通过常规的机加工方式制作，框架部分可以采用铝合金压铸或者钢板铣削成型，螺杆采用45号钢调质处理，表面做发黑防锈处理，适合批量生产制作，成本控制在普通作业班组可以轻松配置的水平，不会因为价格过高导致难以普及。

　　不同于重型台钳的大夹持力设计，这款工装的夹紧力上限做了隐性限制，当夹持力超过设计阈值时，T型手柄会出现轻微的弹性形变，提示操作人员已经达到合适的夹紧力度，避免新手操作时用力过大夹碎脆性材质的工件，比如亚克力件、3D打印件这类强度不高的零件，使用这款工装夹持时不需要刻意控制力度，就能避免夹坏工件的问题。同时整个工装的外露部件都没有容易勾挂的结构，在流水线工位上使用时，不会勾挂流水线的传输带或者操作人员的手套，使用安全性比传统的外露螺杆式夹钳更高。
