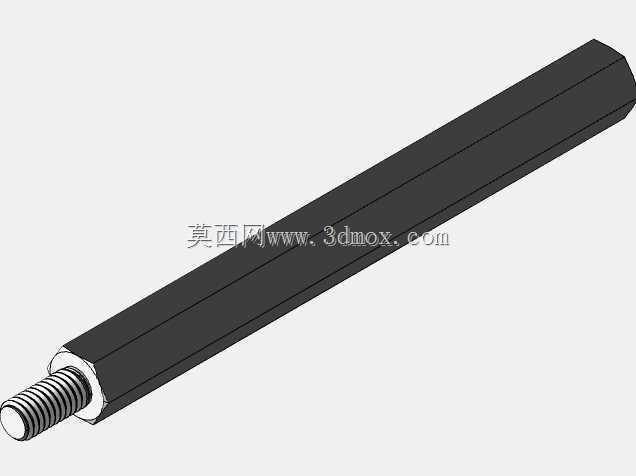

M3规格50mm长度内外螺纹连接柱

　　在小型自动化模组、桌面级检测治具、消费电子内部装配结构中，这类带内外螺纹的六角连接柱是极为常用的衔接零件，很多刚入行的结构设计人员容易忽略这类小零件的边界设计，往往在装配阶段才发现干涉、螺纹咬合不足、锁紧后滑牙等问题，反而拖慢整体项目的调试进度。从实际使用场景来看，这类零件一端加工外螺纹，另一端预留内螺纹孔，主体采用六角棒料加工成型，六角结构的设计初衷就是给装配工具提供受力卡位，不管是用开口扳手还是小型扭力批，都能稳稳卡住柱身施加锁紧扭矩，不会像圆柱型连接柱那样在锁紧时跟转，导致装配效率低下甚至刮伤周边的钣金或塑胶件表面。

　　设计这类零件的时候，首先要明确安装边界的约束：整体有效长度控制在50mm，外螺纹端采用M3标准公制粗牙螺纹，螺纹收尾处预留了合理的退刀槽结构，避免螺纹拧到底的时候出现牙型挤压变形的问题，退刀槽的宽度和深度都按照普通螺纹收尾的规范取值，既不会因为槽过深削弱柱身的结构强度，也不会因为槽过浅导致螺纹无法拧到贴合安装面。内螺纹端同样采用M3规格的螺纹孔，孔深设计充分考虑了螺纹啮合长度的要求，常规M3螺纹的有效啮合长度不低于螺纹公称直径的1.2倍，才能保证锁紧后的连接强度，避免在设备运行的振动环境下出现松脱。柱身的六角对边尺寸按照标准M3螺纹配套的六角柱规格选取，既保证足够的扳手操作空间，也不会因为对边尺寸过大占用过多的安装空间，在排布密集的安装位场景下，相邻两个连接柱之间不会出现扳手卡位干涉的问题。

　　从功能特性上看，这类零件主要用于两层安装板之间的支撑与衔接，比如在PCB板安装、传感器支架固定、小型气动元件的垫高安装场景中，外螺纹端穿过下层安装板的光孔，用薄螺母锁紧固定柱身位置，上层的零件就可以通过螺丝直接拧入连接柱顶端的内螺纹孔完成固定，不需要在下层板背面预留螺母的操作空间，对于安装空间受限、背面无法伸手操作的封闭腔体结构来说，这种连接结构的装配友好度远高于通丝螺柱配合双螺母的固定方案。在实际选型应用中，还要注意柱身的直线度要求，因为50mm的长度属于偏长的小型连接柱，如果棒料本身直线度超差，锁紧后会导致上层安装板出现倾斜，对于有平面度要求的光学元件安装、检测探头固定场景，这种倾斜会直接影响检测精度，所以加工过程中需要对棒料进行校直处理，成品的柱身直线度控制在合理的形位公差范围内，两端的螺纹同轴度也要做相应约束，避免装配后出现螺丝歪斜、螺纹咬合不顺的问题。

　　另外在材料选择上，这类连接柱根据使用场景的不同可以选用不同材质，常规无特殊要求的场景使用易切削钢加工后做发黑处理，就能满足一般的防锈和强度要求，如果是在潮湿、有弱腐蚀的环境下使用，可以更换为304不锈钢材质，不需要额外做表面处理就能满足防锈需求；如果是有绝缘要求的场景，还可以采用同样结构的尼龙棒加工版本，不过尼龙材质的螺纹强度较低，锁紧扭矩不能过大，否则容易出现螺纹滑牙的问题。在装配工艺上，这类连接柱的锁紧扭矩需要严格控制，M3规格的钢质连接柱推荐锁紧扭矩在0.5N·m左右，扭矩过大会导致螺纹滑牙甚至柱身六角位置变形，扭矩过小则无法保证连接可靠性，在有持续振动的设备上使用时，还可以配合螺纹胶使用，进一步提升防松效果。很多设计人员在排布这类连接柱的安装位时，容易忽略扳手的操作空间，把连接柱布置在距离侧壁过近的位置，导致装配时扳手无法卡入六角位，只能用尖嘴钳强行夹住柱身锁紧，不仅装配效率低，还会夹伤柱身表面，甚至导致柱身变形，所以在三维建模阶段就要模拟扳手的操作路径，预留足够的操作空间，避免后期改模调整安装位。
