M3规格8mm长度六角内螺纹连接衬垫

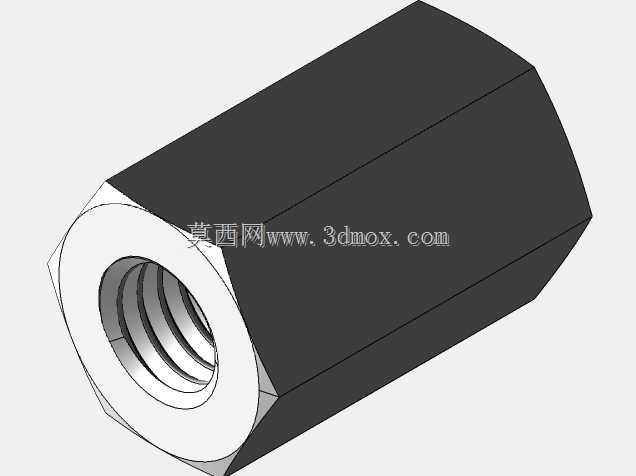

　　在小型机电设备装配、精密仪器模组搭建、3D打印非标治具组装的场景里，这类带内螺纹的六角衬垫是很容易被忽略但又直接影响装配可靠性的小零件，很多新手做结构设计时容易直接用通孔配合螺丝锁紧，忽略了薄壁件、软质基材上螺纹牙数不足导致的滑牙、连接松动问题，这个零件的设计初衷就是解决这类小规格螺纹连接的补强需求。从结构形态上看，它采用外六角的外形设计，并非随意选择的造型，六角面可以适配普通开口扳手、活动扳手甚至小型尖嘴钳的夹持，在安装空间受限的位置，不需要专门的套筒工具就能完成锁紧对位，相比圆形外壁的衬套，不会出现拧紧过程中跟转打滑的问题，尤其在狭小的设备内腔走线旁、PCB板固定柱旁的安装位，操作容错率更高。零件的内螺纹为M3规格，是消费电子、

　　小型自动化模组、桌面级设备里最常用的螺纹规格之一，内孔的螺纹全程通止规校验，能保证和标准M3外螺纹件的顺畅旋合，不会出现卡滞、滑牙的情况，螺纹的有效旋合长度匹配零件8mm的总长度，扣除两端的倒角让位，实际有效牙数足够满足常规静态连接的锁紧力要求，不需要额外增加螺纹胶就能达到可靠的连接强度。两端设计的台阶结构是这个零件区别于普通六角螺母的核心特征，台阶面可以在安装时嵌入基材的预开孔内，实现径向定位，避免衬垫在锁紧过程中出现偏斜，同时台阶的端面可以和被连接件表面形成更大的接触承压面，分散螺丝锁紧时的压应力，避免软质基材比如亚克力板、3D打印PLA件、薄铝片表面被压出凹陷，影响装配平面度。做三维建模的时候，

　　这类零件的建模逻辑需要优先保证安装边界的尺寸准确性，外六角的对边尺寸要严格适配M3螺纹对应的标准六角外形公差，不能出现对边尺寸过大导致相邻安装位干涉的问题，两端的台阶外径要和常用的3.2mm、3.5mm预开孔形成间隙配合，保证安装时能顺利放入孔位，不会因为尺寸过盈需要强行敲入破坏基材。在实际设备选型应用中，这类零件常被用在几层薄板叠装的连接场景里，比如传感器安装支架的层叠固定、小型伺服电机的安装座垫高、亚克力外壳的螺纹预埋，相比直接在薄板上攻丝，它能提供数倍于薄板自身厚度的螺纹旋合长度，即使设备存在小幅振动，也不会出现螺纹脱开的情况，同时8mm的总长度可以刚好替代多个薄垫片的叠加垫高功能，不需要反复调整垫片数量来匹配安装间距，减少装配时的零件清点工作量。建模过程中需要注意内螺纹的收尾处理，不能把螺纹直接做到零件端面，要在两端留出1mm左右的光孔让位段，避免螺丝拧入时端面的螺纹牙崩缺，外六角的棱边要做0.1mm左右的微小倒角，去除加工毛刺，避免安装时划伤操作人员或者划破相邻的线材绝缘层，台阶和六角主体的衔接位置要做微小的圆角过渡，减少加工时的应力集中，提升零件的整体强度，即使在需要反复拆装的维护场景下，也不会出现台阶断裂的问题。很多结构工程师在做小型设备设计时，往往会把精力放在大型结构件的设计上，忽略这类小连接零件的选型，最后装配时才发现螺纹连接强度不足，临时用螺母加垫片拼凑，既影响装配效率，也会让设备内部的结构显得杂乱，

　　提前把这类标准结构的衬垫纳入设计选型，在三维装配时提前预留好对应的安装孔位和六角避让空间，能大幅减少后期打样调试时的修改次数。这类零件的材质选择范围很广，建模时不需要限定材质，只需要保证尺寸精度即可，实际生产时可以根据使用场景选不锈钢、碳钢镀锌或者铜质材质，不锈钢材质适合有防锈需求的户外小型设备，碳钢镀锌适合普通室内工业设备，铜质材质适合需要导电连接的特殊安装场景，不同材质的零件外形尺寸完全一致，可以在三维装配图里直接替换配置，不需要重新调整安装位的尺寸参数。在装配干涉检查环节，要重点确认六角外形的旋转空间，因为安装时需要转动扳手拧紧，所以六角周围要留出至少2mm的操作空间，不能被相邻的结构件完全围住，否则会出现无法下扳手的问题，这也是很多新手建模时容易犯的错误，只预留了零件本身的放置空间，没考虑安装操作的工具空间，最后实物装配时只能把零件提前焊在基材上，大幅增加装配复杂度。
