贴片式共模扼流圈电子元器件结构设计

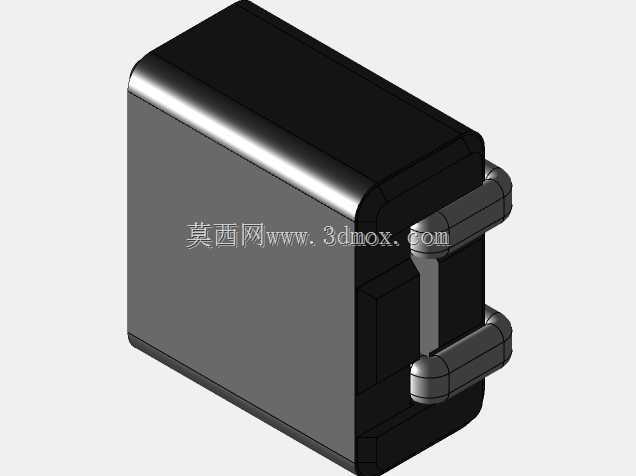

　　在消费类电子、工业控制板卡的PCB布局阶段，电磁干扰抑制始终是硬件工程师绕不开的环节，共模扼流圈作为信号端口、电源入口的常用滤波器件，其贴片封装的结构合理性直接决定SMT产线的良率与实际滤波效果。这款贴片共模扼流圈采用塑封方型主体结构，主体外壳采用耐高温工程塑料注塑成型，表面做哑光黑处理，避免SMT回流焊过程中出现反光干扰视觉定位的问题，外壳边角做R0.8的圆弧过渡，既可以降低注塑过程中的应力集中，也能避免吸嘴取料时出现棱角刮伤吸嘴橡胶层的情况。器件两侧伸出的扁平引脚采用镀锡铜合金材质，引脚与主体内部磁环绕组的连接采用点焊工艺，引脚伸出主体的长度控制在1.2mm，引脚宽度与标准0805封装焊盘宽度匹配，焊接时能够形成均匀的焊锡圆角，

　　不会出现虚焊、立碑的工艺缺陷。从设计思路上看，这款扼流圈的内部采用闭合磁路结构，选用高初始磁导率的锰锌铁氧体磁环，两组绕组采用对称绕制方式，匝数完全一致，绕制方向相反，这样差模信号通过时两组绕组产生的磁场相互抵消，不会对正常传输的差模信号造成衰减，而共模干扰信号通过时，两组绕组产生的磁场同向叠加，呈现高阻抗特性，从而将共模噪声转化为热能耗散掉，实现对共模干扰的有效抑制。在实际应用场景中，这类贴片共模扼流圈常被布置在USB2.0接口的差分信号线上、RS485通讯端口的信号入口、开关电源的次级输出端，用来抑制线缆传导出来的共模辐射，避免设备在做EMC测试时出现辐射发射超标的问题，同时也能阻挡外部空间的电磁干扰耦合进入板卡内部电路，

　　提升设备工作的稳定性。考虑到SMT产线的高速贴装需求，这款器件的主体顶面做了平整化处理，平面度控制在0.05mm以内，能够适配不同规格的真空吸嘴取料，取料成功率可以达到99.9%以上，器件的整体高度控制在4mm以内，适配目前消费类电子薄型化的设计趋势，不会出现器件顶壳的装配问题。安装边界方面，这款器件的焊盘布局严格遵循IPC-SM-782表面贴装设计标准，焊盘间距与引脚间距公差控制在±0.1mm，焊接时焊锡不会沿引脚爬升到器件主体侧面，避免出现相邻焊盘短路的问题，器件主体与周边其他贴片元件的安全间距预留0.5mm以上，满足回流焊过程中的温度均匀性要求，不会出现局部过热导致外壳变形的情况。在结构细节上，

　　引脚与塑封主体的结合位置做了台阶式卡位设计，绕组引脚在塑封内部做了弯折固定，即使在焊接过程中受到热冲击，也不会出现引脚松动、绕组移位的问题，保证器件的电感量参数在全温域范围内保持稳定。不同于插件式共模扼流圈需要人工补焊、占用板卡空间大的缺陷，这款贴片式结构可以完全适配全自动化SMT产线的生产流程，不需要额外的人工工序，能够大幅提升板卡的生产效率，同时其闭合磁路的结构设计也避免了漏磁对周边敏感器件造成干扰，在高密度布板的场景下优势尤为明显。在选型匹配阶段，结构工程师可以直接调用该三维模型进行PCB布局的干涉检查，提前确认器件与周边结构件、接插件的空间距离，避免打样后出现装配干涉的问题，同时也可以根据模型的引脚位置精准绘制封装焊盘，减少封装绘制错误导致的生产返工。
