EI30型THT直插式小型电源变压器

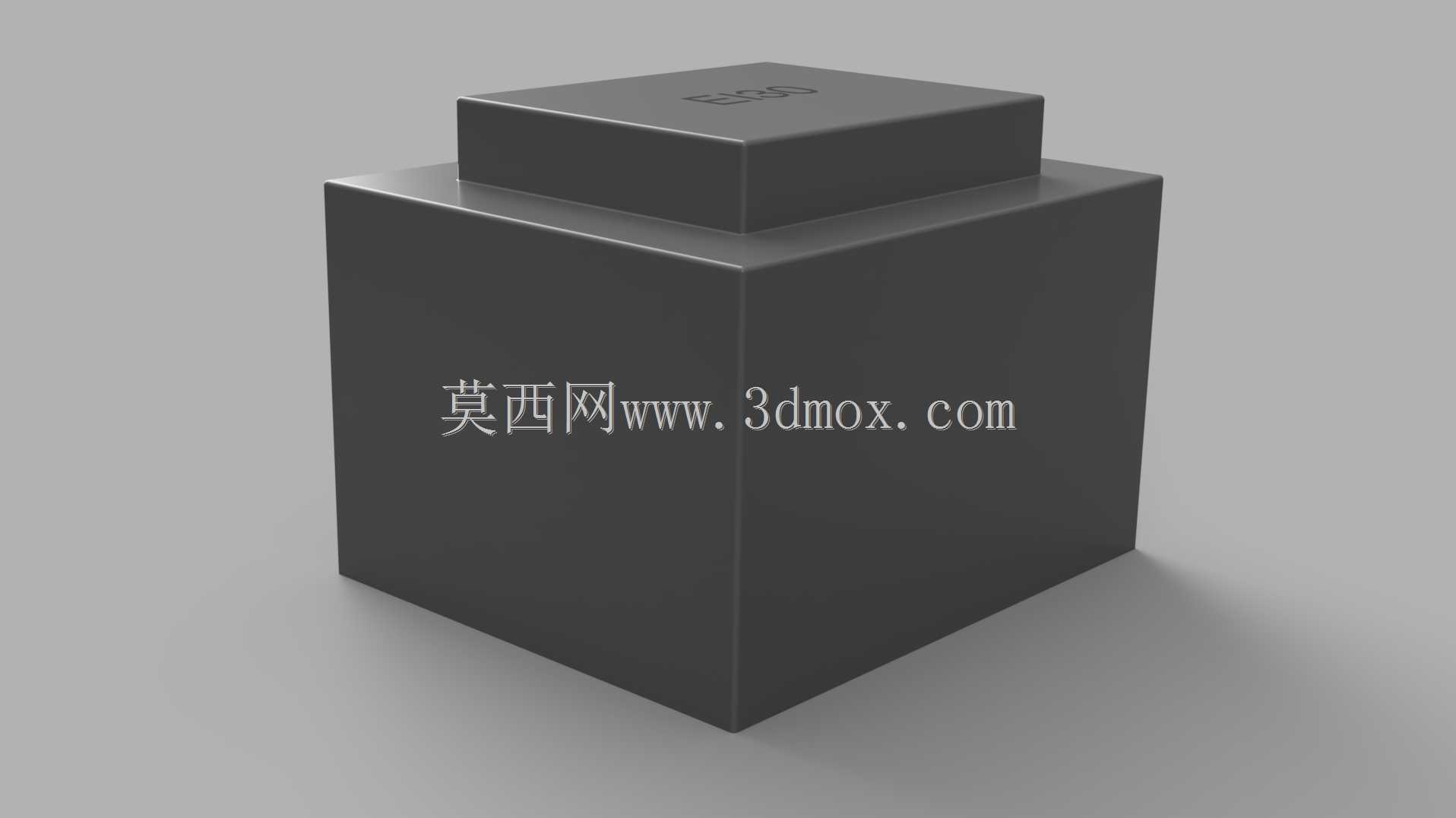

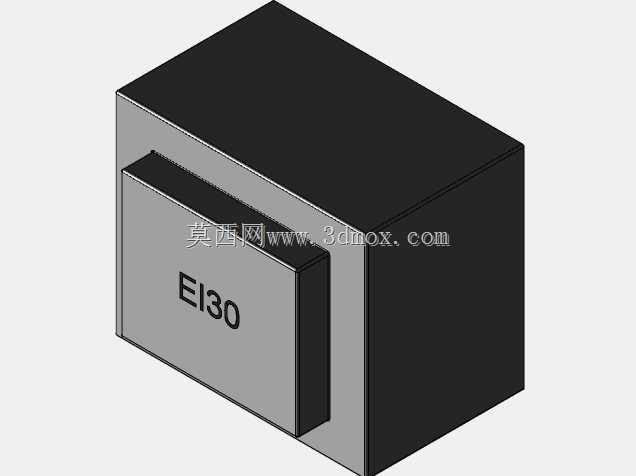

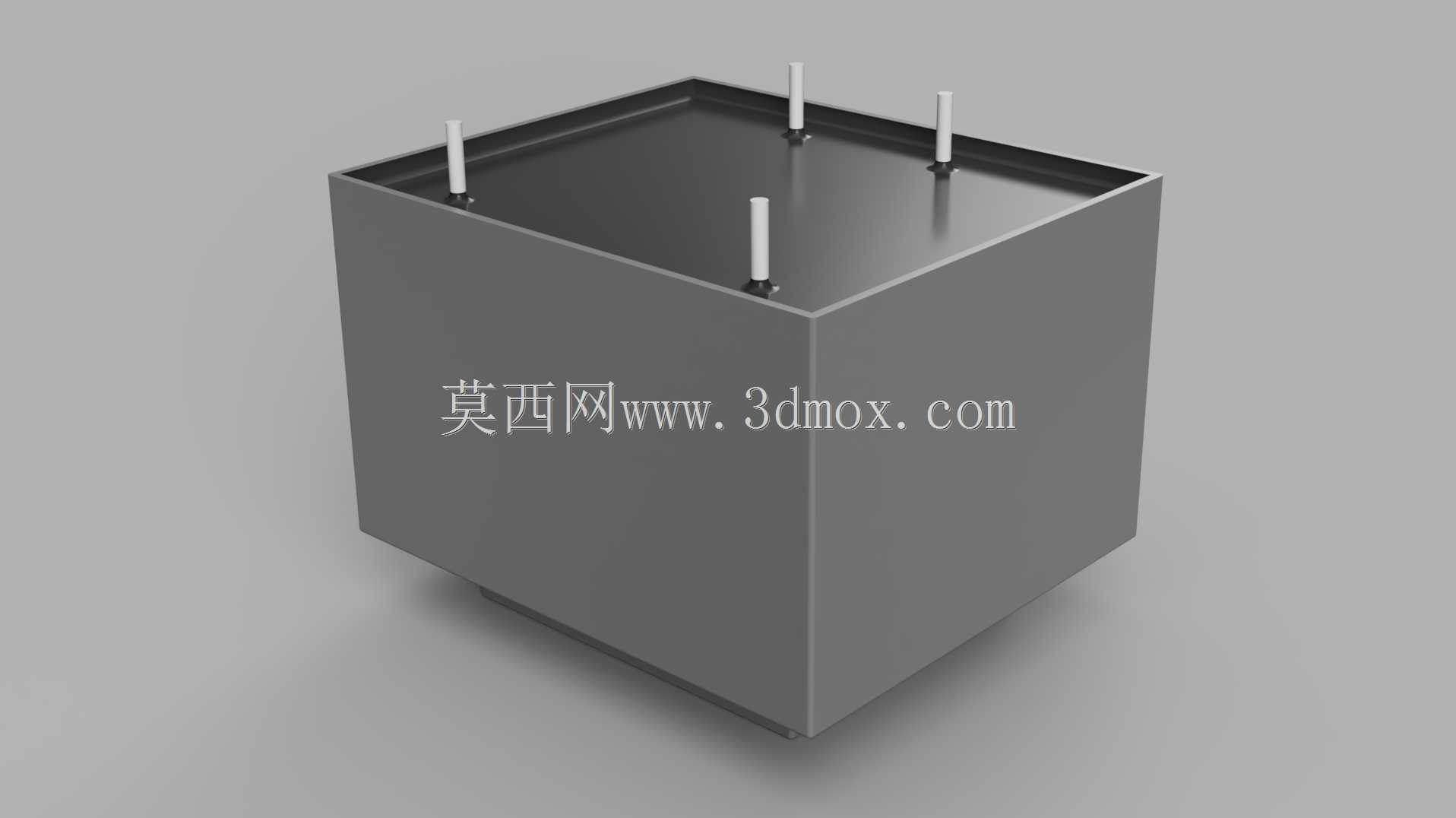

　　在消费类电子、小型工控板卡、低压供电模组的设计环节中，板载直插式电源变压器是实现市电到低压直流转换前端隔离变压的核心被动器件，EI30规格的THT变压器是该类应用里普及率极高的一款成熟器件。这款变压器采用经典EI型叠片铁芯结构，铁芯冲片选用标准EI30规格硅钢片，叠厚按照常规小功率电源的功率需求匹配，整体外形为规整的立方体结构，顶部为凸起的线圈封装端盖，端盖表面印有型号标识便于生产环节的物料识别与防错。从安装边界来看，该器件采用通孔插装设计，引脚排布符合THT焊接工艺的通用间距要求，引脚伸出长度适配常规1.6mm厚度PCB的波峰焊工艺要求，安装时不需要额外的固定结构，仅依靠引脚焊接即可实现可靠固定，整体占用PCB板面空间紧凑，

　　不会对周边布线造成过多挤占。设计这款变压器的三维模型时，首先要还原铁芯叠片组装后的整体轮廓，考虑到外包绝缘胶带的厚度，模型外轮廓要在铁芯理论尺寸基础上预留绝缘层的包覆余量，避免建模尺寸与实际物料出现偏差导致PCB封装不匹配。线圈部分的建模要区分初次级绕组的绕制区域，顶部的封装端盖要还原实际生产中注塑骨架的卡扣结构，虽然该结构在成品外部不可见，但在做整机结构干涉检查时，端盖与周边壳体、元器件的间隙校核需要准确的模型轮廓作为支撑。实际应用中，这类EI30 THT变压器多用于功率在5W以内的低压供电场景，比如小型家电的控制板供电、智能电表的电源模块、工控信号采集板的隔离供电等场景，依靠电磁感应原理实现输入输出端的电气隔离与电压变换，

　　相比贴片式变压器，THT插装结构的抗振动性能更好，在有一定机械振动的工业应用场景下可靠性更高。建模过程中需要注意引脚的位置度公差还原，实际生产中变压器引脚会存在一定的位置偏移，模型里的引脚直径按照实际物料的标称尺寸制作，同时在PCB封装设计时预留足够的焊盘孔径余量，避免出现插装困难的问题。外形的倒角处理也贴合实际生产工艺，所有棱角都做了微小的圆弧过渡，还原绝缘胶带包覆后的真实质感，不会出现尖锐直角的建模错误。对于结构设计工程师来说，准确的变压器三维模型可以在整机布局阶段提前核对安装空间，检查与周边电容、散热片、接线端子等元器件的安全间隙，尤其是高压部分的电气间隙是否符合安规要求，避免后期打样后出现元器件干涉、安规距离不足的问题。

　　从功能特性上看，EI型铁芯结构的变压器生产工艺成熟，物料成本低廉，供货周期稳定，是小功率电源设计的首选器件，对应的三维模型还原度直接影响结构设计的效率，准确的模型可以减少反复核对实物尺寸的工作量，缩短产品开发周期。在做整机热设计时，也可以依托该模型的轮廓预留合适的散热空间，因为变压器在满载工作时会产生一定的铁损与铜损，表面温度会高于环境温度，预留足够的对流空间可以提升器件的工作寿命，降低过热失效的风险。
