ESP-WROOM-02U表面贴装WiFi通信模块

项目分类:通讯工具类 发布时间:2021-12-19 ID:457194
  • ESP-WROOM-02U表面贴装WiFi通信模块
  • ESP-WROOM-02U表面贴装WiFi通信模块
  • ESP-WROOM-02U表面贴装WiFi通信模块

  做智能硬件结构设计快十年,经手的无线通信模块选型不下百种,ESP-WROOM-02U这类表贴WiFi模块,是当下物联网终端里用得最普遍的通信单元之一。先从实际应用场景说,这类模块几乎覆盖了所有需要短距离无线联网的小型终端:智能家居里的温湿度采集节点、智能开关面板,工业现场的小型传感器数据传输终端,消费电子里的便携联网外设,甚至共享设备里的控制通信单元,都能看到它的身影。不同于插件式模块,表贴封装的设计天生适配大规模SMT流水线生产,不需要额外预留插件孔位,能大幅压缩PCB板的占用面积,这对追求紧凑结构的便携设备、小型传感节点来说至关重要。

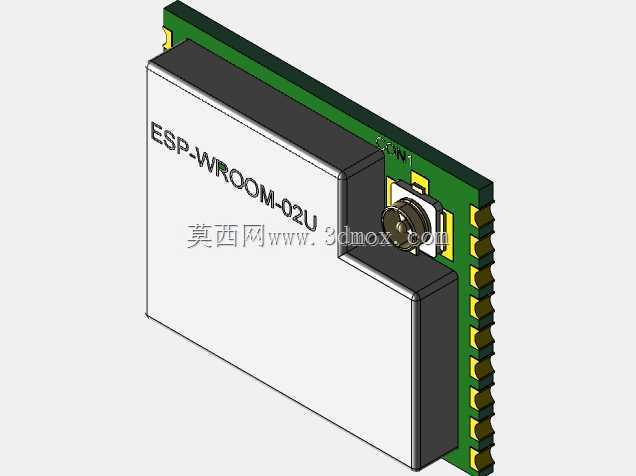

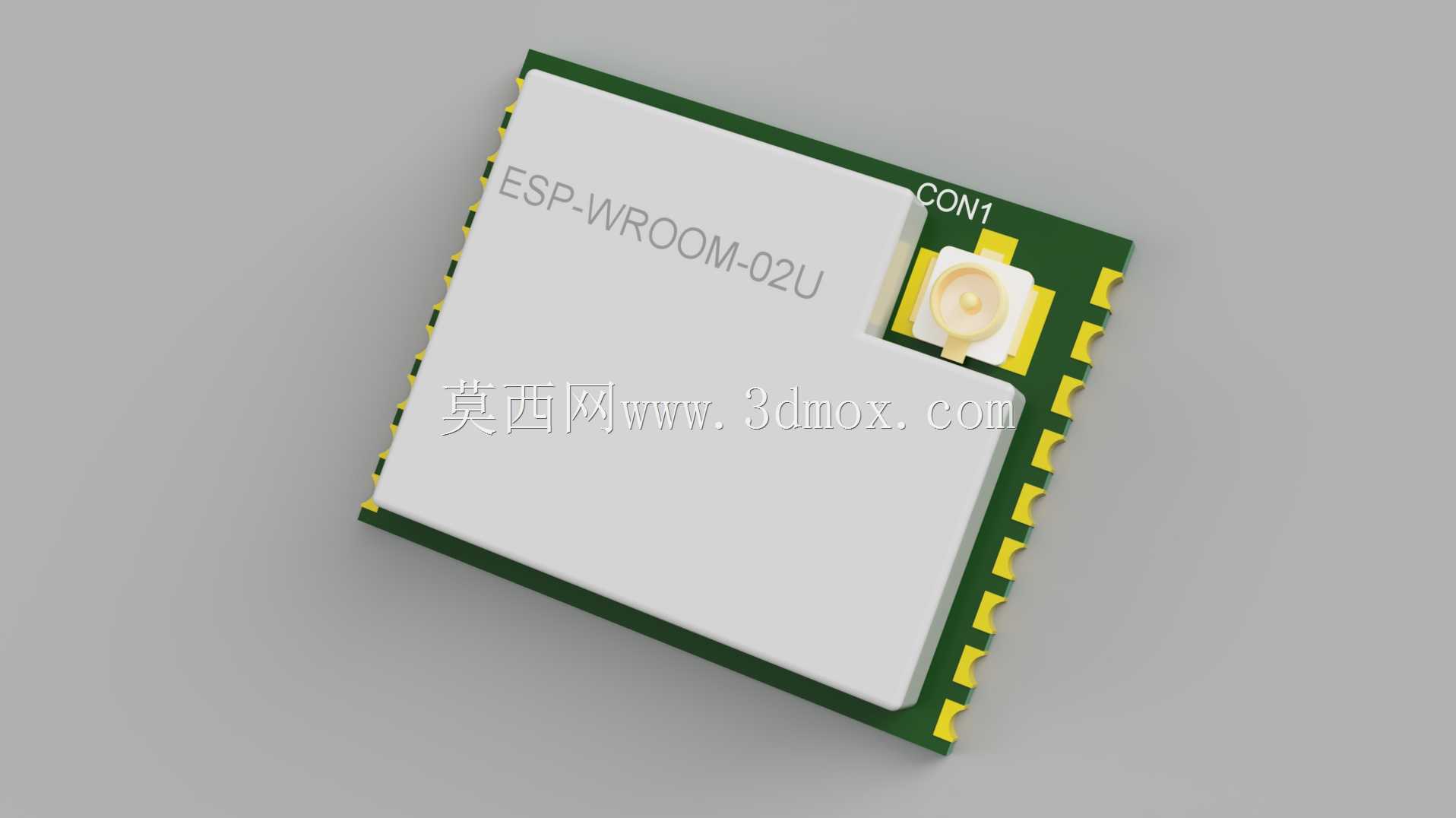

  从功能特性来看,这款模块基于ESP8266EX核心打造,集成了完整的802.11b/g/n WiFi射频前端、基带处理单元与32位微控制器,内置SPI接口闪存,不需要外部额外挂载存储芯片就能完成固件存储与运行,外围电路只需要预留电源滤波、天线匹配的少量器件就能正常工作。模块自带的IPEX天线座(也就是图中标注的CON1接口),可以根据设备结构需求灵活选择板载走线天线或者外接延长天线,遇到金属外壳屏蔽信号的场景,直接通过同轴线把天线引到外壳无遮挡的位置就能解决信号衰减问题,比板载陶瓷天线的设计适配性强很多。

  做结构设计的时候,首先要卡准安装边界:这款模块整体是矩形表贴封装,主体金属屏蔽罩覆盖了核心电路区域,四周排布的半孔焊盘是焊接与电气连接的点位,设计PCB封装的时候,焊盘的尺寸公差要控制在0.1mm以内,避免回流焊的时候出现虚焊、连锡的问题。屏蔽罩的高度要提前和结构外壳预留足够的安全间隙,一般至少留0.2mm的余量,防止组装的时候外壳压到屏蔽罩导致内部电路短路。天线座的位置要特别注意,模块摆放的时候尽量让天线座靠近PCB板边,周围3mm范围内不要铺铜、不要放置金属结构件,避免信号被遮挡。

  设计思路上,这类模块的封装做了防呆设计吗?其实仔细看焊盘排布,其中一侧的焊盘间距和其他侧有细微差异,反向贴装的时候会出现焊盘不匹配的问题,能从生产端减少贴装反向的不良率。模块的引脚定义兼顾了常用的外设接口,除了电源、地引脚之外,预留了UART、GPIO、SPI等常用接口,不需要额外的电平转换电路就能和主流的3.3V单片机直接通信,硬件设计的门槛很低。做三维建模的时候,要把模块上的所有结构细节都还原准确:屏蔽罩的边角倒角、焊盘的凸起高度、天线座的凸台尺寸,这些细节直接影响后续结构干涉检查的准确性——很多新手建模的时候容易忽略天线座的高度,最后组装的时候发现同轴线接头被外壳顶住,不得不重新改模,耽误项目进度。

  实际选型的时候还要考虑安装的工艺要求,这类表贴模块适合回流焊工艺,不能过波峰焊,所以PCB布局的时候要把模块放在同一面,和其他表贴器件一起过炉,避免二次焊接带来的可靠性问题。模块的工作温度范围覆盖常规工业级场景,在-40℃到85℃的环境下都能稳定工作,不管是室内智能硬件还是户外的小型采集终端,都能满足可靠性要求。另外,模块的射频部分已经做了完整的匹配校准,硬件设计的时候不需要自己调试射频参数,只要按照参考设计预留π型匹配电路的位置,量产的时候可以根据实际天线性能调整匹配电容电阻,就能达到最优的发射接收性能。

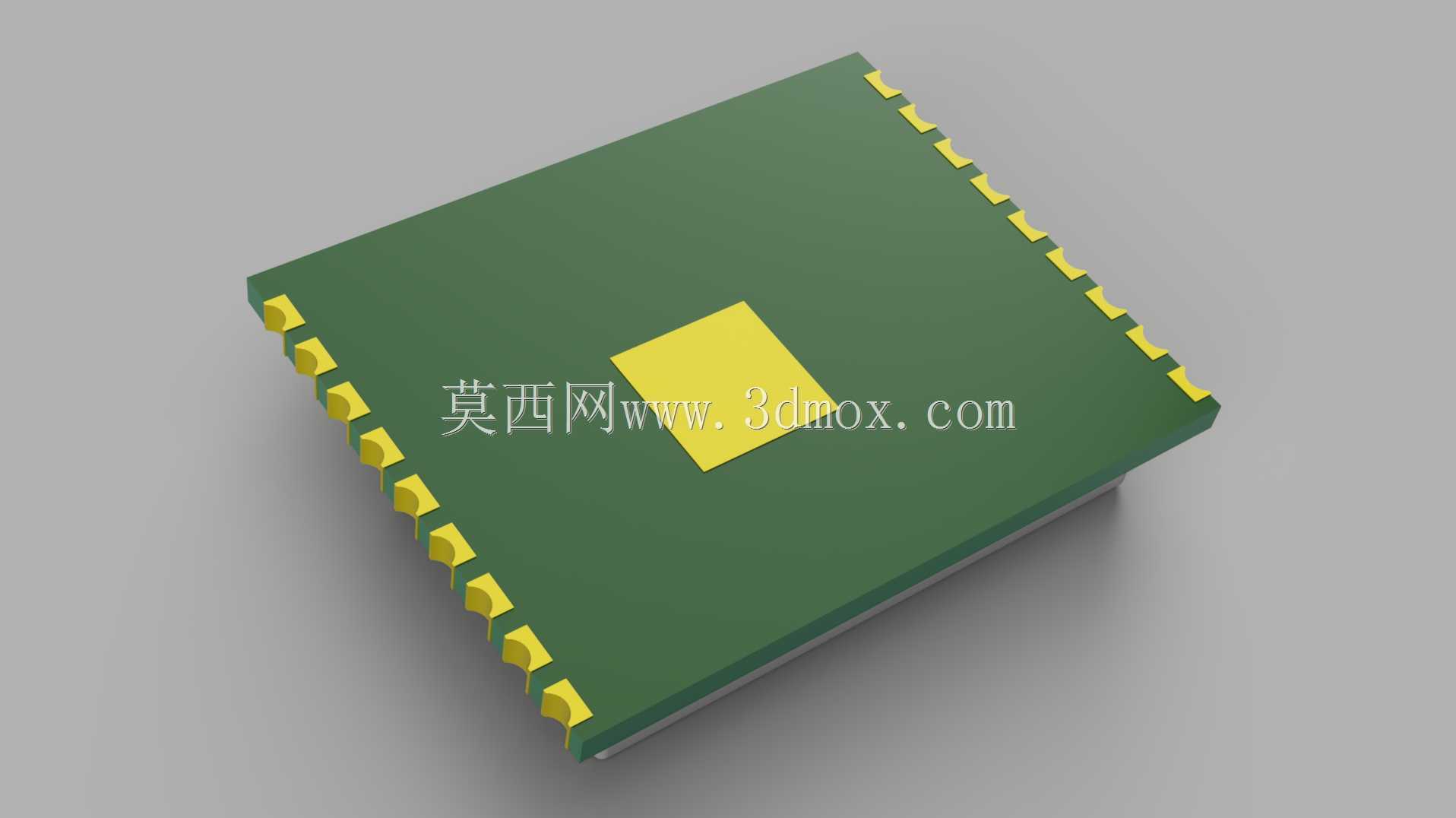

  很多结构工程师做设计的时候容易忽略模块的散热问题,其实这类WiFi模块在持续大流量传输的时候,核心芯片会有一定的温升,屏蔽罩本身就是散热结构,设计的时候不要在屏蔽罩上方贴泡棉之类的隔热材料,如果设备内部空间允许,可以在屏蔽罩和外壳之间预留0.1mm的间隙贴一层导热石墨片,把热量引导到外壳上散出去,能大幅提升长时间工作的稳定性。还有焊盘的设计,模块底部的大尺寸接地焊盘要做充分的散热过孔,回流焊的时候既能保证焊锡充分浸润,也能让工作时的热量通过过孔传导到PCB内层的地平面,降低核心区域的温度。

  从三维建模的角度来说,还原这个模块的时候,要区分不同结构的材质属性:绿色的PCB基材、银白色的金属屏蔽罩、黄色的焊盘镀层、米白色的天线座塑料部分,这些细节在做整机渲染、装配动画的时候能提升整体的真实感,也能在和硬件工程师协同设计的时候,快速识别各个结构的功能区域,避免出现结构干涉。比如天线座的卡扣结构尺寸要准确,后续装配同轴线的时候才能确认卡扣的按压空间是否足够,不会出现工具伸不进去、没法扣紧天线接头的问题。

  实际项目里用这款模块的时候,还遇到过结构堆叠的问题:一开始把模块放在了PCB板的中间位置,周围放了电源芯片和电感,结果WiFi信号受到了电源开关频率的干扰,丢包率很高,后来调整了模块位置,把天线区域挪到了板边远离DC-DC电路的位置,问题就解决了。所以建模的时候不只是要还原外形尺寸,还要结合电路设计的要求,给硬件工程师预留足够的布局参考,把模块的禁布区、天线净空区在三维模型里用半透明区域标注出来,后续协同设计的时候就能减少很多反复调整的工作量。
