工业用滑动式托盘调色承载架结构

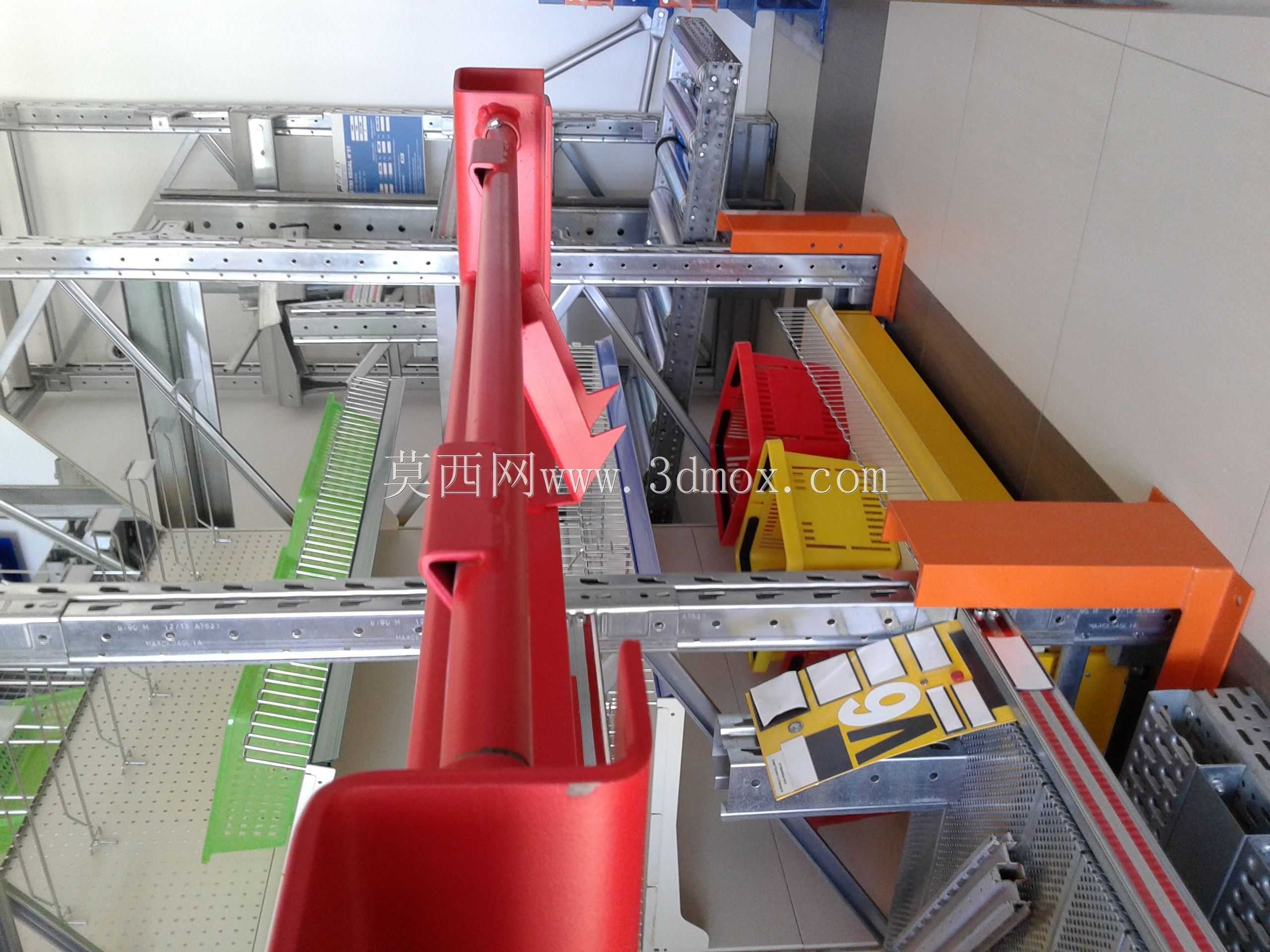

　　在表面处理、小件涂装、车间物料周转这类需要频繁转移待加工工件的作业场景里，这类带抽拉滑动结构的托盘承载装置，是衔接上下工序、减少工件搬运磕碰的核心工装部件。不同于普通固定式托盘，该结构采用框架式焊接主体，整体以型钢拼焊成型，侧边设置的导向滑轨配合内置的滑动副，可实现托盘层板的平稳抽拉，作业人员无需探身进入架体内部，就能完成待调色、待涂装工件的取放，尤其适配喷涂工位旁的工件临时存放需求——工人在调配漆料、转换喷涂颜色时，可将待加工工件有序摆放在托盘上，抽拉结构能让不同批次的工件分区摆放，避免混色、磕碰划伤已处理表面。

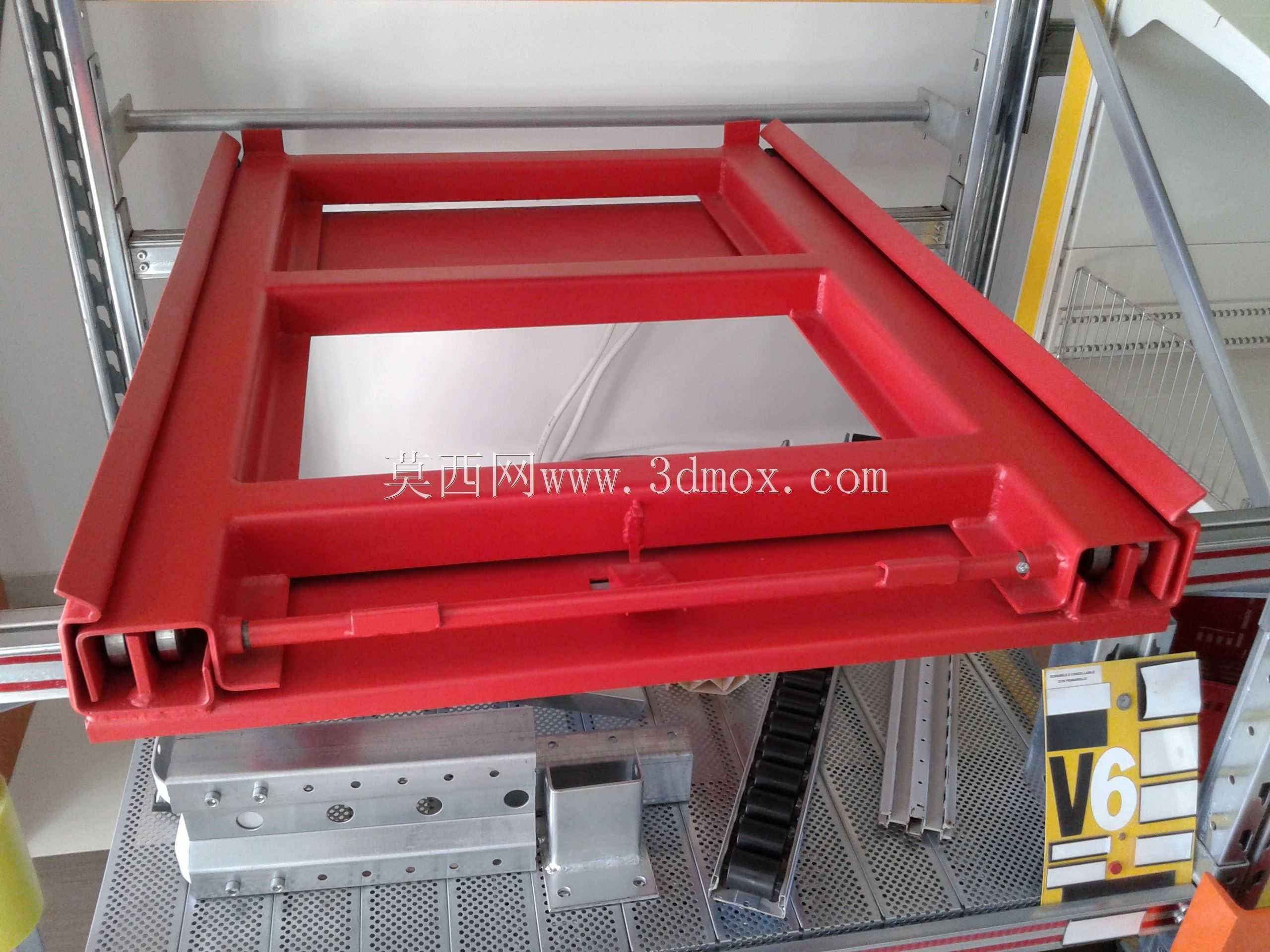

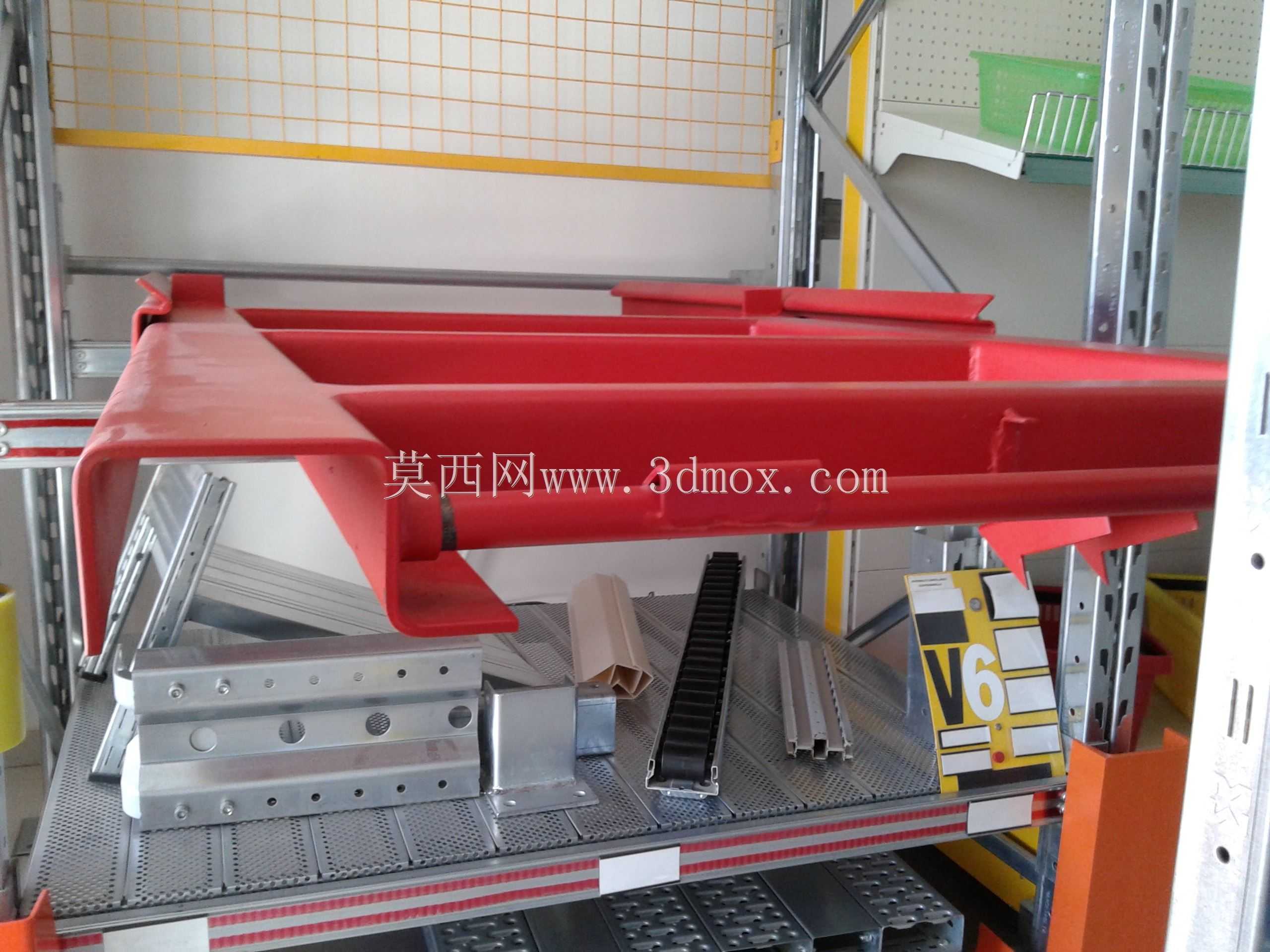

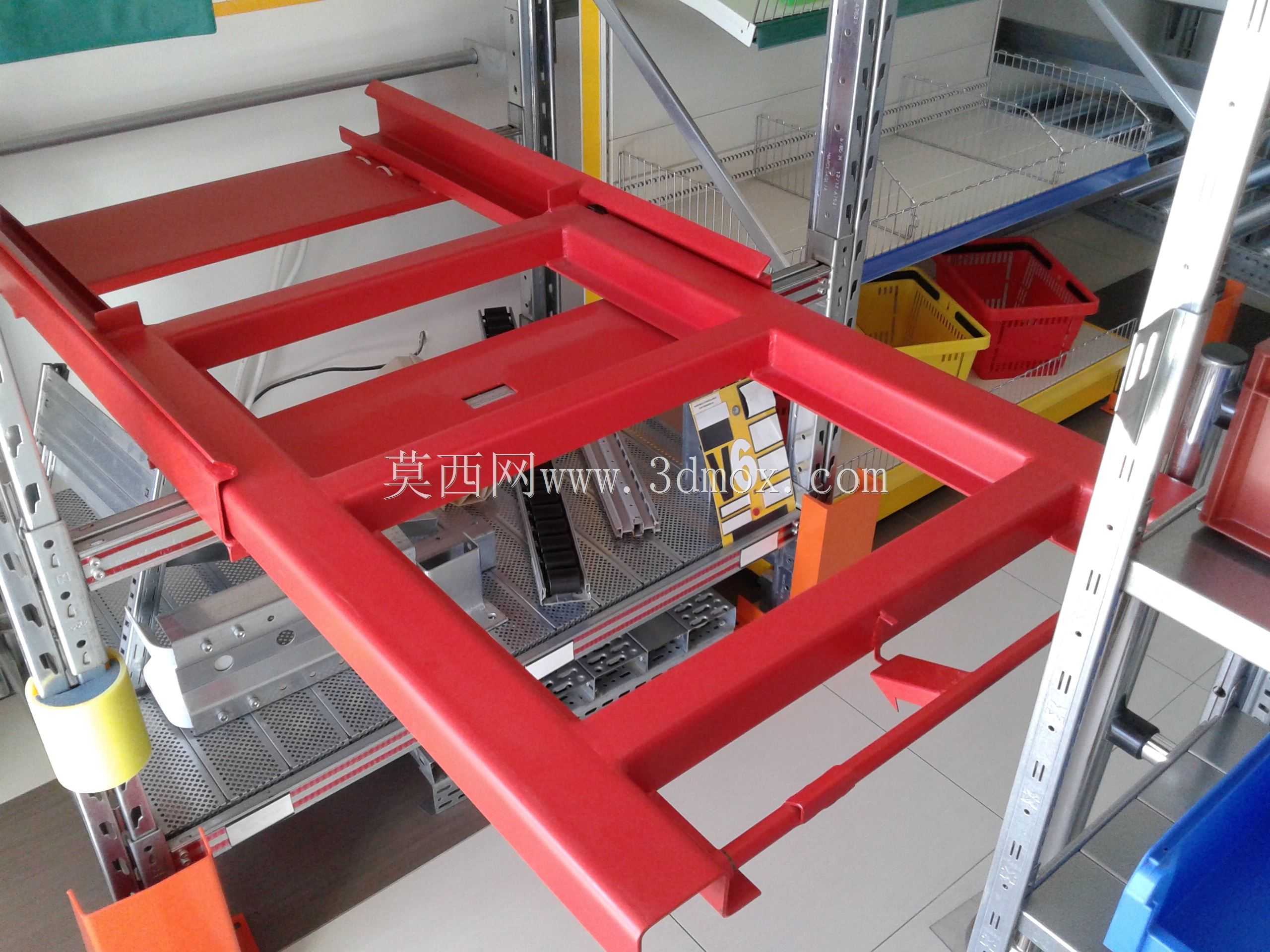

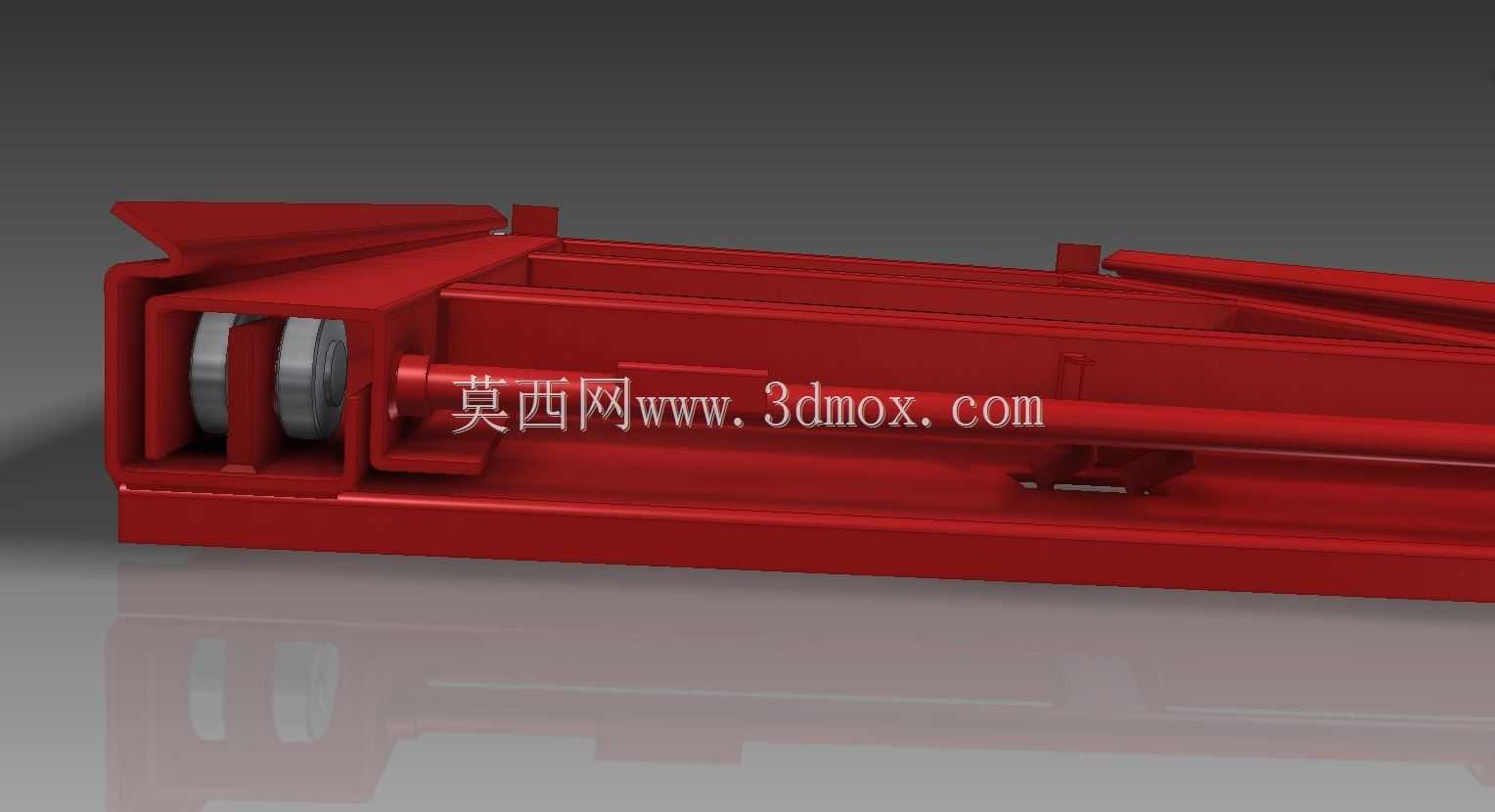

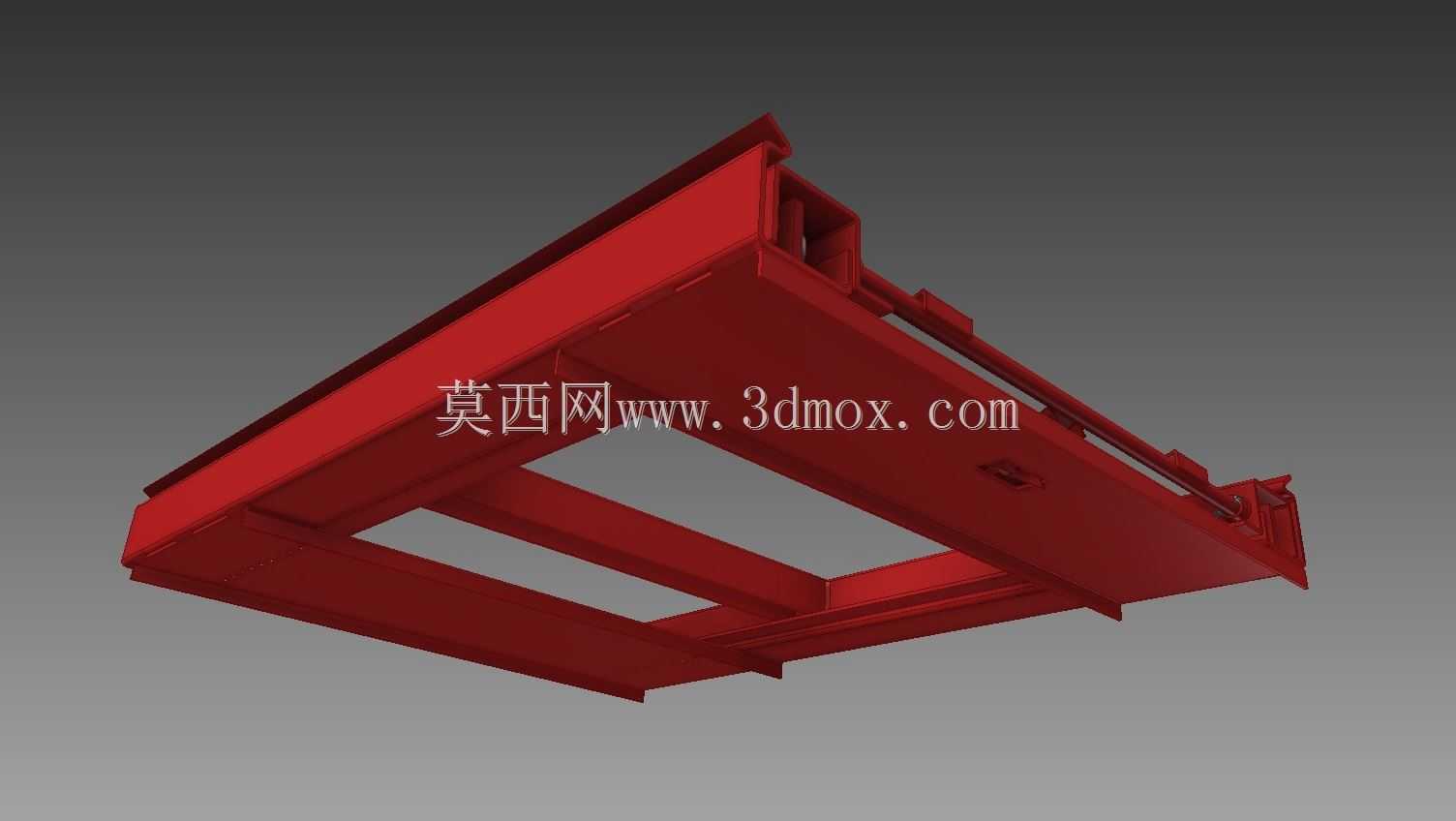

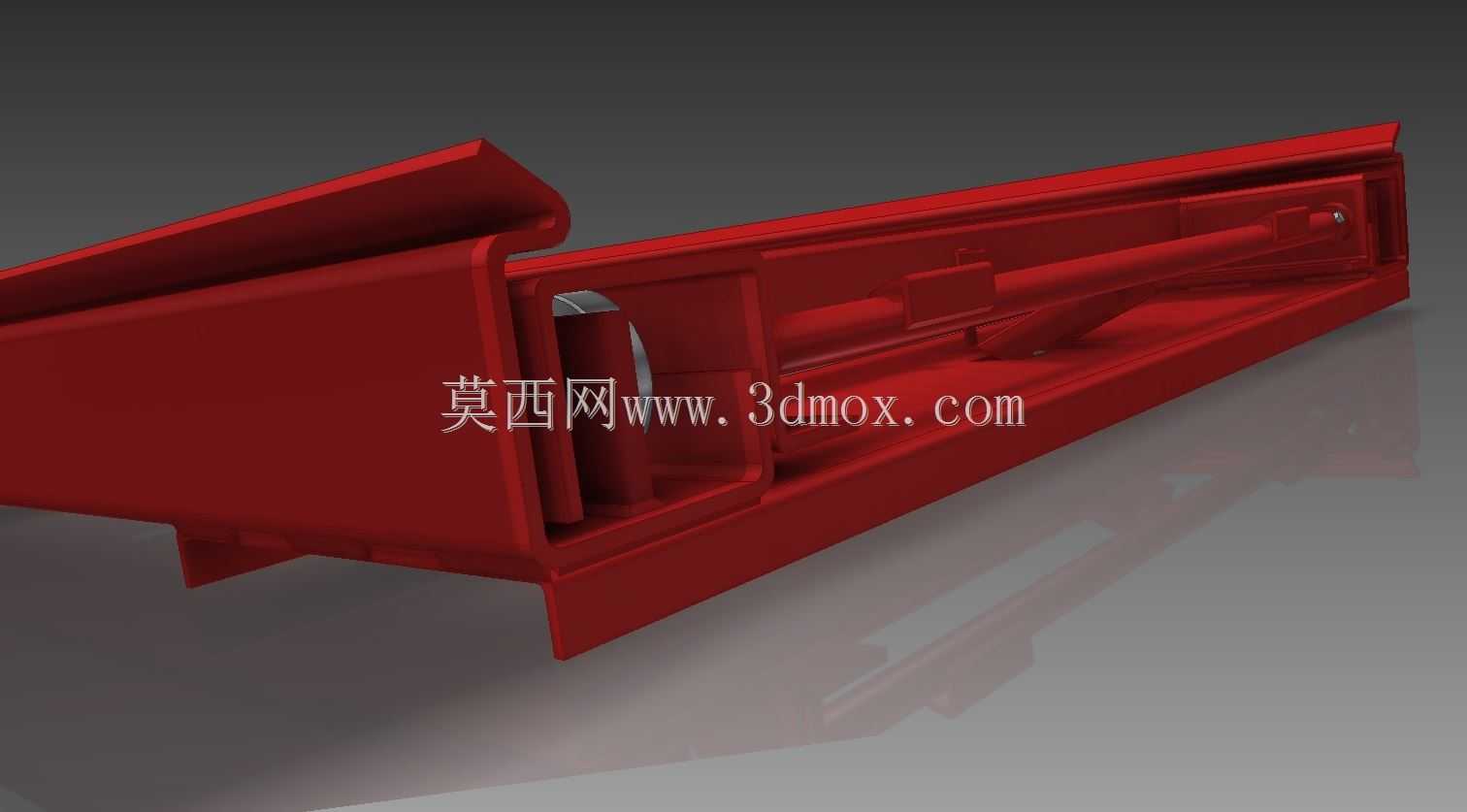

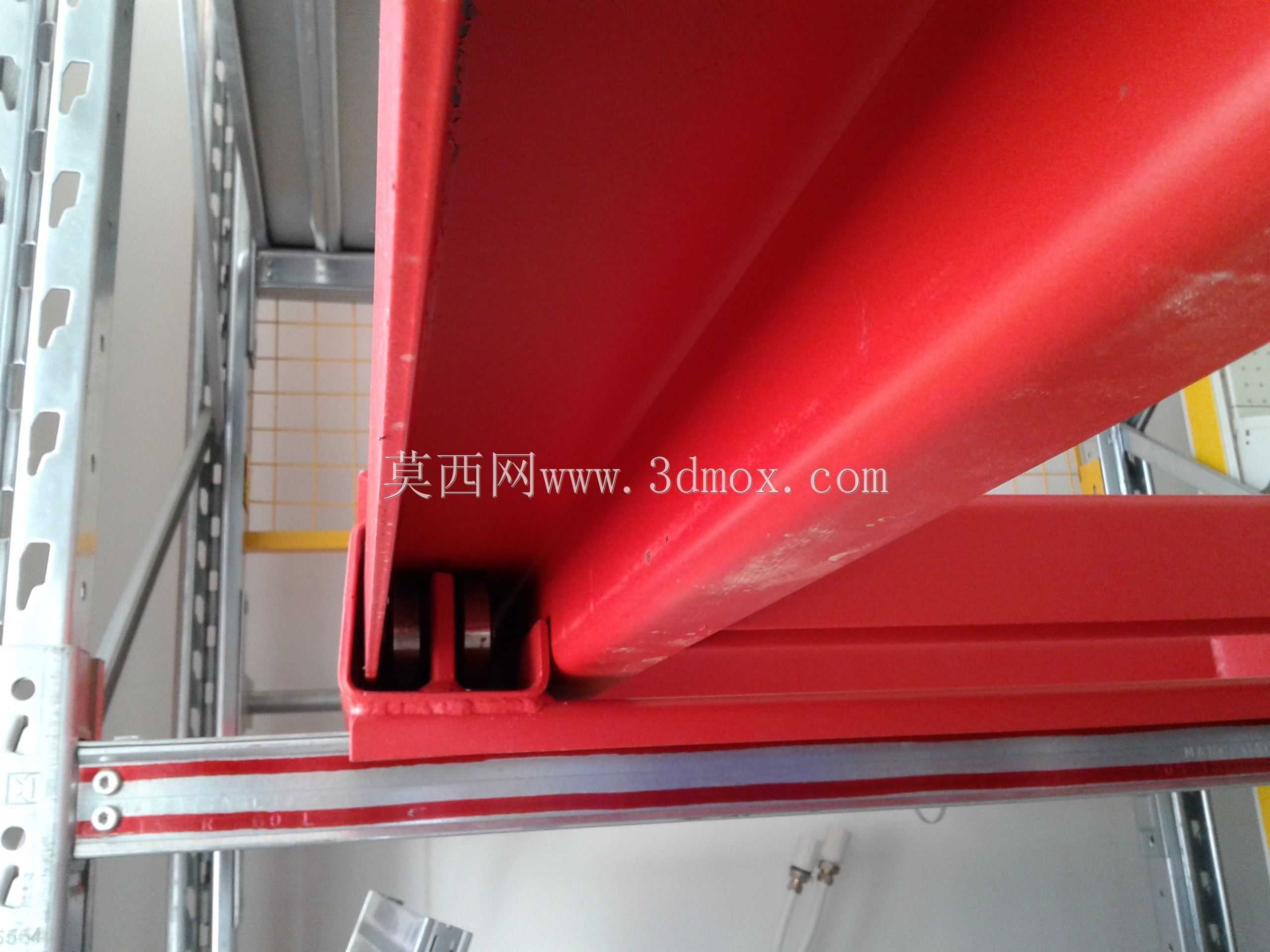

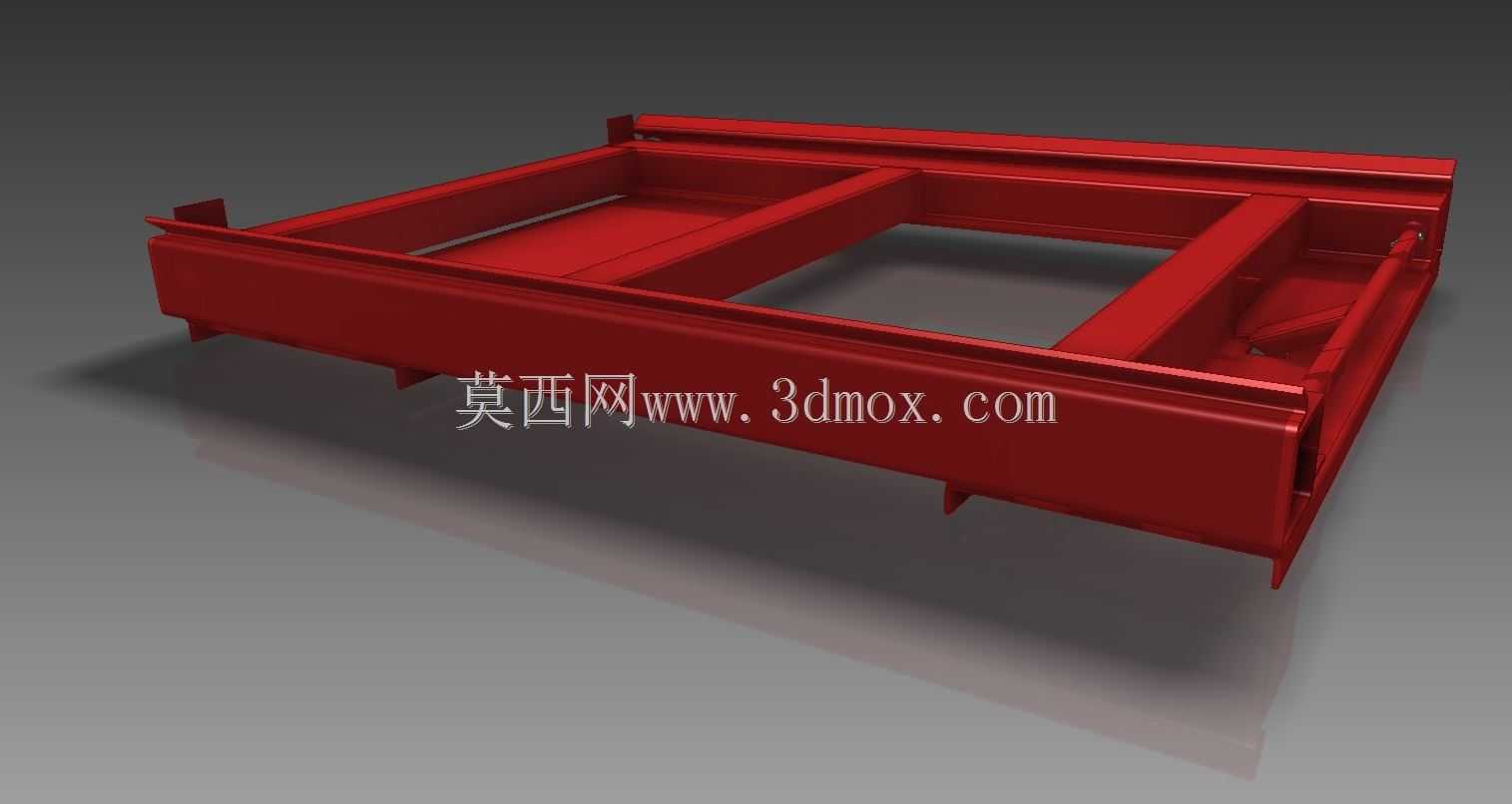

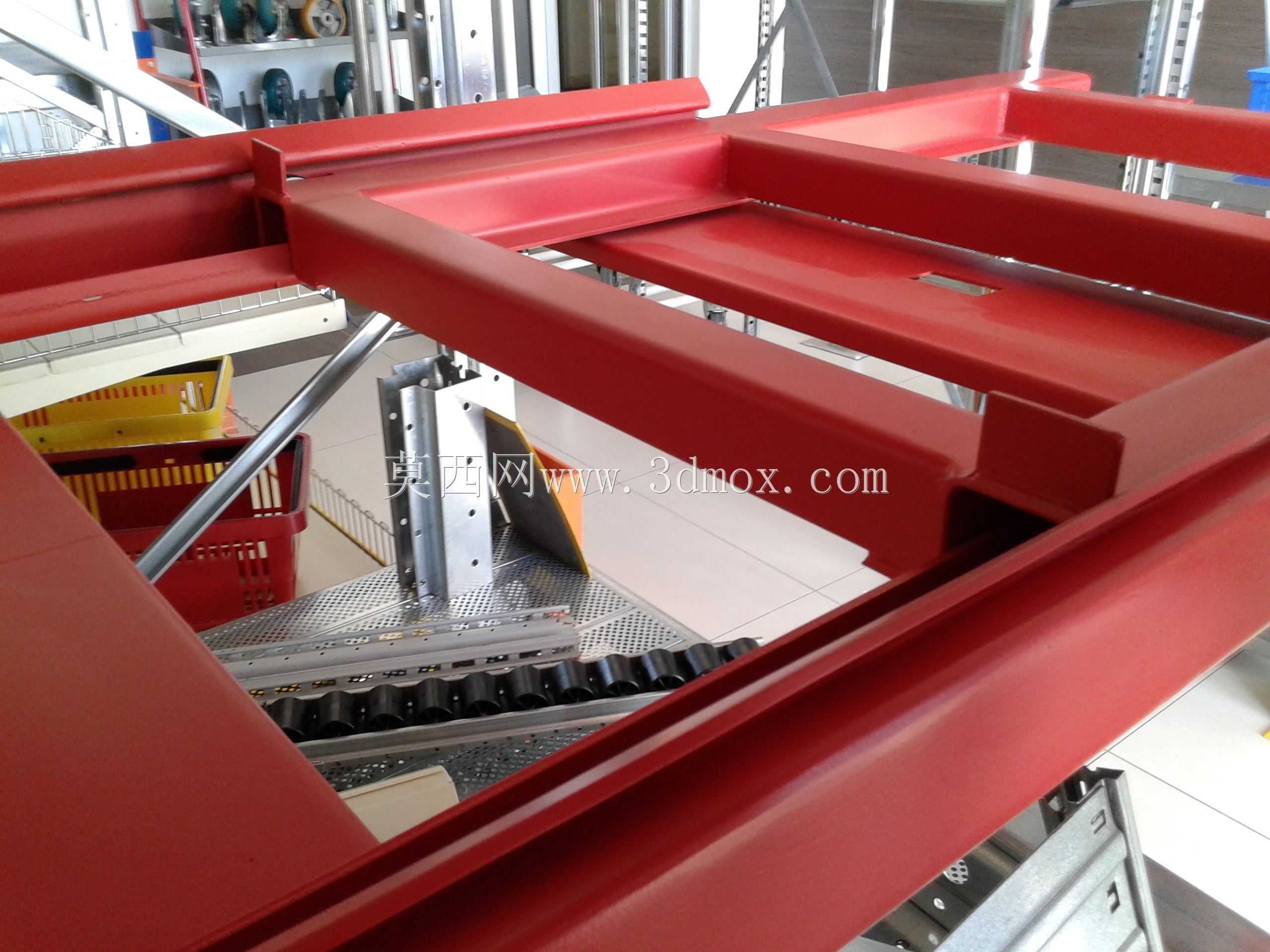

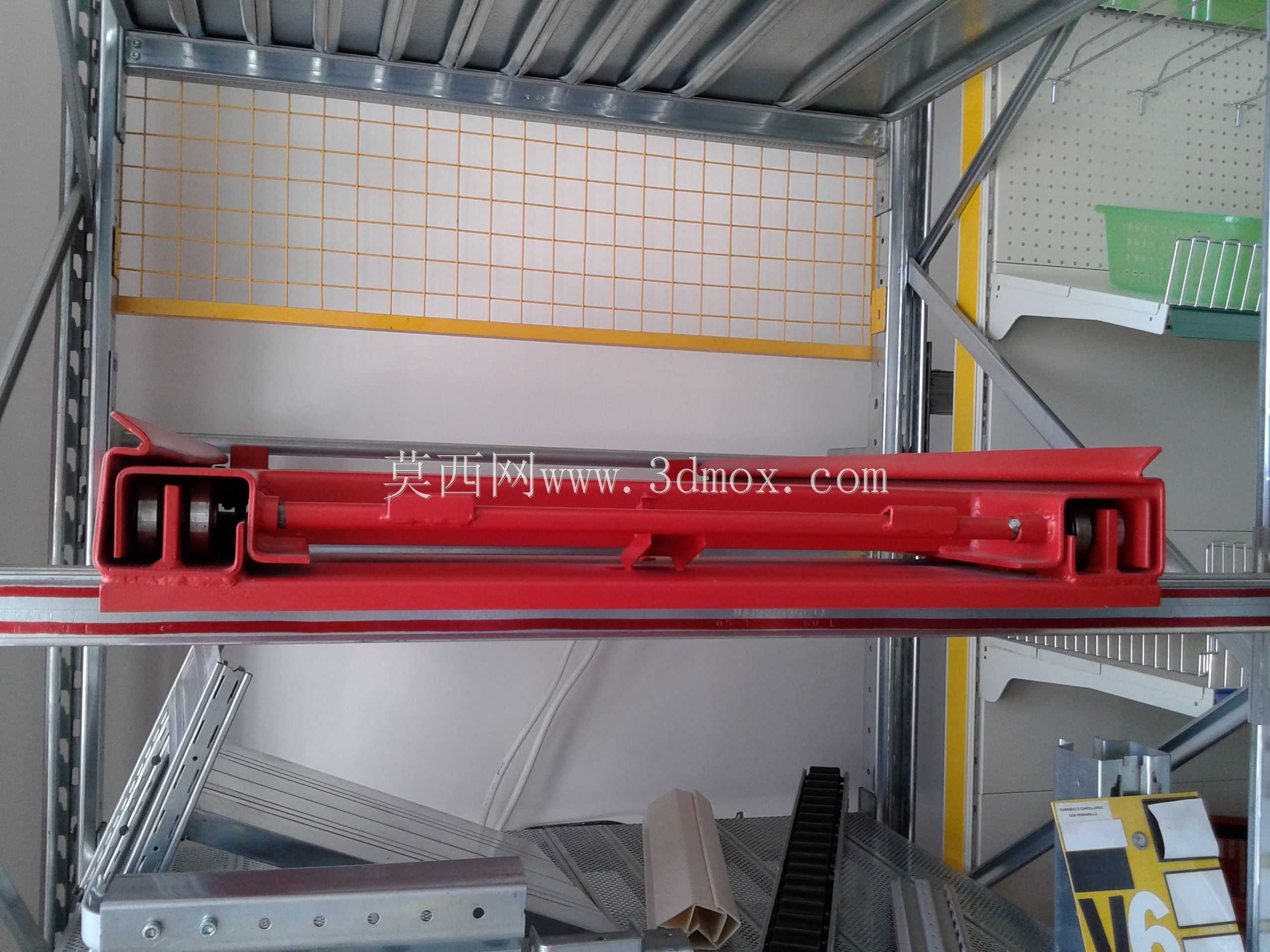

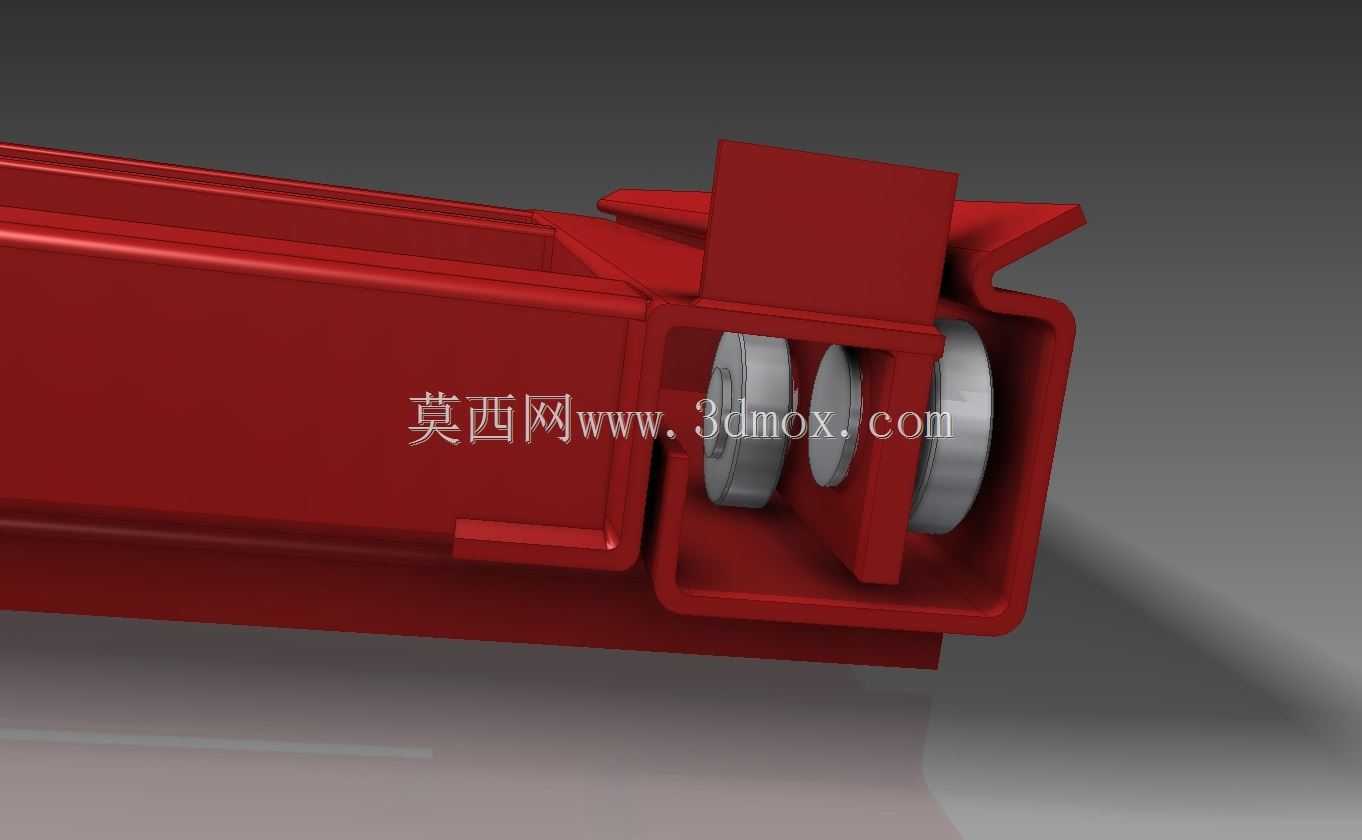

　　从设计逻辑上看，该结构优先考虑了车间重载使用的刚性需求，主体框架采用矩形型钢做四边围合，底部设置横向加强梁抵消满载时的框架形变，滑轨安装面在焊接后预留了机加工余量，装配时可通过调整垫片保证两侧滑轨的平行度，避免抽拉过程中出现卡滞、异响。托盘面板采用花纹钢板或整板折弯结构，边缘设置向上的翻边，防止放置在上面的小型工件、调色容器在抽拉或转移过程中滑落，内置的滑动组件采用耐磨自润滑材质，无需频繁加注润滑脂就能适配车间多粉尘、漆雾附着的恶劣工况，减少日常维护频次。

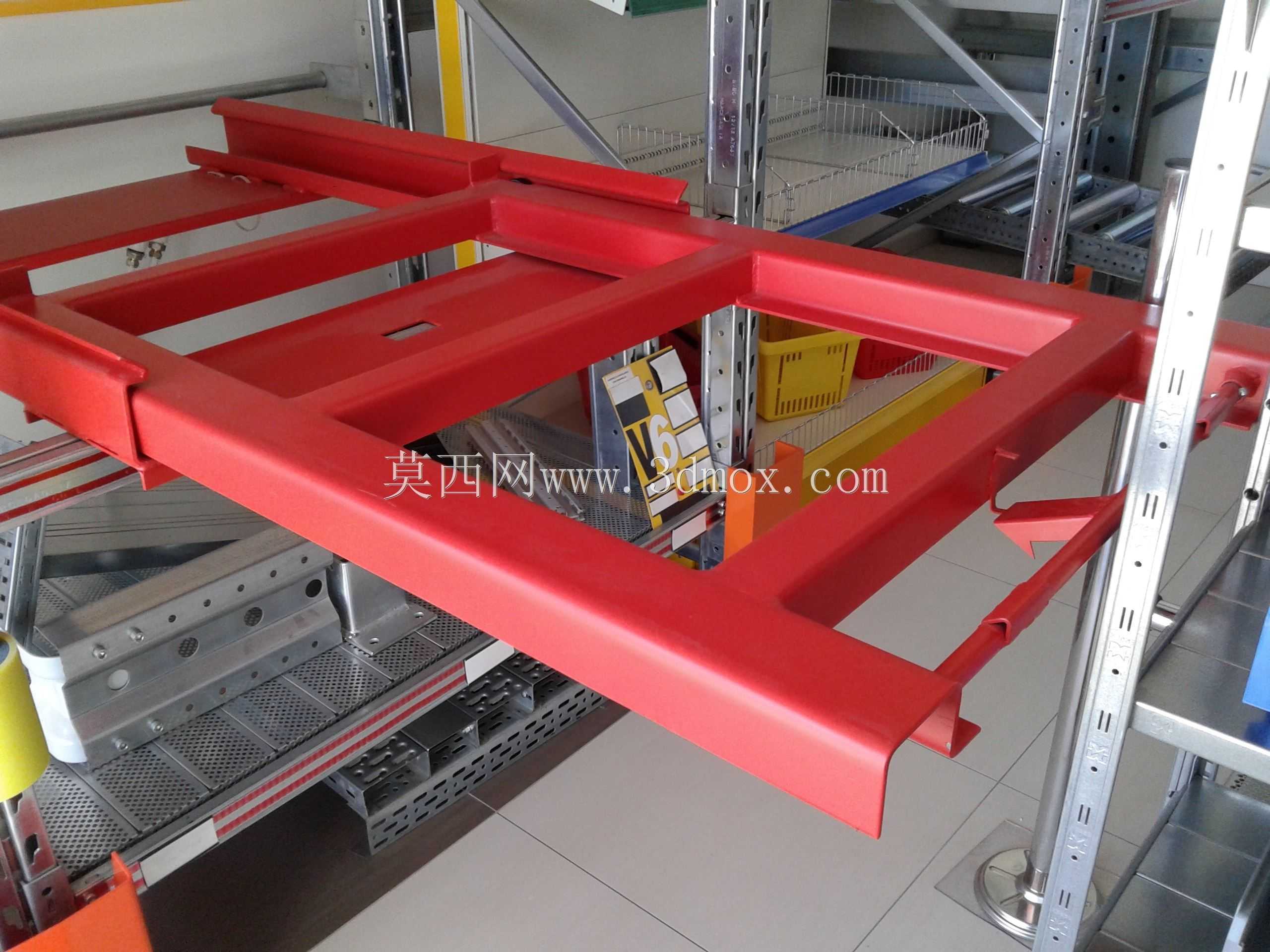

　　在安装边界与尺寸适配层面，该类托盘架的整体宽度适配标准车间工位间距，抽拉行程控制在架体总深度的三分之二左右，避免完全拉出后出现重心偏移倾覆的风险，架体底部预留了地脚安装孔，可通过膨胀螺栓固定在工位地面，也可加装脚轮适配临时移动的作业需求。框架的承载能力按照单托盘满载500kg的工况做强度校核，所有焊接位置采用连续角焊缝，焊后做去应力处理，避免长期重载使用后出现焊接变形导致滑轨卡滞。不同于通用仓储货架的固定式层板，该结构的抽拉式设计专门针对调色、喷涂这类需要频繁接触工件、操作空间受限的工位，作业时拉出托盘可获得完整的操作平面，推回后可将工件收纳进架体内部，减少车间作业面的占用，也能避免落尘、漆雾直接落在待加工工件表面。

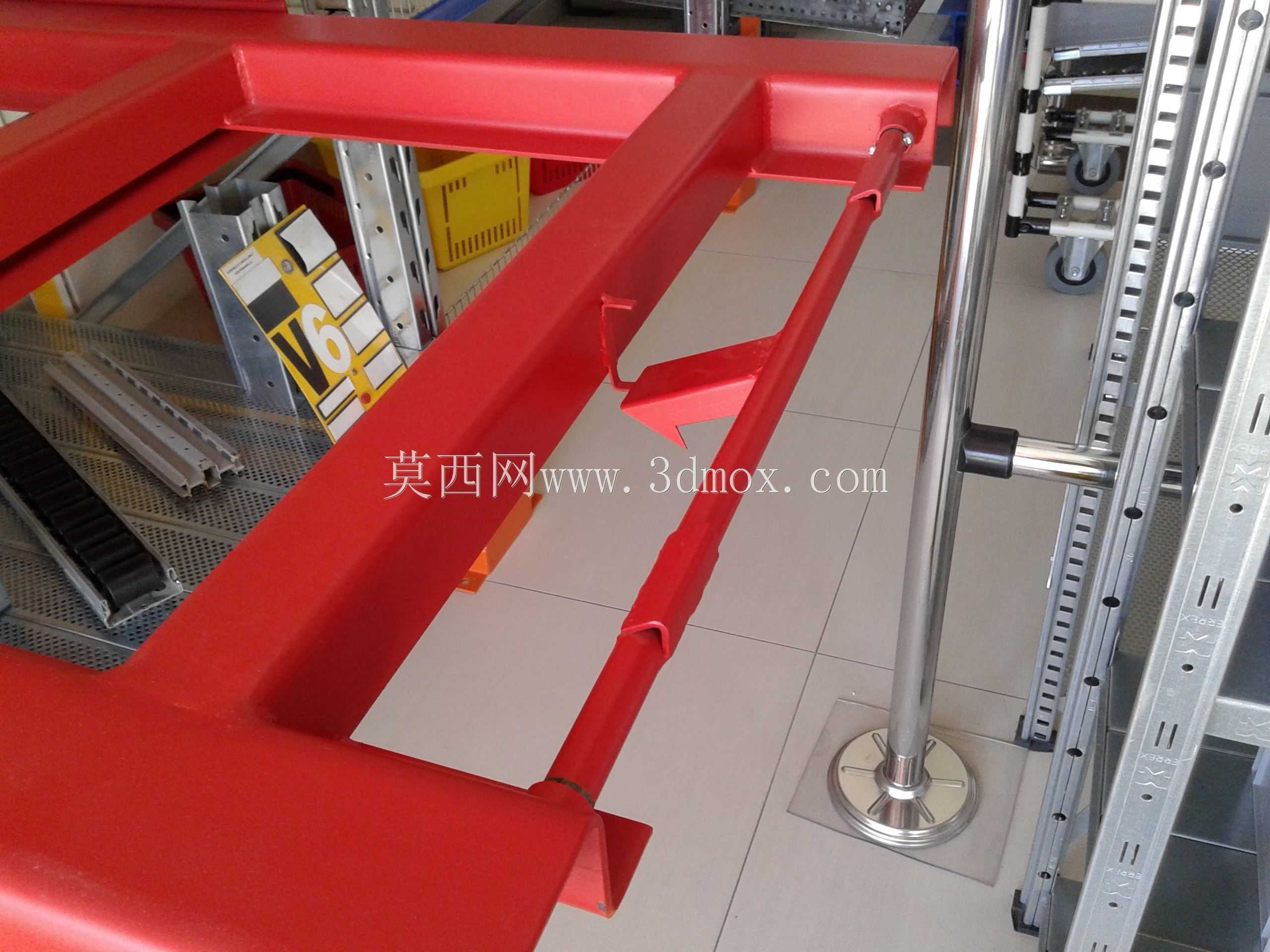

　　在实际产线适配中，该结构可根据工位需求调整单层或多层布局，多层结构的层间距可根据待摆放工件、调色容器的高度灵活调整，滑轨的锁定结构可在托盘完全拉出、完全推回两个位置实现定位，避免作业过程中托盘意外滑动造成工件掉落。框架表面采用整体喷塑处理，耐溶剂腐蚀、耐漆雾附着，日常清理时只需用稀释剂擦拭表面即可，不会出现漆面脱落、锈蚀的问题。导向部位的滑动间隙控制在0.2-0.5mm之间，既保证抽拉动作顺畅无卡顿，又不会因间隙过大导致托盘抽拉时出现晃动，保证放置在上面的精密工件、调配好的漆料容器不会因晃动倾洒。

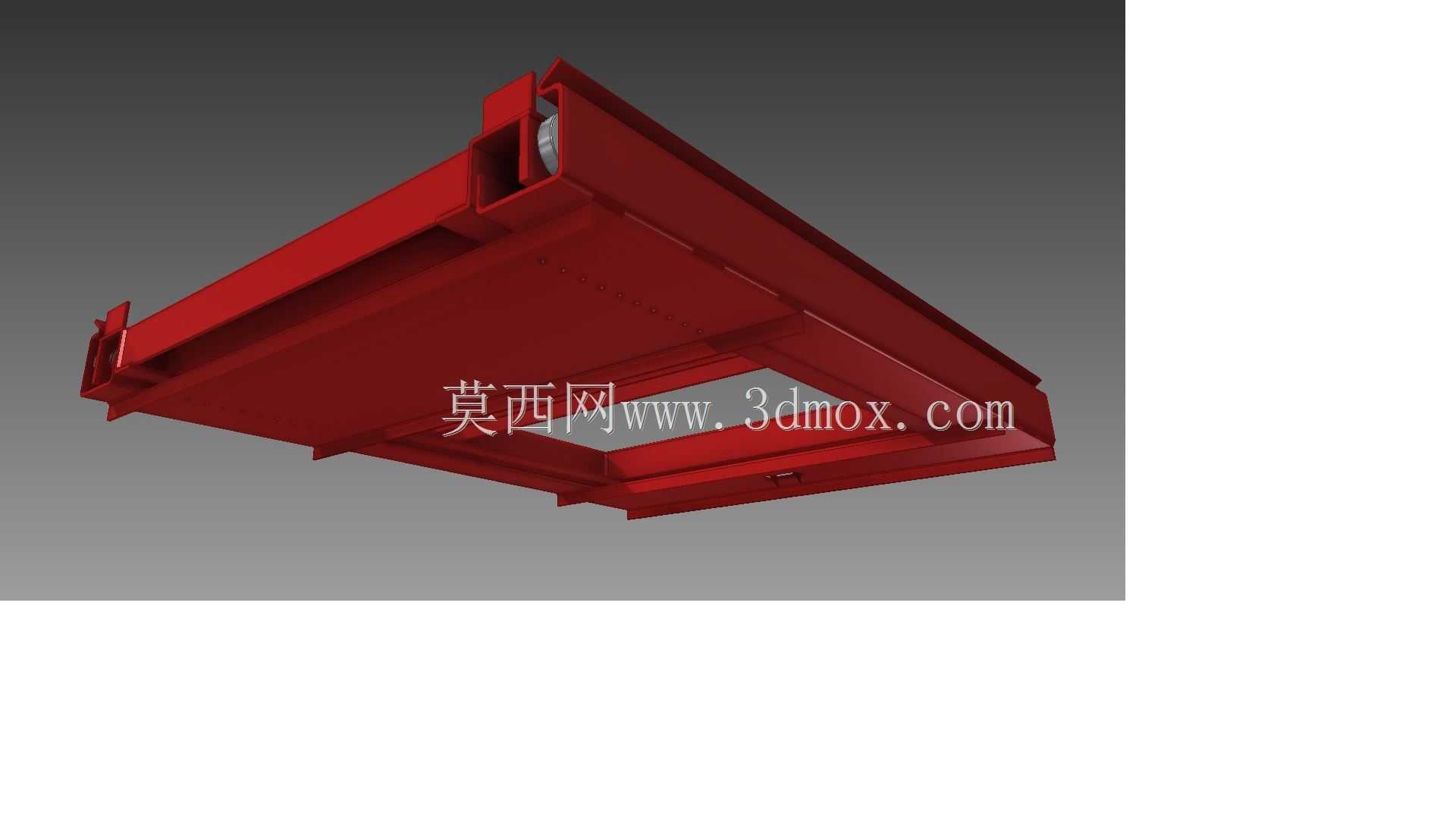

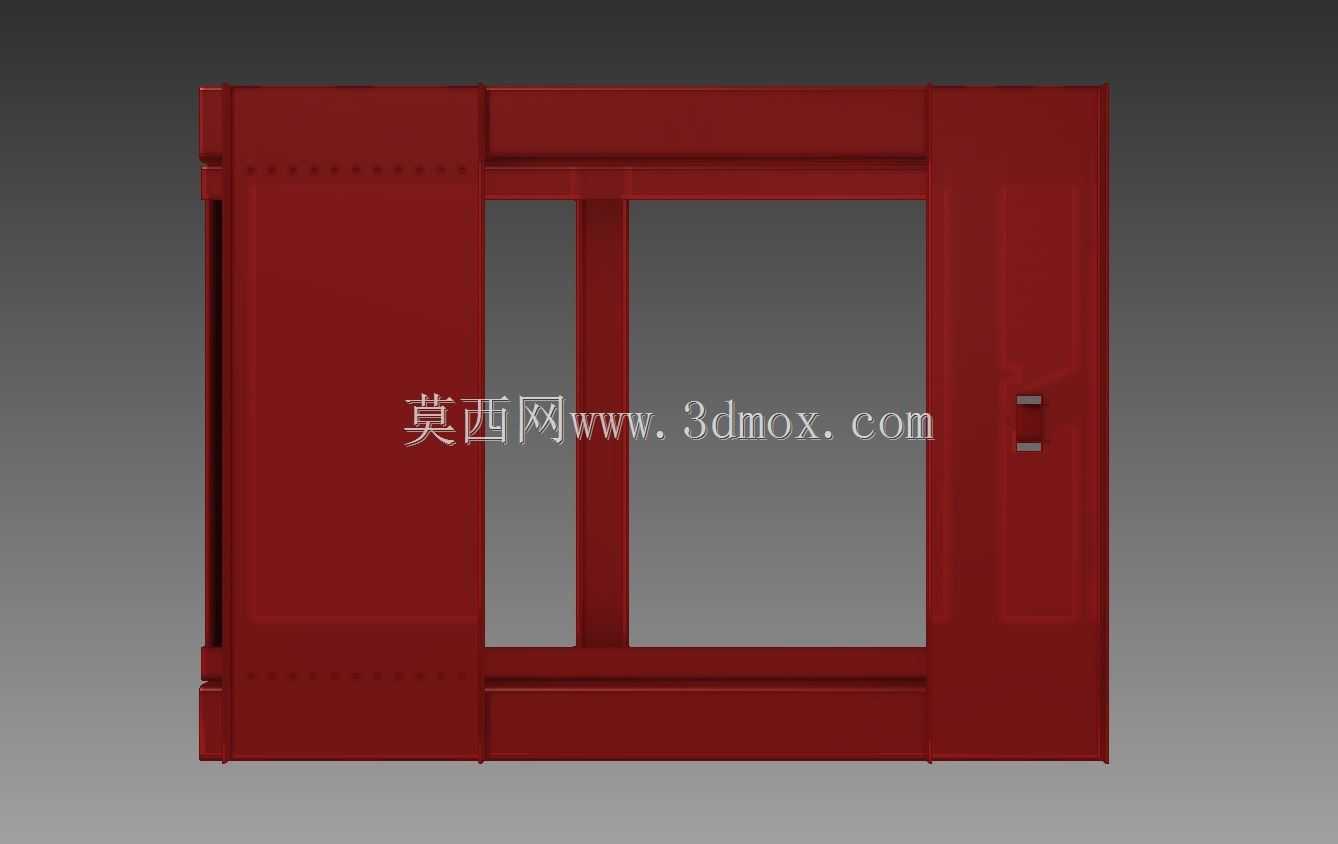

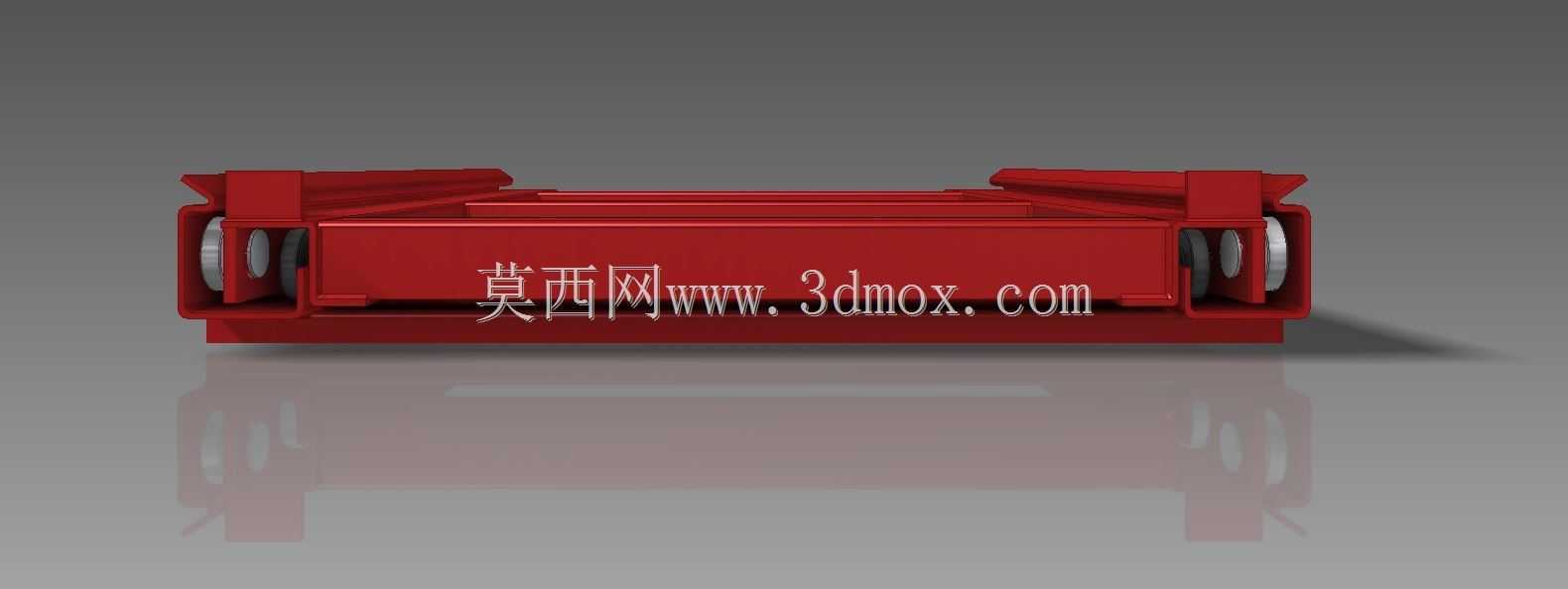

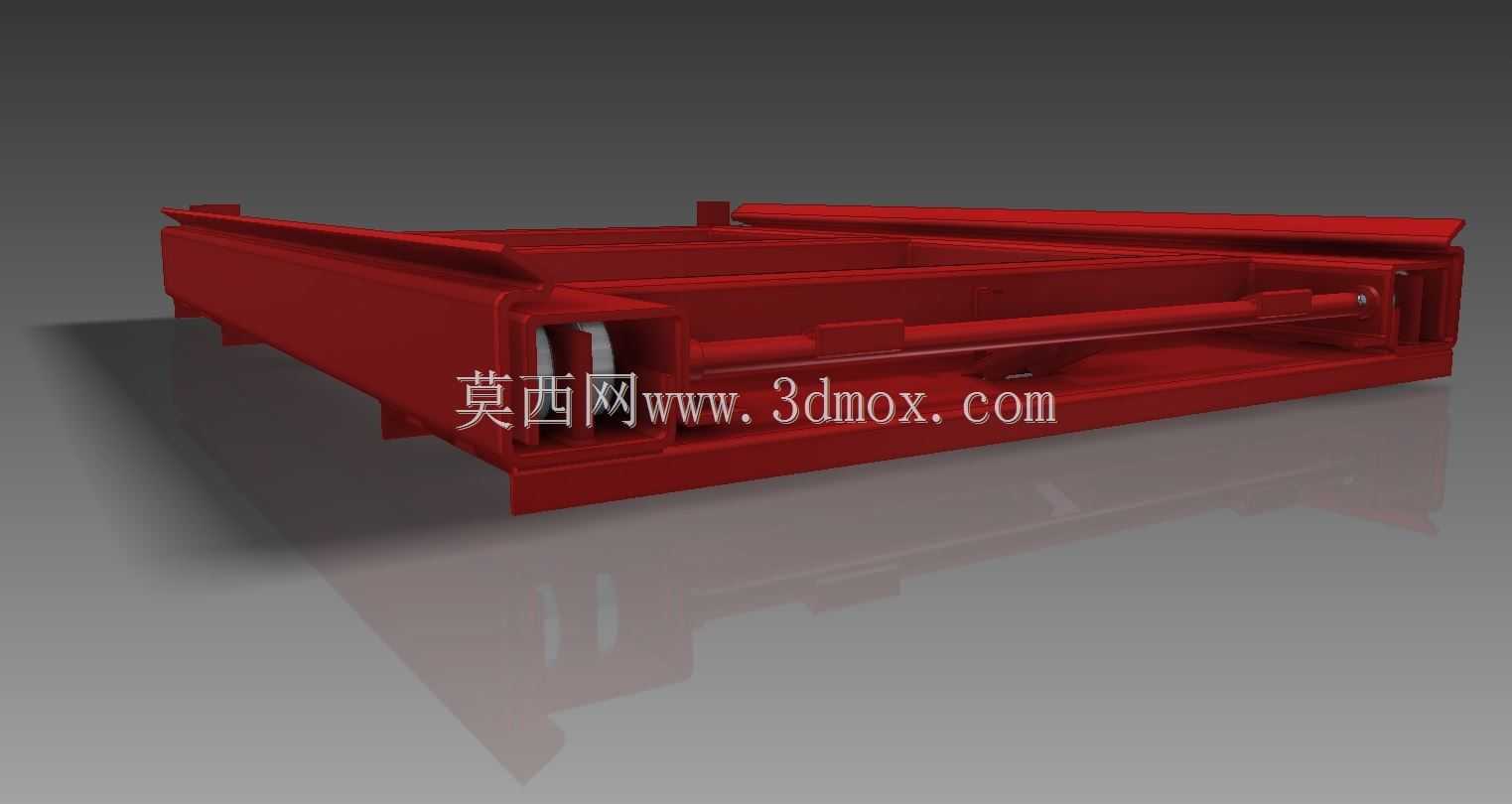

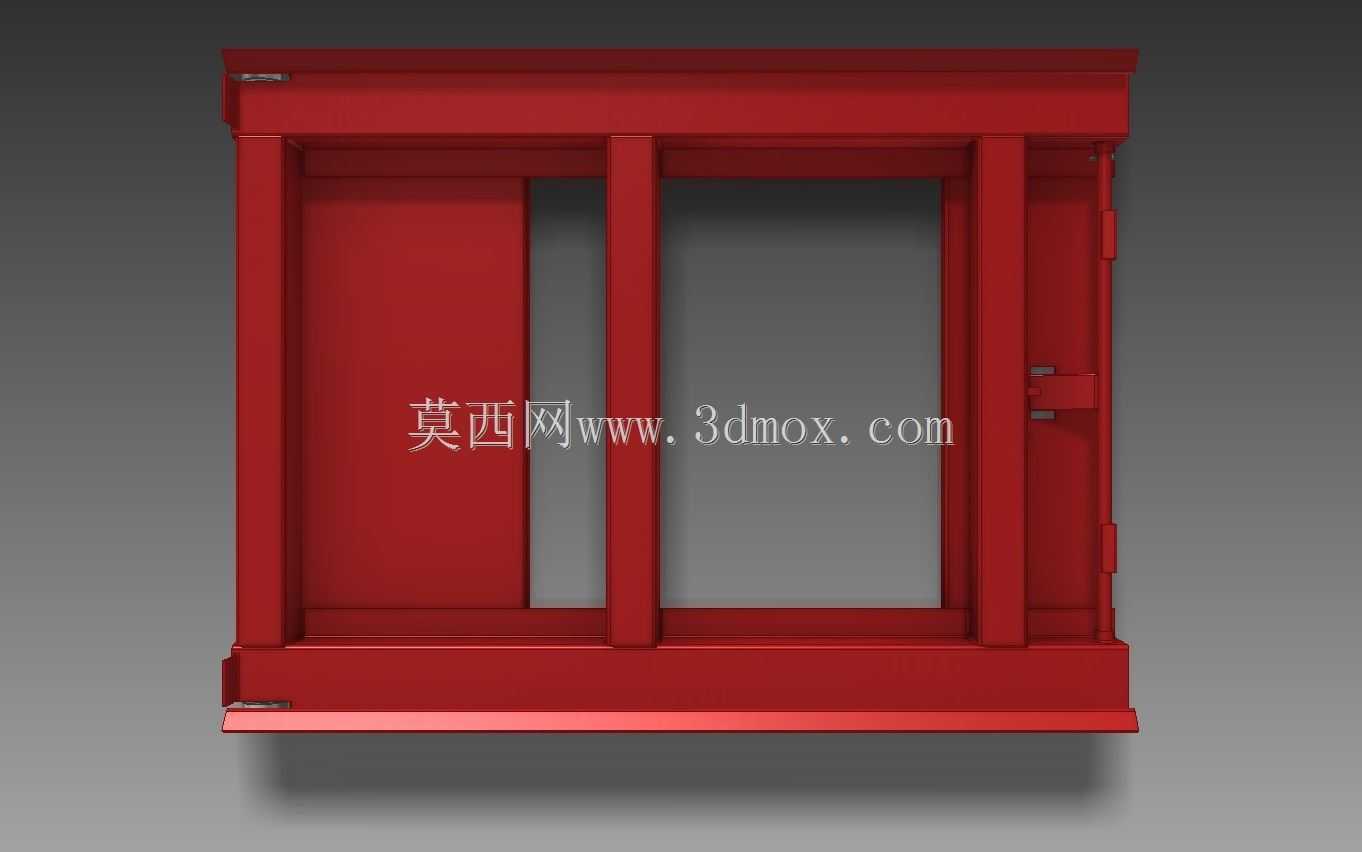

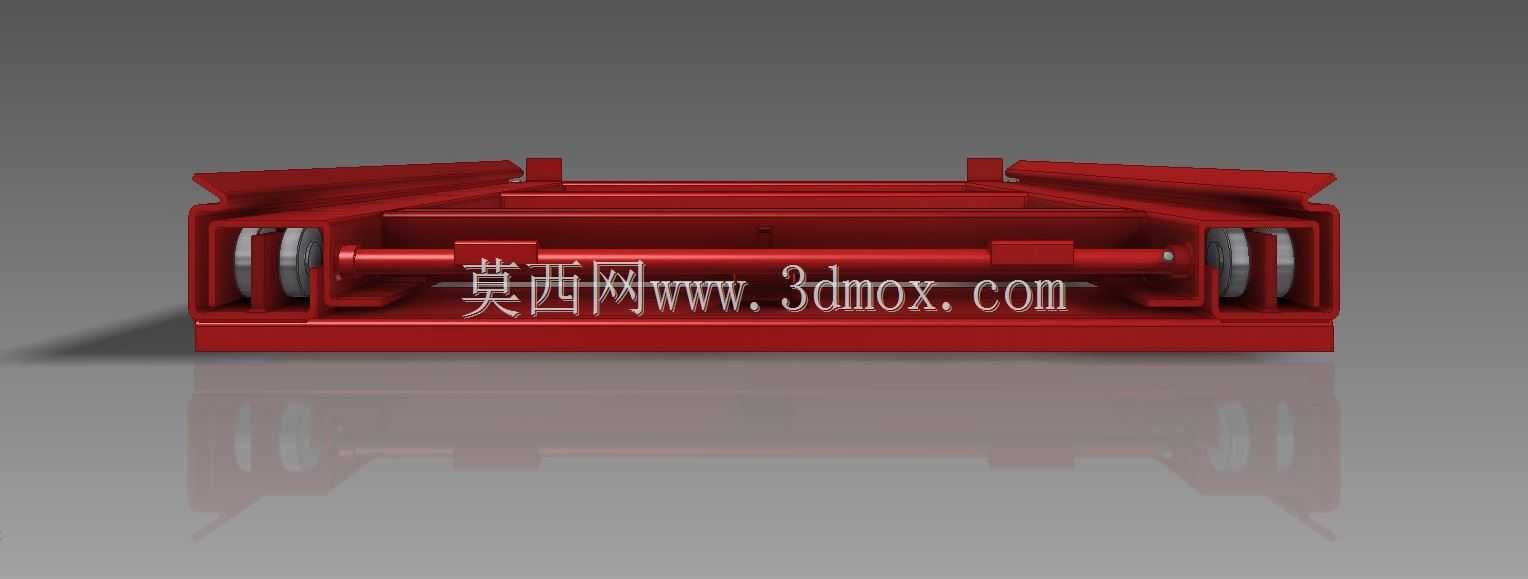

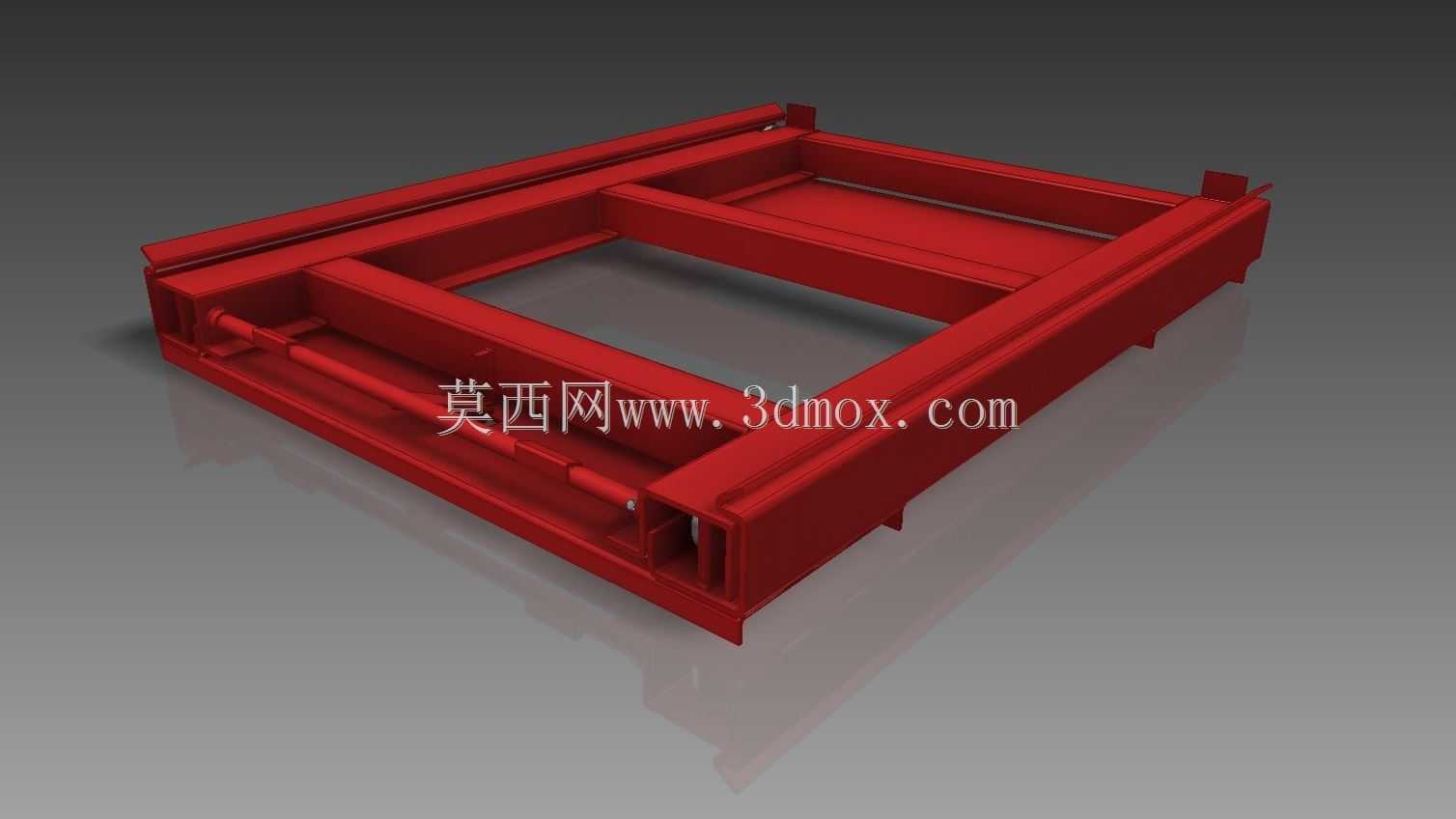

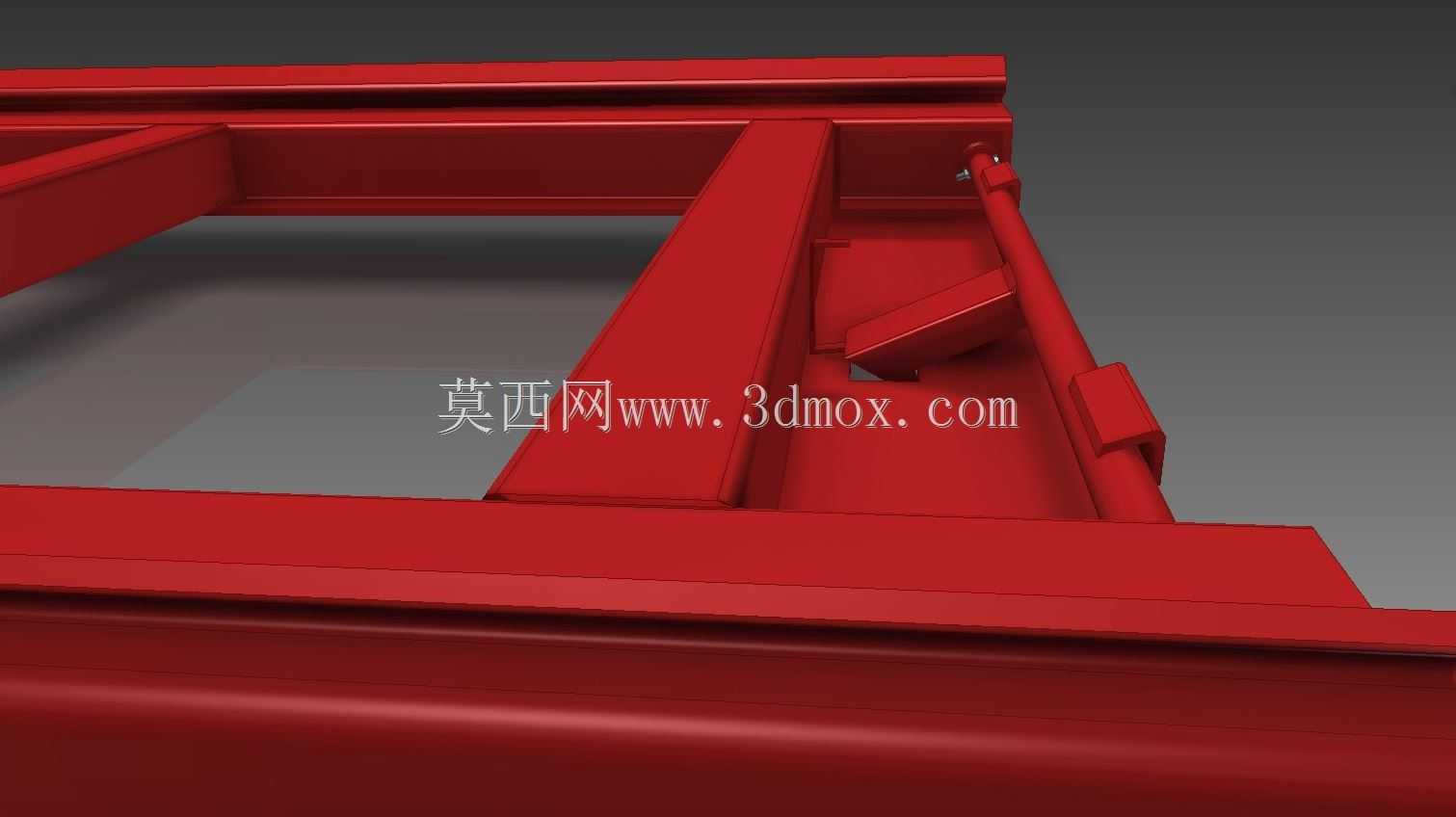

　　从结构建模的角度看，该模型完整还原了焊接框架的拼合关系、滑轨组件的安装位置、加强筋的布置逻辑，所有型钢的拼接处均做了焊缝止口、倒角处理，避免建模时出现实体干涉，装配层级按照实际生产的装配顺序划分，从主体框架焊接、滑轨安装、滑动托盘装配到定位组件安装的层级清晰，可直接用于生产出图、工装改制的参考，也可根据实际工位的承载需求、尺寸限制，直接调整对应型钢的规格、整体长宽高参数，快速衍生出适配不同场景的同类型承载工装。
