工业重载四脚轮物料转运手推车结构

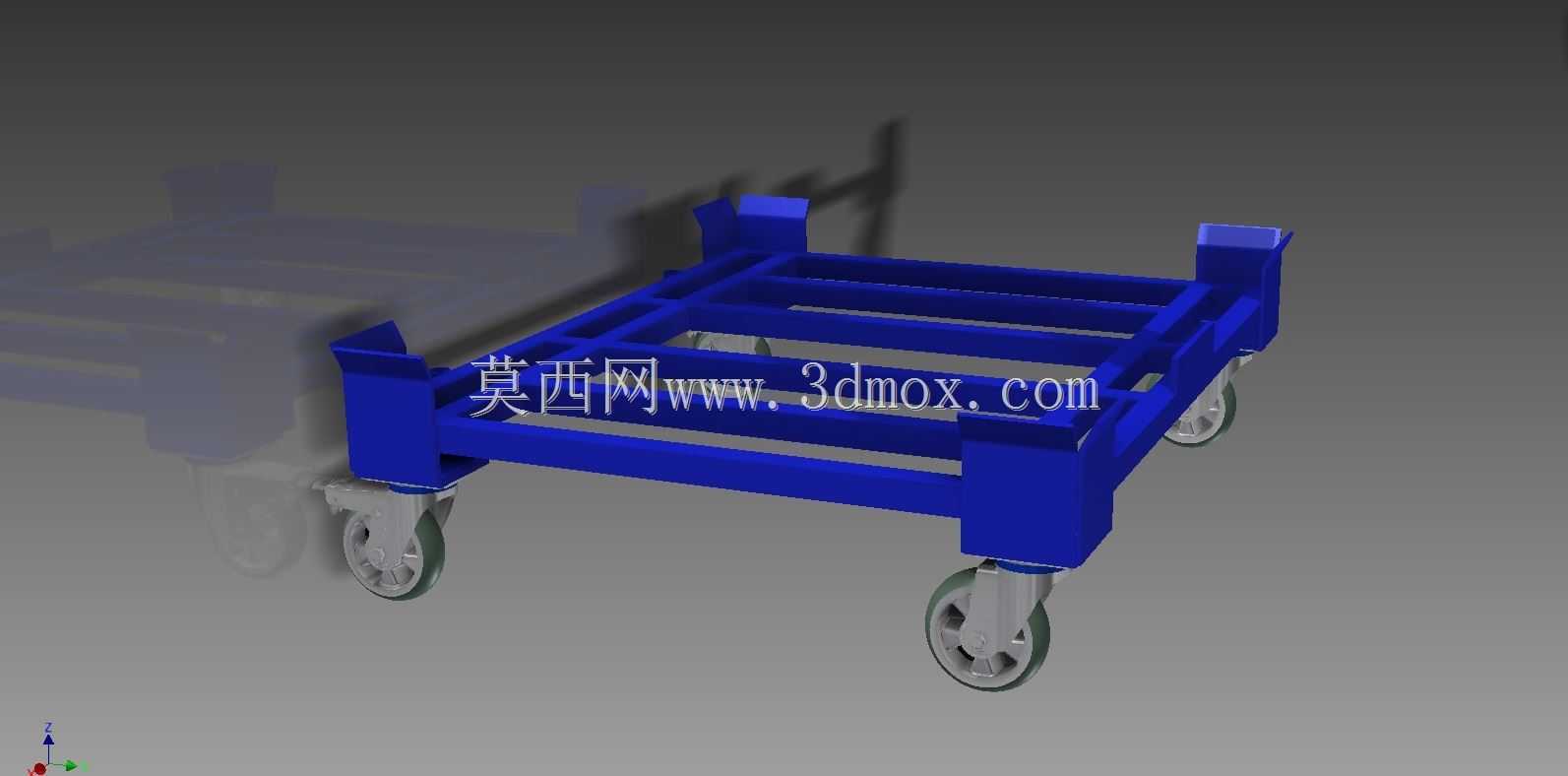

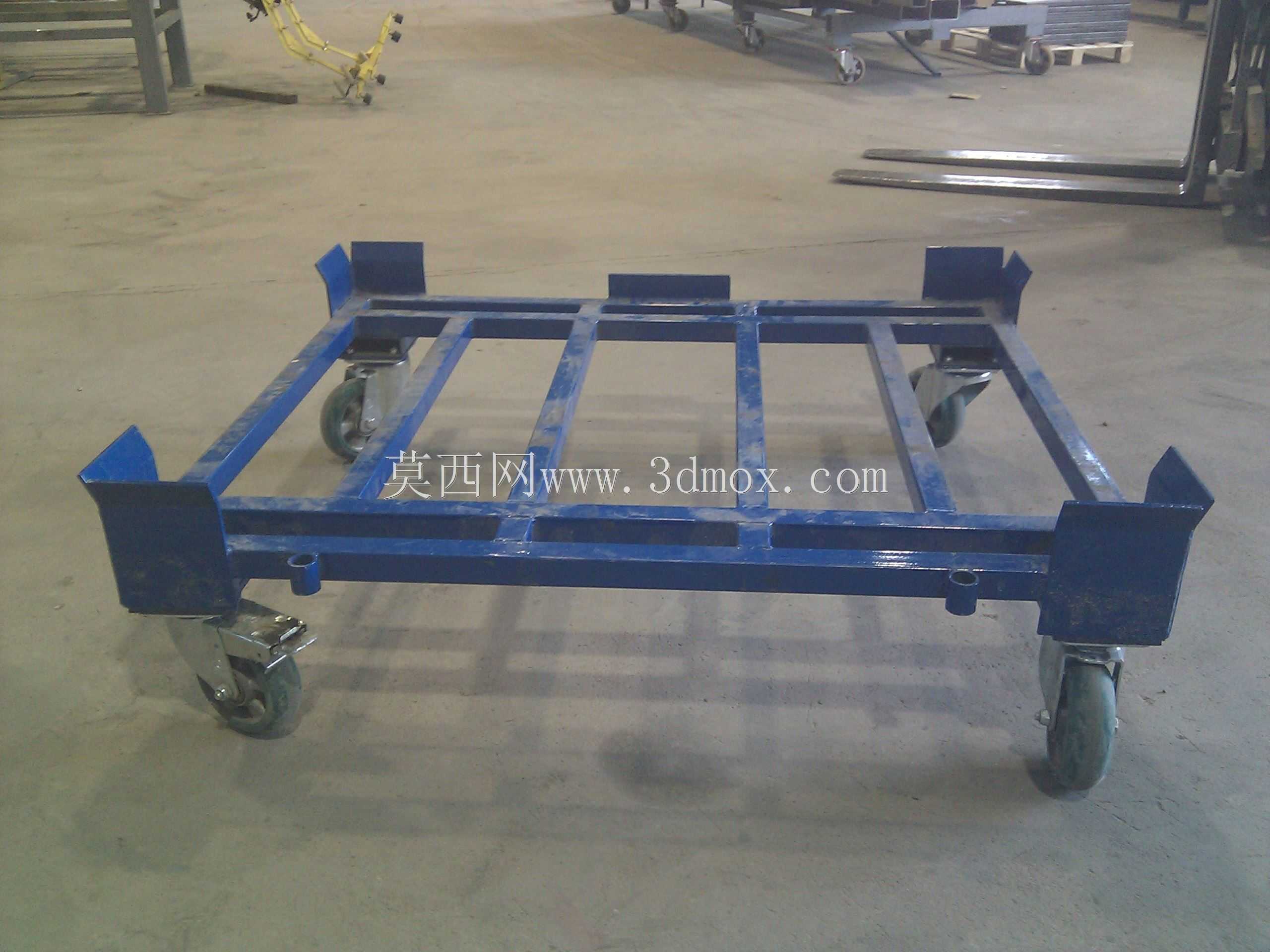

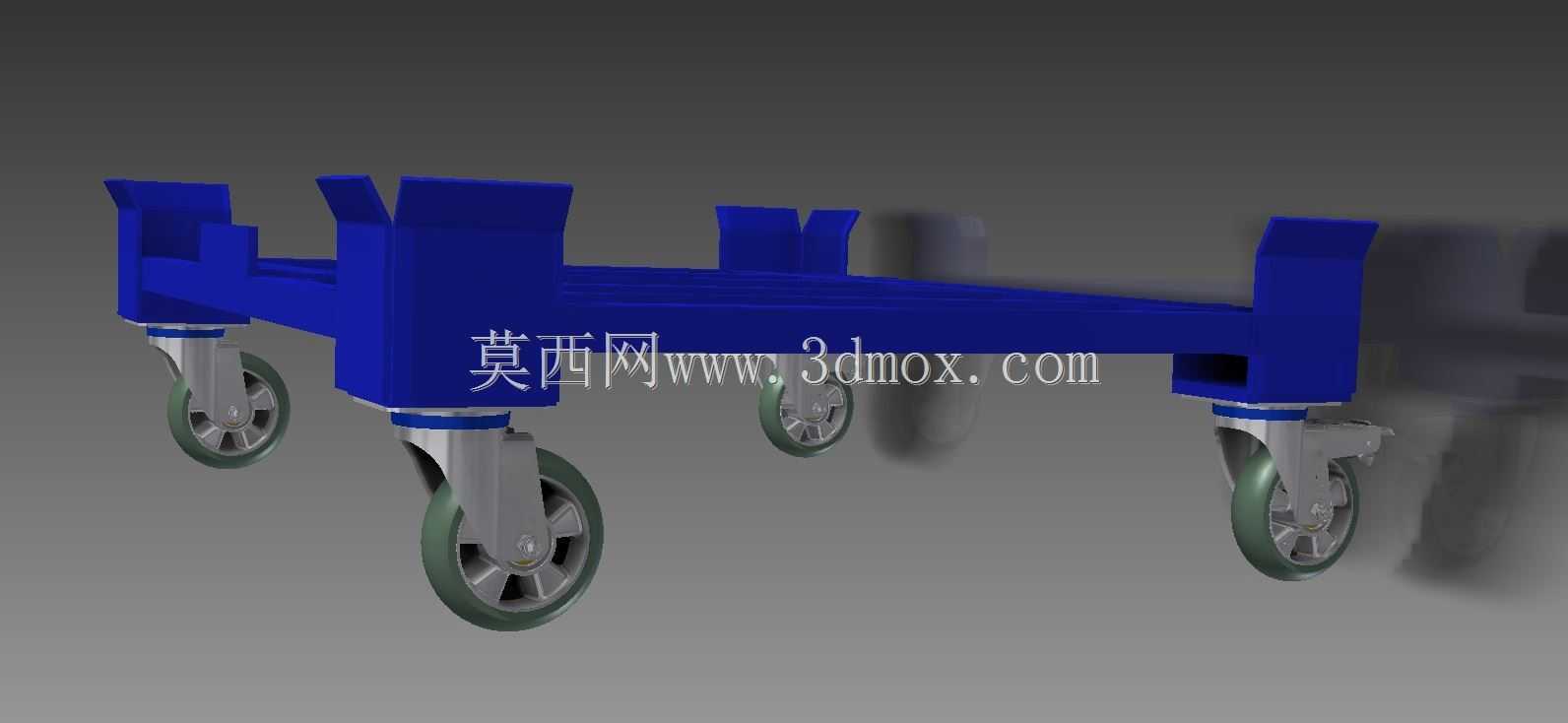

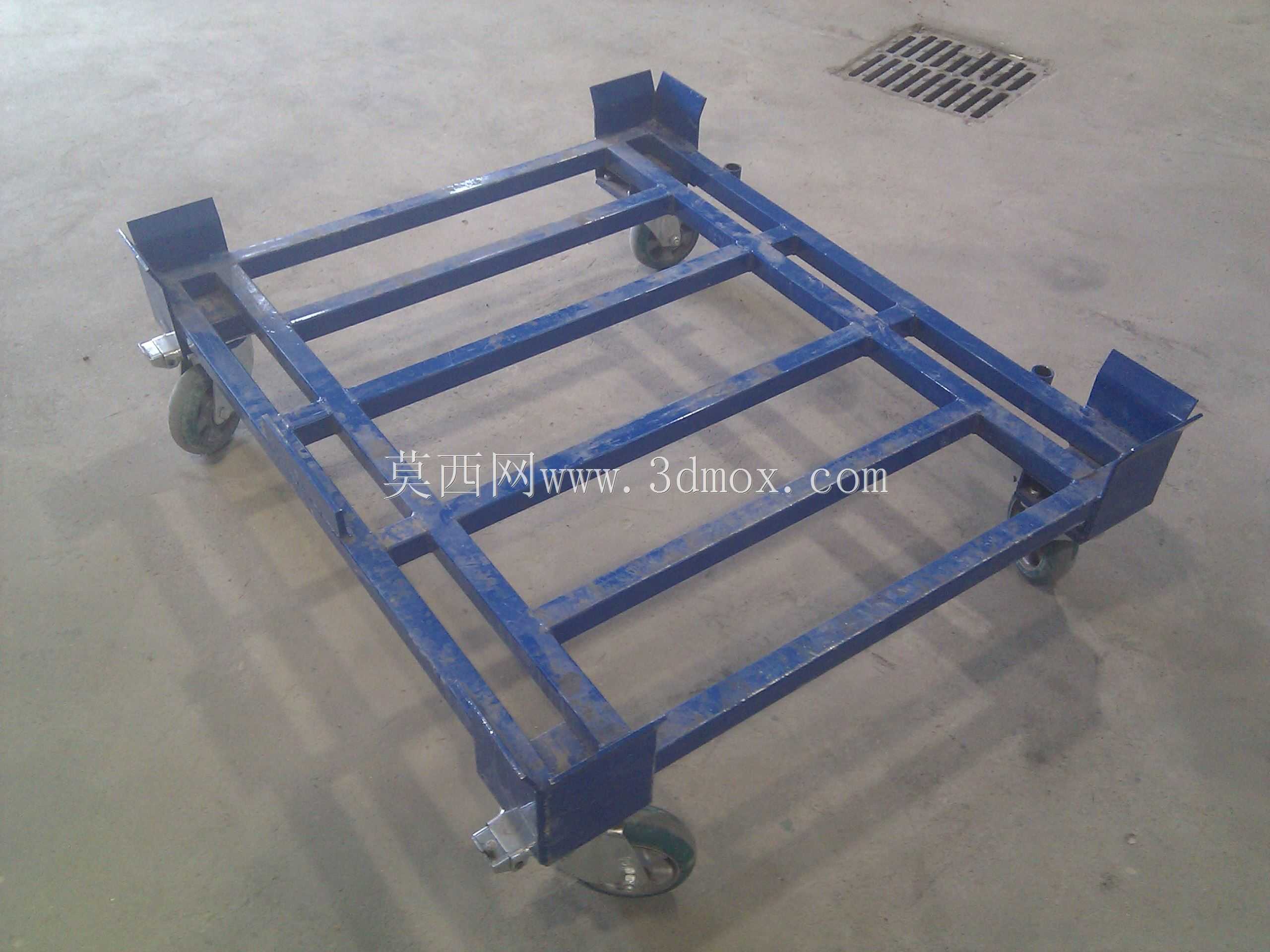

　　这款四脚轮承载式转运结构，主要面向生产车间内部工序间的重型物料周转、仓储区域的货位调整、装配线旁的工件临时接驳场景设计，区别于普通平板手推车，其承载框架采用了分体式挡边结构，不需要额外加装绑带或护栏，就能对规则箱体类、轴类总成类工件形成侧向限位，避免转运过程中工件滑落。从结构设计逻辑来看，整个承载梁采用一体化折弯成型的框架结构，四个支撑脚位置直接预留了脚轮安装的定位孔位，没有多余的拼接焊缝，既减少了焊接变形带来的装配误差，也能让整体承载应力沿着梁体均匀分散，避免局部应力集中导致的梁体弯折。脚轮选型搭配了两个定向轮与两个带刹车的万向轮，万向轮布置在推行端一侧，定向轮布置在另一端，这种搭配在长距离直行转运时能保持行进轨迹稳定，

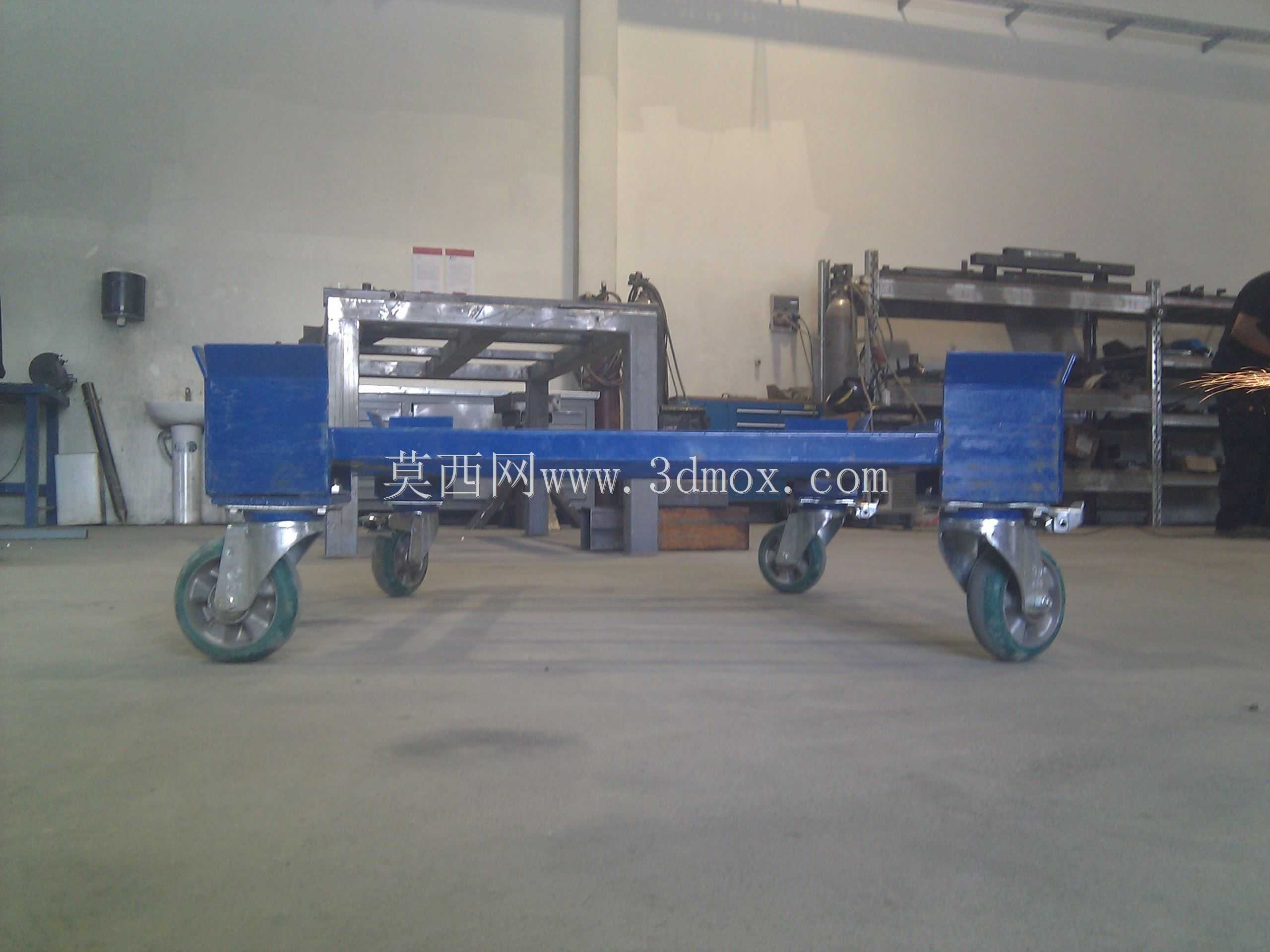

　　不会出现普通四轮万向结构容易跑偏的问题，而在需要调整位置、停靠作业时，踩下万向轮的刹车踏板就能将整车牢牢固定在工位旁，不会因为地面轻微倾斜出现溜车。在安装边界的考量上，整个车架的离地间隙控制在120mm左右，既能够适配车间常见的50mm以内的地面线槽、门槛凸起，不会出现托底卡滞，也不会因为离地过高导致整车重心上抬，满载转弯时出现侧翻风险。车架上方的四个挡块位置，是根据常见的工业周转箱、汽车零部件总成托架的标准尺寸做的定位设计，挡块内侧做了15度的导向斜角，工件吊放或者人工抬放到车架上时，不需要完全精准对位，顺着斜角就能滑到正确的承载位置，降低一线操作人员的对位难度。从实际使用的工况适配来看，整个车架的承载面做了轻微的防滑纹理处理，

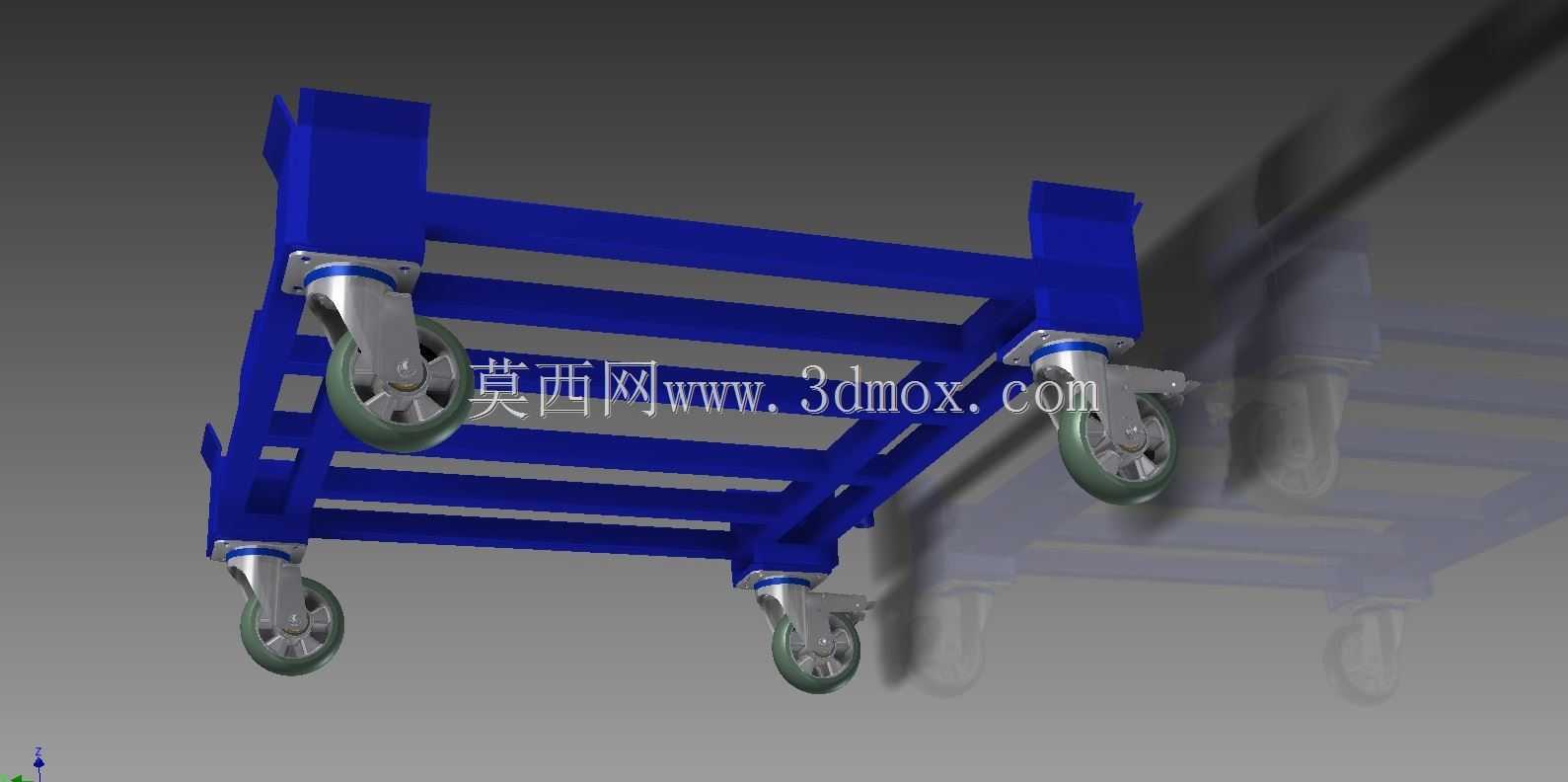

　　没有突出的螺栓头或者尖锐棱角，避免刮伤工件表面的涂装或者加工面，脚轮的轮面采用高弹性聚氨酯材质，在环氧地坪、水泥地面上推行时不会留下轮印，同时能过滤地面微小颠簸带来的震动，对于表面精度要求高的加工件转运，能减少转运过程中的磕碰损伤。设计过程中特意规避了普通手推车常见的承载面中部下沉问题，在承载梁的下方做了隐性的加强筋结构，从外部看不到额外的加强件，不会增加额外的重量，但是满载状态下中部的扰度控制在2mm以内，长期使用也不会出现车架永久变形。推行端的梁体高度符合人体工程学的握持高度，操作人员站立推行时手臂自然下垂就能搭在梁体上，不需要弯腰或者抬臂，长距离转运时能降低操作疲劳感。四个脚轮的安装座采用加厚的冲压钢板结构，

　　转向轴承内置了防尘密封圈，在多粉尘的焊接车间、机加工车间使用时，铁屑、粉尘不会进入轴承缝隙，能大幅延长脚轮的使用寿命，减少日常维护的频次。车架的整体宽度控制在800mm以内，能够顺利通过车间常见的900mm宽的消防通道、设备间隔通道，不会因为尺寸过宽在转弯时刮碰周边设备或者货架。在细节设计上，挡块的顶部做了圆弧倒钝处理，操作人员在装卸工件时即使不小心磕碰，也不会造成严重的磕碰伤，相比直角结构的挡边安全性更高。整个结构没有多余的装饰性部件，所有的结构件都服务于承载、转运、限位的核心功能，没有冗余设计，不管是做三维建模的结构参考，还是车间内部做非标转运工装的改制参考，都能直接提取对应的结构参数做适配调整，不需要做大幅的结构改动就能适配不同的承载需求。
