汽车制动系统真空助力器结构设计

　　在乘用车与轻型商用车的制动系统布局中，真空助力器是串联在制动踏板与制动主缸之间的核心助力部件，直接决定了制动踏板的脚感反馈与整车制动响应效率，其性能表现直接关联行车安全。日常驾驶场景中，驾驶员施加在制动踏板上的力仅为几十牛，若没有助力装置的放大，根本无法推动主缸建立足够的制动液压力，更无法让轮端制动器产生足够的制动力矩让车辆减速停驶。

　　该助力器的核心功能是利用发动机进气歧管产生的真空度，或者电子真空泵提供的真空源，在助力腔膜片两侧形成稳定的压力差，以此放大驾驶员施加的踏板力，放大比例通常在3-5倍区间，可根据不同车型的制动需求匹配不同的助力比参数。设计过程中首先要考虑的是膜片的有效承压面积，这直接决定了最大助力输出值，同时要兼顾发动机舱的安装空间限制，不能为了追求大助力值盲目增大壳体直径，否则会与周边的防火墙、雨刮联动机构、空调管路产生装配干涉。

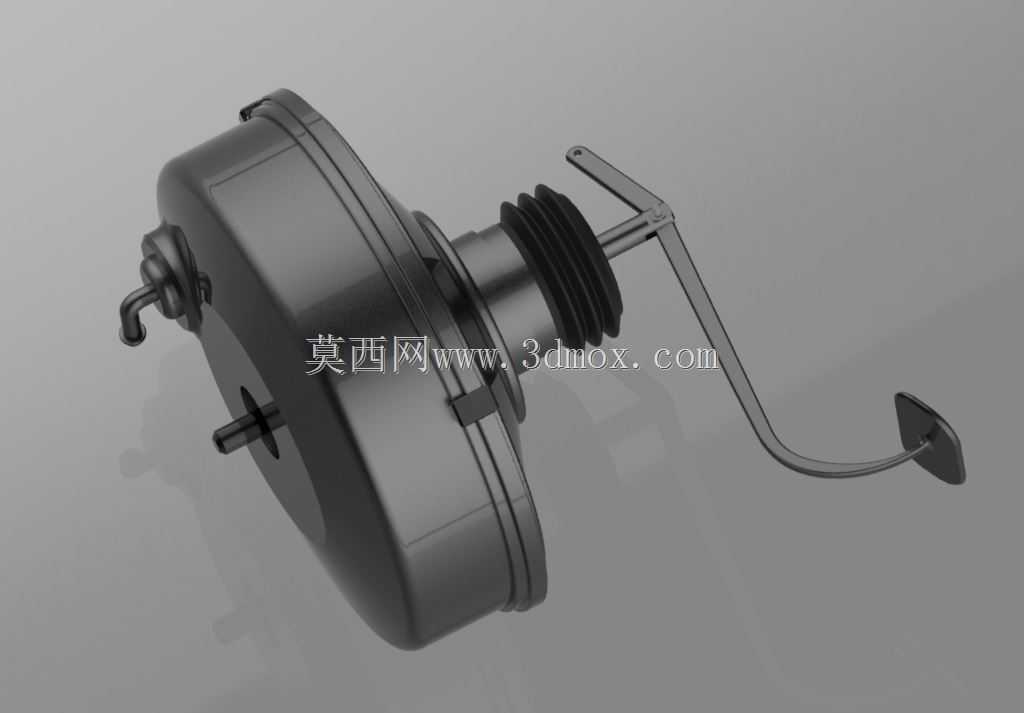

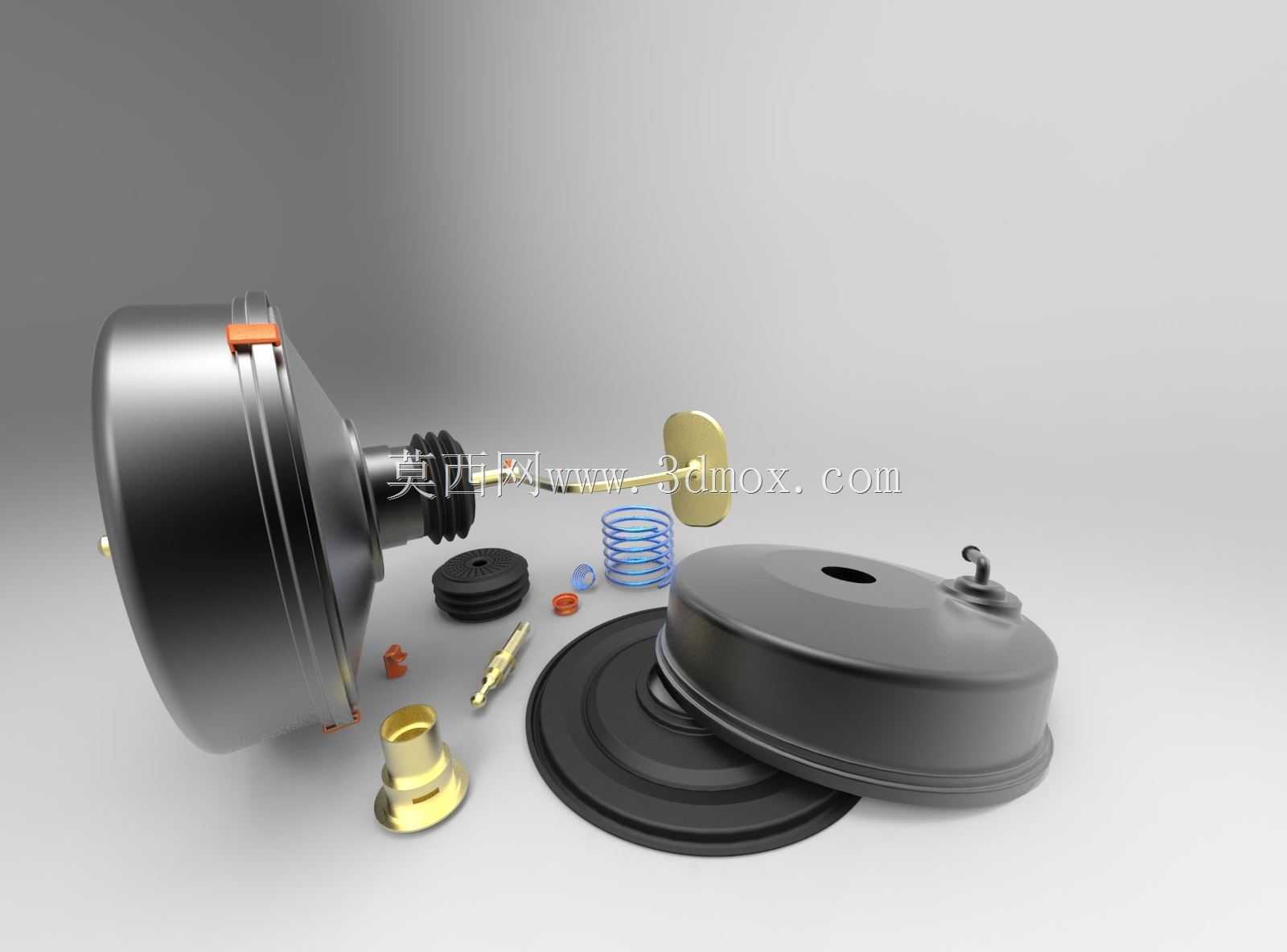

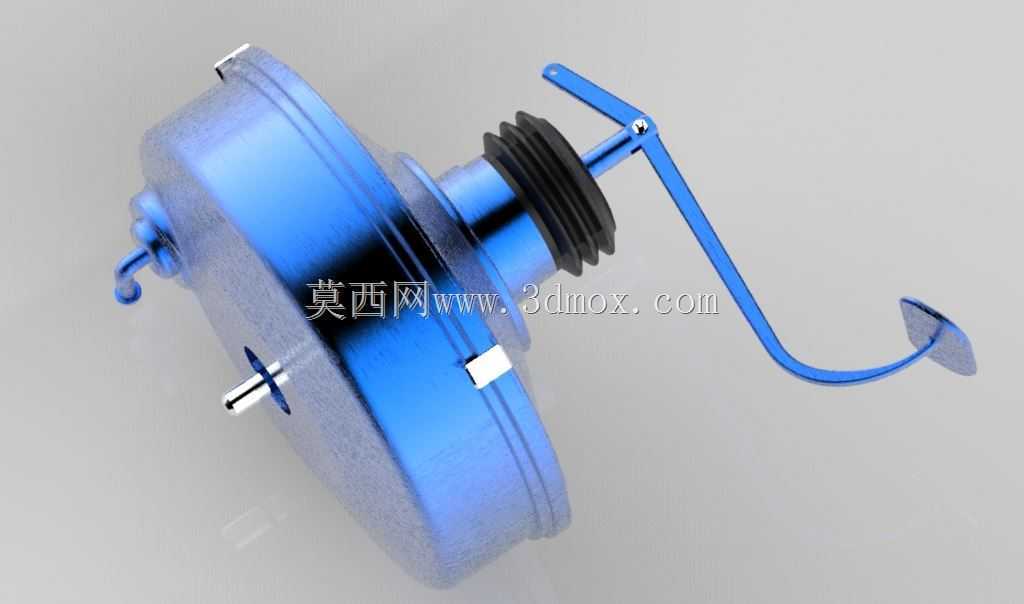

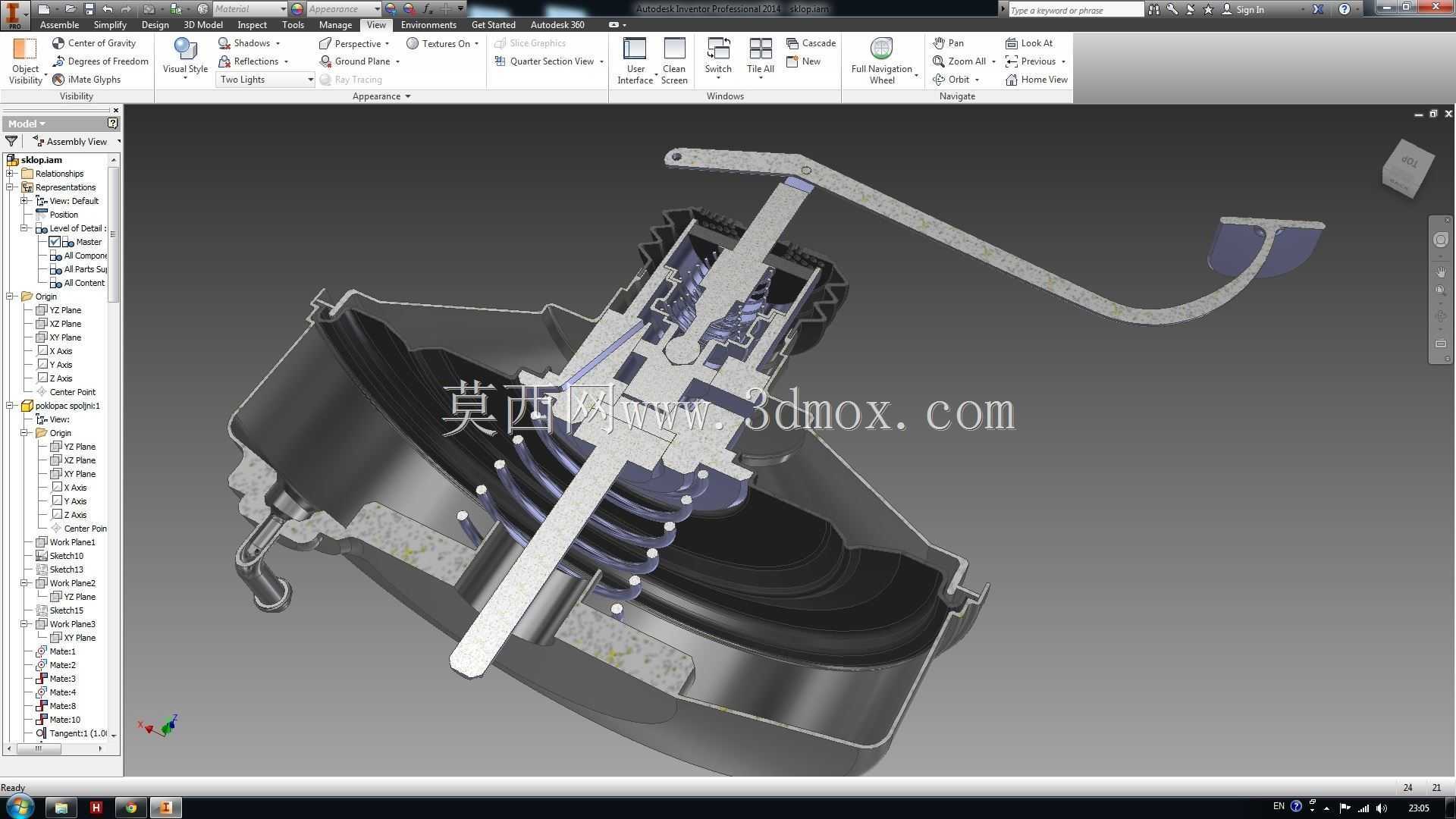

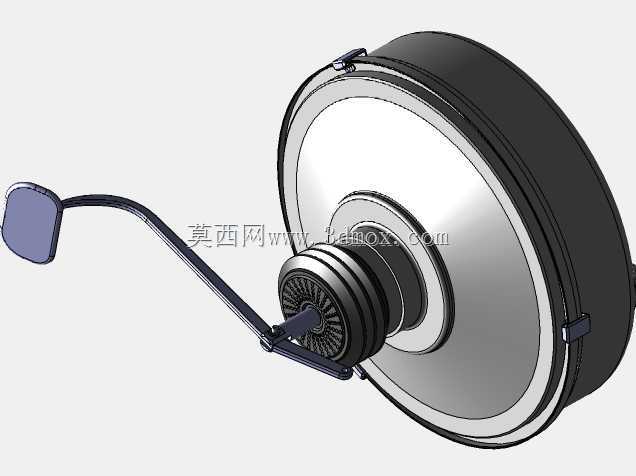

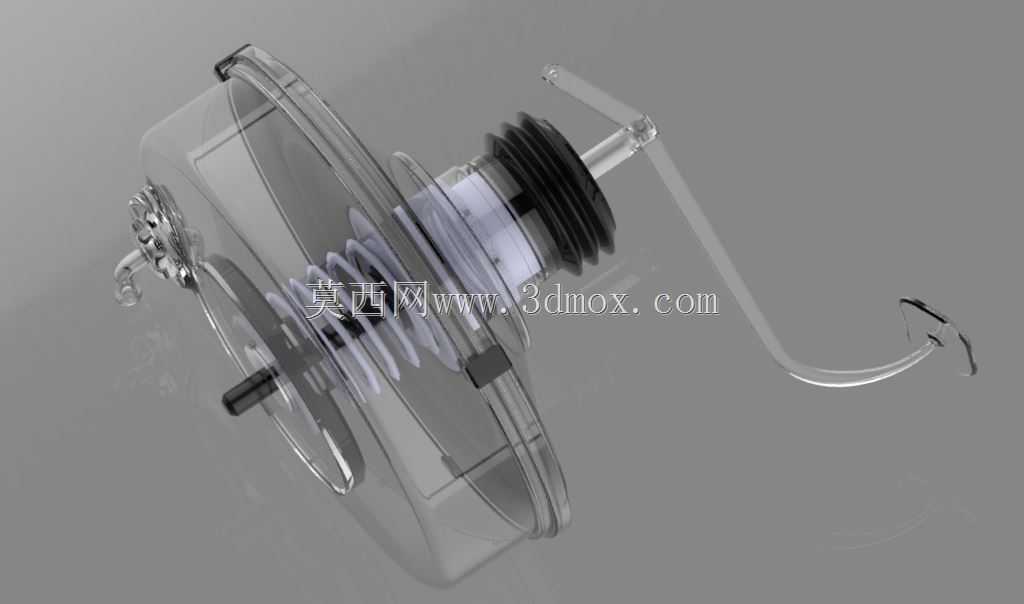

　　从结构布局来看，该助力器采用前后双腔分体式壳体设计，壳体采用冲压钢板滚压咬合密封，边缘的密封胶圈需要耐受-40℃到120℃的工作温度区间，同时要保证长期使用下的真空密封性，哪怕出现千帕级别的泄漏量，都会导致助力失效、踏板变硬的故障。内部的控制阀总成是整个部件的核心控制单元，包含真空阀、空气阀与反馈盘结构，当驾驶员踩下踏板时，空气阀开启，外界空气进入后腔形成压力差，膜片带动推杆推动主缸活塞建立油压；当踏板保持在固定位置时，双阀同时关闭进入平衡状态，保证制动力的稳定输出；松开踏板时，真空阀开启，前后腔连通恢复真空状态，助力推杆回位。

　　设计时需要重点匹配安装边界尺寸：壳体与防火墙连接的安装螺栓孔位需要与整车防火墙的安装点完全对齐，螺栓的伸出长度要控制在合理范围，避免穿透防火墙侵入驾驶舱；输出推杆的长度需要与制动主缸的活塞空行程精准匹配，预留0.1-0.3mm的间隙，既不能因为间隙过大导致踏板空行程过长，也不能因为间隙过小导致制动拖滞、刹车片异常磨损。输入推杆的连接叉需要与制动踏板臂的销孔尺寸匹配，销孔的配合间隙控制在0.05mm以内，避免踏板出现松旷量。

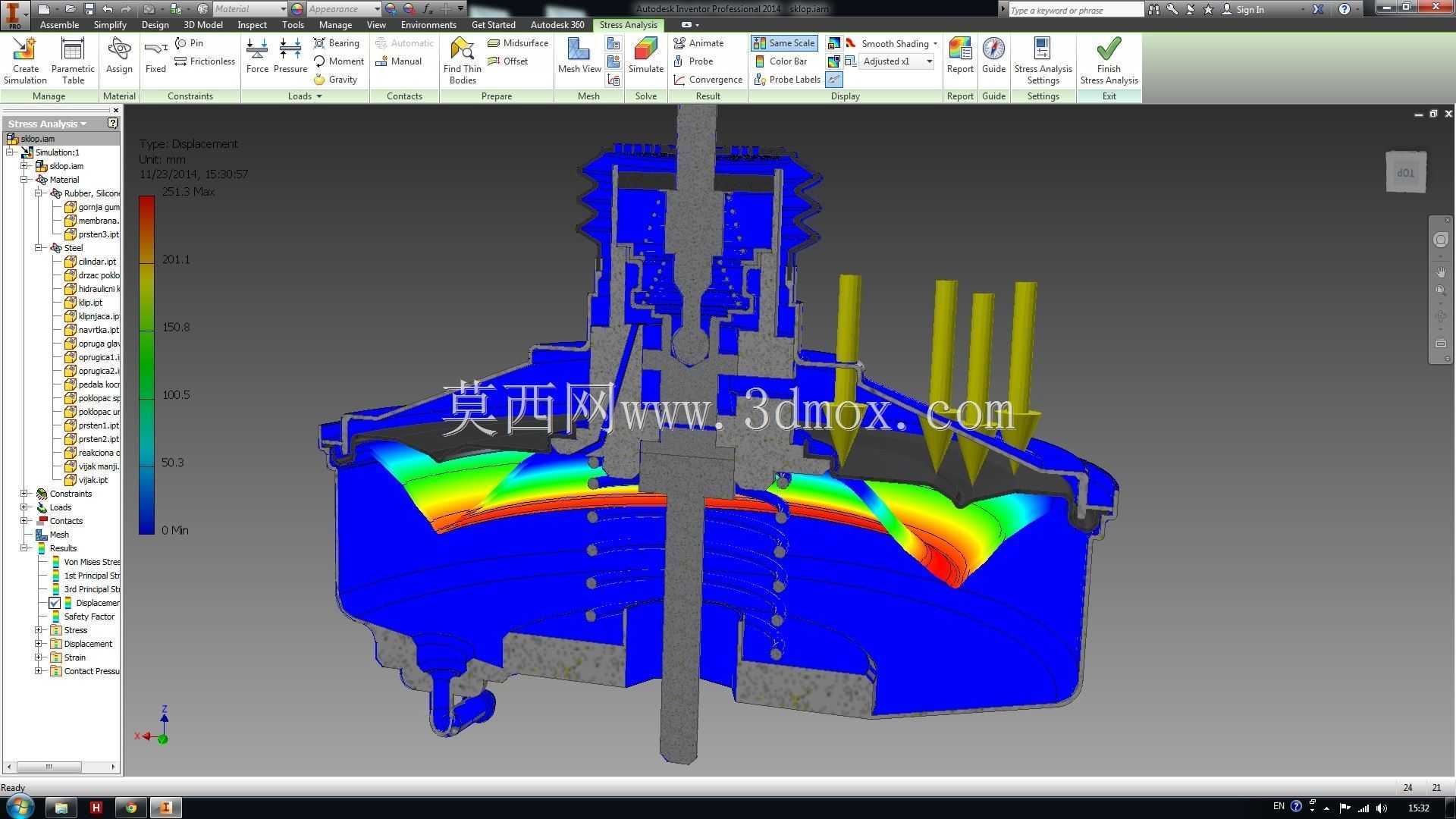

　　针对不同车型的匹配需求，该结构可通过调整膜片回位弹簧的刚度来调整踏板回位力，弹簧刚度过大会导致踏板偏重，长时间驾驶容易产生疲劳；刚度过小则会导致踏板回位慢、回位不彻底的问题。同时反馈盘的橡胶硬度也需要反复调校，硬度偏高会导致踏板脚感偏硬、路感过于直接，硬度偏低则会导致踏板虚位大、制动响应滞后。在CAE仿真验证阶段，需要对膜片的应力分布进行反复校核，尤其是在最大助力压差下，膜片的褶皱区域不能出现应力集中，否则会导致膜片早期开裂、真空泄漏的故障；壳体的强度也要满足1.5倍最大工作压差下的变形量要求，避免壳体变形导致密封失效。

　　在实际装车应用中，该类助力器需要适配不同的真空源特性，自然吸气发动机可直接利用进气歧管的真空度，涡轮增压车型则需要额外配置单向阀与真空储气罐，保证增压工况下依然有足够的真空储备；新能源车型没有发动机作为真空源，则需要匹配电子真空泵，根据真空度传感器的信号自动启停泵体，维持助力腔的真空度稳定。整个部件的设计还要考虑NVH性能，空气阀开启时的进气噪音需要通过消音棉结构进行衰减，避免进气噪音传入驾驶舱影响驾乘质感；同时部件工作时不能与周边部件产生共振，需要在安装点配置减震胶垫进行隔振处理。
