集成式流体控制阀体组件结构设计

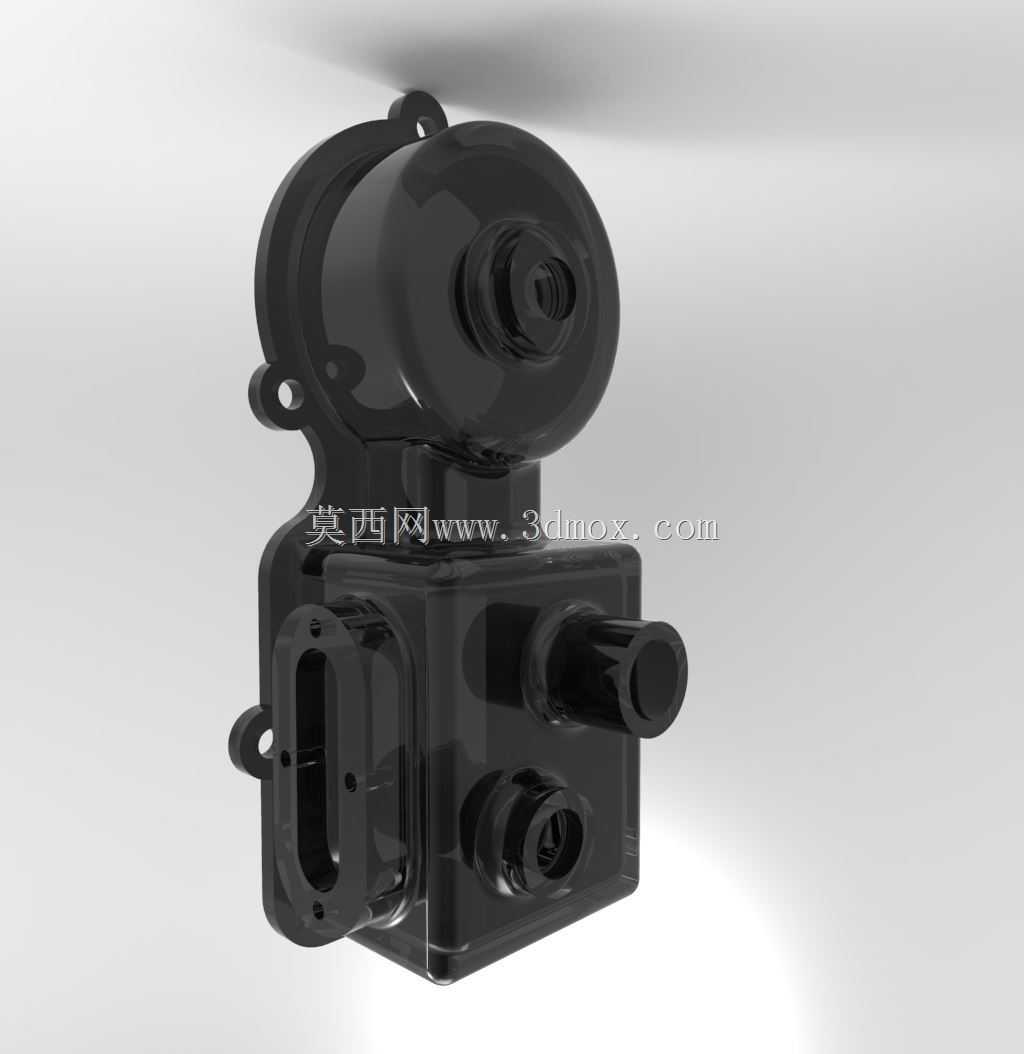

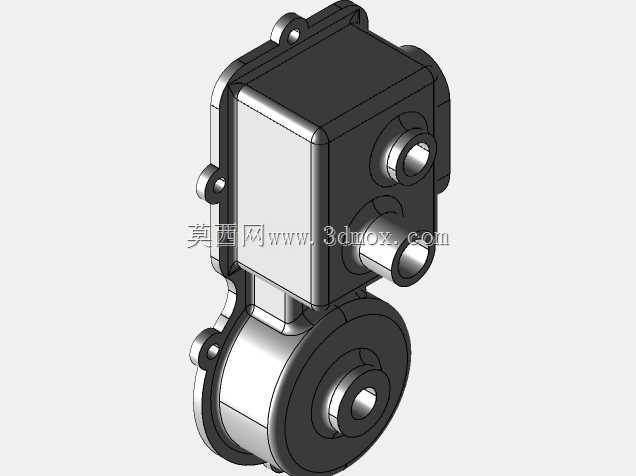

　　这款集成式阀组结构在流体控制回路里的应用场景覆盖很广，从车间小型气动工装的气路分配，到小型液压站的支路调压通断，甚至部分低压流体输送管路的通断控制都能适配，区别于传统分体式阀件需要通过接头、管路逐一拼接的安装方式，它把多个通路的控制结构整合在同一个主体基座上，能大幅减少管路接头的使用数量，降低回路因为接头密封失效出现泄漏的概率。从实际使用的角度看，它的上部圆形腔体是核心的调节执行腔，内部可以容纳阀芯、复位弹性件以及调节端的密封结构，侧面伸出的圆柱形接口是主通路的进出端，基座正面的两个不同口径接口分别对应支路输出和压力检测接口，每个接口的端面都做了密封槽结构，安装时搭配对应规格的O型圈就能实现端面密封，

　　不需要额外缠绕生料带或者加装密封垫片，能提升现场装配的效率。设计思路上没有采用常规的分体式阀块拼接结构，而是把基座和上部执行器的安装座做成一体化结构，上部的带孔安装耳和基座侧面的安装凸台是配套的固定结构，安装耳上的通孔做了沉台设计，使用内六角螺栓固定的时候，螺栓头可以完全沉入沉台内，不会突出结构表面，避免和周边的管路、其他元件产生安装干涉。在安装边界的考量上，整个结构的突出部分都做了圆弧过渡，没有尖锐的直角棱边，一方面是避免安装过程中划伤操作人员的手部或者损坏周边的管线，另一方面也能减少结构应力集中的问题，在承受回路压力波动的时候，直角位置容易出现的应力开裂问题能得到有效缓解。上部圆形腔体和下方方形基座的连接位置做了加厚的过渡筋，

　　因为这个位置在阀芯动作的时候会承受周期性的作用力，加厚筋条可以提升整个结构的刚性，避免长期受交变载荷出现连接位置断裂的问题。每个接口的通径都做了等径设计，内部流道没有突然的扩径或者缩径结构，能减少流体在阀组内部流动时的压力损失，对于气动回路来说，更低的压损意味着空压机的负载可以相应降低，对于液压回路来说，也能减少油液流动过程中的发热问题。基座侧面的长条形开口是手动应急操作的窗口，当出现动力源中断的情况时，可以通过这个窗口直接推动内部阀芯实现通路的手动通断，不需要拆解整个阀组，现场应急处理的便利性很高。结构上所有的安装孔位都做了位置公差匹配，和标准的阀岛安装孔距保持一致，不需要重新设计安装板就能直接替换同规格的标准阀件，

　　对于现有设备的改造升级来说适配性很强。内部流道的转角位置都做了圆角导流处理，流体经过转角的时候不会产生明显的紊流，能降低流体流动时产生的噪音，在车间近距离安装的场景下，低紊流设计也能减少气蚀或者液压冲击对阀体内壁的冲蚀，延长整个阀组的使用寿命。密封结构的设计上，阀芯和腔体之间采用了多级密封的形式，靠近流体侧的密封负责阻隔介质，外侧的防尘密封可以阻挡环境中的粉尘、碎屑进入腔体内部，避免阀芯运动的时候出现卡滞，在多粉尘的车间环境下使用也能保持稳定的动作性能。整个结构的壁厚设计经过了承压校核，在标称的工作压力范围内，各个位置的形变都控制在密封件允许的形变范围内，不会因为压力升高出现阀体形变导致密封失效的问题。
