维兹巴2实践2教学用机械传动组件

　　这套机械结构组件常被用于职业院校机械基础课程的实操教学场景，也可作为小型桌面演示装置的核心传动单元，在机械原理科普展项、青少年科创实践教具开发领域也有适配空间。从实际使用逻辑来看，该组件核心承担绕线牵引、定距传动的基础功能，通过轴件与滑轮的配合，可实现回转运动到直线牵引动作的转换，搭配不同直径的滑轮组还能实现小范围的传动比调整，满足基础力学演示、简单牵引动作输出的需求。

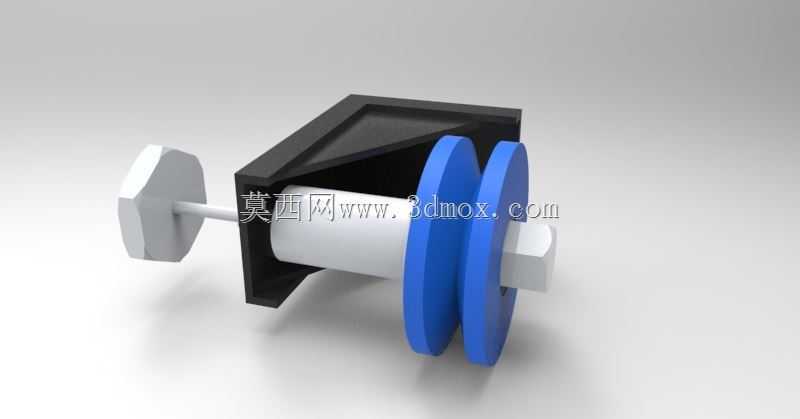

　　设计层面上，整套结构采用了模块化的拆分思路，将支撑座、传动轴、滑轮组、端部限位件拆分为独立可装配的单元，支撑座采用三角加强的块状结构，底部预留平整安装面，可通过螺栓直接固定在演示台架或者设备基板上，不需要额外设计复杂的安装转接结构，降低了配套使用的适配门槛。传动轴采用等直径光轴设计，两端分别加工出六角形的限位端头，一端的六角头可作为手动操作的施力部位，另一端的六角结构则用于和外部驱动件对接，不管是手动转动演示还是连接小型电机做动力输入，都不需要额外加工连接轴头，减少了二次加工的工作量。

　　滑轮组采用双轮并排的结构设计，两个滑轮独立套装在光轴上，轮缘位置预留了标准绳槽，可适配直径2-3mm的牵引棉线或者尼龙绳，双轮的设计既可以实现单路牵引的双倍承重，也可以同时输出两路独立的牵引动作，满足不同演示场景的动作需求。支撑座的黑色块状结构内部做了轴孔避让设计，光轴穿过支撑座的轴孔后，支撑座既承担轴向的定位作用，也能承受滑轮受载时产生的径向弯矩，避免光轴受载后出现过大的挠曲变形，保证传动过程的顺畅性。

　　从安装边界来看，整套组件沿轴向的总长度控制在120mm以内，支撑座的底面宽度为45mm，安装孔位间距预留了30mm的标准孔距，可直接适配现有桌面教具的通用安装孔位，不需要重新打孔定位。滑轮的最大外圆直径为40mm，转动时的外轮廓不会超出支撑座的宽度范围，安装后不会和周边相邻的其他演示组件产生运动干涉，在多组件组合搭建复杂传动链的时候，可直接并排安装多个同类型组件，不需要额外预留避让空间。

　　实际使用过程中，这套结构的运动阻力主要来自光轴和滑轮内孔的滑动摩擦，因为没有设计滚动轴承，所以更适合低转速、轻载荷的演示场景，不适合长时间连续高载荷运转，这一点在选型适配的时候需要特别注意，避免超出结构的承载上限导致部件磨损。端部的六角头尺寸采用了标准的M6六角规格，可直接搭配标准扳手进行操作，也能和常规的小型联轴器对接，拓展动力输入的适配范围。支撑座的三角加强筋设计，在控制整体重量的前提下提升了支撑部位的结构刚度，即使在牵引端施加50N以内的侧向拉力，支撑座也不会出现明显的形变，保证轴系的同轴度稳定，避免滑轮转动时出现卡滞。

　　在三维建模过程中，这套结构的各个零件都采用了参数化的建模逻辑，轴件的直径、滑轮的轮槽尺寸、支撑座的安装孔位都可以根据实际使用需求快速调整参数生成新的规格，不需要重新绘制草图，对于教具开发人员来说，可以快速衍生出不同尺寸规格的系列化产品，适配不同年龄段、不同教学场景的使用需求。各个装配部件之间都预留了0.1-0.2mm的装配间隙，既保证装配时的顺畅度，也不会因为间隙过大导致传动过程出现明显的晃动，符合教学演示模型的精度要求，不需要过高的加工精度就能实现顺畅的装配和运动，降低了实物加工的成本，适合批量生产作为教学耗材使用。
