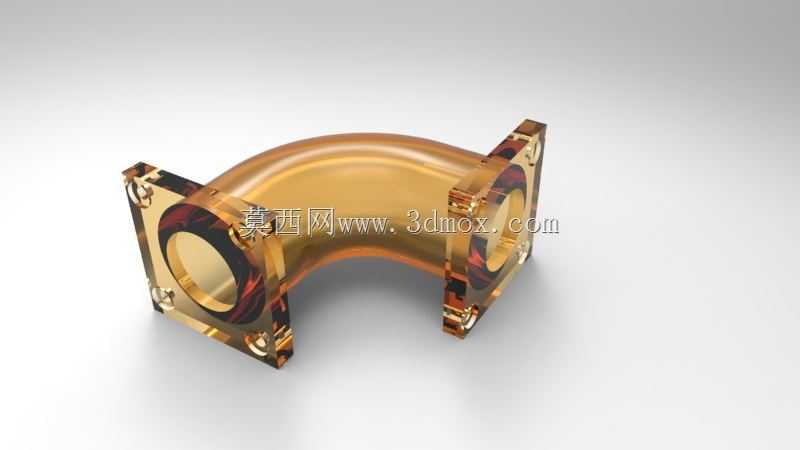

透明法兰式90度直角流体弯头结构

　　在流体输送管路的布设场景里，受安装空间限制、管路走向调整需求，90度转向的连接件是管路系统里用量极大的基础部件，这次呈现的法兰式直角弯头，主要面向有可视化观测需求的流体管路场景，比如实验室流体试验台、小流量化工试剂输送管路、教学演示用流体实训装置这类需要直观观测管内流体流动状态的场合。从实际使用的角度看，这类弯头两端采用方形法兰连接结构，和常规圆形法兰相比，方形法兰的四个安装孔位定位更便捷，在小通径直管路的对接作业中，不需要反复调整法兰周向角度，只要对齐四个角的螺栓孔就能完成对接，安装效率比同规格圆法兰更高，尤其适合安装空间局促、操作角度受限的管路布设位置。设计这类弯头的时候，首先要考虑的是弯管段的流道曲率，

　　曲率半径过小会导致流体转向时局部阻力陡增，容易在弯管内侧形成涡流区，不仅会提升管路系统的压损，还会在输送含微小颗粒的流体时造成颗粒沉积，长期使用会堵塞流道；曲率半径过大则会增加弯头整体的外形尺寸，挤占安装空间，违背选用直角弯头节省布设空间的初衷，因此在建模阶段需要反复调整流道的中心弧线半径，平衡流阻性能和安装空间的矛盾。两端的法兰密封面做了内嵌式的密封槽结构，不需要额外加装厚密封垫片，平垫片嵌入槽内之后，螺栓锁紧时垫片不会被挤压移位，能保证密封可靠性，同时法兰和弯管主体的衔接位置做了圆弧过渡，避免直角衔接带来的应力集中问题，不管是采用透明工程塑料机加工还是注塑成型，这个过渡结构都能降低成型时的内应力，

　　减少部件受内压或者外力冲击时开裂的风险。从安装边界来看，两端法兰的端面是相互垂直的空间关系，安装时需要保证其中一端法兰对接的管路轴线和安装基准面平行，另一端的轴线就自然垂直于基准面，不需要额外做角度校正，四个安装孔的中心距公差控制在±0.1mm范围内，和同规格的标准法兰对接时不会出现孔位错位的问题。弯头的流道内壁做了高光洁度处理，透明材质的设计除了满足观测需求，光滑的内壁也能减少流体流动时的沿程阻力，避免流体中的杂质挂壁残留，在输送有洁净度要求的流体时，这种光滑内壁的结构也能降低清洁维护的难度。实际选型使用时，需要注意这类透明弯头的承压能力和金属弯头存在差异，更适合低压流体输送场景，安装时螺栓的锁紧力矩要均匀，

　　避免单侧力矩过大导致法兰变形开裂，因为方形法兰的受力分布和圆形法兰不同，四个角的螺栓受力如果不均，很容易造成法兰面翘曲，引发密封泄漏问题。建模过程中，弯管部分的壁厚是均匀设计的，不管是弯管的外侧还是内侧，壁厚保持一致，这样在成型冷却时不会因为壁厚差导致收缩不均，产生变形或者内部气泡，影响透明件的观测效果和结构强度，法兰部分的厚度要满足螺栓锁紧时的刚度要求，厚度过薄会导致法兰在螺栓锁紧时发生形变，无法压紧密封垫片，厚度过大则会增加不必要的材料成本和整体重量。
