全地形车后轴传动承载结构

　　在全地形车的行走传动系统中，后轴作为连接两侧后轮、传递动力同时承载车身载荷的核心部件，其结构设计直接决定了非铺装路面行驶的可靠性与承载极限。不同于普通乘用车辆的半轴结构，全地形车后轴需要同时应对颠簸路面的冲击载荷、泥水环境的腐蚀影响，以及大扭矩输出下的扭转形变，因此在结构设计上需要兼顾强度、韧性与安装适配性。从实际应用场景来看，这类后轴多用于小型全地形车的后轮驱动布局，既承担减速机构传递来的驱动扭矩，将动力输出至两侧后轮实现车辆行进，同时也作为后悬挂的承载支点，承接车身重量与路面颠簸带来的垂直载荷，在越野穿越、农林作业、场地休闲等全地形车常见使用场景中，轴体的抗疲劳性能直接影响整车的维护周期与使用安全。

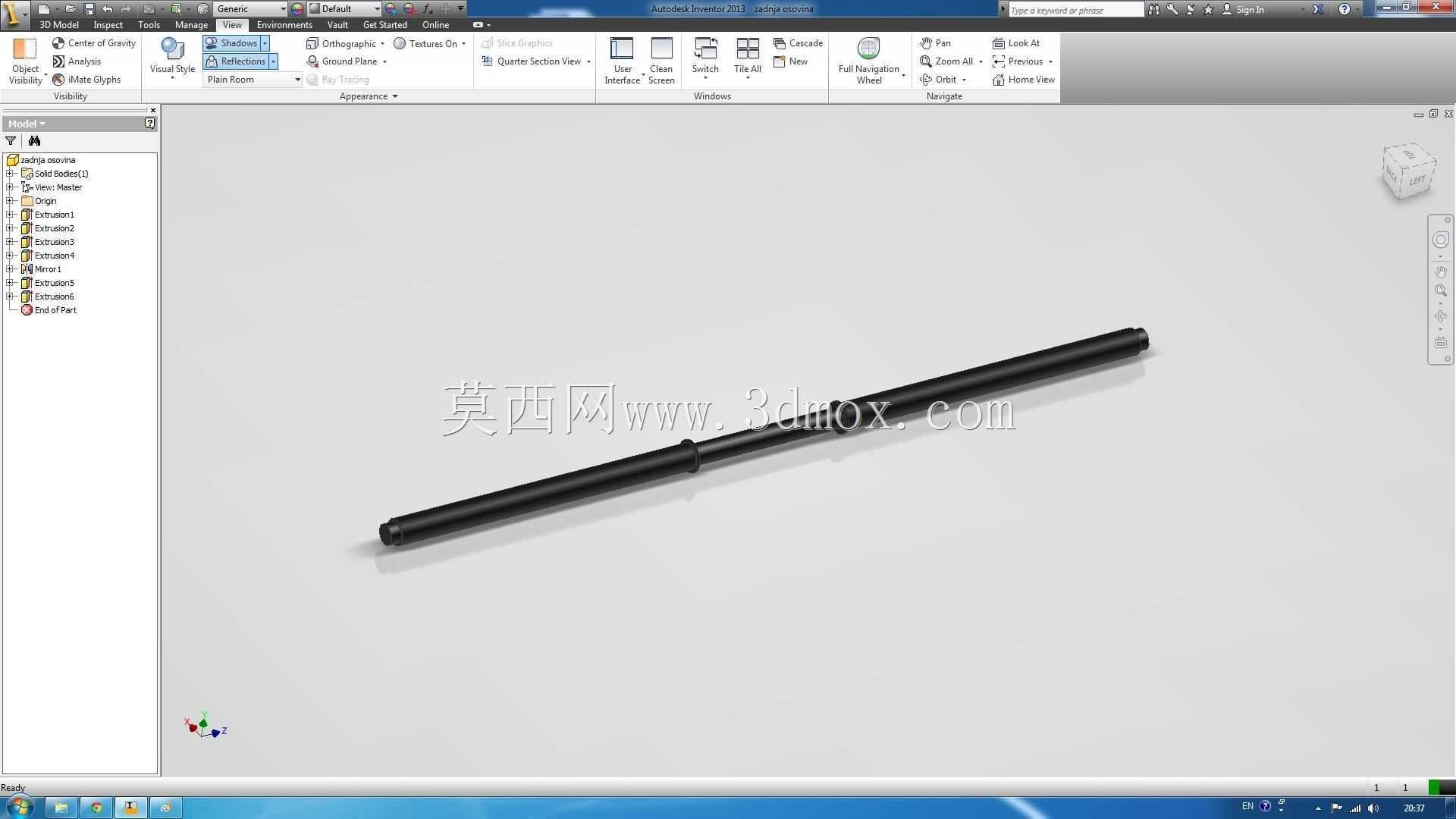

　　从结构设计思路来看，该后轴采用阶梯轴的整体式结构，轴身根据不同位置的功能需求设置了不同直径的轴段，避免了等直径轴材料冗余的问题，同时在应力集中的轴肩位置做了过渡圆角处理，减少交变载荷下的应力开裂风险。轴体两端的细轴段用于安装后轮轮毂轴承，配合轴承内圈实现轮毂的顺畅转动，轴段上设置的卡簧槽用于限位轴承的轴向位置，防止车辆行驶过程中轴承窜动脱出；中间较粗的轴段则是主要的承载与传力部位，大直径设计能够提升轴体的抗扭刚度，减少大扭矩输出时的扭转变形，同时该位置预留了与传动法兰连接的配合面，通过键连接实现扭矩的稳定传递，避免传动过程中出现打滑旷量。

　　在安装边界方面，该后轴的轴向尺寸需要匹配全地形车后车架的安装宽度，两端轴承安装位的同轴度公差控制在0.02mm以内，保证轮毂转动时不会出现偏摆，减少轮胎的异常磨损。轴体表面采用调质处理，整体硬度控制在HB220-250区间，既保证芯部的韧性能够吸收路面冲击，又让轴颈位置具备足够的耐磨性，延长轴承配合面的使用寿命。不同于分体式半轴结构，整体式后轴的结构更简单，安装维护时不需要调整两侧半轴的同轴度，对于小型全地形车的紧凑后悬挂布局来说，能够有效节省安装空间，减少悬挂系统的结构复杂度。在实际选型匹配时，需要注意轴段配合尺寸与轮毂轴承、传动法兰的公差配合，轴承位采用k6的过渡配合，既保证轴承安装的紧固性，又方便后期维护时的拆卸更换，传动法兰位置采用h7的间隙配合，搭配平键传递扭矩，能够适应全地形车频繁正反转、扭矩波动大的使用工况。

　　从实际使用的失效形式来看，这类后轴最容易出现问题的位置是轴肩过渡处与键槽位置，因此在建模过程中需要严格控制过渡圆角的尺寸，避免尖角导致的应力集中，键槽的端部采用圆弧收尾，减少扭矩传递时的应力突变。轴体的表面粗糙度也根据不同位置的功能做了区分，轴承配合面的粗糙度控制在Ra1.6，保证与轴承内圈的贴合度，非配合面的粗糙度控制在Ra6.3，在不影响使用性能的前提下降低加工成本。对于经常在泥泞、涉水场景使用的全地形车，轴体表面还会增加发黑处理层，提升防锈耐腐蚀能力，避免长期接触泥水导致轴体锈蚀，影响轴承拆卸与结构强度。
