该万向传动接头主要应用于存在轴线夹角偏差的两轴间动力传递场景,常见于机床进给机构、农用机械传动链路、轻工输送设备的动力输出端,能够在主动轴与从动轴不同轴、存在动态角位移的工况下,持续稳定传递旋转扭矩,补偿安装误差与运行过程中产生的轴线偏移,避免刚性连接带来的轴系附加载荷、轴承过早磨损等问题。

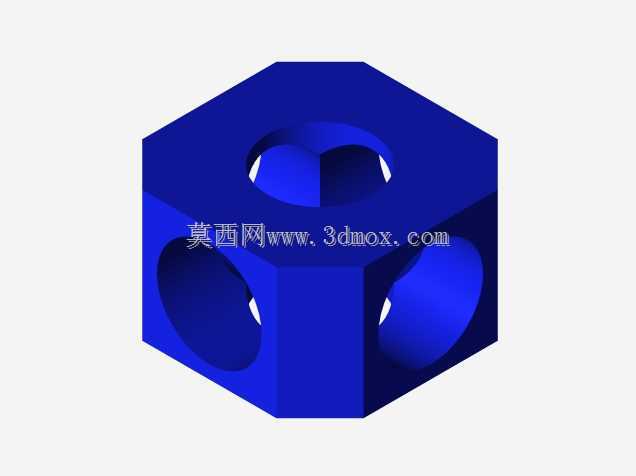

从功能特性来看,该接头采用十字轴式核心传动结构,两端轴叉分别与输入、输出轴配合,十字轴作为中间传动件,可实现两轴间最大15°-25°的夹角传动,传动过程中瞬时传动比波动小,适合中低转速、中等扭矩的传动场景。整体结构采用剖分式叉体配合紧固件锁紧,十字轴与叉体的配合面设置有耐磨衬垫结构,降低铰接位置的接触磨损,延长部件使用寿命,日常维护时仅需拆解锁紧紧固件即可更换磨损的十字轴或衬垫,无需整体拆卸两端连接轴,大幅降低设备运维的拆装工作量。
设计过程中优先考虑传动可靠性与安装便捷性,两端轴头采用标准圆柱轴段配合平键槽的连接形式,可直接与配套带键槽的轴套、带轮或联轴器对接,轴端预留的锁紧螺纹孔可通过轴端挡圈实现轴向定位,防止运行过程中接头轴向窜动脱出。叉体部分采用对称式结构设计,十字轴的四个轴颈配合面同轴度、垂直度公差控制在0.02mm以内,避免传动过程中出现卡滞、传动不均的问题;紧固件采用内六角圆柱头螺钉,沉头安装后外表面无突出结构,避免高速旋转时产生额外风阻与安全隐患。

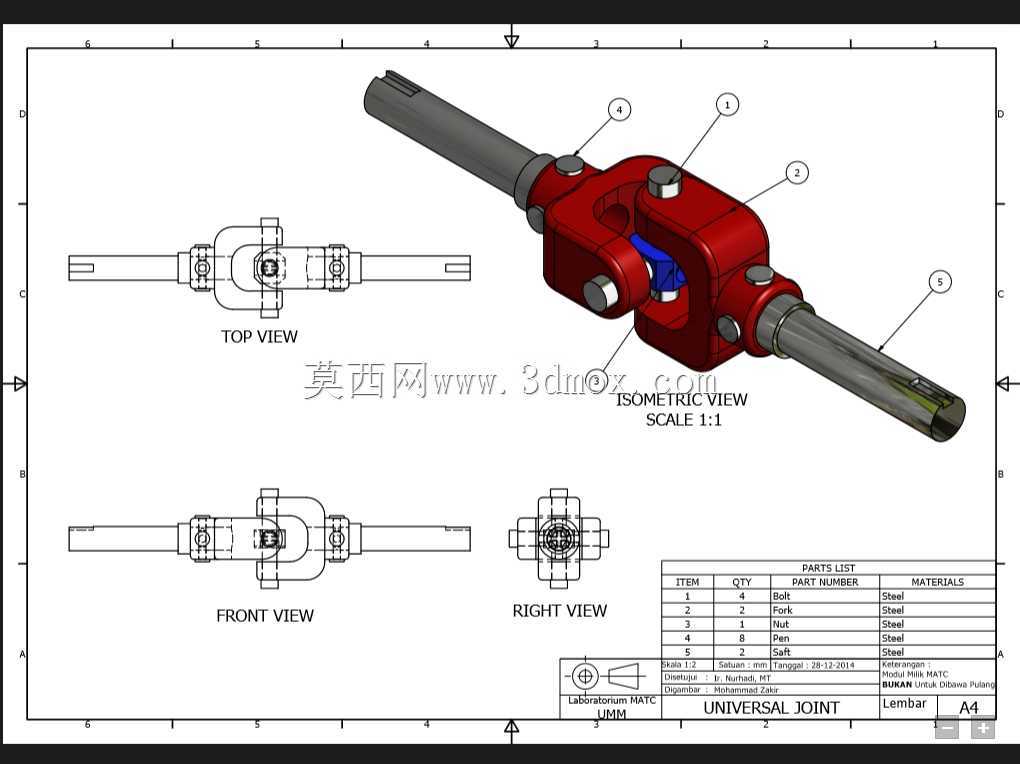

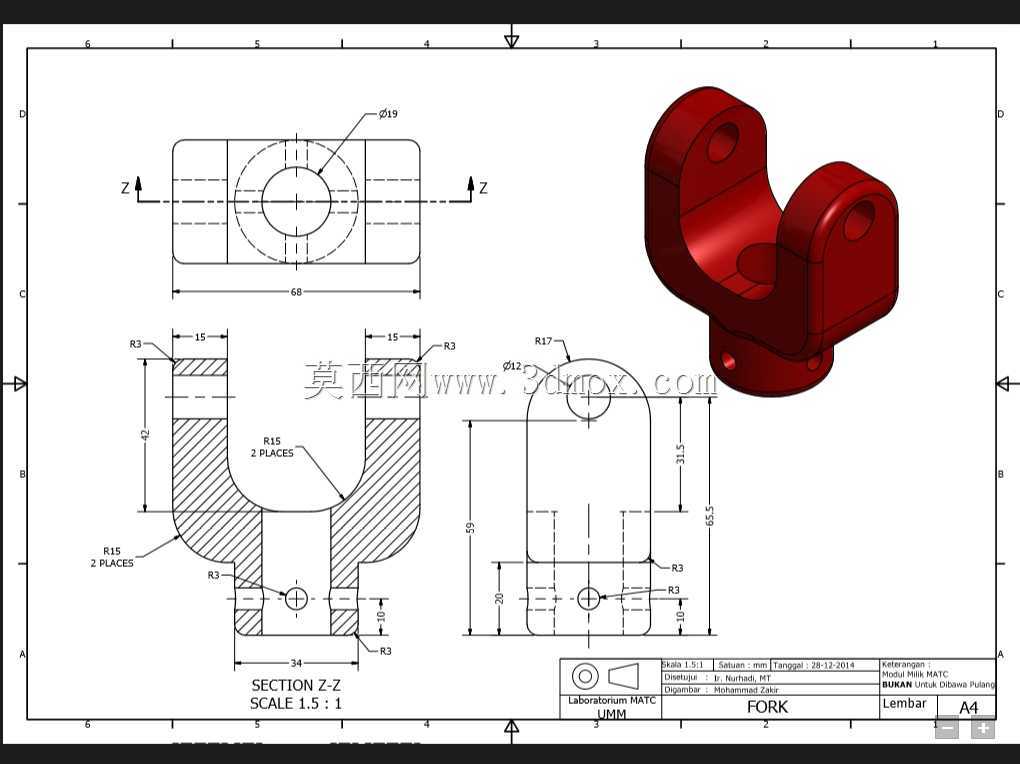

从安装边界来看,该接头整体轴向总长度适配常规100-200mm的轴间距安装需求,两端轴段直径符合常用传动轴的尺寸系列,叉体外径控制在合理范围,安装时需预留足够的径向摆动空间,保证接头在最大夹角工况下,叉体旋转不会与周边机架、护罩等部件发生干涉。图纸中明确标注了各视图的投影关系,包含顶视、前视、右视三个正交视图与等轴测立体视图,完整呈现了各零件的装配关系,零件明细表中明确了各组成零件的材质选用,主体叉体采用结构钢材质,兼顾强度与冲击韧性,十字轴采用合金钢经热处理提升表面硬度,耐磨衬垫采用铜基合金材质,降低铰接摩擦系数。
在实际选型应用时,需根据传递扭矩大小、工作转速、两轴最大夹角三个核心参数匹配对应规格,安装时需保证两端轴叉的相对位置符合装配要求,避免因装配错位导致传动过程中产生附加振动;日常巡检需关注铰接位置的磨损量,当衬垫磨损间隙超过0.1mm时需及时更换,避免间隙过大导致传动冲击、损坏两端连接的轴承或动力部件。该结构的三维模型完整还原了所有装配细节,各零件间的配合间隙、装配约束均按照实际生产装配要求设置,可直接用于装配干涉校验、运动仿真模拟,也可作为同类型万向接头设计的参考原型,通过调整轴段直径、叉体尺寸、十字轴规格即可快速衍生出适配不同参数需求的系列化传动接头产品。
