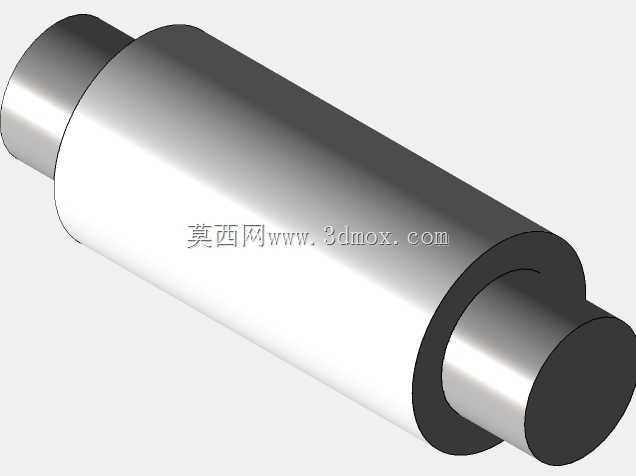

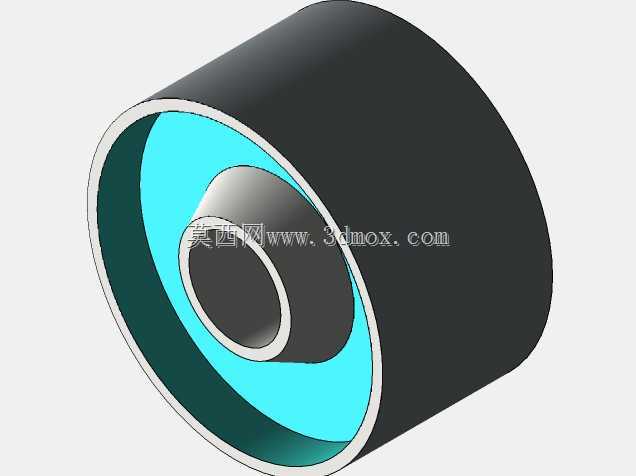

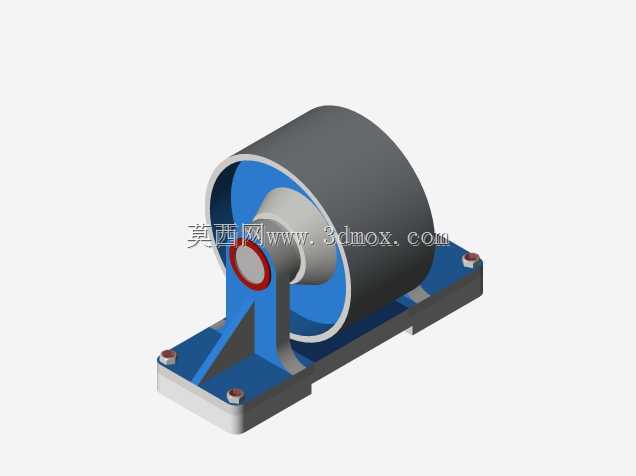

这套滚轮支撑装配结构,常见于轻型输送线的侧边导向单元、小型工装的滑动承载模块,也可作为非标设备里的张紧轮支撑组件使用,核心作用是为外圈包覆防滑层的滚轮提供稳定的回转支撑,同时通过一体式的安装底座完成与设备机架的固定,承受滚轮传递的径向载荷与少量轴向窜动力。从结构组成来看,整个组件分为滚轮本体、芯轴、支撑座、紧固件、轴承隔套几个核心部分,滚轮外圈采用网纹滚花的包覆设计,增大与接触工件的摩擦力,避免输送或张紧过程中出现打滑,内圈嵌入深沟球轴承,通过芯轴与两侧的支撑立板连接,芯轴与轴承内圈采用过渡配合,保证回转过程中内圈与芯轴无相对滑动,轴承外圈与滚轮内孔同样采用过渡配合,配合面的粗糙度控制在Ra1.6,减少装配时的压装阻力,

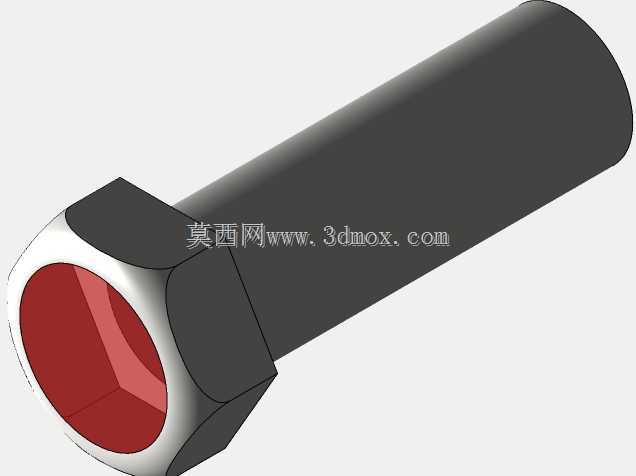

同时避免长期运转出现外圈跑圈的问题。支撑座采用分体式立板与底板一体化的结构,两块立板上的同轴孔在加工时一次装夹完成镗削,保证两孔的同轴度误差不超过0.02mm,避免芯轴安装后出现别劲、导致轴承卡滞磨损的问题,底板上开设两个长圆形安装孔,方便安装时调整组件的前后位置,适配不同的张紧行程需求,也能抵消机架加工时的孔位误差,降低现场装配的调整难度。设计过程中优先考虑了装配工艺性,所有零件的装配方向保持一致,芯轴从一侧立板穿入后,依次穿过第一侧轴承、滚轮内孔、隔套、第二侧轴承,最终通过轴端的紧定螺钉完成轴向定位,不需要额外的端盖零件,减少了零件数量与加工工序,隔套的长度尺寸经过公差匹配,保证轴承安装后留有0.01-0.03mm的轴向间隙,

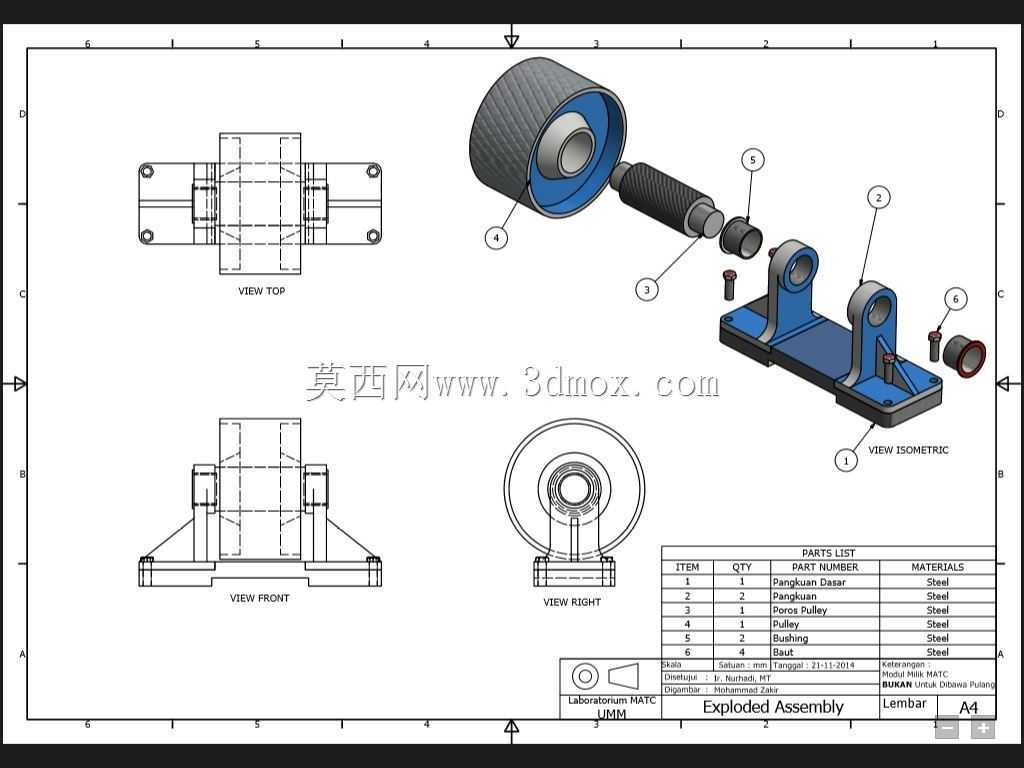

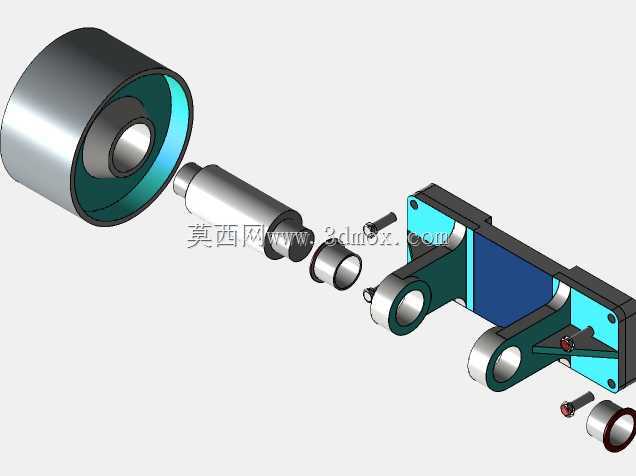

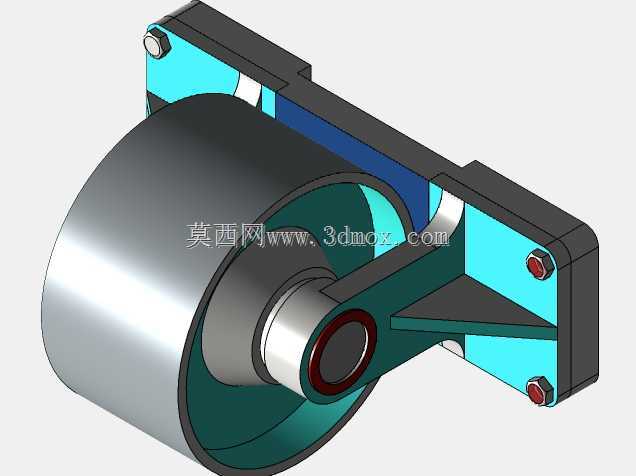

避免热胀冷缩导致轴承抱死。从安装边界来看,组件总宽度控制在120mm以内,底板安装孔的中心距为80mm,滚轮外径为60mm,安装后滚轮最高点距离底板安装面的高度为75mm,适配100mm规格的铝型材机架安装,不需要额外制作转接板。日常运维时,只需要拆下一侧的紧定螺钉即可抽出芯轴,完成滚轮或轴承的更换,不需要将整个底座从机架上拆除,大幅降低了后期维护的拆装工作量。视图里的爆炸展示清晰呈现了每个零件的装配顺序与配合关系,每个零件的序号与明细栏一一对应,加工时可以直接参照视图确定各零件的配合尺寸,装配时也能按照爆炸顺序依次组装,避免出现错装漏装的问题。支撑立板与底板的连接处设置了加强筋,提升立板的抗侧弯能力,当滚轮受到侧向力时,
立板不会出现变形偏移,保证滚轮的回转精度,所有钢制零件都做了发黑处理,提升防锈能力,适合车间的多尘、少量油污的使用环境,滚轮的包覆层采用耐磨橡胶材质,邵氏硬度控制在65-70度,既保证足够的摩擦力,也有较长的使用寿命,正常工况下使用寿命不低于8000小时。
