锻造叉形夹座机械加工图纸

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457917

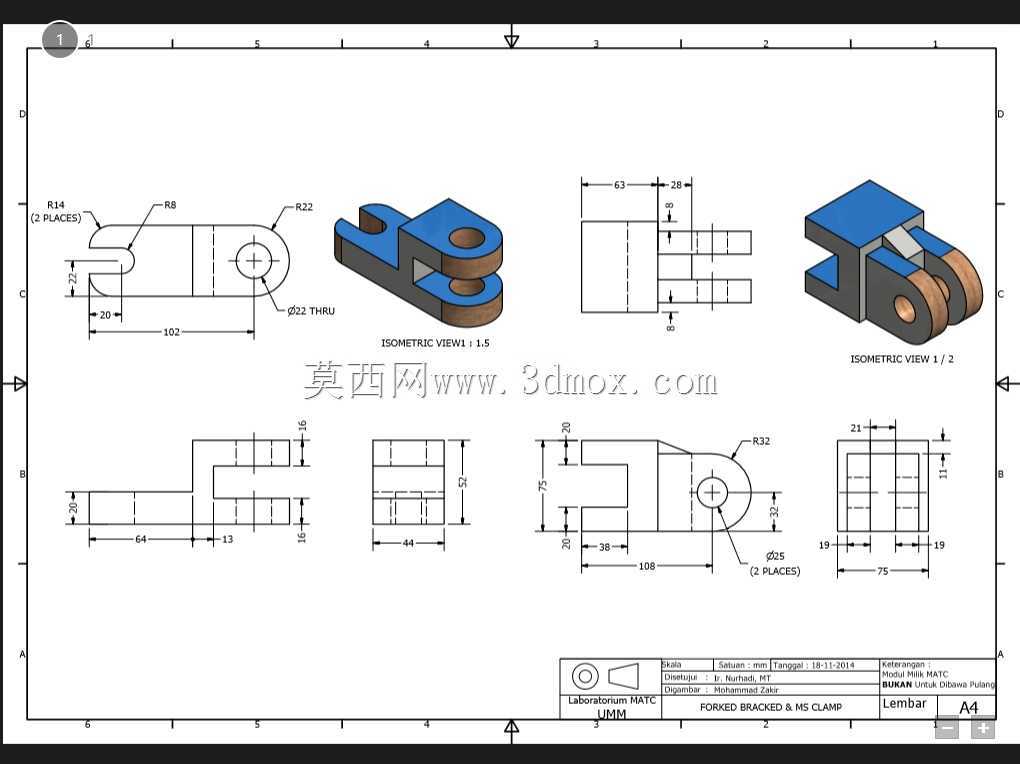

  • 锻造叉形夹座机械加工图纸
  • 锻造叉形夹座机械加工图纸

  该零件属于叉形铰接夹紧类构件,主要应用于工装夹具、小型连杆传动机构、工位治具的连接部位,承担铰接转动、夹紧限位、载荷传递的核心作用,在手动工装、轻型输送线定位机构、小型设备的快换连接模块中应用广泛。从结构设计来看,零件整体分为单端耳板段与双叉夹持段两个功能区域,单端耳板侧开设贯通销孔,用于与固定侧的铰接轴配合,实现整个构件的转动自由度约束,耳板外侧做R14圆弧过渡,避免应力集中在直角连接处,同时减少加工过程中的毛刺锐边,降低装配时的磕碰划伤风险。双叉夹持段为上下平行的两个夹臂结构,夹臂同轴开设销孔,用于装入铰接销或者夹紧螺栓,两个夹臂之间预留足够的开合间隙,可适配不同厚度的对接耳片,夹臂外侧做圆弧收边处理,既减轻零件整体重量,

  又避免夹臂端部的应力集中,提升交变载荷下的结构强度。图纸中明确标注了各段的尺寸边界,单耳段总长度方向尺寸为102mm,耳板宽度20mm,贯通销孔直径为Φ22,销孔中心到耳板端部的距离为22mm,保证铰接配合时的轴孔接触长度足够,不会出现轴端脱出或者接触应力过大的问题。双叉段的夹臂厚度为10mm,两夹臂的内间距为28mm,夹臂上的同轴销孔直径为Φ25,销孔中心到夹臂根部的距离为32mm,保证装入对接件后有足够的转动空间,不会出现运动干涉。零件的总宽度方向尺寸为75mm,总高度方向尺寸为44mm,整体安装边界清晰,在做机构布局时可直接参考外轮廓尺寸预留安装空间,不需要额外做干涉校验的冗余预留。设计过程中针对机加工工艺做了适配,

  所有的棱边除明确标注的圆弧外,其余锐边均做倒钝处理,销孔的位置度公差控制在合理范围,既满足铰接转动的配合精度要求,又不会过度提高加工精度要求造成加工成本上升。两个等直径的销孔分别位于单耳与双叉段,孔的轴线保持平行,平行度公差满足连杆类构件的传动要求,避免转动时出现卡滞、别劲的问题。从功能实现角度,该构件可通过单耳侧铰接在固定基座上,双叉侧夹持活动构件,穿入销轴后实现两个构件之间的相对转动,若在双叉段的销孔配合锁紧螺栓,还可实现夹紧锁止功能,作为快速夹钳的主体构件使用,适配不同厚度的被夹持工件。零件的结构刚度经过合理分配,单耳段与双叉段的连接根部做了加厚处理,承受弯矩载荷时不会出现根部断裂的问题,夹臂的厚度经过核算,

  在承受额定夹紧力时不会出现夹臂张开变形,保证夹持的可靠性。图纸中提供了多个方向的正交视图与等轴测视图,清晰表达了各结构的位置关系与尺寸标注,所有的圆角、通孔、平面结构都有明确的尺寸参考,在进行三维建模时可直接提取尺寸参数,不需要额外做结构推断,建模完成后可直接导出工程图用于生产加工,也可用于机构运动仿真的装配验证,检查与周边构件的运动干涉情况。在实际装配场景中,该零件的销孔配合公差选用间隙配合,保证铰接转动的灵活性,配合面可根据使用场景选择添加润滑脂或者加装轴套,提升铰接部位的耐磨性能,延长构件的使用寿命。针对不同的使用载荷场景,可选用45号钢、铝合金或者工程塑料作为加工材质,轻型工装场景下选用铝合金材质可降低整体重量,重载夹紧场景下选用45号钢并做调质处理,可提升零件的强度与抗变形能力。
