催化反应堆叠斜盘式填料内构件结构

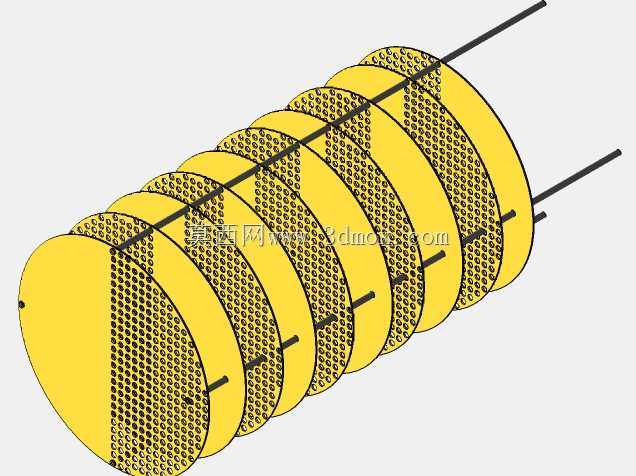

　　在石油炼化、精细化工的固定床催化反应工段，这类堆叠斜盘式内构件往往布置在反应器进料分布段与催化剂床层之间，核心作用是对进入床层的气液两相物料进行均匀整流，避免进料偏流造成局部催化剂过载、床层压降不均的问题，不少加氢、催化裂化装置的进料段改造都会用到同结构的内件，相比传统的格栅式分布器，这种带斜向导流片的堆叠结构对气液两相的切割分散效果更好，能让液相物料以均匀的液膜形式铺展到下方催化剂床层表面，气相则顺着斜片间隙形成稳定的柱塞流，大幅提升床层内的传质效率。从结构设计逻辑来看，整个构件采用多片圆形斜盘沿中心拉杆等距堆叠的形式，每片斜盘的偏转角度保持一致，相邻斜盘之间预留固定的间隙作为物料通道，斜盘表面采用多孔网面结构，

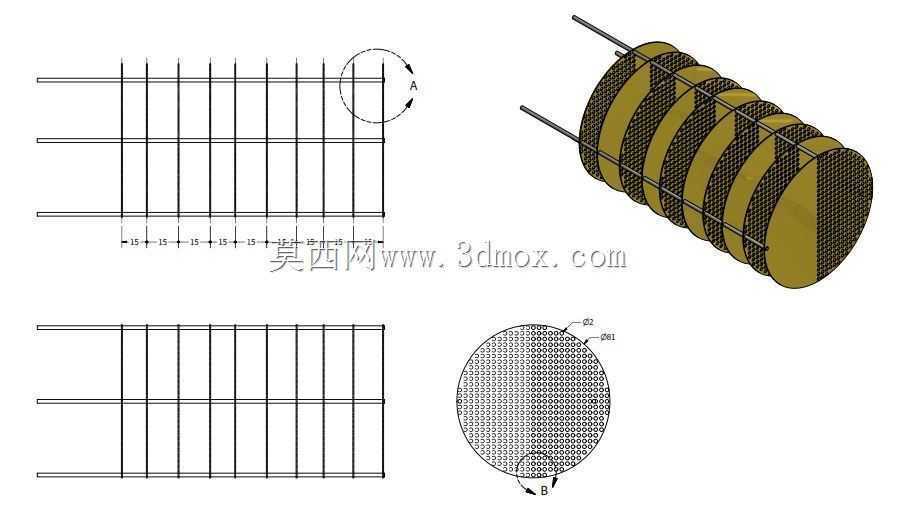

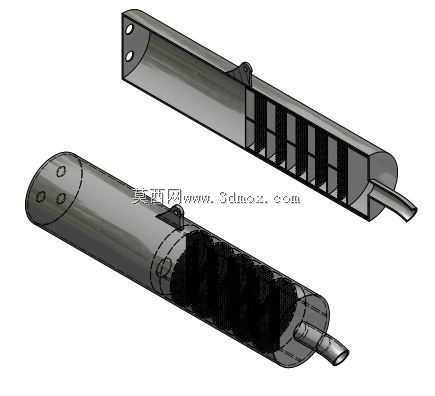

　　网孔的尺寸经过匹配计算，既要保证物料顺利通过，又能对大尺寸液滴进行破碎分散，避免出现壁流、沟流的工况。中心贯穿的两根拉杆承担整个构件的固定载荷，安装时拉杆两端通过螺母锁紧，将所有斜盘压紧成一个整体构件，可直接整体吊装进入反应器筒体内，不需要在筒壁额外焊接大量支撑件，能减少现场安装的焊接工作量，也避免了焊缝腐蚀带来的设备隐患。从安装边界来看，整个构件的外径与反应器筒体内径保持小间隙配合，间隙值控制在3-5mm，既方便构件顺利吊装就位，又能防止物料从构件与筒壁的间隙走短路，绕过分布段直接冲击催化剂床层；构件的总长度根据反应器进料段的预留空间调整，斜盘的数量、单片斜盘的厚度、相邻斜盘的间距都可以根据处理的物料通量、气液比参数做适配调整，

　　比如处理高粘度液相物料时，会适当加大斜盘间距、放大网孔尺寸，避免物料在构件上滞留结焦，堵塞通道。斜盘的偏转角度设计是整个构件的核心，角度过小会导致物料在斜盘表面的停留时间不足，分散效果打折扣，角度过大则会增加整个构件的压降，提升进料泵的能耗，常规工况下偏转角度控制在15-25度区间，能在分散效果和压降之间找到最优平衡点。另外，构件两端的圆形端板采用实心结构，一方面对堆叠的斜盘起到轴向定位作用，另一方面能避免进料直接冲刷最外侧的斜盘网面，延长构件的使用寿命，端板上预留的拉杆穿孔做了沉台处理，锁紧后螺母不会突出端板表面，避免吊装过程中刮蹭反应器内壁的防腐层。在实际运行过程中，这类构件还能起到一定的催化剂拦截作用，

　　当下方催化剂床层出现少量破碎颗粒时，斜盘的网面可以拦住随物料上行的催化剂碎粒，避免碎粒进入上游管线磨损进料阀、进料泵等设备，减少非计划停车的概率。建模过程中需要重点保证每片斜盘的偏转角度一致性，相邻斜盘的同轴度公差控制在0.2mm以内，避免堆叠后出现通道宽窄不均的问题，网面的建模需要还原实际冲孔的排布规律，保证开孔率与设计值一致，不能随意简化网孔结构导致模拟计算的压降、分布效果与实际工况出现偏差，拉杆的螺纹段长度要预留足够的锁紧余量，保证不同厚度的斜盘堆叠后都能可靠锁紧，不会在运行过程中受物料冲击出现松脱。
