环形嵌套式机械配套衬套组件结构

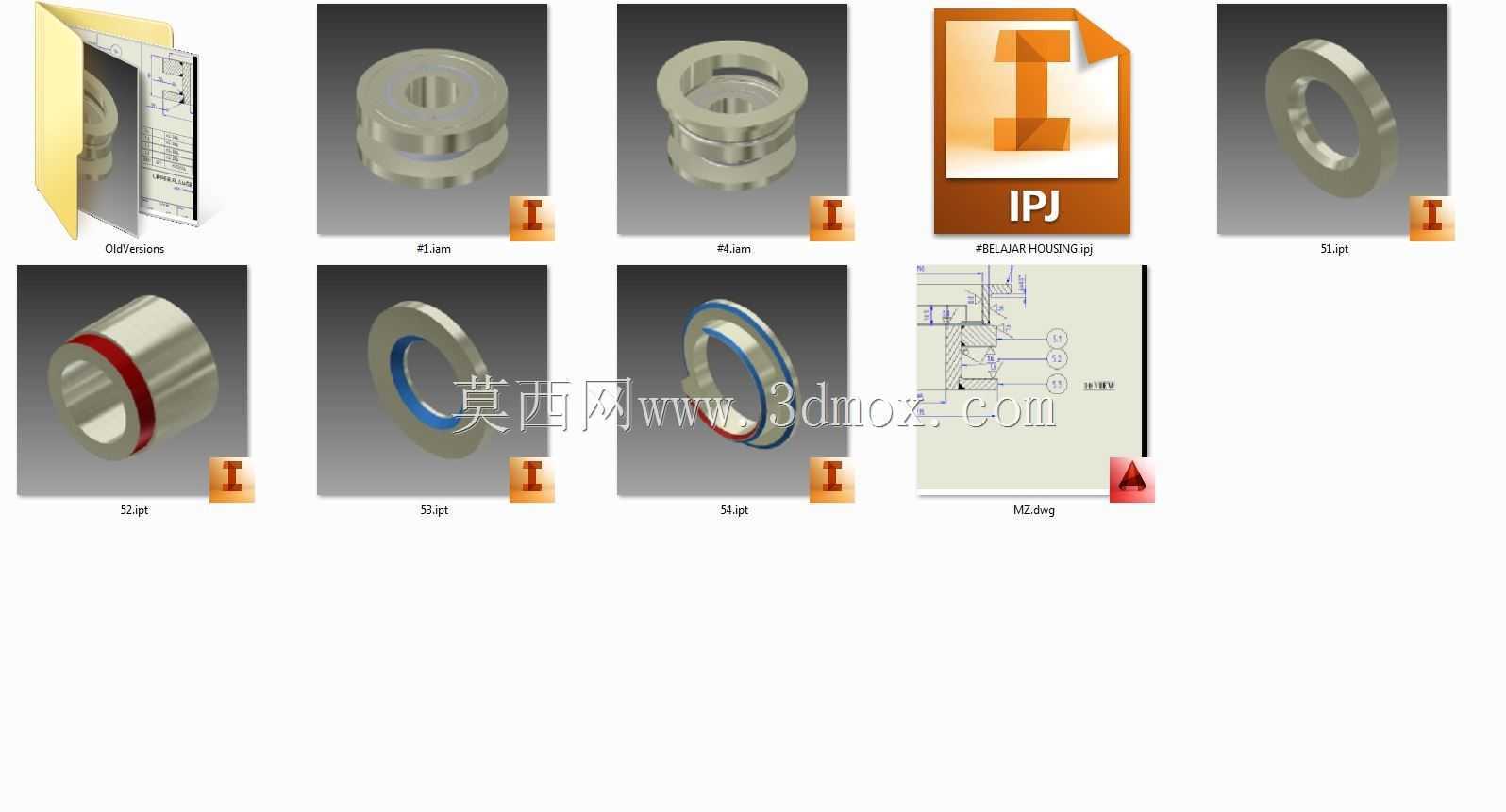

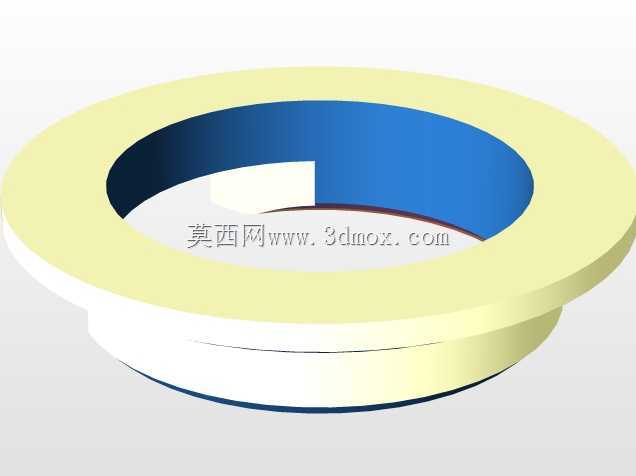

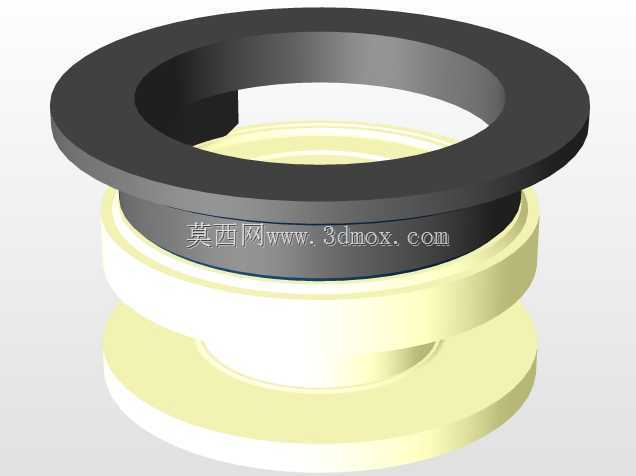

　　这类环形嵌套结构的零件，常应用在回转类传动机构的轴系配套场景中，不管是中小型减速机的输入输出轴定位段、普通机床主轴的辅助支撑位置，还是轻工输送设备的辊筒轴端，都能见到同结构零件的应用身影，核心作用是填补轴与安装座之间的配合间隙，同时承担轴向定位、径向载荷分散、配合面磨损补偿的功能，避免轴类主件直接与安装基座硬摩擦，降低核心传动件的更换维护成本。从结构细节来看，整套组件包含多组不同壁厚、不同内径尺寸的环形件，部分零件外圈开有均匀分布的卡槽结构，这类卡槽主要用于安装过程中的周向防转，配合端盖的卡爪嵌入后，可避免衬套在长期交变载荷下出现跟转移位的问题；还有部分环件内侧开有环形凹槽，这类凹槽是为了容纳润滑脂，在轴高速回转时形成稳定的油膜，

　　降低配合面的摩擦系数，减少运转过程中的温升。设计这类零件时，首先要匹配安装位置的轴径公差，通常与轴的配合选用过渡配合，与基座安装孔的配合选用间隙配合，保证拆装便利性的同时，不会出现运转过程中的窜动；其次要根据承载的径向载荷大小调整壁厚，载荷偏大的工况下，会适当增加环件的轴向宽度，增大接触面积来分散单位面积的承压，避免局部应力集中导致的零件变形。外形尺寸方面，整套组件的最大外径适配常规通用安装座的标准孔径，最小内径匹配常用的标准轴径尺寸，安装边界上，所有环件的端面都做了微小的倒角处理，既可以避免安装时刮伤轴面或安装孔内壁，也能引导零件顺利压入装配位置，不会出现卡滞问题；部分带凸缘的环件，凸缘厚度控制在标准端盖的沉槽深度范围内，

　　装配后凸缘端面与安装座端面齐平，不会额外占用轴向安装空间，也不会和周边的密封件、紧固件产生干涉。实际选型应用时，要注意不同环件的叠装顺序，带卡槽的防转环通常安装在最外侧靠近端盖的位置，带储油槽的润滑环安装在中间段，薄壁调整环则根据实际装配的轴向间隙需求选配，用来调整轴系的轴向窜动量，保证轴回转时的跳动量在允许公差范围内。这类零件的结构虽然看起来简单，但每一处尺寸细节都直接影响整套轴系的运转稳定性，比如环件的内外径同轴度公差通常要控制在0.02mm以内，端面与轴线的垂直度公差控制在0.015mm以内，否则装配后会出现轴回转卡滞、局部磨损过快的问题；表面粗糙度方面，与轴配合的内表面粗糙度要达到Ra1.6，

　　与安装孔配合的外表面粗糙度达到Ra3.2，既保证配合精度，也不会因为表面过于光滑导致润滑脂无法留存。在一些有轻度腐蚀的工况下，这类环件还会在表面做氧化处理，提升防锈能力，延长在潮湿工况下的使用寿命；如果是高速运转的场景，还会对环件做动平衡校正，避免高速回转时产生额外的振动，影响整套设备的运转精度。
