糖汁生产线用直列式法兰截止阀结构设计

　　这款直列式截止阀的应用场景锚定在糖汁生产加工的流体输送管路上，这类生产场景对管路控制阀的要求和普通工业水系统有明显区别——糖汁本身带有一定黏度，且生产过程中会伴随少量蔗屑类固体杂质，同时生产线的清洗环节会用到高温冲洗介质，这就要求阀门不能有容易积料的死角，流道要尽可能顺畅，密封结构要耐受一定温度的流体冲刷。从实际用途来看，它安装在糖汁输送的主管路分支节点、设备进出端位置，承担管路通断控制、流量调节的作用，日常生产时可以根据熬煮、澄清等工序的需求调整开度，控制糖汁输送的流量，检修下游设备时可以完全截断管路，避免糖汁泄漏造成物料损耗与生产现场污染。

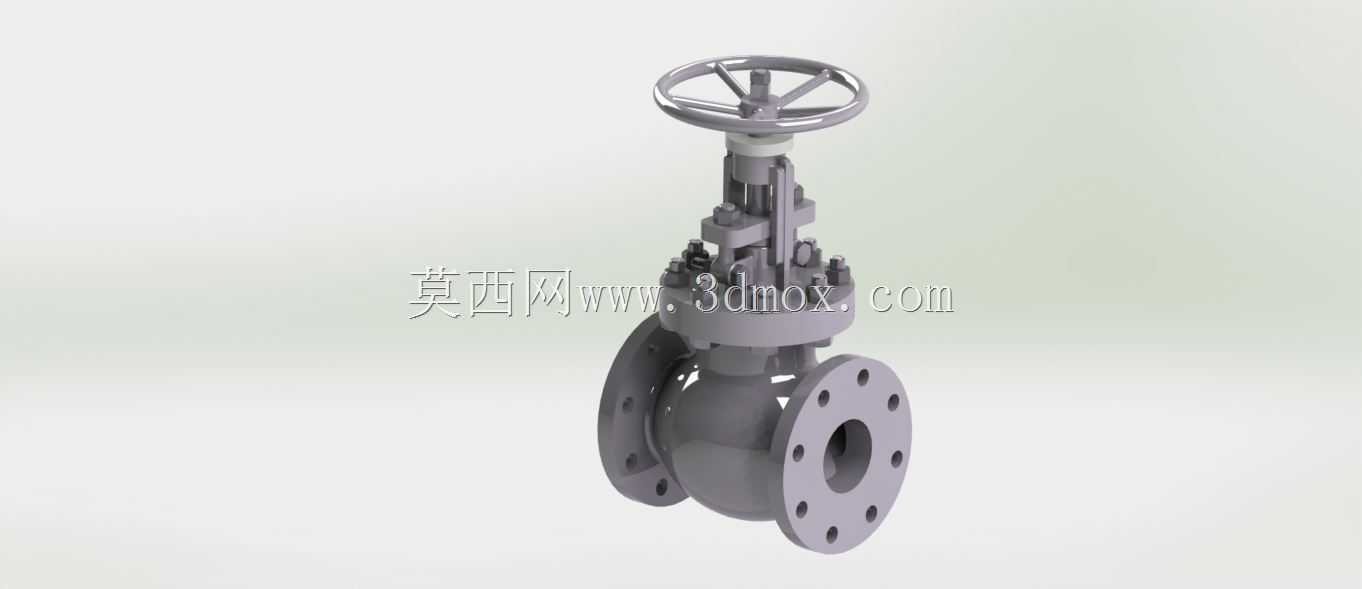

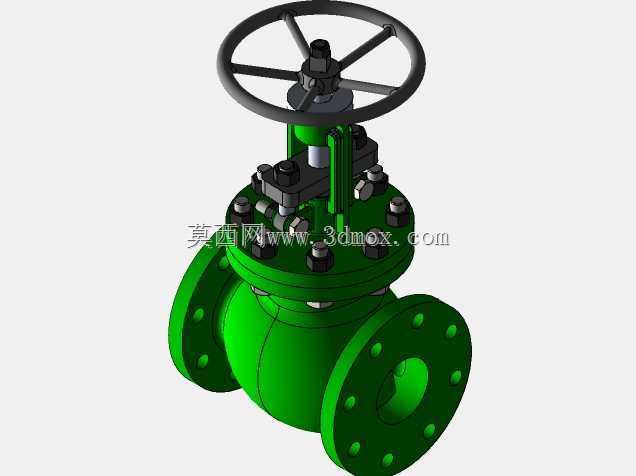

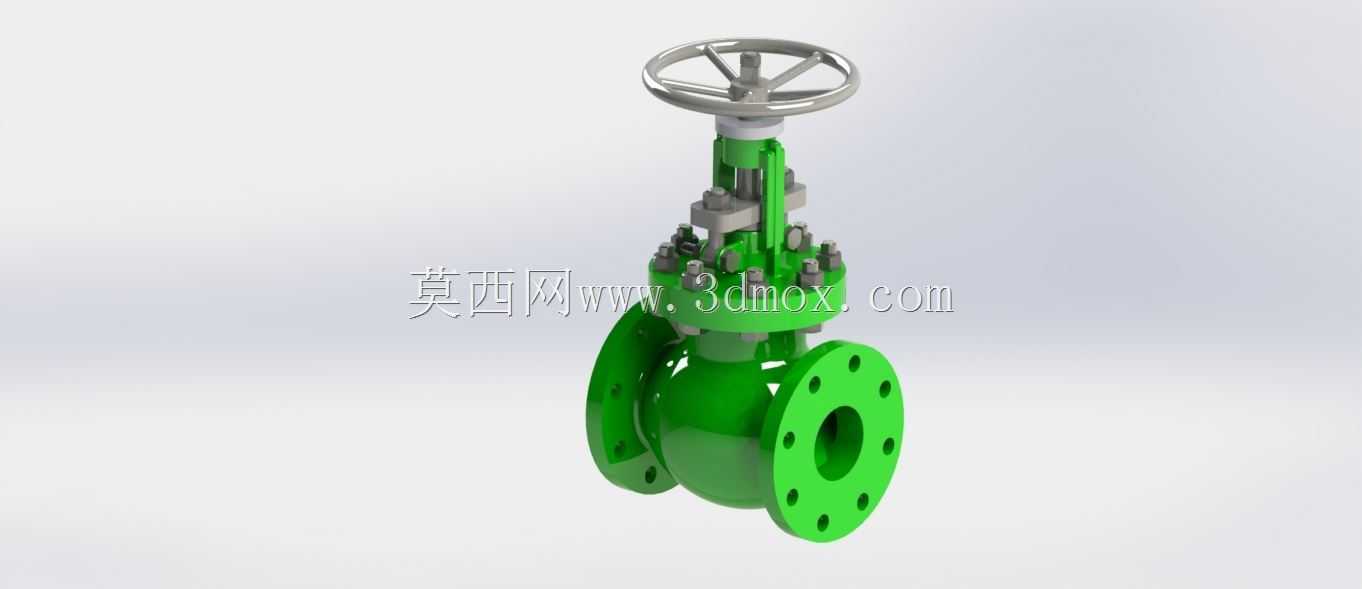

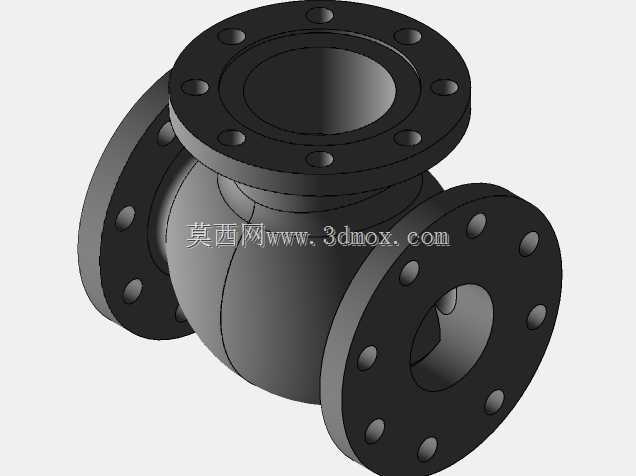

　　从功能特性上看，这款阀采用明杆结构设计，手轮转动时阀杆会做升降运动，操作人员在现场可以直接通过阀杆的伸出长度判断阀门的开度状态，不需要额外加装开度指示装置，很适合食品加工车间现场操作人员快速判断阀门工况。阀体采用直通式流道，和角式截止阀相比，流体在阀内的转向更少，压损相对更低，对于黏度偏高的糖汁介质来说，能减少介质在阀腔内的滞留，避免长时间滞留的糖汁焦化、变质影响整线产品品质。法兰连接的结构设计，让阀门和管路的对接安装更便捷，法兰端的密封面采用突面结构，配套耐温食品级密封垫片就能满足管路密封要求，日常维护拆卸时不需要大范围挪动相邻管路，只需要松开法兰螺栓就能将阀门整体拆下检修。

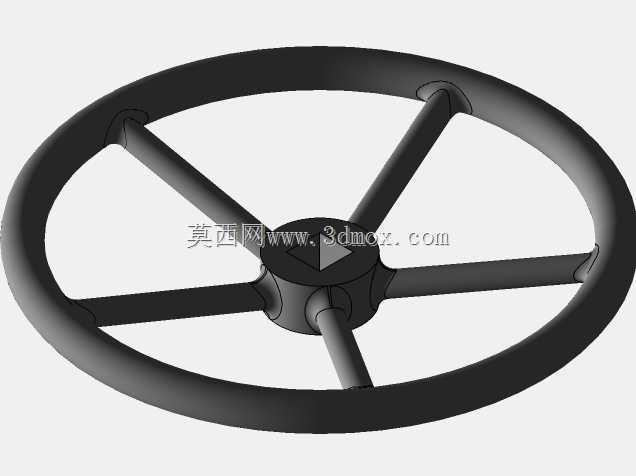

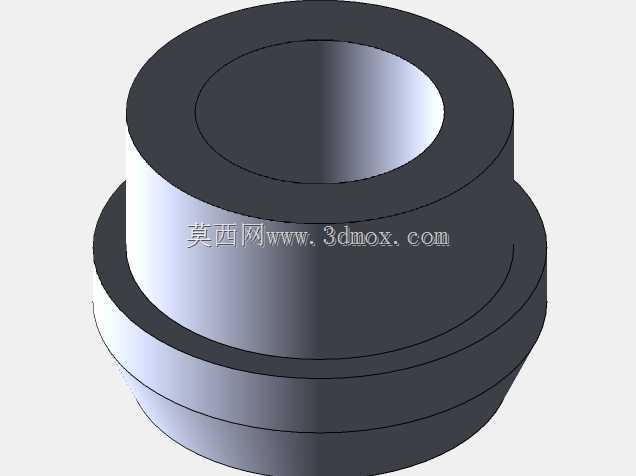

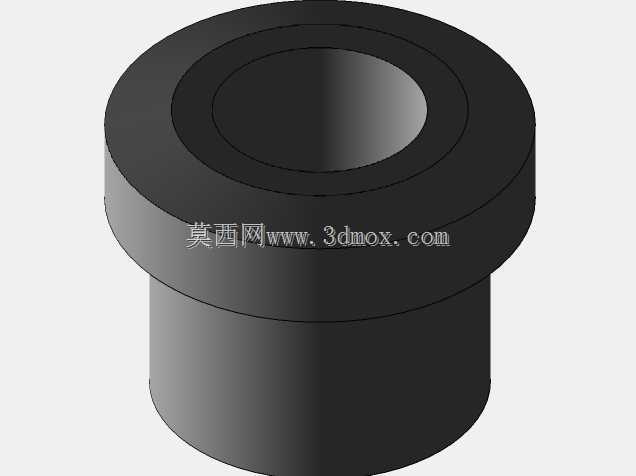

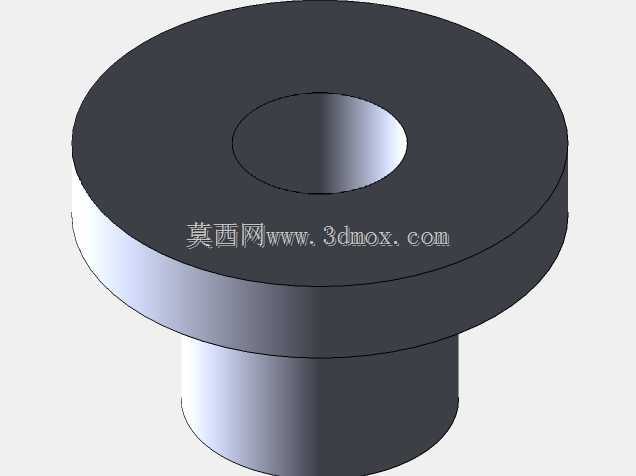

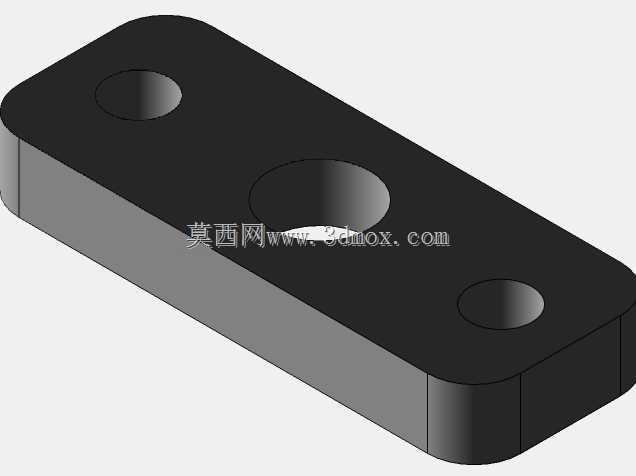

　　设计思路上，首先围绕糖汁介质的特性做了结构适配：阀瓣和阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时的密封比压更高，即使介质里带有细小的固体颗粒，关闭过程中阀瓣的锥面也能将颗粒推开，避免颗粒卡滞在密封面上造成内漏，同时锥面结构的密封面磨损后可以通过调整阀瓣的关闭行程补偿磨损量，延长阀门的整体使用寿命。阀杆的密封采用多层填料组合结构，靠近阀腔的位置采用耐糖汁腐蚀的密封填料，外侧采用防尘填料，既可以防止糖汁从阀杆位置外漏，也能避免车间环境里的粉尘、杂质进入阀杆填料腔，磨损阀杆表面影响密封性能。手轮采用轮辐式结构，直径经过力矩匹配计算，操作人员不需要加额外的加力杆，只需要徒手操作就能达到阀门密封所需的关闭力矩，避免过度用力造成阀杆、阀瓣的结构损坏。阀体外部的加强筋布置在法兰和阀体中腔的连接位置，既可以增强阀体整体的刚性，承受管路输送时的压力波动，也不会在阀体外部形成容易积灰的凹槽结构，方便车间日常清洗时冲净阀体表面的积尘。

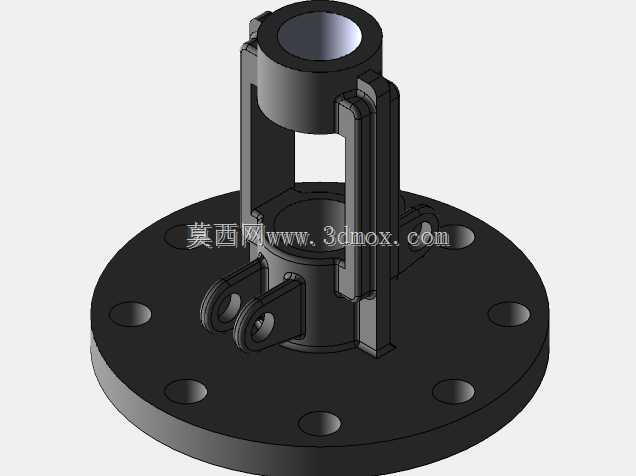

　　从安装边界和尺寸适配来看，这款阀的结构长度符合法兰连接截止阀的常规管路安装尺寸，两端法兰的螺栓孔数量、孔径、孔距匹配同压力等级的工业管路法兰标准，安装时不需要对现有管路做额外的切割改造，直接对接原有管路法兰即可。阀门的手轮安装高度在阀体顶部，手轮转动时的最大外伸直径不会超出阀体两侧法兰的外轮廓太多，安装在并排布置的管路之间时，不会和相邻管路、管架发生干涉，预留的操作空间足够操作人员站在阀门侧面完成开关操作。阀杆升到最高位置时的总高度经过核算，不会和上方的厂房管线、桥架发生碰撞，同时阀杆顶部预留了加装执行器的连接接口，如果后续生产线要做自动化改造，不需要更换阀体，只需要在阀杆顶部加装电动或者气动执行机构，就能实现阀门的远程自动控制，适配生产线后续的升级需求。整体结构没有采用复杂的异形零件，大部分零部件都采用通用截止阀的成熟结构尺寸，日常维护时的备件采购、更换都很方便，很适合食品加工生产线这类对设备可靠性、维护便捷性要求较高的应用场景。
