5×5mm高度2mm贴片功率电感三维结构

　　做消费类电子PCBA布局的时候，最常碰到的板上空间受限问题，往往就卡在几个功率器件的占位上，这类5mm见方、总高2mm的贴片电感，就是高密度布板场景里绕不开的选型对象。从实际量产项目的适配场景来看，这类电感主要用在便携设备的DC-DC Buck电路里，不管是手持终端的电源回路、蓝牙模块的滤波支路，还是小型工控板的本地供电储能，都能看到同封装规格器件的身影——它的核心作用是在开关电源导通阶段储存磁能，关断阶段向负载释放能量，同时滤除回路里的高频纹波，避免电源噪声串到后端的敏感模拟电路里，影响射频或者采样模块的工作精度。

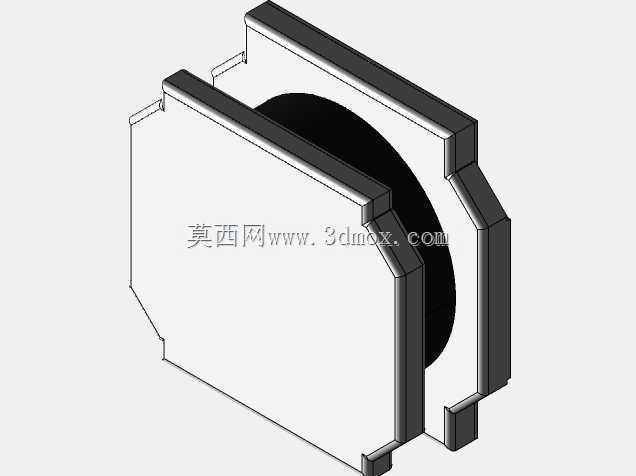

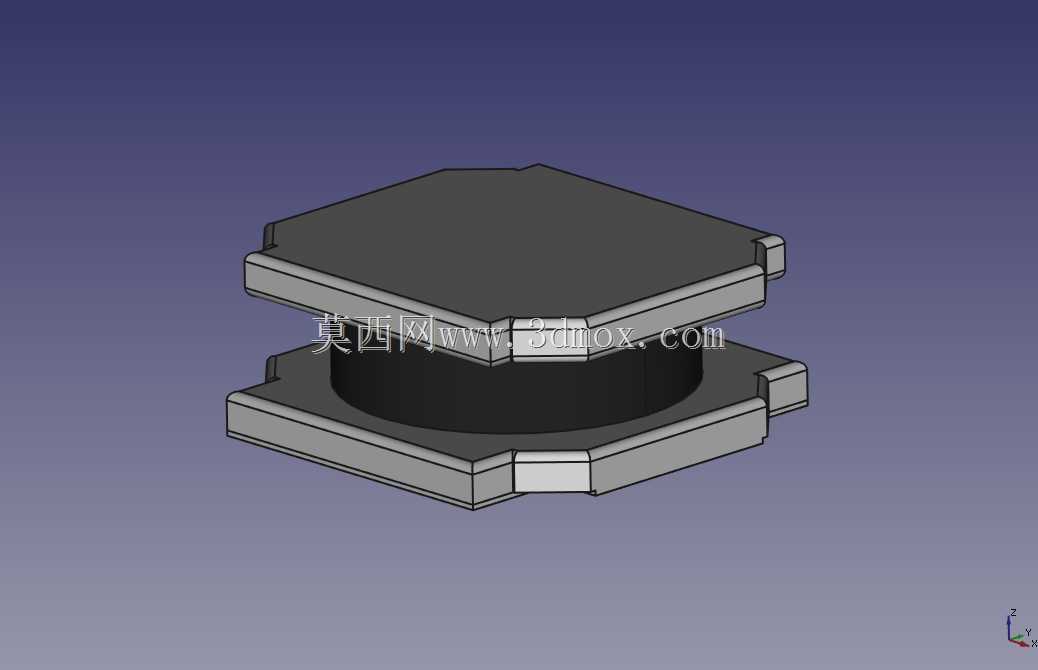

　　从结构设计的角度拆解这个模型，能看到它采用的是屏蔽式绕线结构，中间的磁芯是闭合磁路设计，和开放式工字电感相比，能大幅降低漏磁，避免对周边的霍尔元件、磁传感器或者高精度电阻造成磁干扰，这也是为什么高密度贴装的板卡基本都会选屏蔽结构贴片电感的原因。上下两端的金属端盖是直接和绕线端子焊接连通的，端盖做了切角处理，四个角的避让结构刚好对应SMT贴装时的焊盘对位基准，贴片机吸嘴抓取的时候，上表面的平整平面可以提供足够的真空吸附面积，不会因为表面凹凸导致吸料偏位，这一点在高速贴装线的生产适配里非常关键——如果元件上表面没有足够的平整吸附区，吸嘴取料时的漏气率会直线上升，直接拉高产线的抛料率。

　　尺寸边界是这个模型最需要在选型和建模时重点关注的部分，本体长宽严格控制在5mm×5mm，总安装高度2mm，这个高度是包含端盖厚度的整体尺寸，做PCB布局的时候，要注意元件上方的结构件避让空间不能小于2.2mm，留出SMT焊接后的锡膏厚度公差以及元件本身的尺寸公差，避免结构件装配时压到电感本体造成磁芯碎裂。焊盘的设计要匹配端盖的焊接面宽度，不能做的过宽或者过窄：过宽容易在回流焊时因为锡量过多导致元件立碑，过窄则会降低焊接强度，在设备做跌落测试的时候容易出现焊点脱落的问题。另外端盖侧面的凸台结构，是专门为了增加焊锡的爬锡面积设计的，焊接时锡膏会顺着凸台和焊盘形成包裹性的焊点，比平面端盖的焊接可靠性高很多，能通过更严苛的温度循环和机械振动测试。

　　建模的时候要注意磁芯和端盖的配合公差，磁芯的外径要比端盖的内圈尺寸小0.05mm左右，留出点胶固定的胶层空间，实际生产中端盖和磁芯是通过耐高温环氧树脂粘接固定的，胶层厚度控制在0.02-0.04mm之间，既不能太厚导致整体高度超差，也不能太薄导致粘接强度不足，过回流焊的时候高温下出现端盖脱落。绕线部分隐藏在磁芯内部，建模时不需要把每一圈漆包线都建出来，只要保留外部的结构特征就可以满足结构干涉检查、SMT钢网设计、整机装配仿真的需求，毕竟做结构设计的时候，我们只需要元件的最大实体边界来做空间校验，不需要还原内部的绕线细节。

　　在实际选型替换的时候，只要是同封装尺寸、同饱和电流、同DCR参数的电感，都可以在这个焊盘封装上通用，这也是标准化贴片元件的优势——不需要为不同厂商的同规格元件单独设计封装，只要按照这个5×5×2mm的外形尺寸做封装库，就能适配绝大多数厂商的同规格屏蔽功率电感，大幅减少硬件设计的重复工作量。另外要注意，这类电感的磁芯材质一般是铁氧体或者合金粉材质，建模的时候不需要区分材质，只要在BOM里标注清楚参数即可，三维模型的核心作用是给结构工程师提供准确的外形和安装基准，确保在设计阶段就能排查掉元件和结构件、周边元件的干涉问题，避免打样后才发现元件高度超差、和外壳碰件这类低级问题，减少改板次数，缩短项目的研发周期。
