共模抑制扼流圈电感三维结构设计

　　在开关电源、工控驱动板、车载电子控制单元的EMC整改环节，共模扼流圈是抑制线路共模干扰的核心被动元件，本次建模的这款插装式共模扼流圈，针对板载安装场景做了结构适配，完全匹配量产元件的实际装配边界。从实际应用场景来看，这类扼流圈通常串联在交流输入端口或者直流母线的进线侧，当线路上出现共模形式的高频干扰电流时，绕制在磁环上的两组同向绕组会产生同向的磁场，大幅提升磁芯对高频干扰的感抗，将干扰能量以磁滞损耗的形式耗散掉，而对于正常传输的差模工作电流，两组绕组产生的磁场方向相反相互抵消，不会对正常的功率传输造成额外损耗，这也是共模扼流圈区别于普通差模电感的核心功能逻辑。

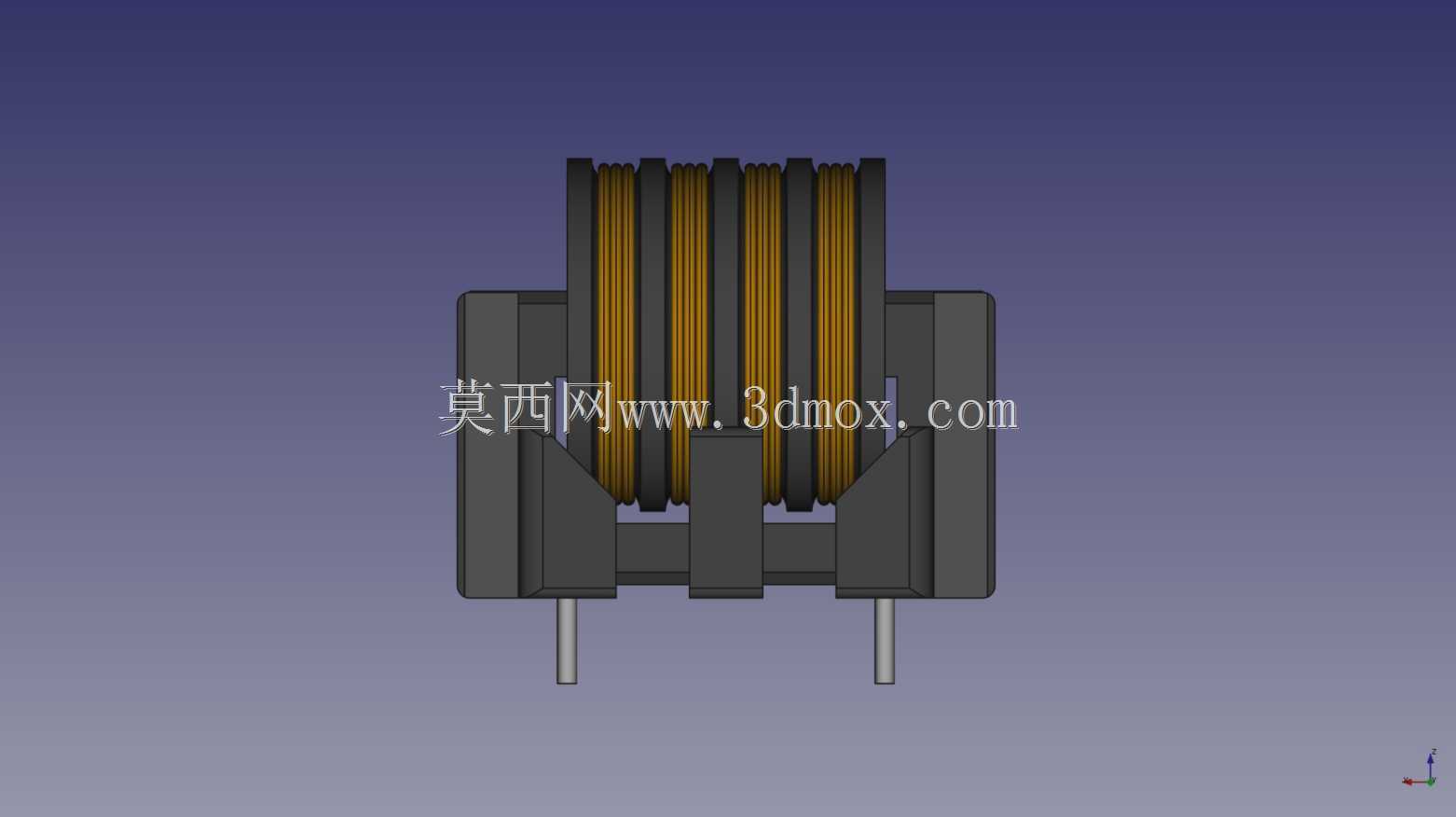

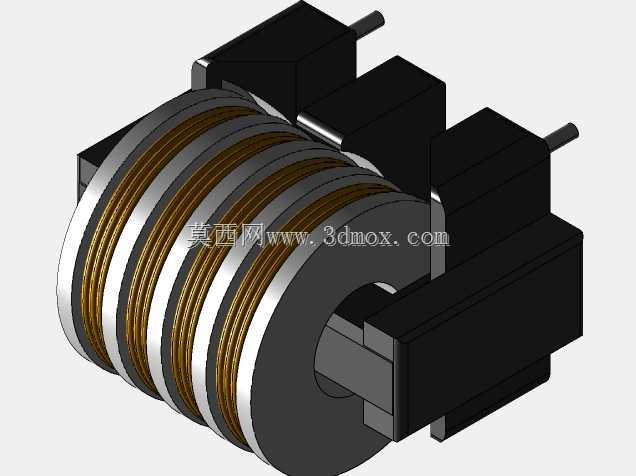

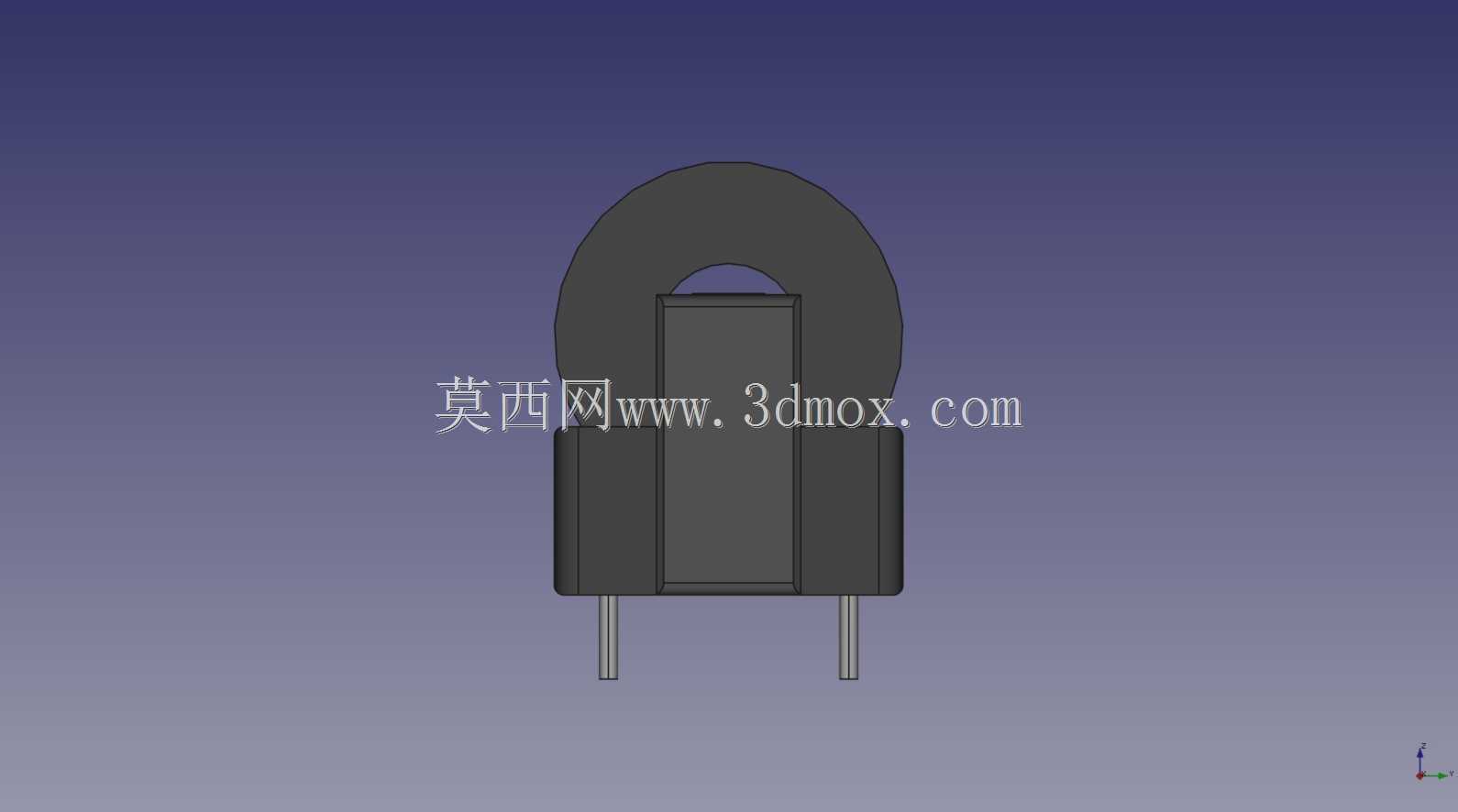

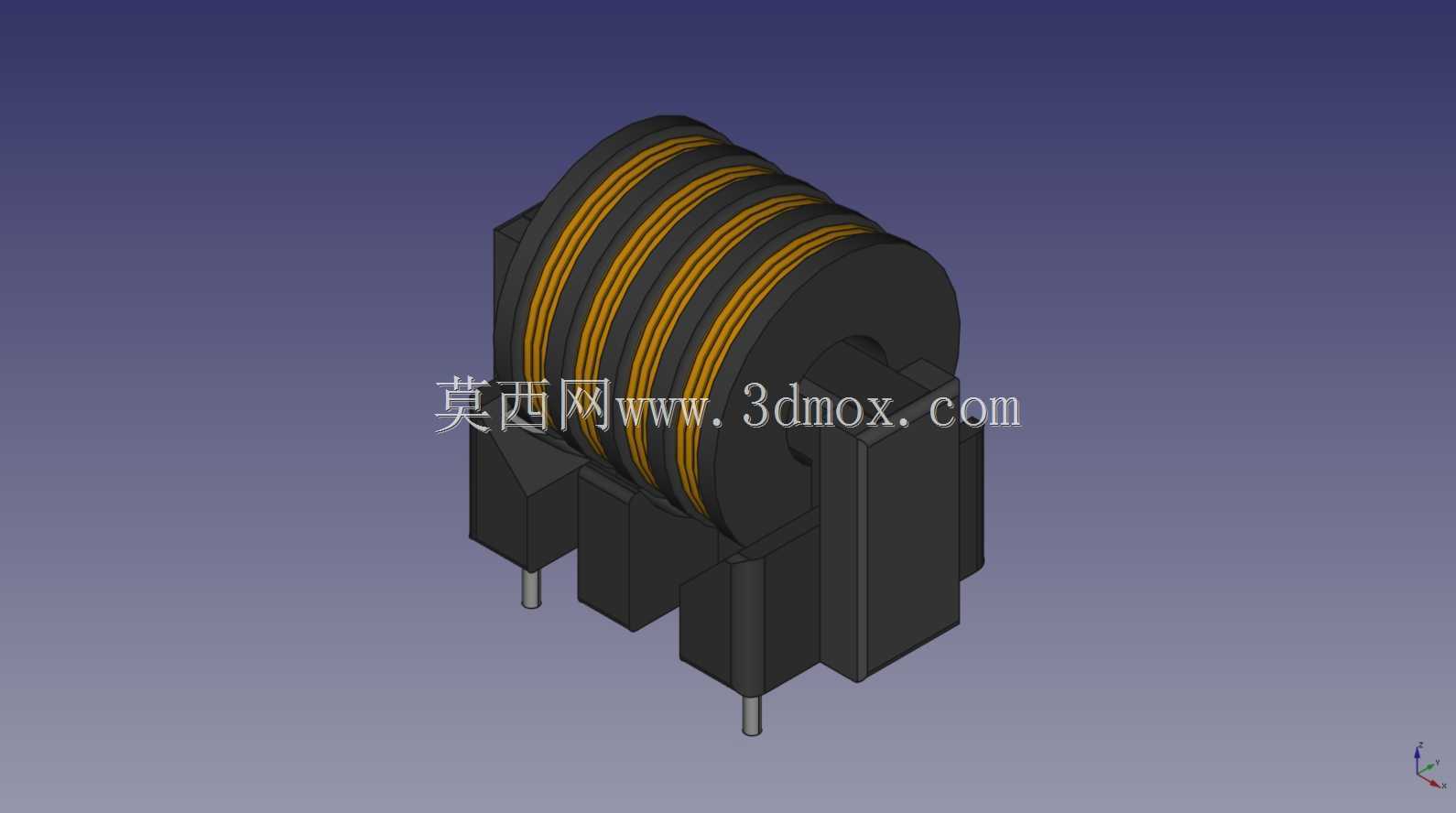

　　从结构设计思路来看，这款扼流圈采用卧式插装的骨架结构，磁芯选用高磁导率的铁氧体环形磁芯，绕组采用多股绝缘漆包线并绕的方式，均匀排布在磁环的圆周面上，绕组之间保留均匀的匝间距，既可以避免绕组间的分布电容过大削弱高频滤波效果，也能保证绕组散热路径通畅。骨架部分采用耐高温的热固性工程塑料注塑成型，骨架底部设置了两个对称的定位凸台，刚好可以卡入PCB板上对应的定位孔内，在波峰焊工序中可以避免元件出现偏移浮高的问题，引脚采用镀锡铜质插针，引脚直径和伸出长度完全符合行业通用的插装元件标准，不需要额外做封装修改就可以直接适配常规厚度的PCB板设计。

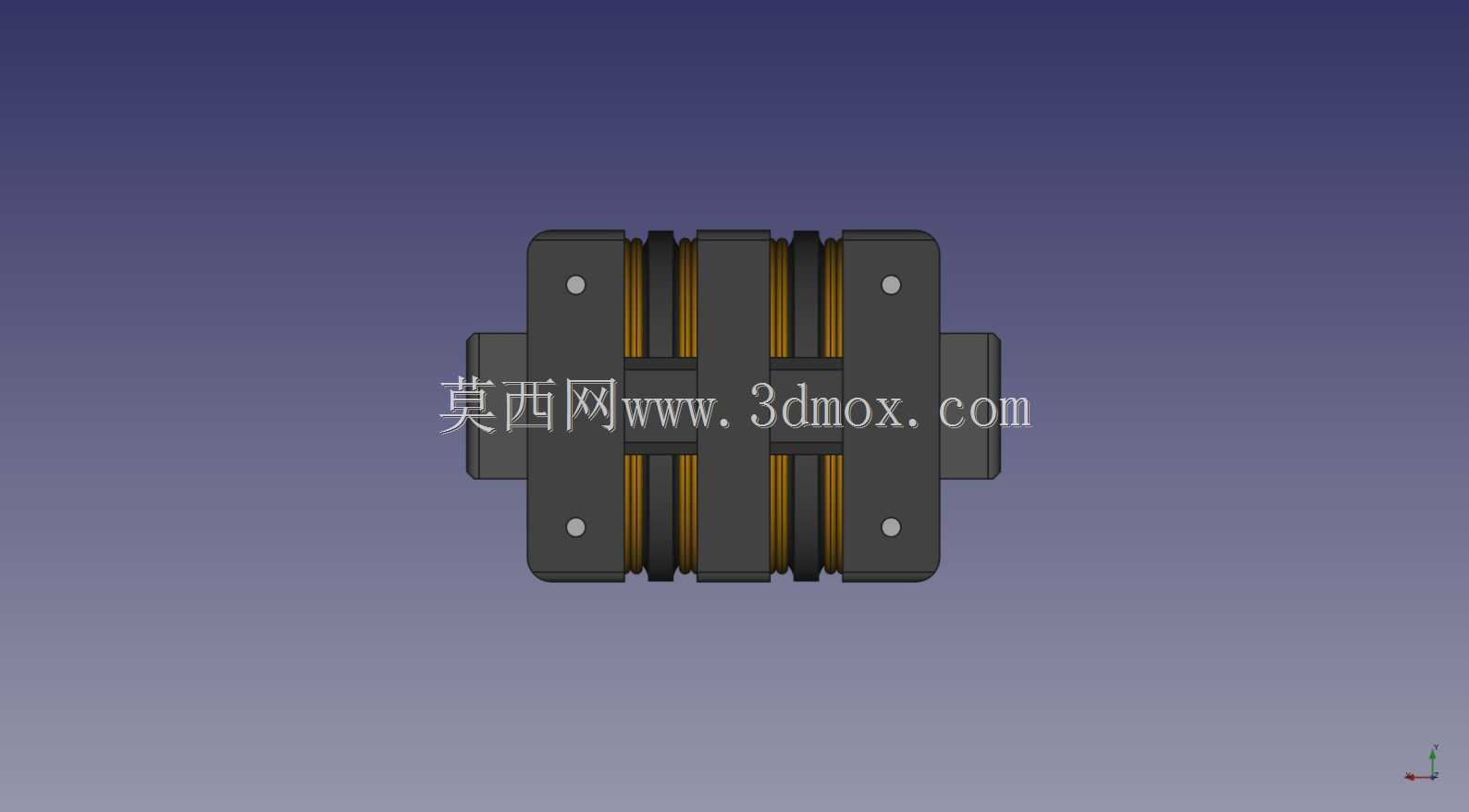

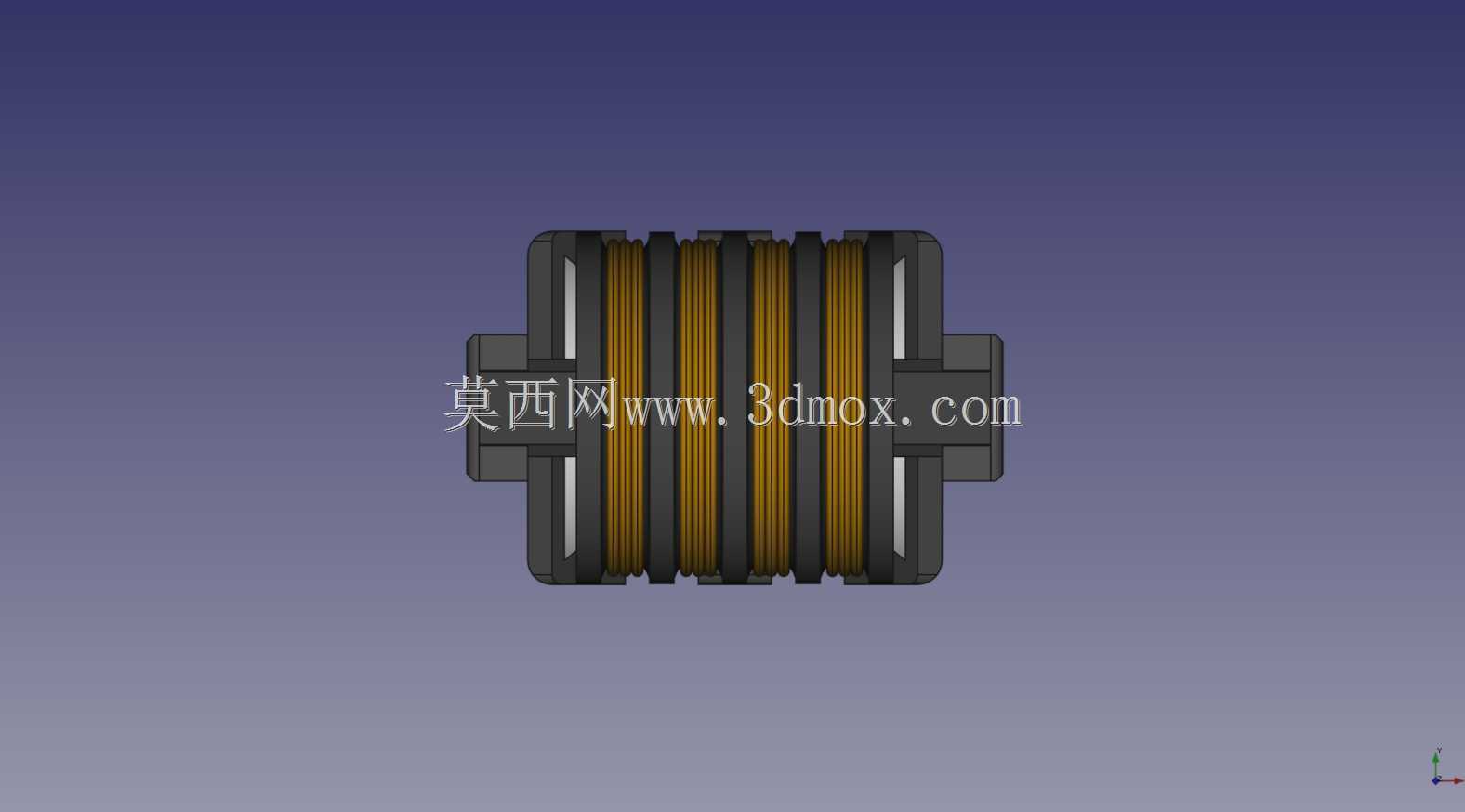

　　从安装边界尺寸来看，这款扼流圈的整体高度控制在板载元件的常规限高范围内，不会和上方的结构件或者散热片产生干涉，本体的宽度方向预留了足够的安规爬电距离，绕组外侧和相邻元件的焊盘之间的距离满足强电回路的安规要求，不需要额外增加绝缘挡片。在建模过程中，特意还原了绕组外层的绝缘包覆层结构，以及骨架底部的引脚固定结构，甚至连磁芯和骨架配合的卡扣结构都做了1:1的还原，不管是用来做PCB板的3D布局干涉检查，还是做设备整机的EMC结构仿真，都可以直接调用，不需要再做额外的结构简化。很多结构工程师在做板级布局的时候，往往会忽略共模扼流圈的实际本体尺寸，只按照 datasheet 上的标注尺寸预留空间，实际量产的时候经常出现绕组直径偏大、和旁边的电解电容或者接插件产生干涉的问题，这个模型完全按照实物的实际外形做了还原，包括绕组绕制之后的实际外轮廓尺寸，都和量产元件保持一致，可以有效避免设计阶段的尺寸误判。另外在引脚的建模上，特意保留了引脚根部的应力释放弯折结构，这个结构是很多通用封装模型会忽略的细节，实际生产中这个弯折结构可以吸收PCB板受热变形产生的应力，避免引脚出现虚焊或者磁芯被应力挤裂的问题，在做结构仿真的时候，这个细节也能更准确地还原元件在板上的实际受力情况。
