伯恩斯SRF0703贴片功率电感器三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片功率电感的三维模型精度直接影响整机装配的干涉校验结果，很多结构工程师在做板级堆叠时，常因为电感模型的安装边界、外形公差标注不准，导致SMT回流焊后出现元件顶壳、焊盘对位偏移、邻近元件爬电距离不足等问题，这款伯恩斯SRF0703系列贴片电感的三维结构，完全依照实际量产元件的实测尺寸逆向构建，能直接导入各类ECAD与MCAD协同设计环境，完成板级布局的空间校验。

　　从实际应用场景来看，这款电感主要承担DC-DC回路的储能、差模噪声滤波作用，常见于便携设备的电源管理模块、工控板卡的信号调理回路、车载娱乐系统的供电输入端，这类应用场景对元件的安装高度、占板面积都有严格限制，尤其是薄型化消费电子的内部堆叠，留给功率电感的Z向空间往往不足3mm，设计时如果仅参考 datasheet 上的二维尺寸标注，很容易忽略电感本体顶部的圆弧过渡、引脚焊端的突出量，导致后期结构试装时出现干涉。

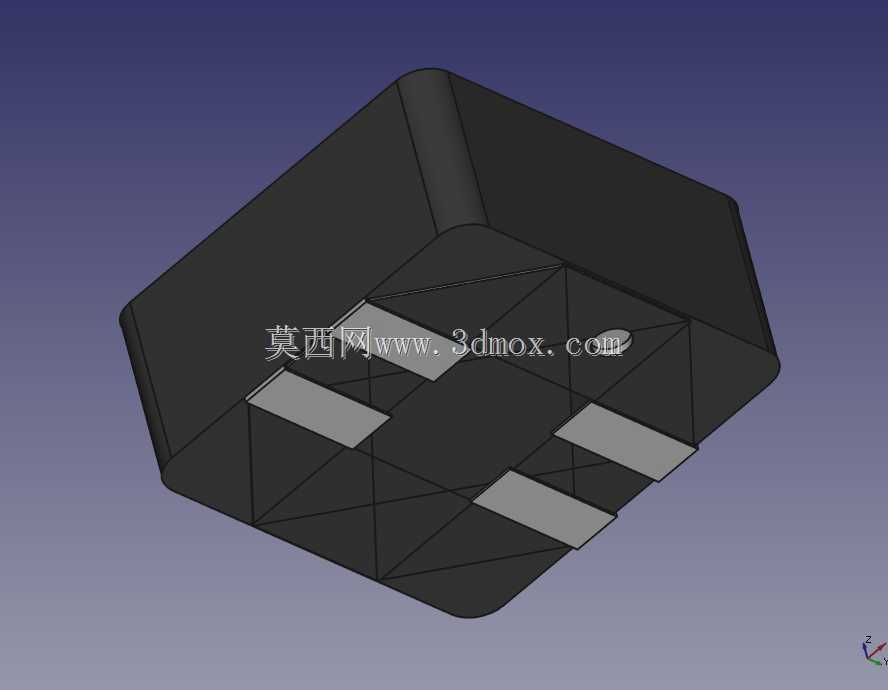

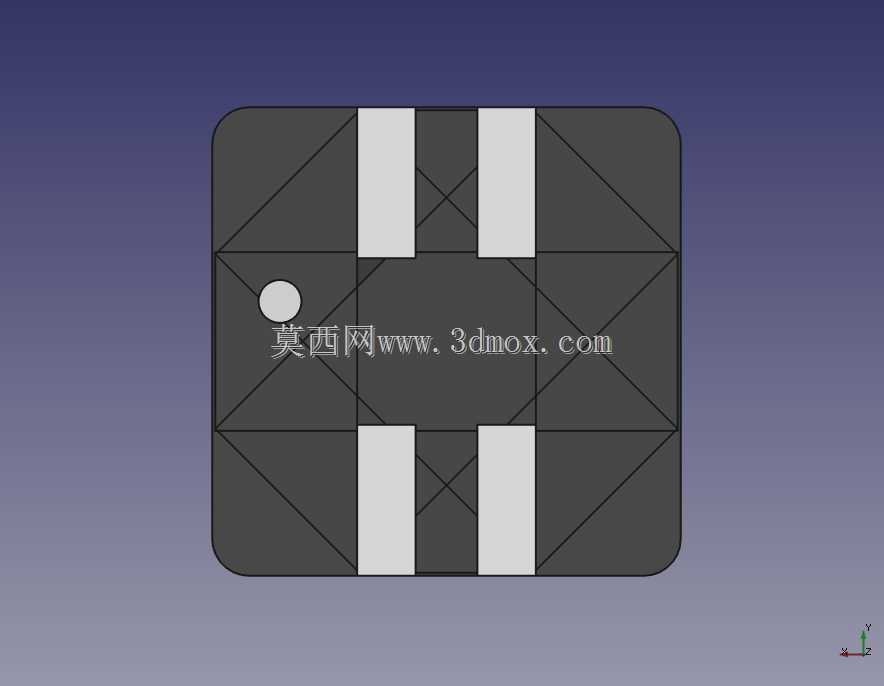

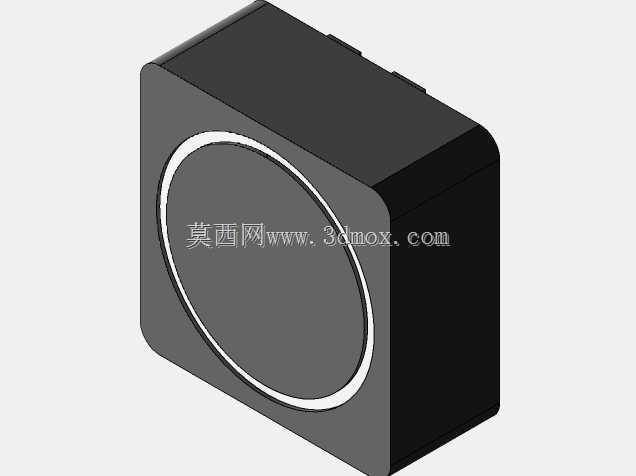

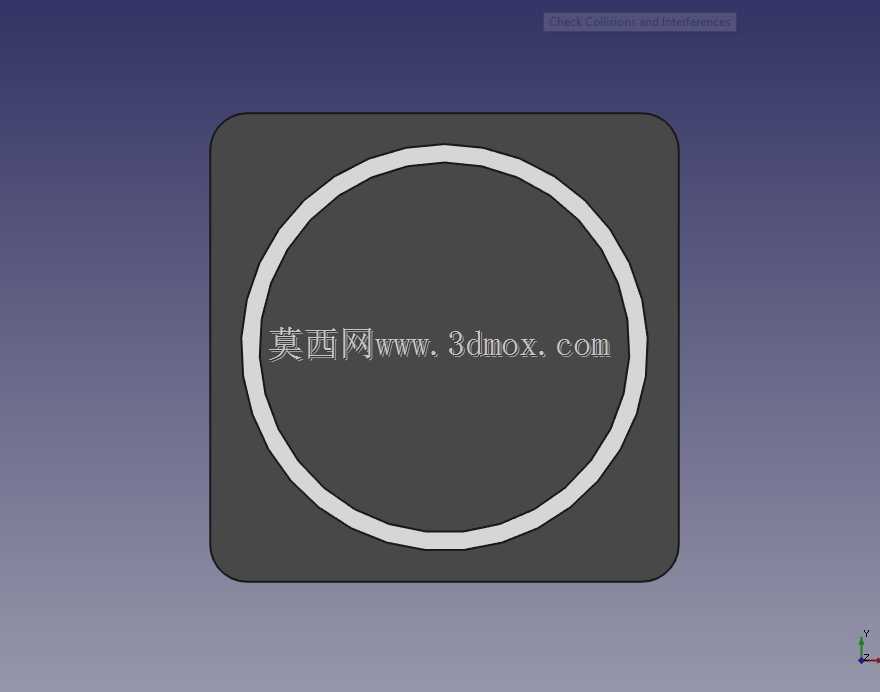

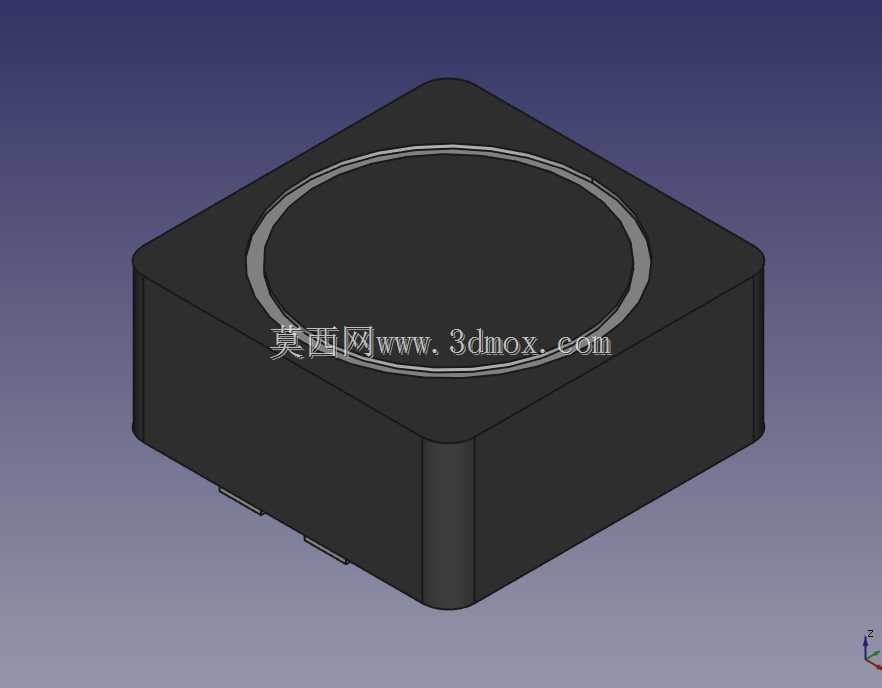

　　这款模型在构建时完全还原了实物的结构特征：本体采用方形圆角塑封结构，顶部有环形的磁芯封装边界，底部两侧伸出对称的贴片焊端，焊端的厚度、伸出长度都按照实际SMT焊接的工艺要求做了还原，没有做过度的简化处理。很多工程师在建模时容易忽略塑封本体的脱模斜度、边角的R角尺寸，导致模型导入装配后，和邻近的屏蔽罩、塑胶支架的间隙计算出现偏差，这款模型把本体四个侧边的微小脱模斜度、底部焊端的倒角都做了准确还原，能直接用于生成精确的装配干涉检查报告。

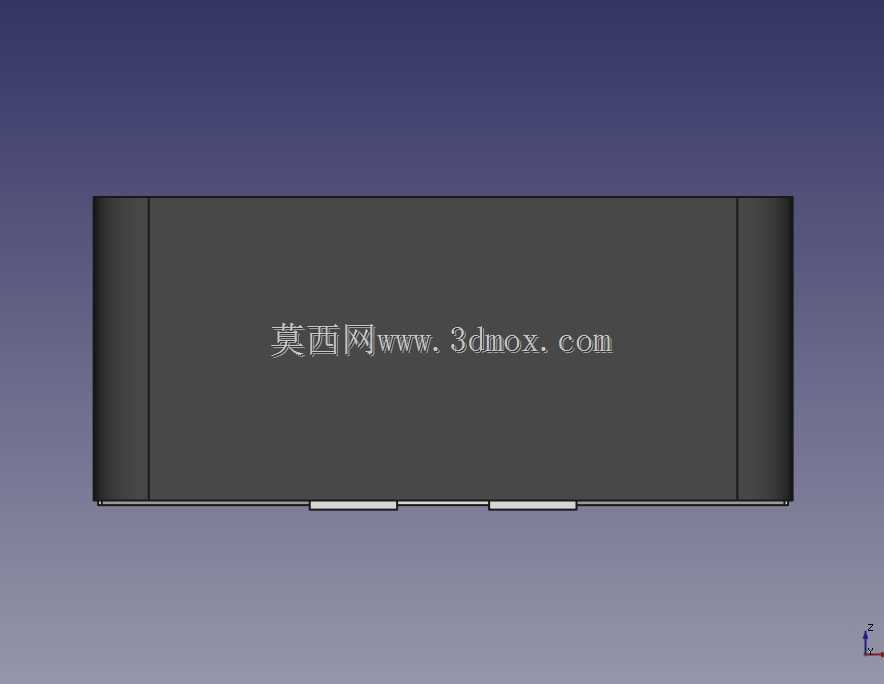

　　从安装边界来看，这款电感的占板尺寸严格对应0703封装规格，建模时预留了SMT焊接所需的焊盘外延空间，本体的最大外形轮廓、焊端的共面度公差都在模型里做了对应体现，在做PCB布局时，可以直接把模型对齐焊盘坐标，快速校验元件和周边走线、过孔、其他贴片元件的安全距离，尤其是在高密度板卡的布局中，功率电感往往是板上高度较高的元件之一，准确的Z向尺寸能帮助结构工程师快速评估外壳和元件之间的安全间隙，避免后期开模后出现元件顶到外壳内壁的问题。

　　从设计思路上，这款模型没有做不必要的细节冗余，比如没有还原内部磁芯绕组的复杂结构，因为结构设计、板级布局阶段不需要考量内部绕组的排布，只需要准确还原外部装配所需的所有轮廓特征，既保证了装配校验的精度，又不会因为模型面数过多导致大型装配体卡顿。模型的所有特征都采用参数化构建，后续如果需要调整封装尺寸、适配同系列不同感值的元件，只需要修改对应参数就能快速衍生出同系列其他型号的模型，不需要从零开始重建。

　　在实际选型建模工作中，很多工程师会直接从元件厂商官网下载简化的STEP模型，但这类模型往往会省略很多工艺细节，比如塑封本体的合模线位置、焊端的镀层厚度对应的微小尺寸差，导致做热仿真、结构应力仿真时出现边界条件偏差，这款模型在构建时参考了实际量产元件的三坐标扫描数据，所有外部轮廓的尺寸公差都控制在±0.02mm以内，完全满足结构设计、装配校验、仿真前处理的精度要求。对于做电源模块设计的工程师来说，这款模型还能直接用于生成整机的BOM预览、装配指导文件的渲染素材，不需要额外做模型的修整工作。

　　另外，这款电感的贴片焊端结构完全依照回流焊工艺的要求设计，模型里焊端的下表面和PCB接触面做了平面度的还原，在做SMT工艺仿真时，可以直接导入模型计算焊膏印刷的厚度、回流焊过程中的元件应力分布，提前预判可能出现的立碑、虚焊等工艺问题。很多初次做板级结构设计的工程师，容易忽略贴片元件底部和PCB表面的间隙，这个间隙是焊膏熔化后形成的焊缝高度，模型里也准确还原了这个间隙尺寸，能帮助工程师准确计算元件的实际安装高度，避免因为忽略焊缝高度导致的Z向空间计算错误。
