G124MF标准多电脑机外壳结构设计

　　在工业控制、嵌入式设备集成、小型工控终端部署场景中，设备外壳的选型与结构适配直接决定了内部电路板、电子元件的防护可靠性与现场安装便捷性，这款G124MF标准型多电脑机外壳，正是面向这类集成需求开发的标准化防护壳体方案。从实际工程应用角度看，这类壳体常被用于车间现场的小型数据采集终端、分布式IO控制模块、边缘计算网关的外层防护，能够适配多数标准尺寸的PCB板安装，在工业现场多尘、存在轻微振动的安装环境下，为内部电子元件提供稳定的物理防护与安装支撑。

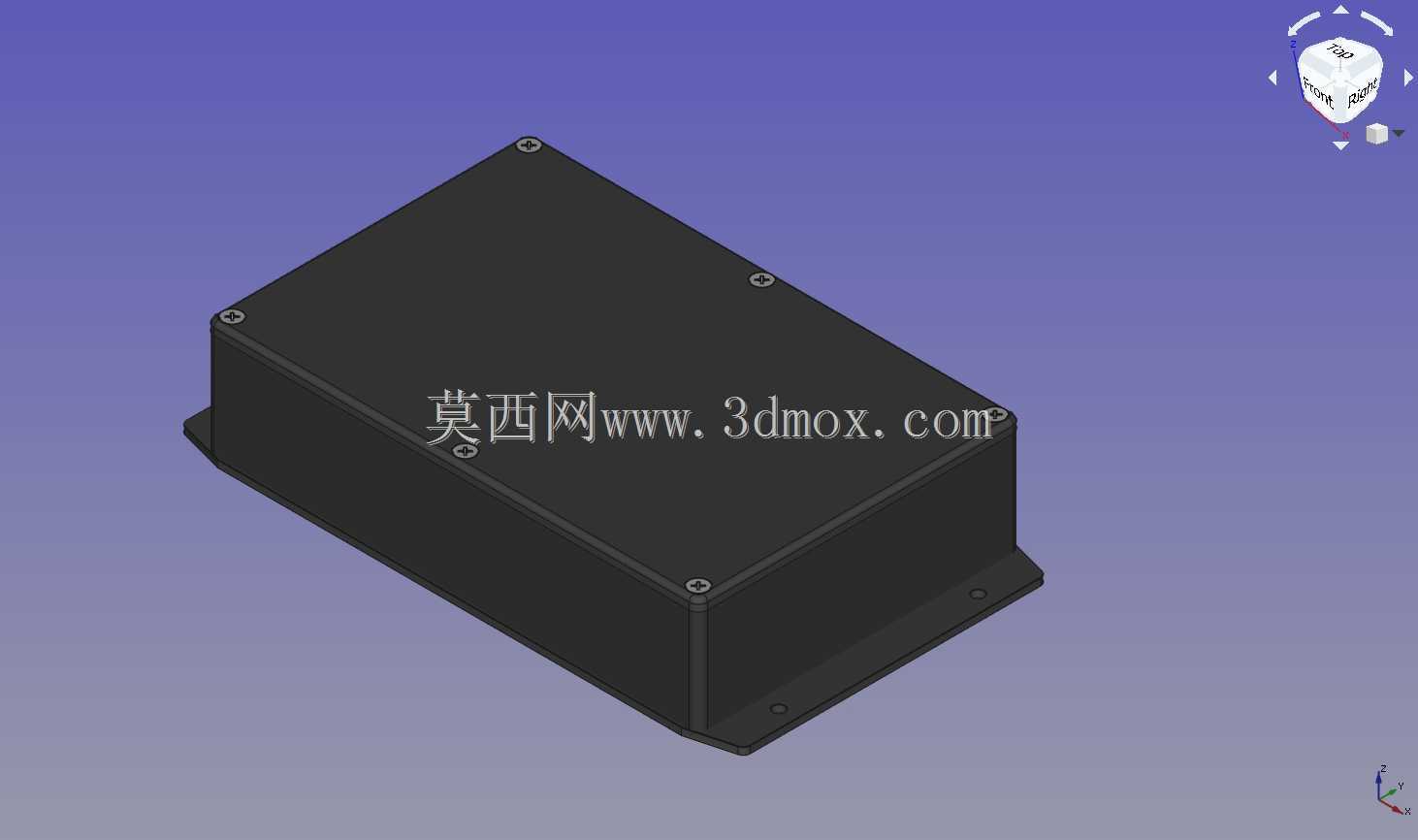

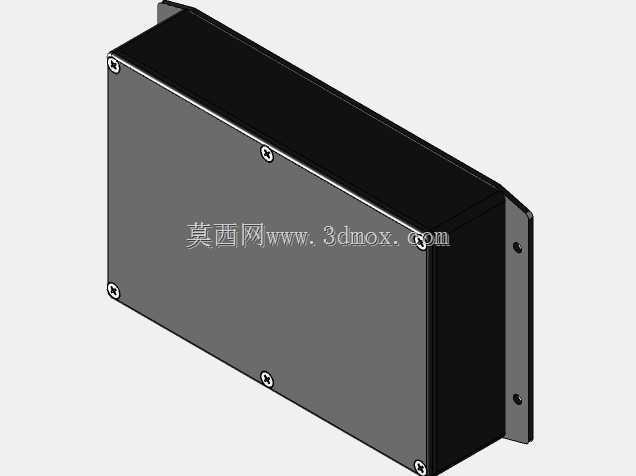

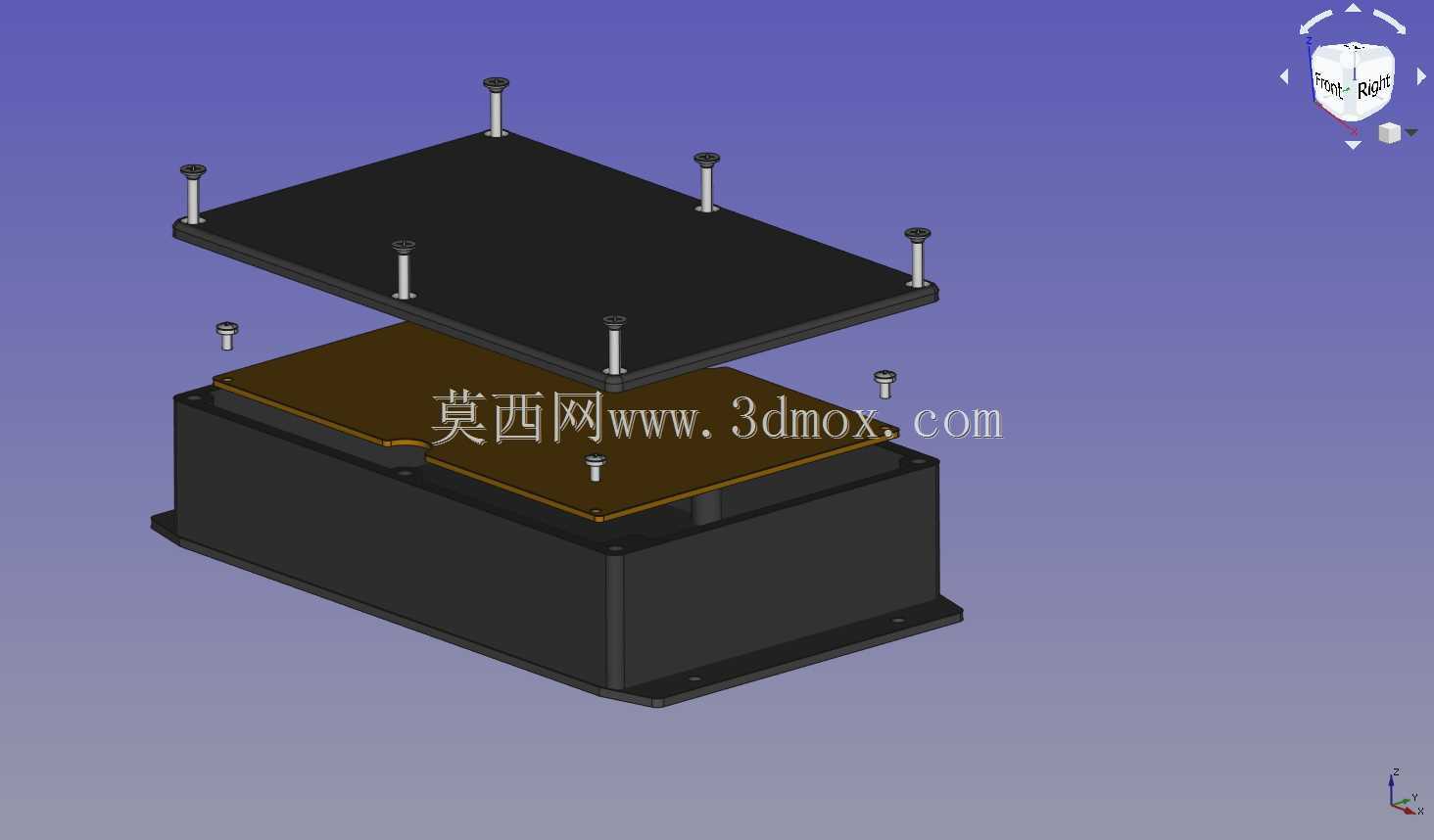

　　从结构设计逻辑来看，这款壳体采用分层式组装结构，底部为带安装法兰的基座腔体，是承载内部PCB板与核心元件的主体结构，基座侧边的法兰边预留了固定安装孔位，可直接通过螺栓将整个壳体固定在设备面板、安装支架或者墙面基座上，不需要额外设计转接安装件，大幅降低现场安装的适配工作量。中间层设置了绝缘隔离衬板，能够将底部腔体的电子元件与顶部盖板形成物理隔离，避免顶部安装的螺钉过长触碰到内部线路造成短路风险，同时衬板也能起到一定的电磁屏蔽辅助作用，减少外部电磁干扰对内部电路的影响。顶部盖板为平整的金属盖板，通过多组螺钉与底部基座实现紧固连接，盖板表面预留的螺钉安装位做了沉孔设计，螺钉锁紧后表面不会出现凸起，既保证了壳体外观的平整性，也避免凸起的螺钉头在安装过程中剐蹭周边线路或者操作人员。

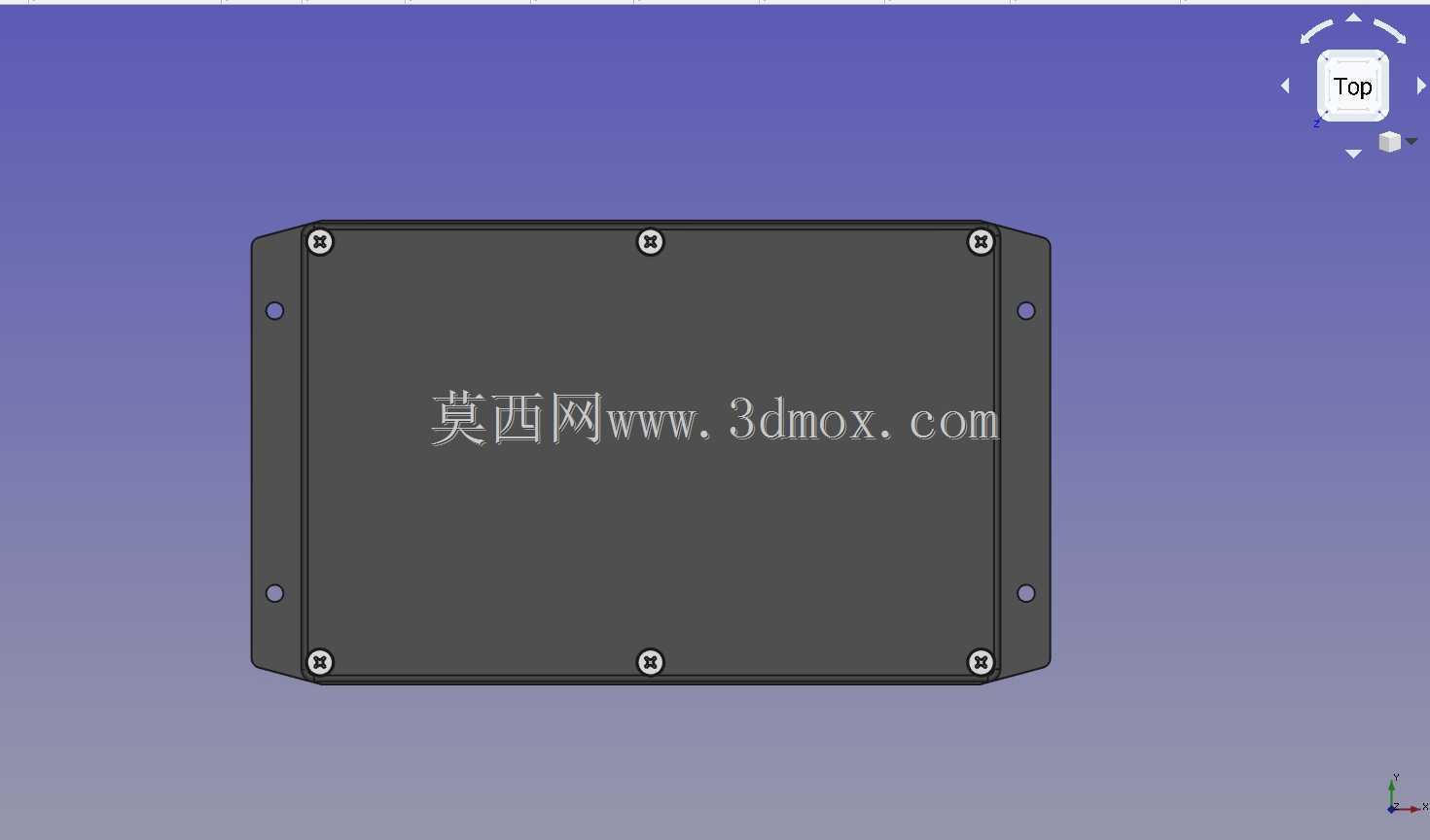

　　在安装边界的设计上，这款壳体的螺钉配置完全贴合工业安装的通用标准，顶部盖板的固定采用6个M4x20规格的ISO7046标准螺钉，这类螺钉是工业装配中最常用的内六角沉头螺钉，通用性极强，现场维护时不需要准备特殊规格的工具，普通的内六角扳手即可完成拆装操作。针对PCB板的固定，壳体内部预留了对应5x6规格的ISO7045螺钉安装柱，安装柱的高度经过精准核算，能够保证PCB板安装后与底部腔体保留足够的走线空间，同时与顶部衬板之间预留出元件高度余量，避免板上的电容、接线端子等较高元件被盖板挤压损坏。另外还配置了4个M3规格的螺钉用于辅助固定衬板与侧边结构，进一步提升整体结构的连接刚性，在设备存在持续振动的安装场景下，也不会出现结构松脱、盖板移位的问题。

　　从实际选型适配的角度看，这类标准化壳体的优势在于不需要工程师从零开始设计外壳结构，只需要根据内部PCB的尺寸、接口位置，对壳体的侧边开孔做少量二次加工，即可快速完成整套设备的结构设计，大幅缩短产品开发周期。壳体的边角处做了圆弧过渡处理，没有尖锐的直角毛刺，在装配和现场维护过程中不会划伤操作人员，同时基座的壁厚经过合理设计，既保证了整体结构的强度，在受到轻微外力撞击时不会出现变形凹陷，也不会因为壁厚过大造成整体重量超标，增加安装支撑的负载。在走线适配方面，壳体的侧边预留了充足的开孔空间，工程师可以根据实际接线需求，在对应位置开设电源接口、通讯接口、接线端子的过孔，不需要对主体结构做破坏性改造，所有的安装孔位、固定柱位置都遵循通用工业标准，能够和市面上多数同尺寸的工控PCB板实现免调整适配。

　　在长期使用的可靠性设计上，分层式的结构也方便后期维护，当内部电路出现故障需要检修时，只需要拆卸顶部盖板的固定螺钉，即可露出内部的PCB板，不需要将整个壳体从安装基座上拆下，大幅降低现场维护的工作量。基座底部的腔体边缘做了止口设计，盖板安装后能够和止口紧密贴合，形成一定的防尘密封效果，能够阻挡工业现场的大部分粉尘进入壳体内部，减少积尘对电路散热和绝缘性能的影响。所有的螺钉安装位都做了加厚处理，多次拆装也不会出现滑牙、柱体断裂的问题，能够满足工业设备长期使用过程中多次维护拆装的需求。
