TO-3封装器件用铝合金型材散热结构

　　在中小功率半导体器件的热管理设计场景中，TO-3封装作为早年广泛应用于功率三极管、整流模块、大功率稳压芯片的金属封装形式，其自身金属底座具备较好的导热能力，但在持续满负载工作工况下，仅靠封装外壳自然对流散热无法满足结温控制要求，必须搭配适配的型材散热器完成热量导出，避免器件因过热出现性能衰减、寿命缩短甚至热击穿失效的问题。这款适配TO-3封装的铝合金散热结构，采用6063铝合金挤压成型工艺加工，整体外形尺寸控制在65mm×20mm×50mm的边界范围内，安装基准面的平面度公差控制在0.1mm以内，能够与TO-3封装的金属底座实现紧密贴合，减少接触界面的热阻，配合常规导热硅脂填充界面微观空隙后，可实现稳定的热量传导路径。

　　从结构设计逻辑来看，这款散热器采用等间距平行直肋的布局形式，肋片厚度沿高度方向保持均匀，肋片间距经过自然对流工况的优化，既保证了足够的散热扩展面积，又避免肋片间距过小导致空气流通受阻、积灰难以清理的问题。不同于高密度密齿散热器针对强制风冷场景的设计，这款散热器的肋片高度与间距的比值控制在自然对流散热的最优区间内，在无额外风扇的自然冷却条件下，即可满足额定功耗下TO-3器件的散热需求，适用于线性稳压电源、低频功率放大电路、工业控制板卡等对噪音控制有要求、无法布置风冷系统的设备场景。

　　在安装边界的设计上，散热器的安装孔位完全匹配TO-3封装的标准固定孔距，器件安装面位于散热器基板的中心区域，能够让器件工作产生的热量均匀向四周肋片扩散，避免局部热流密度过高导致的散热效率下降。基板厚度经过热传导路径的仿真验证，既不会因为基板过薄导致热量横向扩散不足、肋片利用率低下，也不会因为基板过厚造成材料浪费、整体重量超标，符合工业类电子配件成本与性能平衡的设计原则。

　　实际选型应用过程中，这类铝型材散热器无需额外的复杂加工，挤压成型后经过表面阳极氧化处理，既可以提升表面的辐射散热能力，也能避免铝合金基材在长期使用过程中出现氧化锈蚀、接触热阻上升的问题。氧化层的厚度控制在常规民用及工业电子设备的适用范围内，不会因为氧化层过厚影响界面导热性能。在自然对流环境下，当环境温度为25摄氏度时，这款散热器可将对应功耗的TO-3器件外壳温度控制在器件规格书允许的安全工作区间内，满足长期连续运行的可靠性要求。

　　不同于定制化的压铸散热器或者铲齿散热器，这种标准挤压型材的散热结构加工成本更低，供货周期更短，适合批量应用在成熟的工业电子设备中，结构设计人员在选型时只需要核对安装孔位、热阻参数与外形尺寸边界，即可快速完成散热方案的匹配，无需重新开模定制，能够有效缩短产品的开发周期。肋片的排布方向在安装时可根据设备内部的空气流通方向调整，顺着热空气上升的方向布置肋片，能够进一步提升自然对流的散热效率，这也是直肋型材散热器在实际应用中的灵活优势。

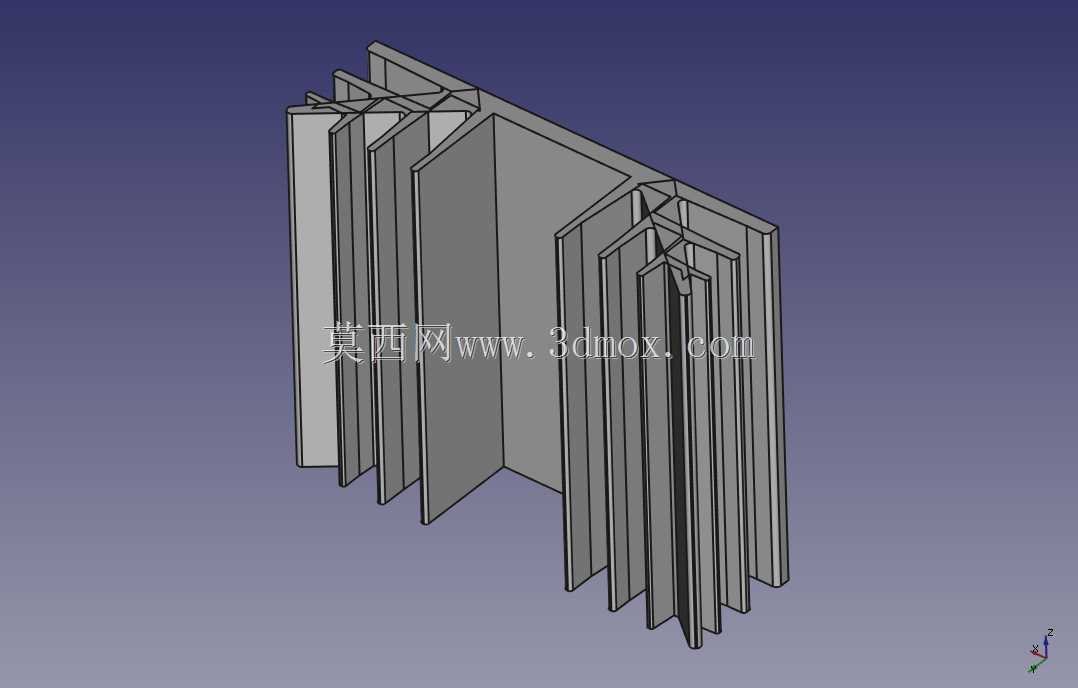

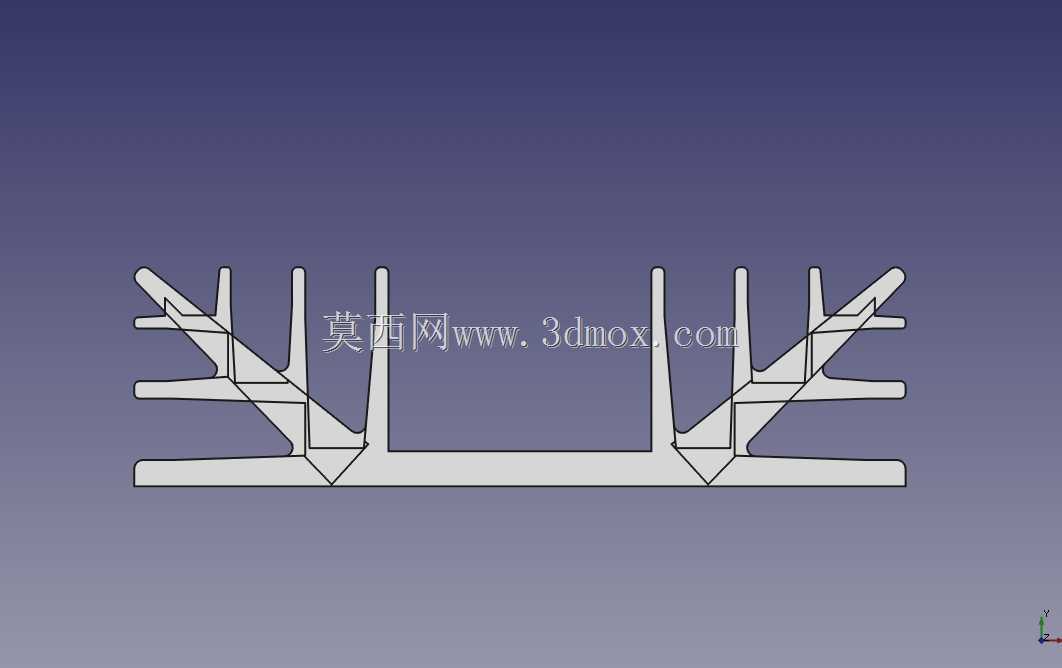

　　针对TO-3封装器件的安装特点，这款散热器的基板边缘做了小尺寸的倒角处理，避免安装过程中尖锐边角划伤操作人员或者设备内部的导线绝缘层，细节处理符合工业配件的安全设计要求。整体结构无多余的复杂特征，三维建模过程中可通过参数化设计快速调整肋片数量、基板厚度等参数，适配不同功耗等级的TO-3器件散热需求，建模时仅需要先绘制截面的肋片与基板轮廓，通过拉伸特征即可生成主体结构，再通过切除特征完成安装孔的加工，建模逻辑清晰，后续修改调整的效率较高，也方便导出为通用交互格式供不同结构设计软件调用，完成整机的装配干涉检查与热仿真分析工作。
