工业用密封防护铝制接线盒壳体结构

　　这款铝制壳体在工业现场的应用场景覆盖极广，从户外分布式传感节点的防护封装，到车间内小型控制模块的承载安装，再到便携检测设备的主机外壳，都能见到同结构产品的身影。不同于普通塑料壳体，铝合金材质的基材本身就具备优秀的电磁屏蔽能力，在强电磁干扰的工控场景下，能有效隔绝外部杂波对内部电路板信号的影响，同时金属壳体的导热系数远高于工程塑料，内部功率器件工作产生的热量可以通过壳体直接向外散出，无需额外加装散热鳍片就能满足多数低功耗模块的散热需求。

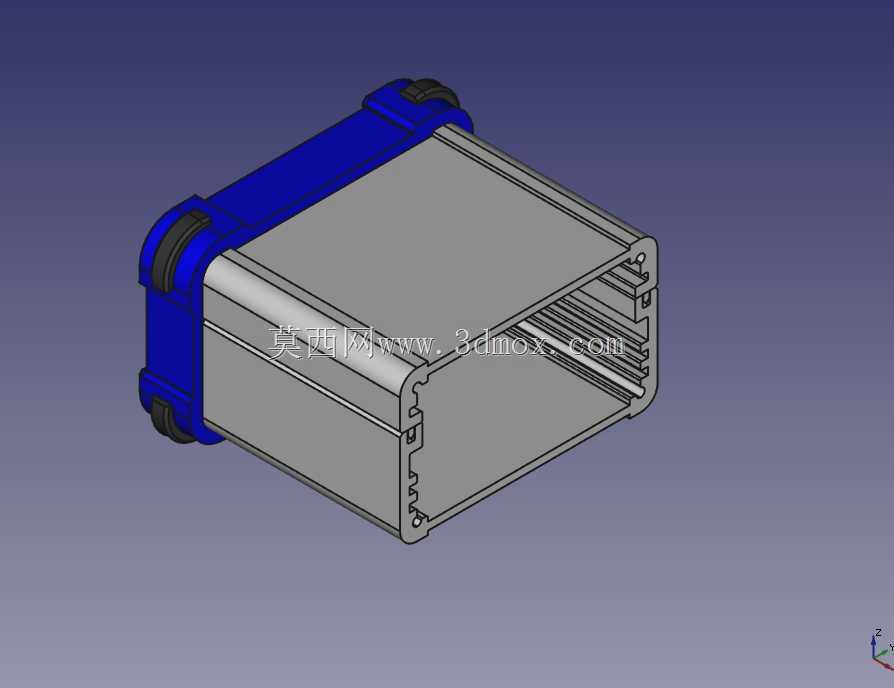

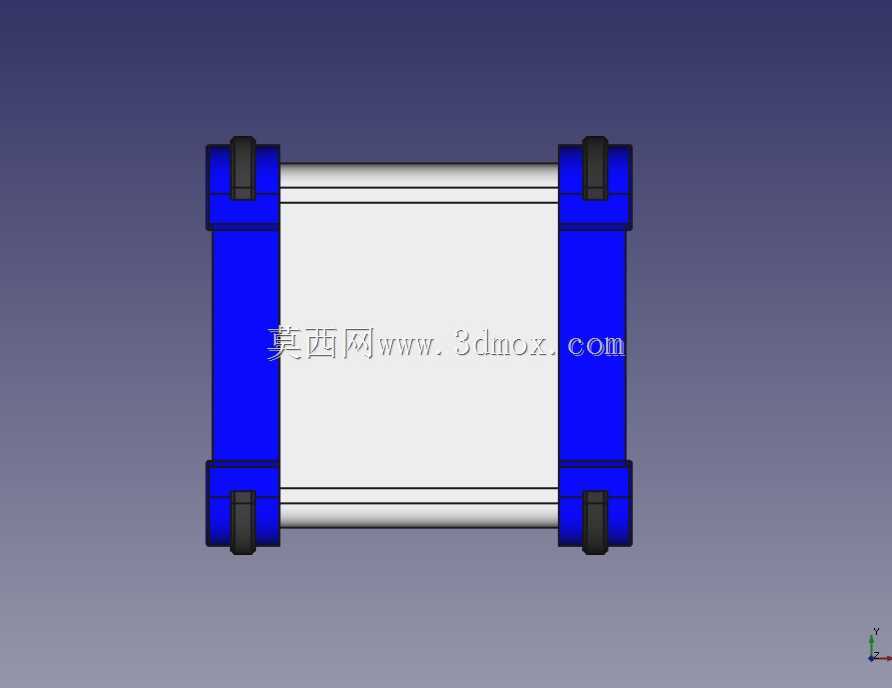

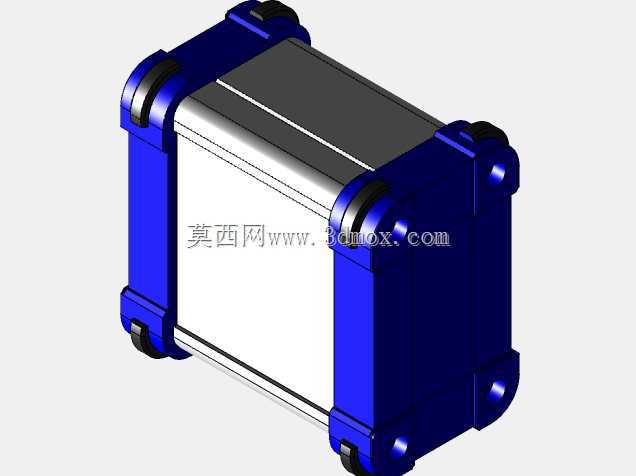

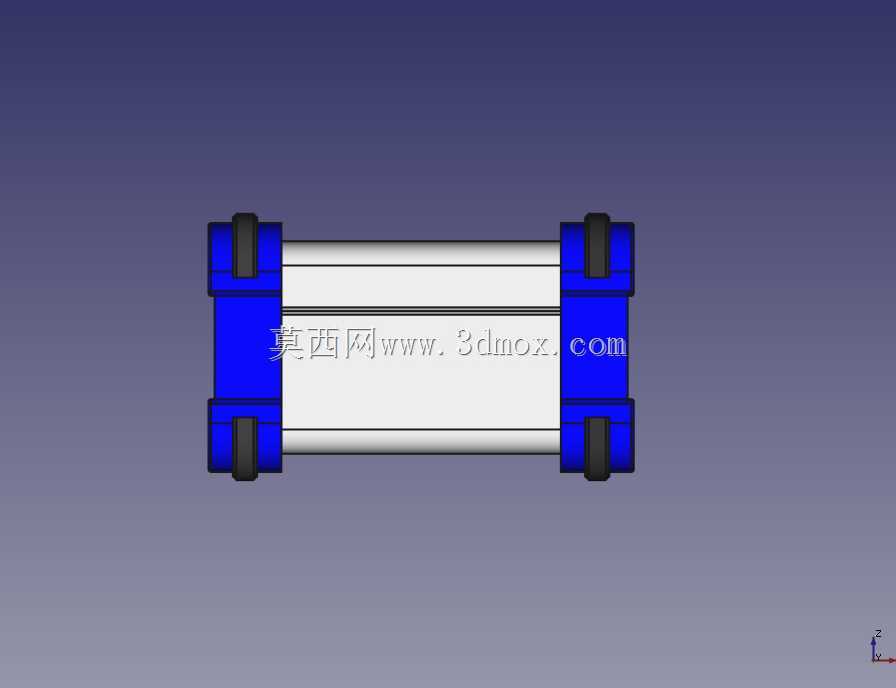

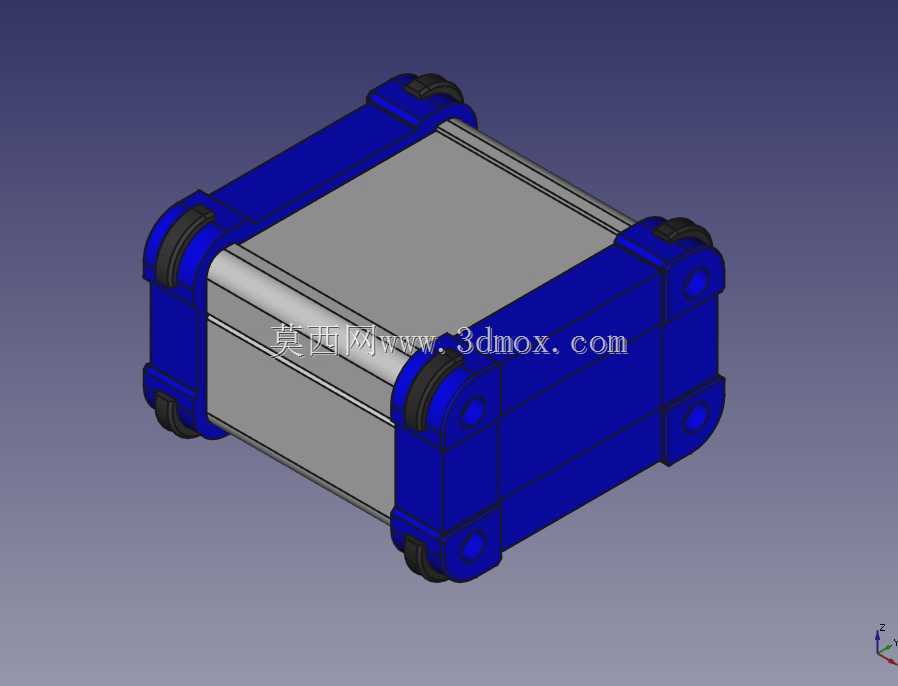

　　从实际使用功能来看，这款壳体的边角做了全包式的防护结构，四个端角的凸起防护筋在壳体发生意外跌落或者碰撞时，会先于盒体主体接触受力面，通过自身的结构形变吸收冲击能量，避免盒体接缝处受冲击开裂，也能防止磕碰直接损伤盒体表面的阳极氧化层。盒体主体采用拉伸铝型材作为基础坯料加工，型材本身的截面一致性好，拼接端盖的时候可以保证接缝处的平面度，配合端盖处预装的密封胶条，能达到较高的IP防护等级，在多粉尘、有喷淋的车间环境下使用时，不用担心粉尘或者水汽侵入盒体内部造成电路短路。

　　设计思路上，这款壳体没有采用复杂的一体化压铸结构，而是选择型材主体加两端注塑端盖的组合方案，一方面是拉伸铝型材的开模成本远低于压铸模，小批量定制不同长度的壳体时，只需要切割不同长度的铝型材段即可，不需要重新开模，能大幅缩短定制交付周期；另一方面两端的工程塑料端盖可以直接预埋安装螺母柱，内部电路板的固定螺柱直接和端盖一体成型，不需要在铝型材上额外攻丝或者压铆螺母柱，减少了加工工序，也避免了铝型材螺纹滑牙的问题。端角的防护胶套直接卡在端盖的预留卡槽里，不需要额外打胶或者螺丝固定，装配的时候直接按压到位即可，后期维护更换也十分方便。

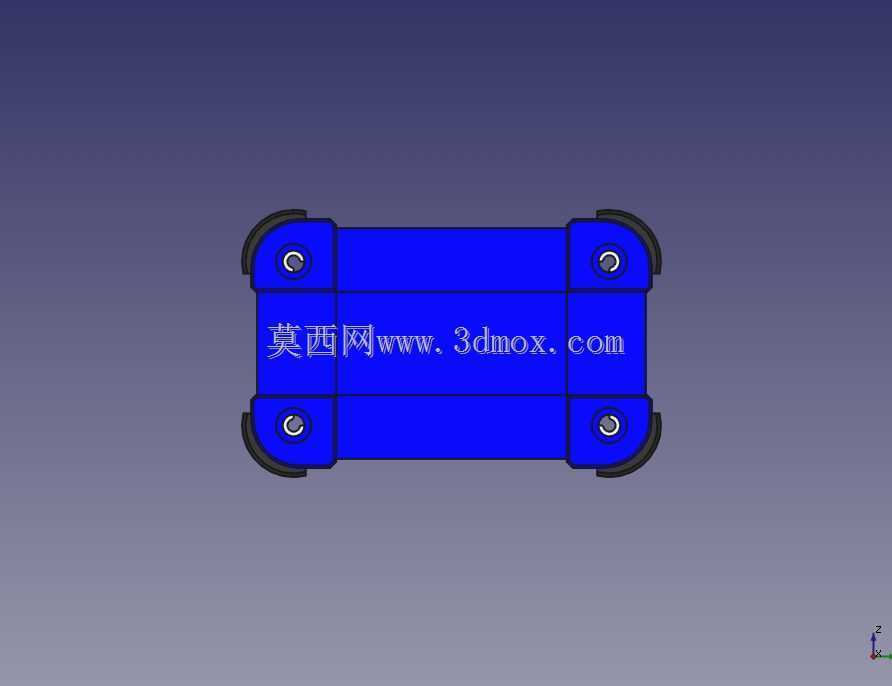

　　关于安装边界与尺寸适配，这类壳体的型材截面是标准化尺寸，端盖上预留的安装孔位间距符合通用工业安装规范，既可以通过端角的安装孔直接固定在设备机架的预留平面上，也可以搭配专用的安装卡扣卡在标准DIN导轨上，适配不同场景的安装需求。壳体内部的可用空间规整，没有多余的结构凸起，在排布内部电路板、接线端子的时候，空间利用率可以达到九成以上，不需要为了避让壳体结构特意调整PCB板的元件布局。需要注意的是，在选用这款壳体的时候，要提前核算内部元件的总高度，避免元件高度超过型材内腔的净深度，导致端盖无法正常闭合；如果需要在壳体侧面开孔安装航空插头或者按钮开关，要注意避开型材侧壁的加强筋位置，防止钻孔的时候打穿内部的加强结构影响壳体整体强度。另外在户外使用的时候，可以在端盖接缝处额外涂覆一层中性密封胶，进一步提升长期户外使用的密封可靠性，避免长期紫外线照射导致胶条老化后出现渗水问题。
