盖维斯GW76-262铝制电气防护外壳结构

　　这款铝制壳体在工业现场的应用场景覆盖极广，从户外低压配电分支回路、工业传感器信号中转节点，到自动化设备内置的控制模块防护，都能见到这类结构的身影。实际使用中，这类壳体承担的核心作用是为内部印刷电路板、接线端子提供可靠的物理防护，隔绝现场的粉尘、溅水以及意外外力磕碰，同时铝材质本身的导热特性可以快速带走板载元器件工作产生的热量，避免密闭空间内热量累积导致的元器件性能衰减。

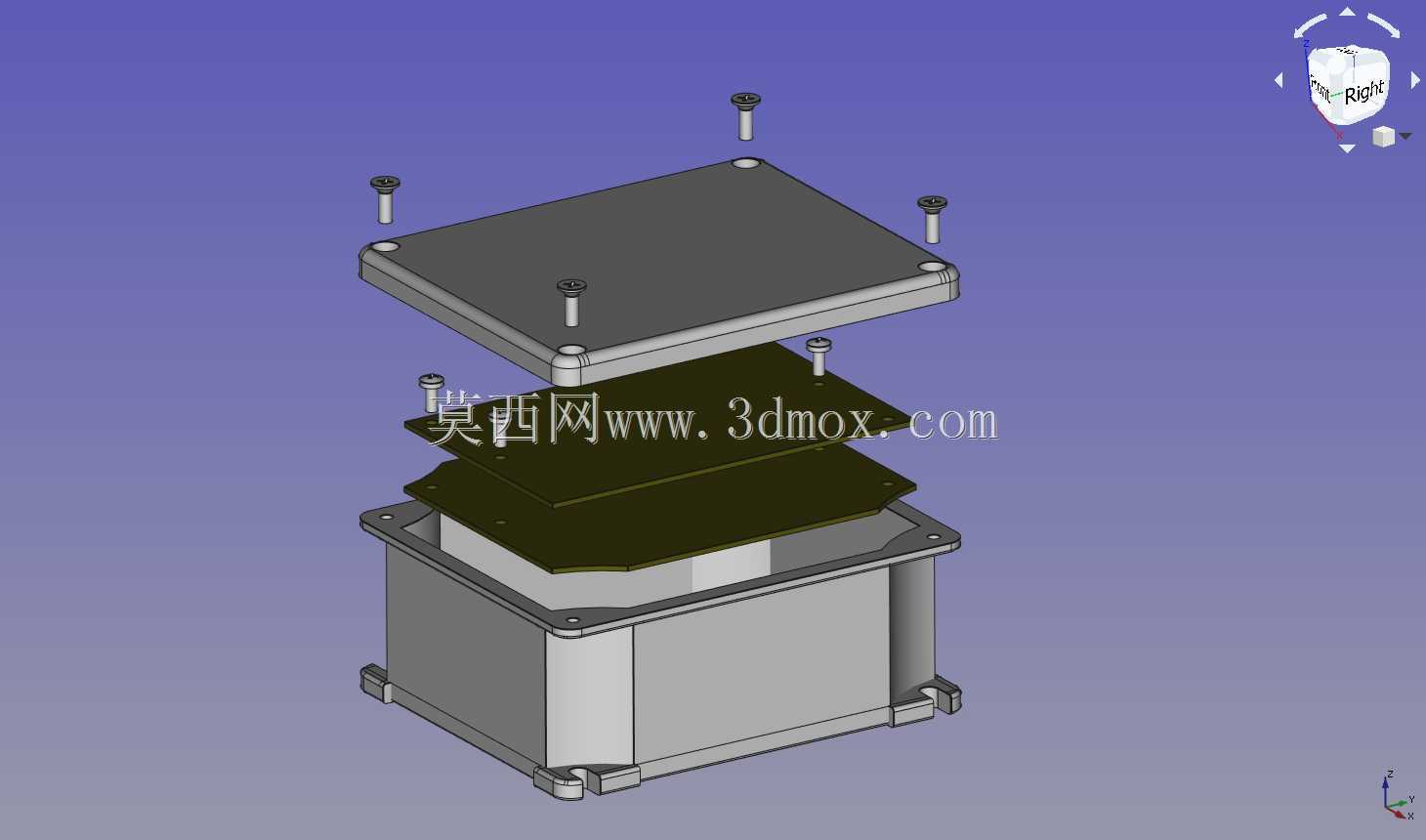

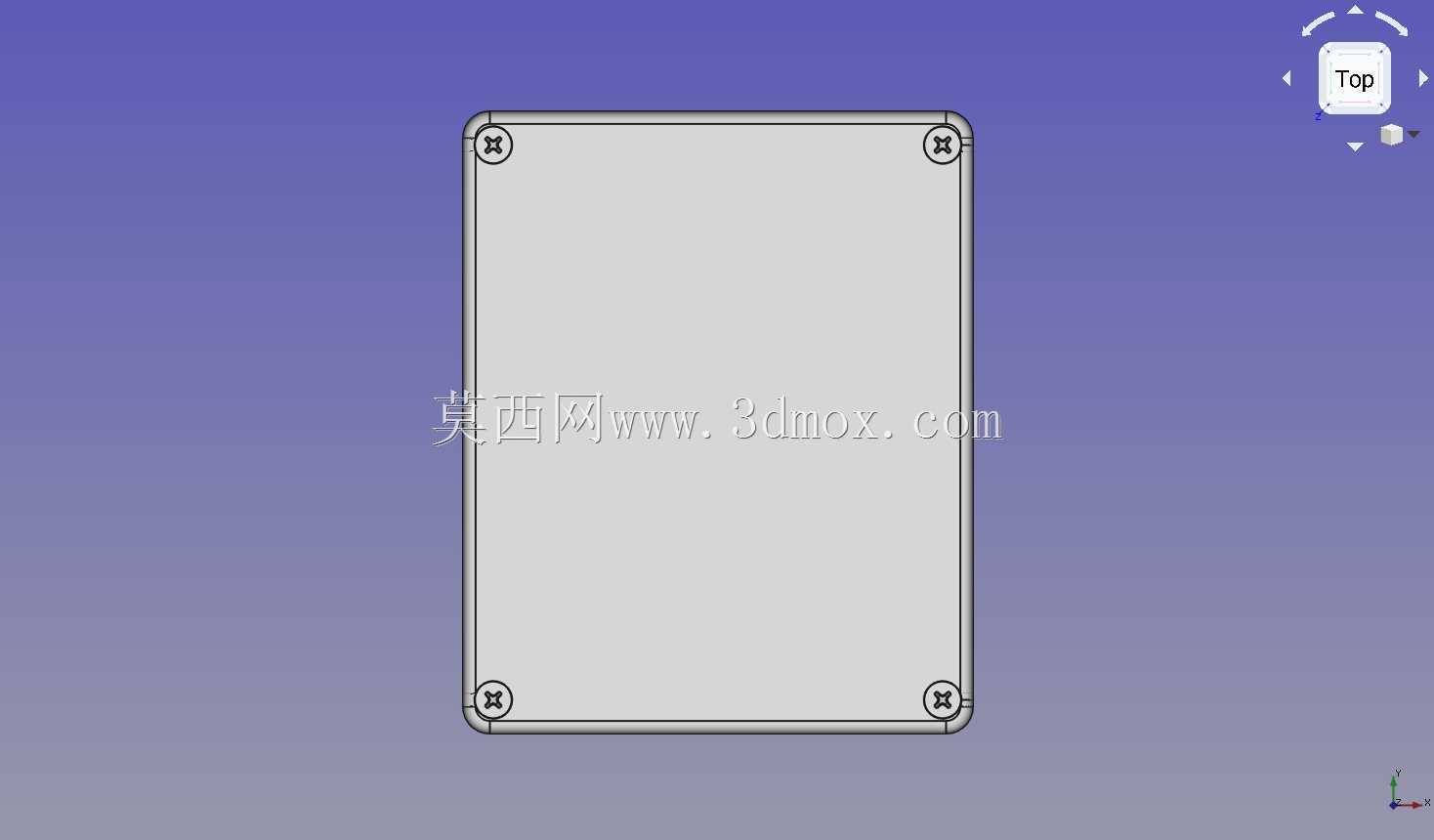

　　从结构功能特性来看，这款壳体采用分体式组合设计，主体为铝型材拉伸成型的框体，上下搭配平板封盖，内部预留两层PCB安装位。上层封盖通过4颗M4规格的ISO7046十字槽沉头螺钉与主体框体锁紧，螺钉沉孔设计可以保证安装后螺钉头不突出盖体表面，避免现场安装时与周边部件产生干涉。内部两层安装板分别适配成型板与矩形PCB，其中v3版本针对内部接地台的安装位置做了优化，调整了PCB板孔位的坐标尺寸，同时在盖体上额外预留3颗M3规格的螺钉安装位，可用于固定内部屏蔽层或者附加的小型接线模块，适配5x8规格的ISO7045标准印刷电路板安装。

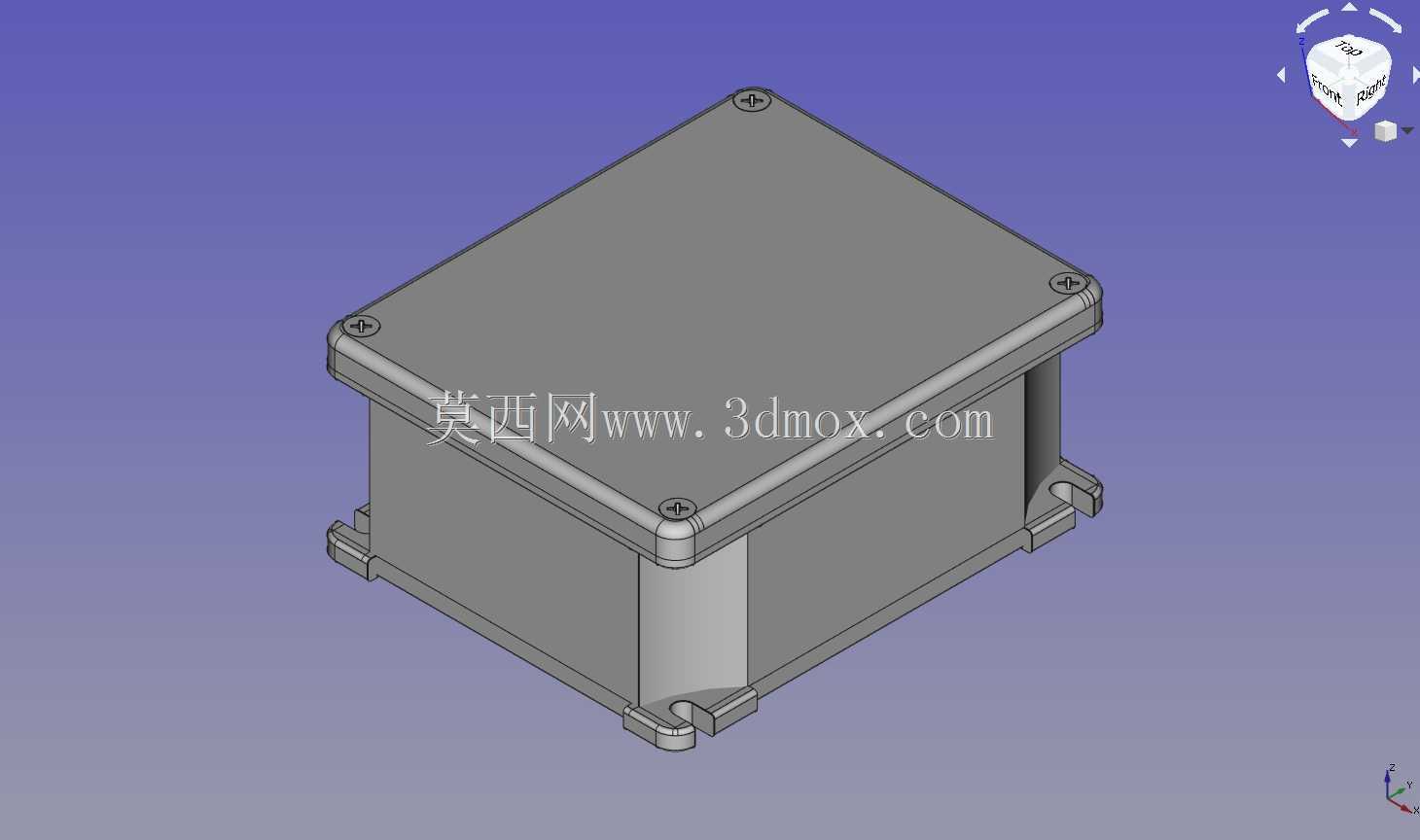

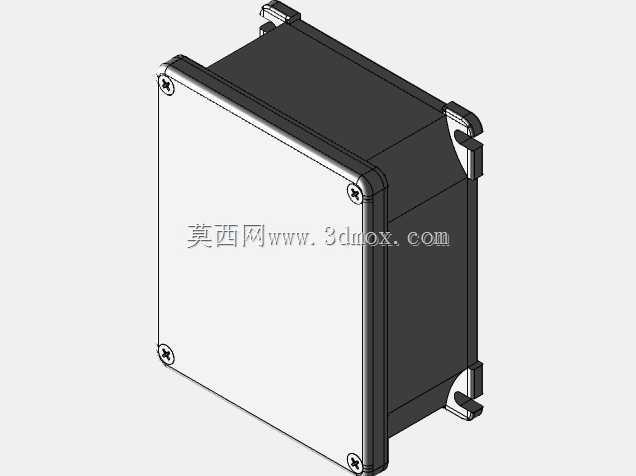

　　设计思路上，这款壳体优先考虑了现场安装的通用性与维护便捷性。主体框体底部四个角延伸出带安装孔的固定耳，安装孔位做了沉台设计，固定螺钉从下方穿入锁紧时不会突出壳体内腔，避免刮伤内部电路板或者干涉元器件布局。框体与上下盖的配合面预留了密封胶条的安装槽，实际装配时嵌入发泡橡胶密封条即可达到IP65级别的防护能力，满足户外露天安装或者车间多粉尘、多切削液飞溅场景的使用要求。内部两层安装板的支撑柱与主体框体一体拉伸成型，不需要额外加装铜柱或者塑料支撑，既减少了装配零件数量，也提升了整体结构的抗振性能，在设备有持续振动的工况下，不会出现支撑柱松脱导致的电路板移位问题。

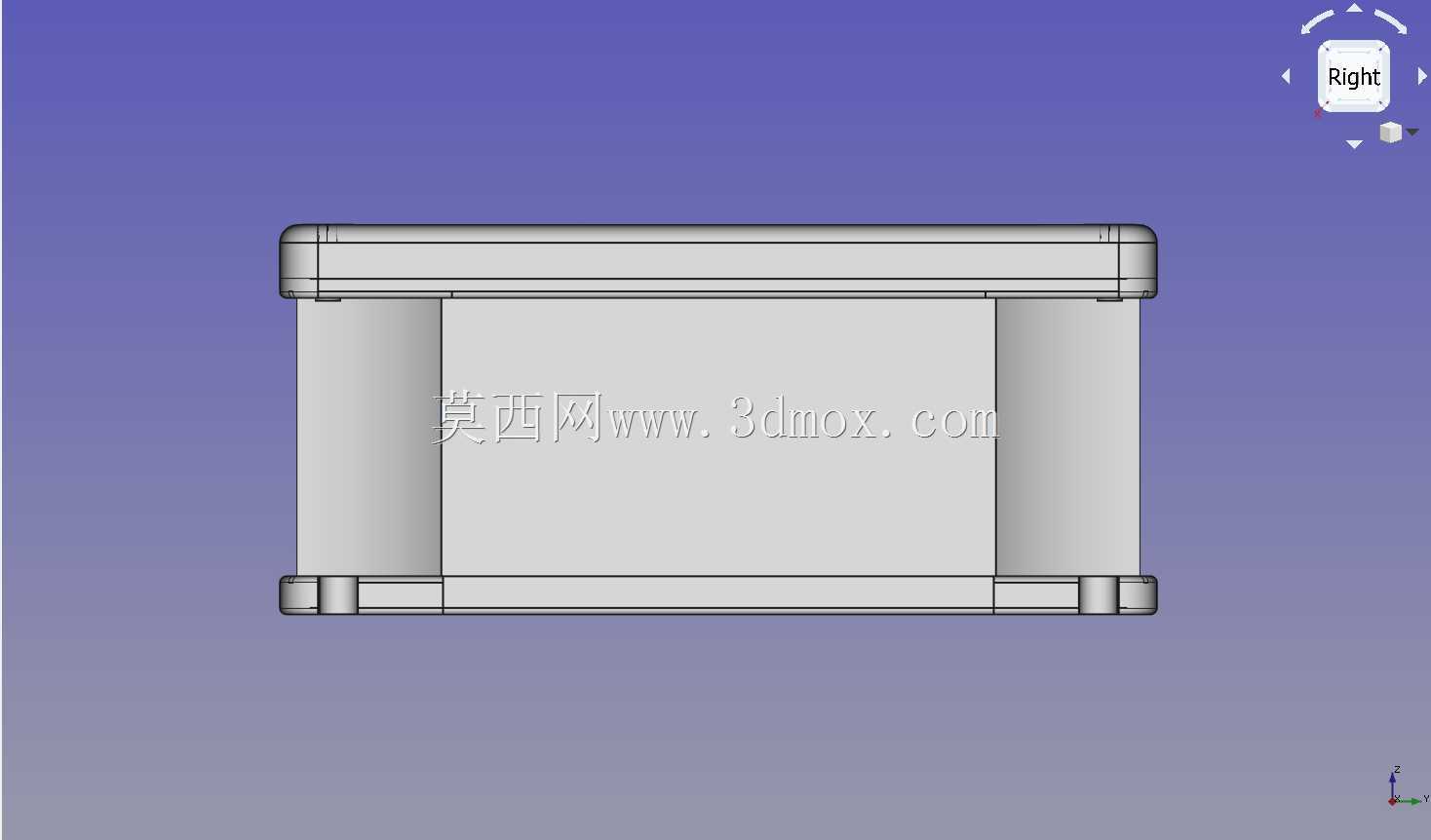

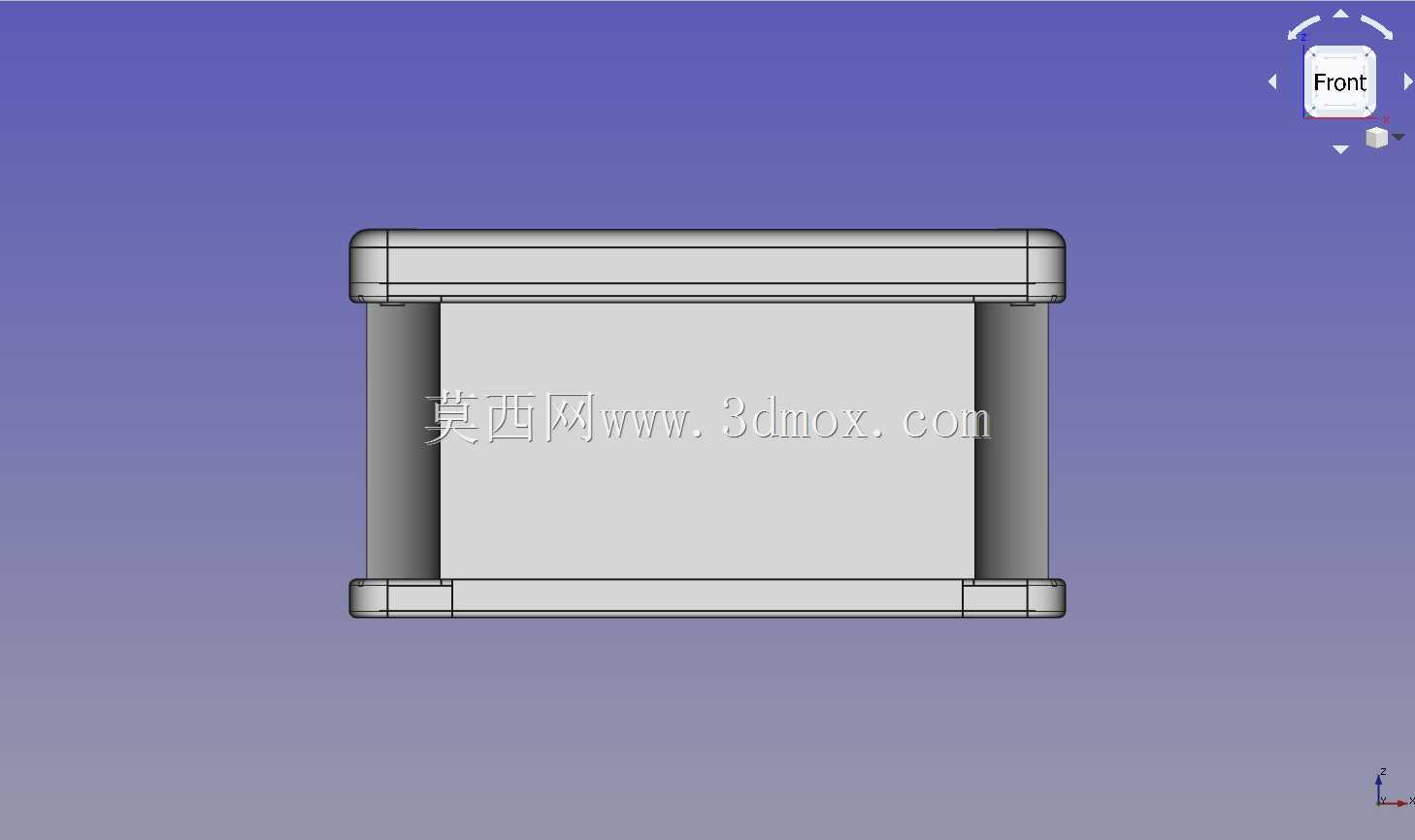

　　从安装边界尺寸来看，这款壳体的主体框体截面为矩形，外部长宽尺寸适配标准工业安装导轨的间距，也可以直接通过底部固定耳安装在设备壁板或者安装支架上，固定耳的孔位间距符合通用电气外壳的安装尺寸规范，替换同规格旧壳体时不需要重新在安装面板上打孔。壳体内部的净空高度经过核算，在安装两层标准厚度的FR4印刷电路板之后，上下板之间预留足够的走线空间，板载最高元器件高度不超过15mm时，不会出现盖体压碰元器件的问题。盖体与框体的配合间隙控制在0.2mm以内，既保证装配时可以顺畅扣合，也避免间隙过大导致密封条压缩量不足影响防护等级。

　　实际选型使用时需要注意，这款壳体的铝材质表面做了阳极氧化处理，耐腐蚀性能可以满足大多数工业场景，但如果是在强酸强碱的强腐蚀环境下使用，还需要额外做表面喷塑处理。内部接地台的位置调整后，接地螺钉可以直接固定在框体的金属实体上，不需要额外跨接接地线，保证壳体整体的电气连续性，满足电气安全规范中对于防护外壳接地电阻的要求。两层PCB的安装位间距可以根据实际元器件高度通过更换不同长度的支撑螺柱进行微调，原始设计预留的螺柱安装孔为M3标准螺纹，适配市面上通用的六角铜螺柱，不需要二次攻丝加工。
