面板安装灯型RJ45IP67防水连接器结构

　　在工业以太网布线场景里，这类带灯指示的面板式防水RJ47连接器，主要解决户外机柜、产线设备、港口机械这类存在喷淋、粉尘侵入风险区域的网络连接可靠性问题，替代常规无防护的RJ45接口，避免水汽、金属碎屑进入接口导致的接触不良、链路中断故障。从结构设计来看，这款连接器采用法兰式面板安装结构，前端带六角锁紧段，安装时可从机柜面板外侧穿入安装孔，通过配套螺母从内侧锁紧固定，安装面板的适配厚度可覆盖1.5mm到4mm的常规冷轧钢板、工程塑料机柜板材，安装孔直径匹配行业通用的M25开孔规格，不需要对现有机柜面板做二次扩孔或改型，能直接替换同安装尺寸的旧款非防水连接器。尾部的圆柱段为线缆接入端，内部集成RJ45端子基座与密封结构，

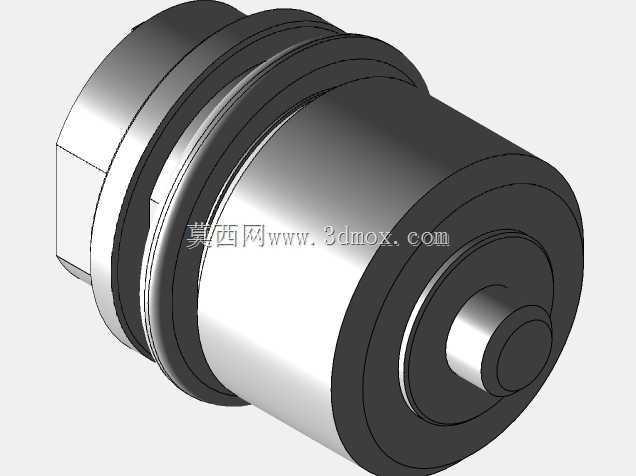

　　线缆穿入后通过尾部的橡胶密封圈实现径向密封，配合前端法兰面与面板之间的平垫密封，整体达到IP67的防护等级，可承受短时1米水深浸泡、高压水枪直接冲洗的工况，完全满足户外设备、食品加工产线定期冲洗的使用要求。前端的灯型结构集成了链路状态指示灯，在连接器插合状态下，可直接从设备外部观察网络链路的连通、数据传输状态，不需要打开机柜柜门查看交换机端口指示灯，大幅降低现场运维的排查难度，尤其是在紧凑安装的设备内部，交换机端口往往被线缆遮挡，这种前端带指示的结构能让运维人员快速定位链路故障点。从建模的结构细节来看，连接器的金属外壳采用阶梯轴式设计，不同直径的轴段分别承担安装定位、密封配合、插合导向的功能，

　　靠近插合端的多道环形槽用于安装O型密封圈，插合时与对接插头的内孔壁形成多道密封屏障，避免水汽沿插合面渗入。内部的RJ45端子模块采用居中定位设计，周围的绝缘隔层将8根信号针脚完全隔离，降低相邻针脚之间的信号串扰，满足千兆以太网的传输性能要求，同时端子模块与金属外壳之间设置有接地弹片，可将连接器外壳的静电直接导到机柜接地排，避免静电放电对内部网络信号造成干扰。在实际选型适配时，需要注意连接器尾部的线缆弯曲半径要求，由于尾部密封结构的存在，接入的超五类、六类屏蔽网线的弯曲半径不能小于线缆直径的4倍，安装时要预留足够的线缆走线空间，避免线缆过度弯折导致密封失效或者线芯断裂。另外，面板安装时法兰面的密封垫要完全贴合面板表面，

　　锁紧螺母的扭矩要控制在2.5N·m到3N·m之间，扭矩过大会压裂密封垫导致防护失效，扭矩过小则会出现连接器松动、密封不严的问题。这款连接器的插合端采用标准RJ45接口定义，可兼容常规的非防水RJ45水晶头，但在IP67防护要求的场景下，必须搭配同系列的防水对接插头使用，插合后通过插头的锁紧螺帽与连接器前端的外螺纹旋合锁紧，才能实现完整的密封防护。从结构建模的角度来说，绘制这类连接器时要重点关注各密封槽的尺寸公差，O型圈的槽宽、槽深要匹配对应线径的密封圈，保证密封圈的压缩量在15%到25%之间，压缩量过小密封效果不足，压缩量过大则会加速密封圈老化，缩短使用寿命。同时，前端六角锁紧段的对边尺寸要符合标准紧固件的尺寸规范，方便现场使用普通扳手完成安装锁紧，不需要定制专用工具。内部的灯珠导光结构要做漫反射处理，让指示灯的光线均匀从前端面透出，避免出现局部亮斑，保证在强光户外环境下也能清晰识别指示灯状态。
