CONEC双工面板安装连接器结构设计

　　在工业通讯、测控设备的布线场景里，面板安装型连接器是设备内外信号衔接的核心过渡部件，这类部件的设计合理性直接影响设备布线效率、防护性能与长期运行的连接可靠性。本次涉及的双工LC型连接器安装件，主要适配光纤信号传输场景的面板固定需求，在工业控制柜、通讯基站设备、测试仪器面板的布线环节中，承担双路光纤链路的面板端固定、对接定位与外部防护作用。从实际使用场景来看，这类安装件需要同时兼顾面板外侧的插拔操作便利性与面板内侧的线缆固定稳定性，避免设备运输、日常运维插拔过程中出现连接器松动、光纤弯折半径过小导致的信号损耗问题。

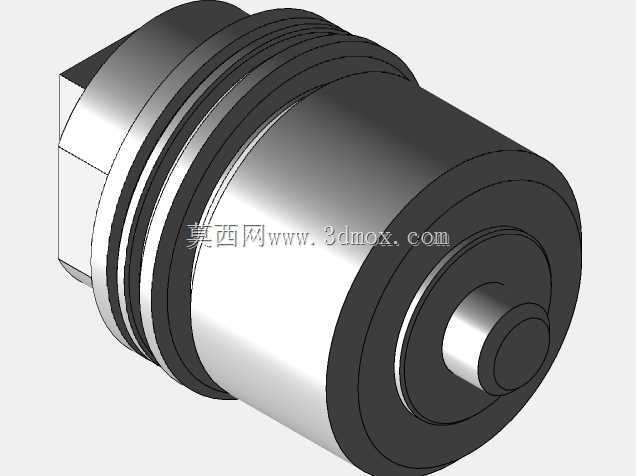

　　从结构设计思路来看，该安装件采用同轴阶梯式圆柱主体结构，外侧设置多圈环形密封槽，用于嵌套O型密封圈，在安装锁紧后可实现面板安装位的IP65级以上防尘防水密封，适配工业现场多尘、存在凝露的复杂工况。主体一端设计有外六角拧动结构，方便安装时使用扳手施加锁紧扭矩，避免安装过程中出现跟转、锁紧力不足的问题；靠近六角结构的位置设置标准细牙外螺纹，配合锁紧螺母可实现不同厚度面板的适配安装，可兼容1mm至5mm厚度的金属或非金属设备面板，安装时仅需在面板上开出对应直径的圆孔，即可完成快速装配，无需额外设计复杂的定位结构，能大幅降低设备面板的加工成本。

　　在功能特性层面，该安装件为双工通道设计，可同时容纳两路LC型光纤插芯的对接定位，内部设置有精准的导向卡槽，插芯对接时可自动对准同轴位置，避免插芯偏斜导致的对接损耗增大问题。主体内部的通道做了圆角过渡处理，光纤穿入时不会出现锐角割伤线缆外皮的问题，同时内部预留了足够的线缆弯曲空间，可保证光纤在安装后的弯曲半径大于行业标准要求的30mm，避免长期静态弯折导致的光纤疲劳断裂。安装件的外露端面做了倒角处理，插拔连接器时可起到导向作用，即使在运维视线不佳的机柜内部，也能实现盲插操作，提升现场运维的效率。

　　从安装边界与尺寸配合来看，该安装件的主体最大外径适配标准面板开孔尺寸，螺纹段的长度经过精准核算，在最大适配面板厚度下，锁紧螺母仍有3圈以上的啮合螺纹，保证锁紧的可靠性；六角拧动位的对边尺寸符合标准扳手的开口规格，无需定制专用安装工具。安装完成后，面板外侧的连接器插拔端突出面板的高度经过优化，既不会因为突出过多导致设备运输过程中磕碰损坏，也不会因为突出量过小导致插拔操作时手指没有施力空间。内侧的线缆延伸端做了防滑结构设计，可配套使用波纹管或线缆固定头，实现内侧线缆的抗拉固定，当外部线缆受到拉扯力时，拉力会直接作用在安装件主体上，不会传递到光纤对接端面，避免插芯被拉松或光纤被拉断。

　　在实际选型应用中，这类双工面板安装连接器可广泛用于工业以太网光纤布线、分布式测控系统的信号面板转接、户外通讯设备的光纤接口固定等场景，其金属主体结构具备良好的电磁屏蔽性能，可减少外部电磁干扰对光纤传输信号的影响，同时金属材质的抗老化性能远优于塑料材质的安装件，在-40℃至85℃的工作温度范围内都能保持结构强度与尺寸稳定性，不会因为温度交变出现锁紧松动、密封失效的问题。设计过程中对各阶梯轴的同轴度公差做了严格控制，保证插芯对接后的插入损耗控制在标准允许范围内，各边角位置都做了去毛刺处理，安装和运维过程中不会划伤操作人员或线缆外皮，细节处理完全符合工业级零部件的设计规范。
