适配5x20mm保险丝的646型保险丝座结构

　　在低压配电、工控板卡、小型消费电子设备的板级电路保护场景里，这类适配5x20mm管状保险丝的646型保险丝座是极为常用的过流保护安装载体，日常选型和结构设计时，往往需要先明确其安装边界、夹持特性与适配场景，才能避免板上布局干涉、接触不良等常见问题。从实际使用场景来看，这类保险丝座大多应用在PCB板直插安装的场景中，不管是小型开关电源、工控IO接口板，还是家用小电器的主控板，只要用到5x20mm规格的玻璃管或陶瓷管保险丝，都能见到这类结构的身影，它的核心作用是为可更换的管状保险丝提供稳定的机械夹持与可靠的电气连接，当电路出现过流故障时，保险丝熔断后无需焊接，直接拔出更换即可完成电路保护功能的恢复，大幅降低后期维护的操作难度。

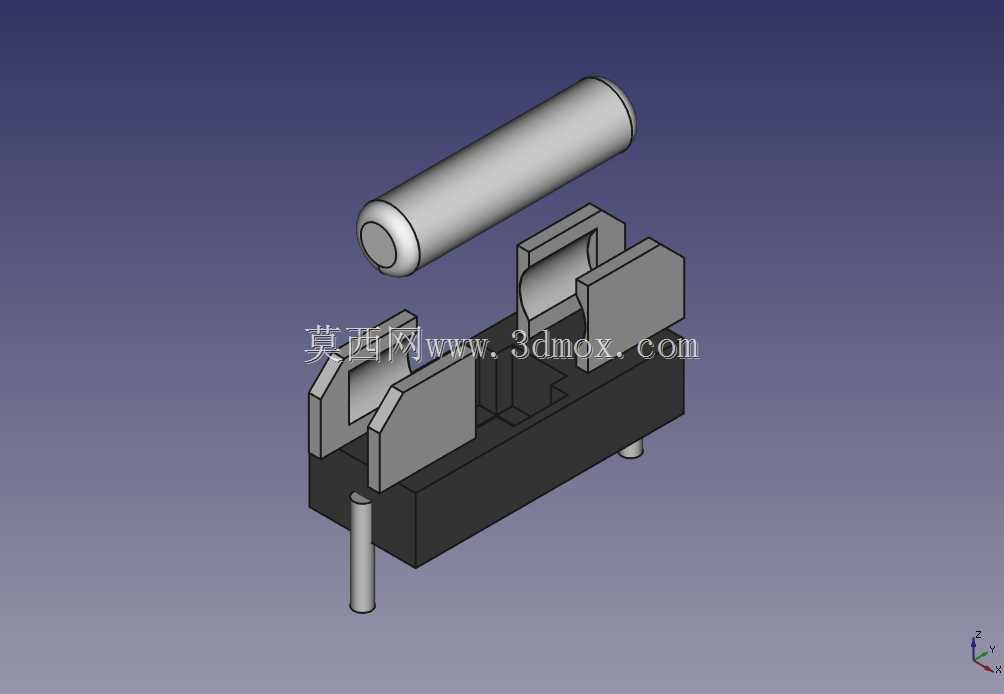

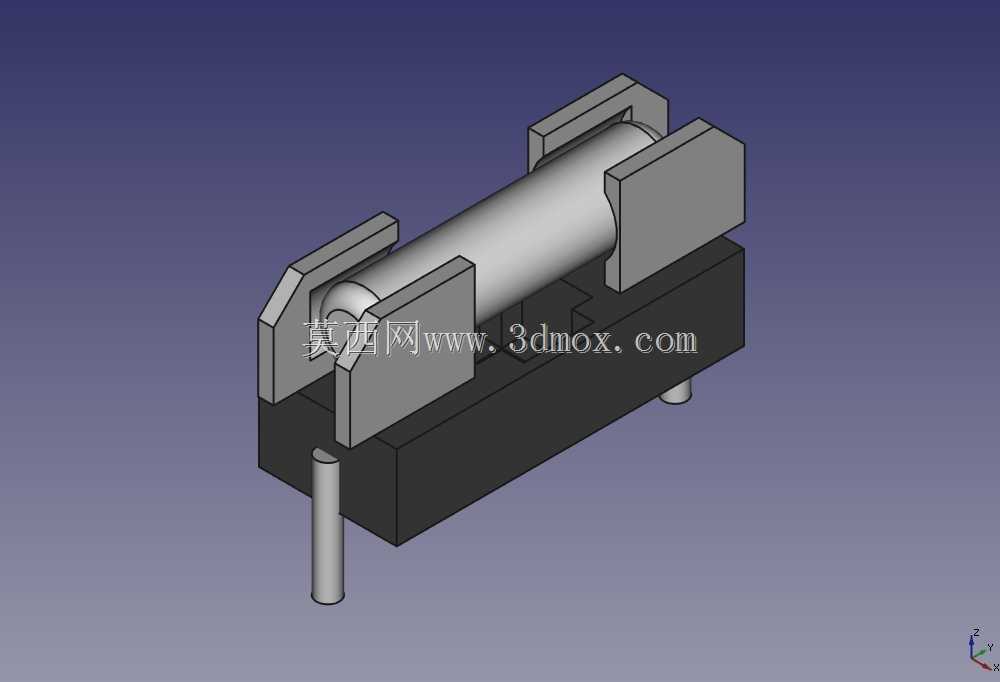

　　从结构设计思路来看，这款保险丝座采用分体式夹持结构，底座为绝缘耐高温的工程塑料材质，两侧对称设置金属夹持弹片，弹片的开口尺寸完全匹配5x20mm保险丝的金属端帽直径，既可以保证保险丝装入后有足够的夹持力，不会因为设备运输、运行振动出现松脱断电的问题，又能控制插拔力度在合理区间，更换保险丝时不需要借助额外工具就能徒手操作。底座下方伸出的两个直插引脚，是按照标准PCB焊盘间距设计的，引脚直径适配常规波峰焊的焊盘孔径，在做板上布局时，只需要按照引脚位置预留对应焊盘，同时在保险丝轴向方向预留足够的插拔操作空间，就能完成安装，不需要额外设计固定结构，塑料底座本身的平整度足够，过波峰焊时不会出现浮高、倾斜的问题。

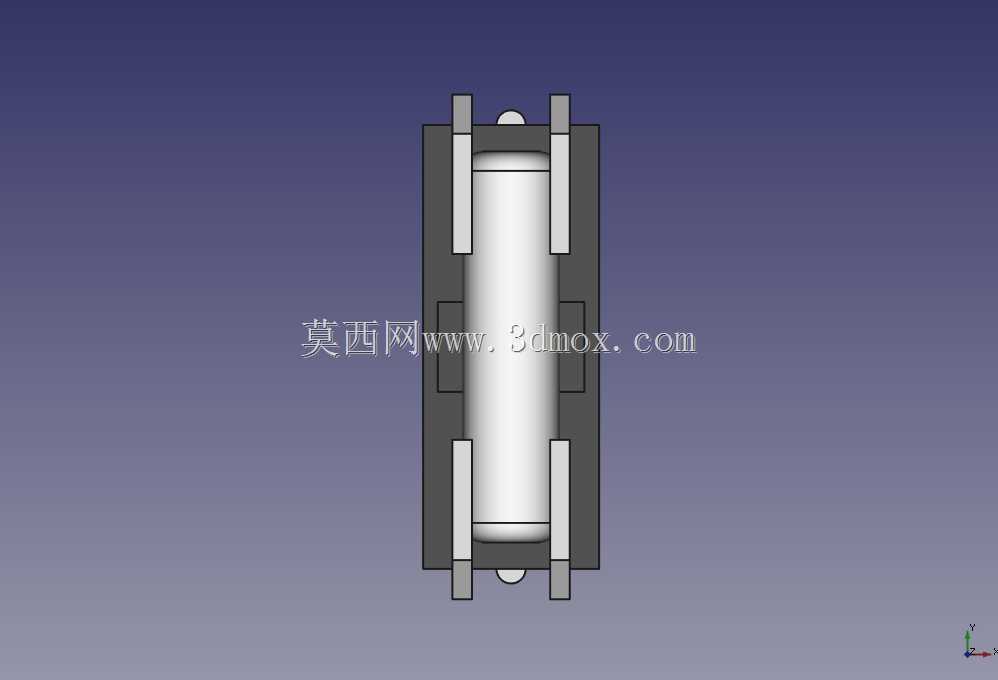

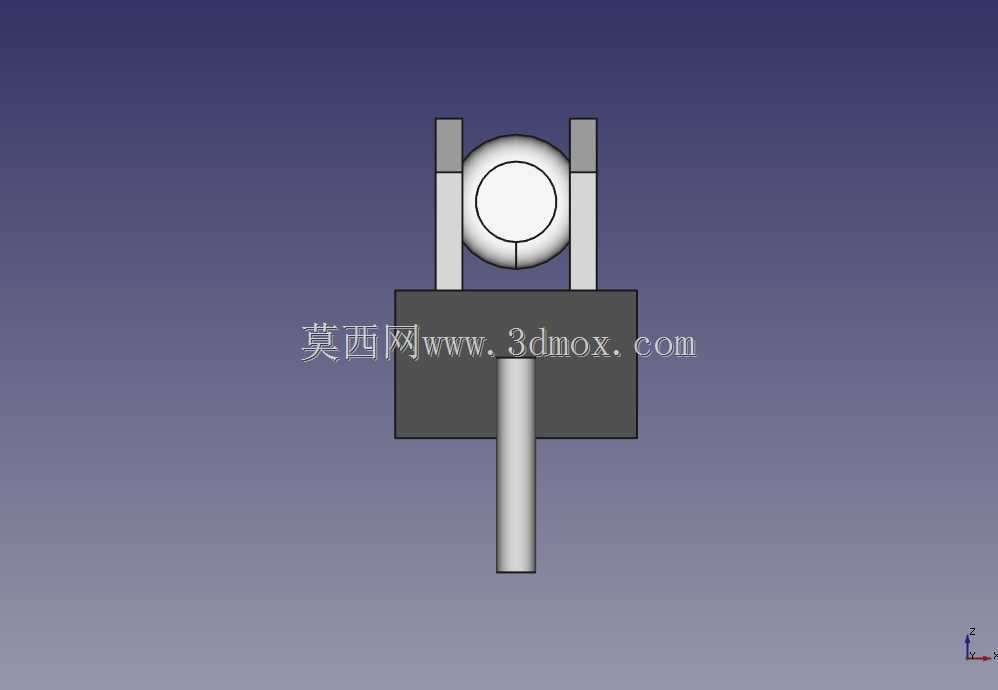

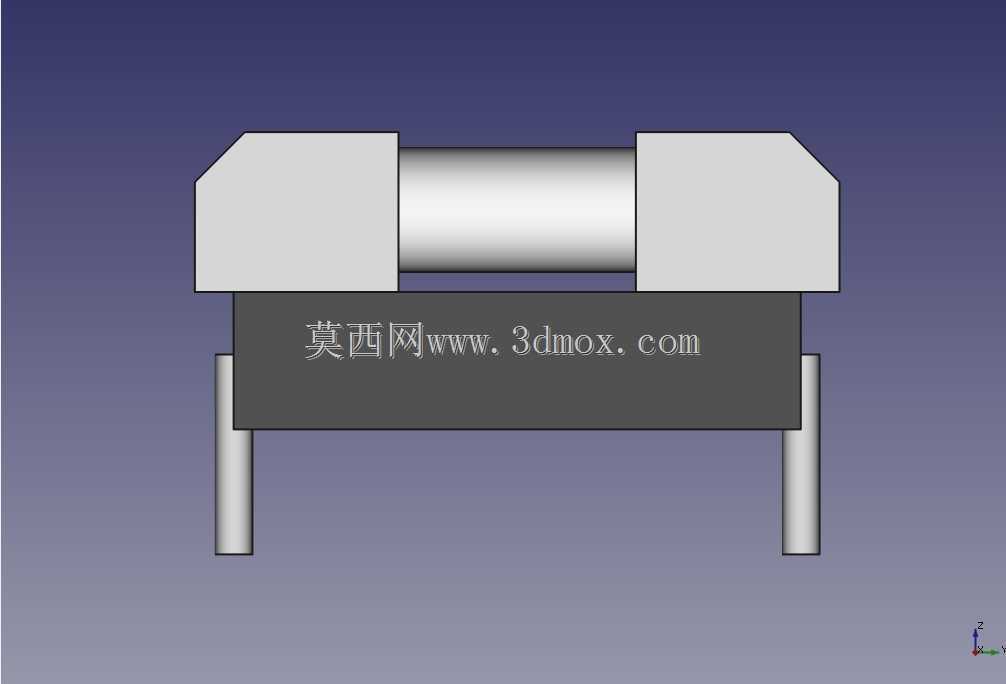

　　在外形尺寸与安装边界上，这款保险丝座的整体高度要考虑保险丝装入后的总高度，也就是底座本体高度加上5x20mm保险丝的半径尺寸，做结构堆叠时，要在保险丝上方预留至少3mm的安全间隙，避免和上层结构、外壳发生干涉；底座的宽度方向以两侧夹持弹片的最外侧尺寸为边界，布局时要和周边的电容、电阻等元器件留出至少2mm的电气间隙，满足低压电路的安规要求。两个安装引脚的位置是对称分布在底座下方，中心距和行业通用的646型保险丝座引脚尺寸完全兼容，替换同规格的其他品牌产品时不需要修改PCB焊盘设计，通用性极强。

　　从功能特性上看，两侧的金属夹持弹片采用弹性好、导电率高的铜合金材质，表面做镀镍处理，既可以保证长期使用不氧化，接触电阻稳定，又有足够的弹性寿命，多次插拔保险丝后也不会出现夹持力衰减的问题。塑料底座选用的材料满足UL94-V0级阻燃要求，当保险丝因为过流熔断产生瞬时高温时，底座不会出现融化、起火的风险，满足电气设备的安全规范要求。在实际建模设计时，要重点关注夹持弹片的开口角度、圆角处理，避免装入保险丝时刮伤端帽的金属镀层，同时要保证弹片和底座的配合卡槽尺寸公差合理，弹片压入底座后不会出现松动、移位的问题，引脚和弹片之间的连接要保证导电连续性，不能出现虚接的情况。

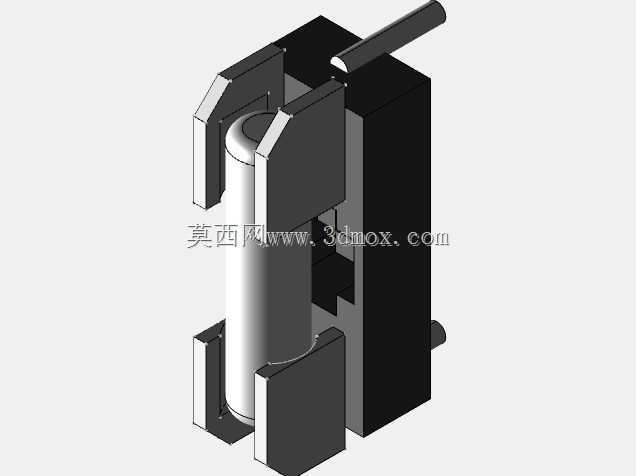

　　很多新手工程师在做板上布局时，容易忽略保险丝的插拔空间，把保险丝座布置在靠近外壳侧壁或者其他高大元器件的位置，导致后期更换保险丝时手指伸不进去，必须拆下整个电路板才能操作，反而违背了保险丝座易更换的设计初衷，这款结构在设计时就把夹持位置的高度做了优化，保险丝装入后两端的端帽完全露出在弹片外侧，只要轴向方向预留出一个保险丝长度加10mm左右的操作空间，就能很方便地用手指或者尖嘴钳拔出损坏的保险丝。另外在做三维建模时，底座的安装柱、弹片的让位槽都做了合理的圆角处理，既可以降低注塑生产时的应力集中问题，也能避免组装时弹片被塑料飞边卡住，影响装配效率。
