2045型GDT气体放电管双针结构

　　在通信基站供电端口、工业控制信号回路、轨道交通车载电子系统的浪涌防护设计中，气体放电管是一级防护的核心器件，这款双针结构的2045中型规格放电管，正是针对中等通流容量的防护场景开发的结构方案。从结构设计逻辑来看，主体采用圆柱陶瓷密封腔体作为核心载体，腔体两端采用金属化封接工艺实现气密性封装，内部充入特定配比的惰性气体，当线路两端出现超过器件击穿阈值的瞬态过电压时，内部气体被迅速击穿形成辉光放电通路，将浪涌能量泄放到接地端，把端口电压钳位在设备可承受的安全范围内，待浪涌消失后迅速恢复高阻绝缘状态，不会影响线路的正常信号传输或供电导通。

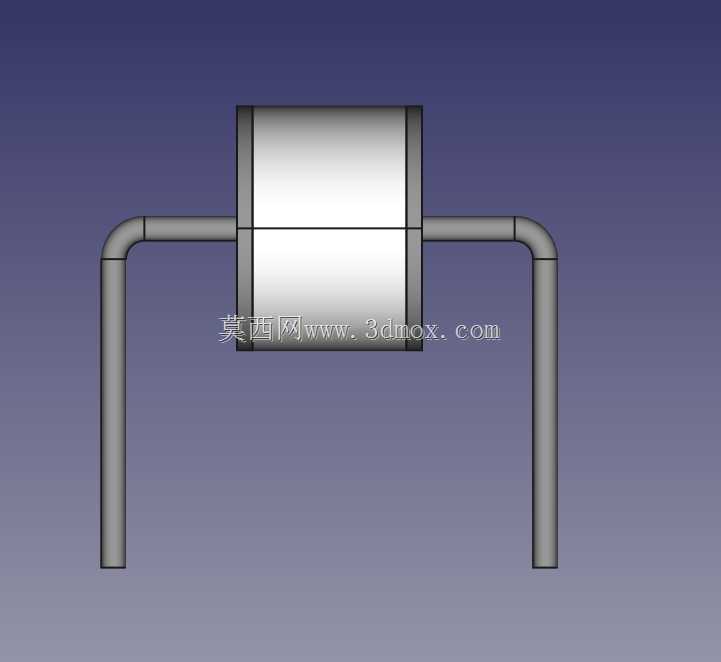

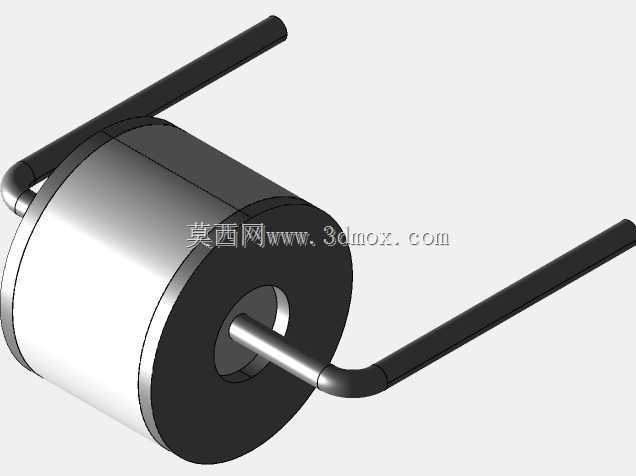

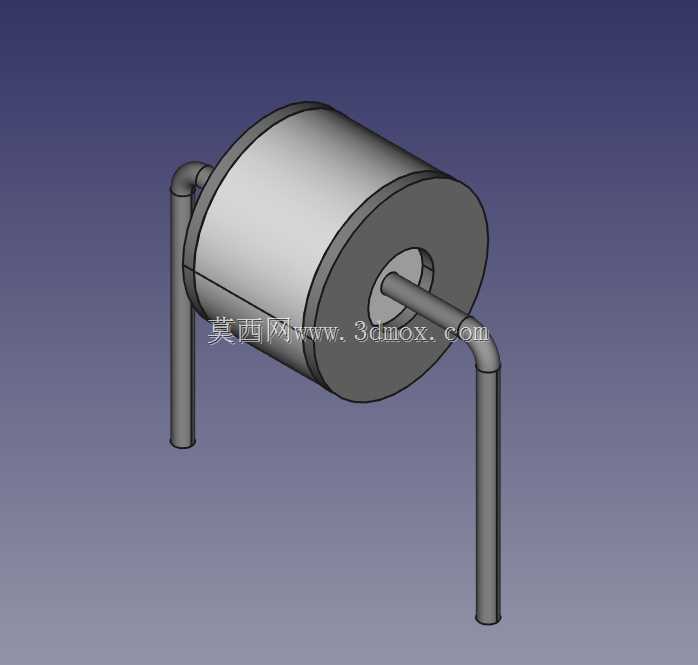

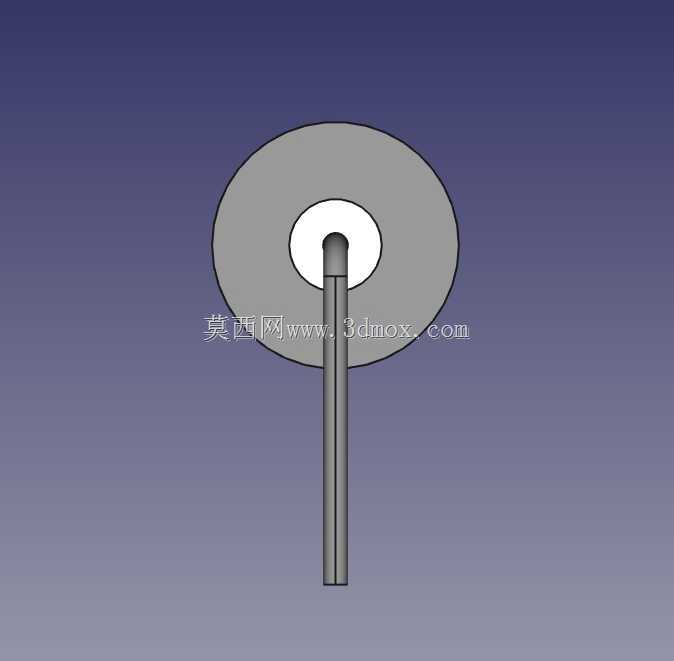

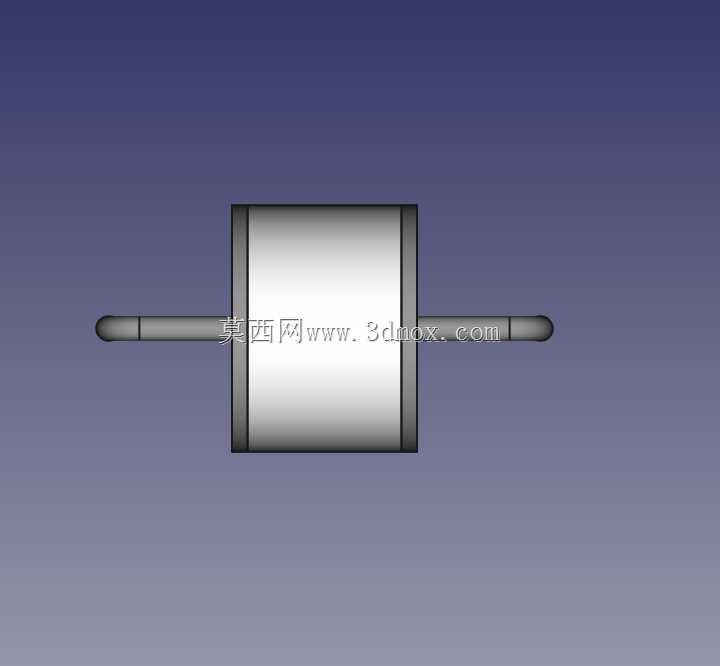

　　两侧引出的折弯金属插针，是兼顾安装可靠性与电气连接性能的设计：插针采用平直段加90度折弯的结构，平直段穿过PCB板安装孔后可通过波峰焊实现牢固焊接，折弯段的长度与弯折半径经过匹配计算，既可以避免焊接时应力直接传递到陶瓷封接面导致密封失效，也能在多器件并排安装时预留足够的电气间隙，防止相邻器件之间出现爬电击穿。主体圆柱腔体的外径与长度按照2045中型规格的通用安装边界设计，可直接适配行业通用的PCB封装尺寸，不需要额外调整安装孔位，在设备改版替换防护器件时可以直接兼容原有焊盘，降低设计改板的工作量。

　　从实际应用的适配性来看，这款双针结构的放电管可覆盖电源端口的共模、差模防护场景，也可用于信号线路的雷击浪涌、静电放电防护，在工业现场的变频器输出端口、光伏汇流箱的直流输入端口、安防设备的信号传输端口都能适配。设计过程中对插针的同轴度做了严格约束，保证插针与腔体中心轴线的偏移量控制在极小范围内，避免自动化插件时出现卡料、偏位的问题，适配SMT回流焊与波峰焊两种主流焊接工艺，满足批量生产的装配要求。腔体两端的金属封接环厚度经过优化，既保证足够的机械强度承受焊接时的热冲击，也不会因为封接环过厚导致整体器件长度超出安装空间限制，在有限的设备内部空间里实现更高的通流容量。

　　不同于轴向直引线的小规格放电管，这款双针折弯结构的设计重点在于平衡安装应力与泄流能力：插针的导电截面积经过通流容量校核，能够承受标称放电电流下的热积累，不会出现引脚熔断的问题；折弯处的圆角处理避免了应力集中，在设备受到振动冲击时，引脚可以通过微小的弹性形变吸收振动能量，避免焊点开裂或者陶瓷腔体碎裂。在进行三维建模时，需要重点关注封接面的配合公差、插针折弯角度的一致性、腔体内部电极的对位精度，这些参数直接影响器件的击穿电压一致性、放电稳定性与使用寿命，建模过程中需要还原实际生产中的工艺倒角、封接边宽度等细节，保证模型导出的工程图可以直接用于工装夹具设计、装配干涉检查，为防护电路的结构布局提供准确的尺寸参考。
