水平通孔安装DO-15封装二极管结构

　　在低压整流、信号检波、电源防反接这类板级电子电路的硬件设计环节，轴向引线封装二极管的安装结构选型，直接决定了PCB组装的工艺适配性、长期运行的抗振可靠性以及整机内部的空间利用率。这款水平通孔安装的DO-15封装二极管结构，还原了量产场景中经过引脚成型加工后的元件实际形态，完全匹配波峰焊、手工插焊的通孔组装工艺要求，是消费类电源、工业控制板卡、小型家电控制板中应用极广的元件安装形态。

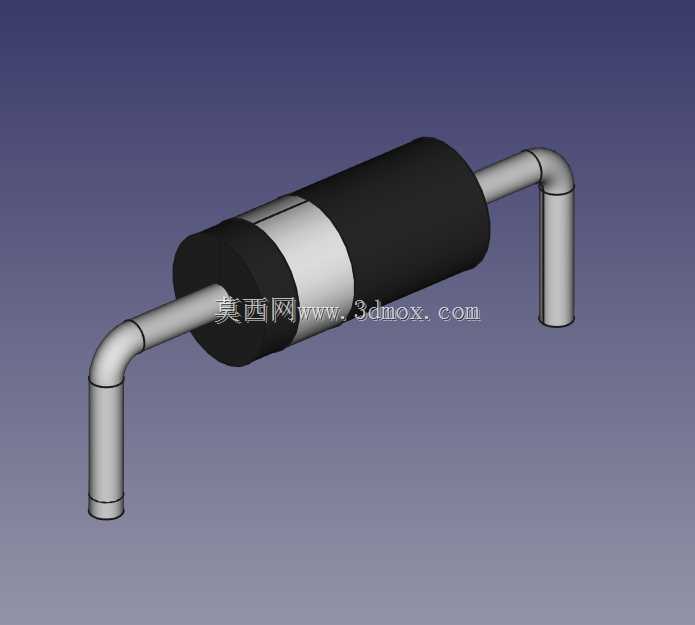

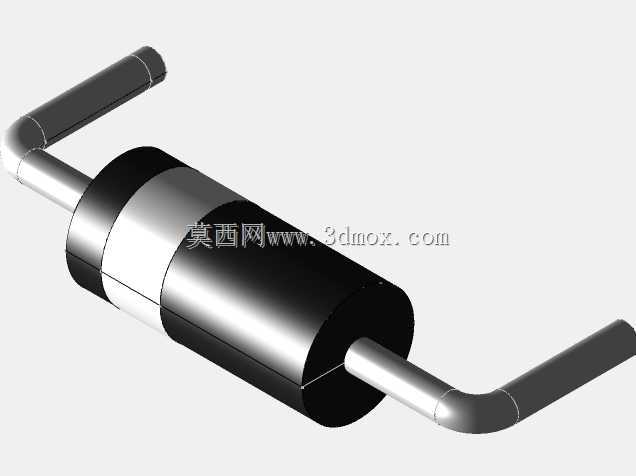

　　不同于常规直插轴向二极管保留直引线垂直插装的形式，这款结构的两根引线都在距离本体端面固定位置完成90度同向弯折，弯折后引线保持平行，整体元件本体平行于PCB板面布置，这种成型方式首先解决了垂直插装时元件整体高度过高的问题，在内部净空有限的薄型壳体设备中，能大幅降低元件对Z向空间的占用，避免元件顶端触碰壳体内部的加强筋、绝缘片或者上层布线结构。很多工程师在做结构堆叠评审时，容易忽略直插二极管垂直安装的高度余量，等到样机试装时才发现元件顶壳，不得不临时改板或者追加引脚成型工序，提前在建模阶段导入这种预成型的水平安装二极管模型，就能在布局阶段直接锁定安装高度边界，规避这类后期改模改板的风险。

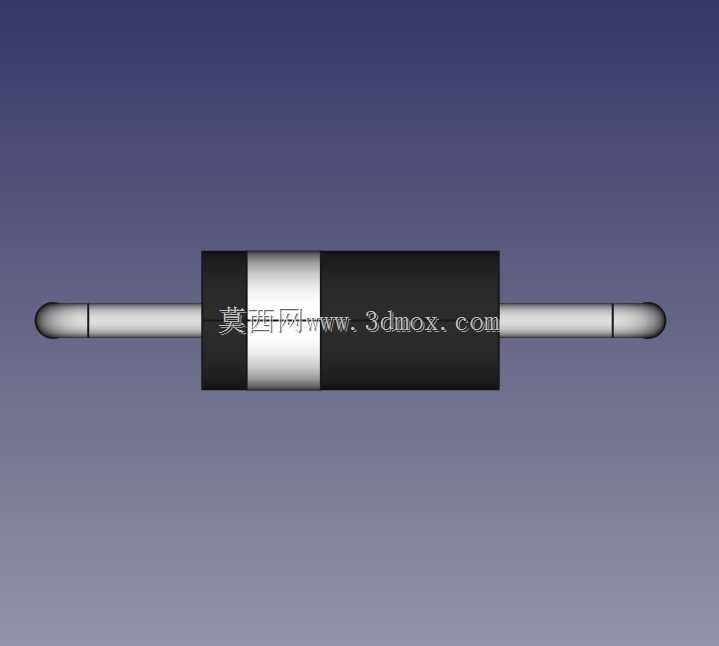

　　从结构设计细节来看，模型严格还原了DO-15封装的本体尺寸特征，黑色环氧塑封段与金属电极段的分界清晰，本体直径、塑封段长度、金属电极段长度都符合行业通用的封装尺寸规范，引脚弯折处的圆角半径也符合实际引脚成型的工艺要求——弯折半径过小会导致引线铜材产生加工裂纹，长期受温度循环应力作用容易出现引脚断裂，弯折半径过大则会占用过多板面空间，导致相邻元件的安装间隙不足。两根平行引线的中心距控制在24mm，这个尺寸既适配通用的PCB孔径设计，也能保证插装时引线顺利穿过焊盘孔，不会出现引脚偏位、插装卡滞的问题，引线末端的长度预留也符合波峰焊的工艺要求，过短会导致焊锡爬升不足形成虚焊，过长则会在焊接后需要额外剪脚，增加组装工序的工时。

　　在实际设备应用场景中，这种水平安装的二极管结构抗振性能远优于垂直插装结构。垂直插装的二极管仅靠两个焊点承受本体的重量，在车载电子、工业设备这类存在持续振动的使用场景中，长期受交变应力作用焊点容易产生疲劳裂纹，最终导致电路断路失效。而水平安装的结构，元件本体可以贴合PCB板面布置，部分工艺中还会在本体下方点涂红胶或者加贴绝缘胶带固定，振动时本体的惯性力会分散到两个弯折的引线上，焊点承受的应力大幅降低，能满足更严苛的环境可靠性要求。同时，水平布置的本体与PCB板面之间预留了微小间隙，既可以避免本体塑封材料与PCB表面的阻焊层、丝印层长期接触产生材料相容性问题，也能给焊接时的助焊剂挥发、清洗时的洗液残留留出排出空间，减少长期使用后的腐蚀风险。

　　建模过程中，这类元件的结构还原不能只做简化的圆柱加直杆示意，必须把引脚的弯折位置、平行度公差、本体与引脚的同轴度这些细节还原到位。很多新手工程师在搭建PCB三维装配模型时，直接调用软件库中默认的直引线二极管模型，不做引脚成型的结构调整，导出的干涉检查报告完全无法反映真实的组装状态，等到SMT或者插件车间试产时才发现元件与周边的接插件、电容、散热片存在空间干涉，不得不临时调整元件布局，耽误项目的试产进度。这款模型的引脚弯折段与本体的相对位置、引线的伸出长度都按照实际量产的成型参数制作，导入装配后可以直接用于静态干涉检查、安装空间校核、线束走向避让等结构评审环节，能有效提升硬件设计与结构设计的协同效率。

　　另外需要注意的是，这种水平安装的二极管在布局时需要预留足够的引脚成型操作空间，不能将焊盘布置在靠近PCB板边、安装孔或者高大元件的位置，否则插件工人或者自动成型机无法完成引脚弯折插装。模型中引线的直线段长度、弯折段的长度都按照行业通用的成型标准设定，在PCB布局时按照模型的外轮廓预留安装区域，就能保证后续量产时的工艺可行性，不需要额外调整成型参数。同时，平行布置的引线方向也需要结合板内的散热风道考虑，尽量让元件本体的长度方向顺着风道走向，减少风阻，提升元件自身的散热效率，避免二极管长期工作在过热状态下导致正向压降漂移、反向漏电流增大等性能劣化问题。
