机用螺杆式手动夹紧工装结构

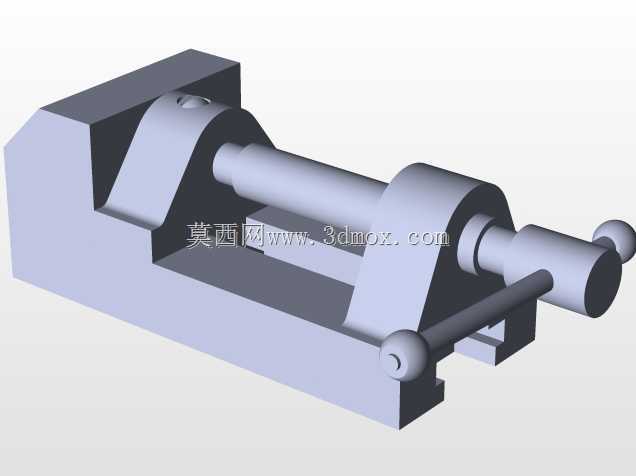

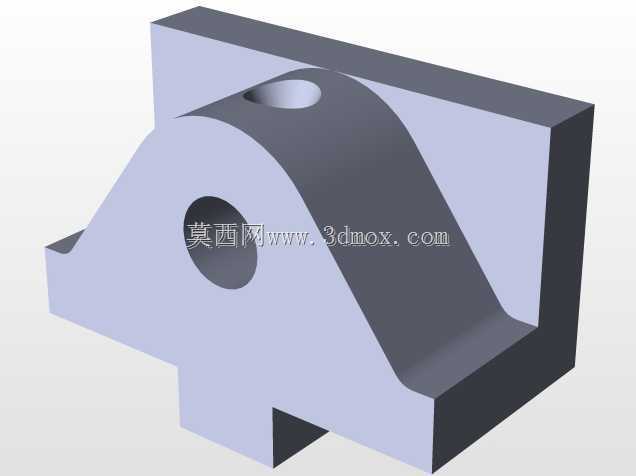

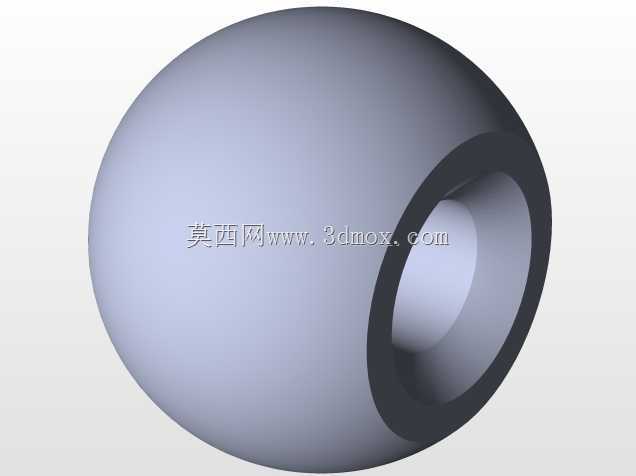

　　在中小批量零件的铣削、钻削、锉修等工序场景里，这类手动螺杆夹紧结构是车间工位上最常见的工装形式，相比液压、气动夹紧装置，它不需要外接动力源，完全依靠人力操作就能完成工件的夹持固定，适配零散修配、单件试制、教学实训等多种没有集中动力供给的作业场景，在五金维修、小型机加作坊、院校金工实训工位的应用占比极高。从结构功能来看，这套夹紧机构依靠固定在底座上的固定钳身作为定位基准，活动钳身通过螺杆的螺旋传动实现直线往复移动，转动端部的手柄就能带动螺杆旋转，将回转运动转化为活动钳身的直线进给，配合固定钳口完成对工件的夹紧，螺杆尾部的球形手柄设计增大了操作力臂，操作人员施加较小的握力就能获得足够的夹紧力矩，避免加工过程中工件受切削力作用出现位移、

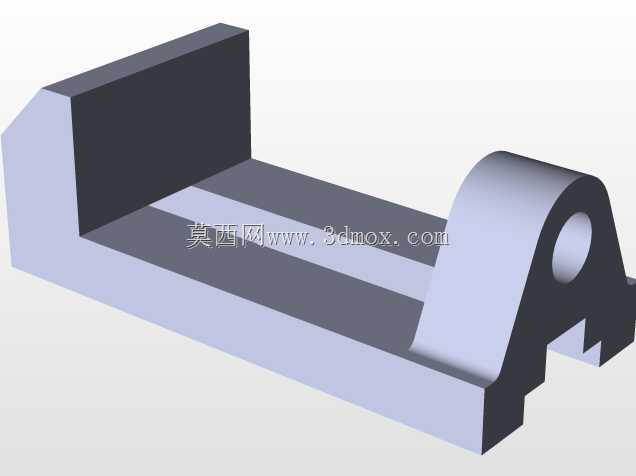

　　窜动。设计这套结构的时候，首先要考虑的是底座的安装适配性，底座采用L型一体式铸造成型思路，底部预留的安装平面可以直接通过T型螺栓固定在机床工作台或者钳工工位台面上，安装边界需要匹配常规台钳的安装孔位间距，保证可以直接替换现有工位上的老旧夹紧工装，不需要额外对工作台进行打孔改造。固定钳身和底座采用一体化结构设计，能够避免装配间隙带来的夹持精度偏差，活动钳身和底座的配合面采用燕尾槽导向结构，既可以限制活动钳身的上下、左右窜动，又能保证移动过程的直线度，长时间使用磨损后还可以通过镶条调整配合间隙，延长工装的整体使用寿命。螺杆的设计需要兼顾传动效率和自锁性能，选用梯形螺纹作为传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，

　　传动过程更平稳，而且具备可靠的自锁特性，当夹紧力达到设定值后，即使受到切削振动的影响，螺杆也不会出现自行回松的情况，不需要额外增加锁紧机构就能保证夹持的可靠性。钳口部位预留了可更换钳口板的安装槽，实际使用时可以根据被夹持工件的材质更换不同表面形式的钳口板，比如夹持软质金属工件时可以更换铜质钳口避免夹伤工件表面，夹持毛坯件时可以更换带齿纹的淬硬钳口增大摩擦力，提升夹持稳定性。从尺寸边界来看，这类手动夹紧工装的整体长度控制在适配常规工位操作的范围，最大开口距离可以覆盖常见中小型零件的夹持需求，整体高度不会超出小型钻床、铣床的加工行程范围，安装后钳口的中心高度和常规刀具的作业高度匹配，不需要额外加装垫高块就能完成大部分零件的加工作业。

　　结构上没有复杂的异形曲面，所有零部件都可以通过常规的车、铣、刨、磨工序完成加工，制造成本低廉，后期维护也十分方便，螺杆、螺母、钳口板这些易损件都可以单独拆卸更换，不需要整体报废工装，对于小型加工场景来说具备很高的性价比。实际使用过程中，操作人员只需要将工件靠紧固定钳口，转动手柄带动活动钳身进给，直到工件被完全夹紧就可以开始加工作业，加工完成后反向转动手柄就能松开工件，操作逻辑简单，新入职的操作人员不需要经过长时间培训就能熟练使用，不会出现操作失误导致的工装损坏或者工件报废问题。在装配调试的时候，需要保证螺杆的轴线和活动钳身的移动方向平行，避免活动钳身移动过程中出现卡滞，螺杆和固定钳身的配合部位需要加装耐磨衬套，减少转动过程中的磨损，活动钳身和导向面的配合间隙需要调整到合适范围，间隙过大会导致夹持精度下降，间隙过小则会增大操作阻力，让手柄转动变得费力。
