可转位倒角加工刀盘结构设计

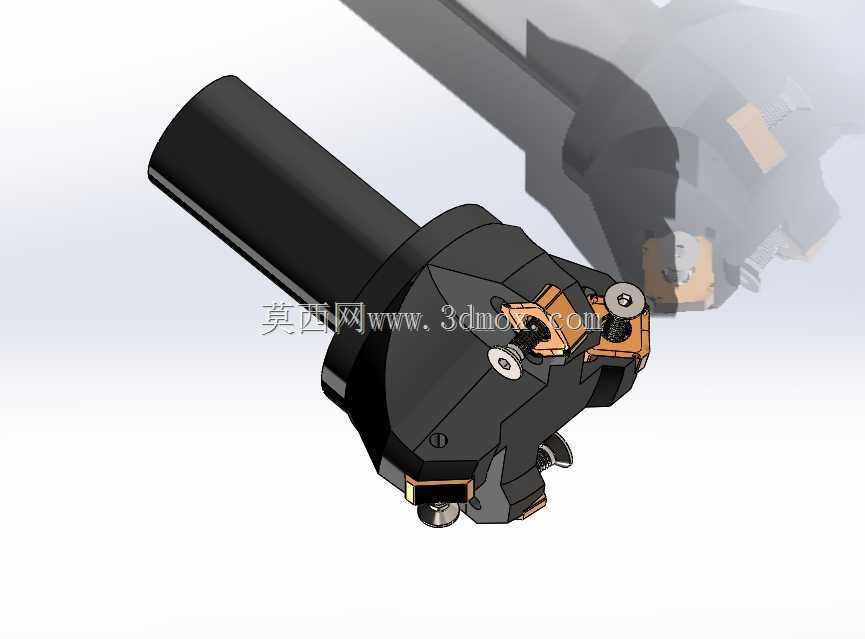

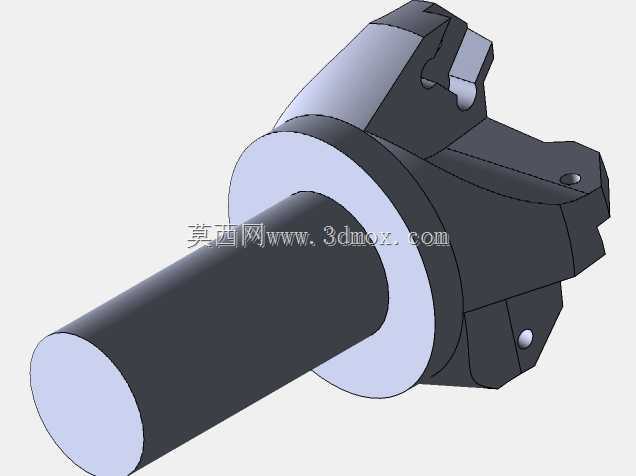

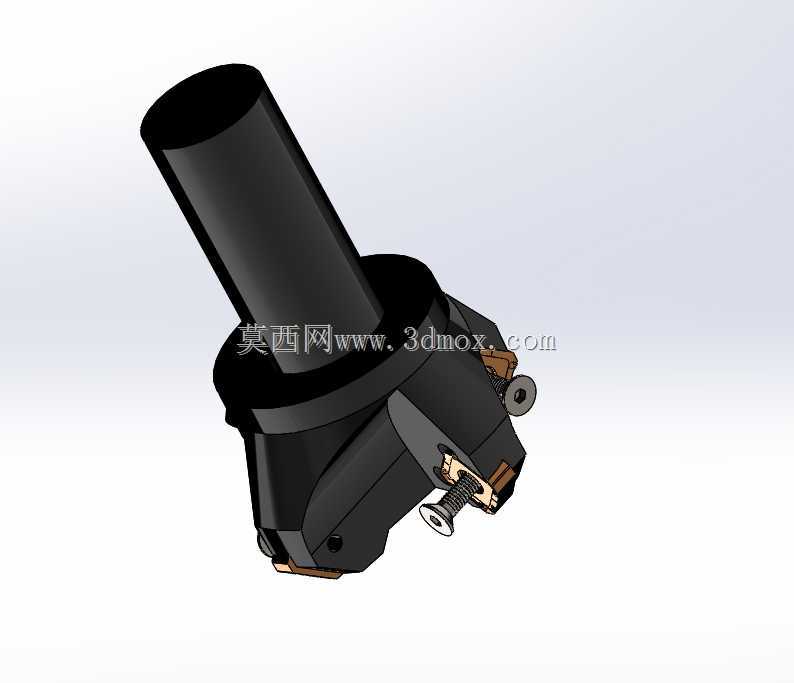

　　这款倒角加工刀头组件，主要适配立式加工中心、数控车床的动力刀座接口，在批量金属零件加工场景中，可一次性完成孔口、轴端、棱边的倒角去毛刺作业，替代传统手动倒角、单刃倒角刀的低效加工模式，尤其适合汽车零部件、液压阀块、精密传动件的量产线工序，能有效规避人工倒角导致的角度不一致、棱边毛刺残留、加工节拍过长等问题。从结构设计逻辑来看，刀盘采用圆柱直柄作为安装基准，柄部直径公差严格按照h6级精度控制，可直接适配标准ER夹头、侧固式刀座的装夹要求，安装时无需额外定制过渡套，柄部长度预留足够的装夹夹持量，避免高速切削时出现刀柄打滑、振刀的问题。刀盘本体采用合金钢整体调质处理，表面做发黑防锈强化，核心安装面的平面度控制在0.01mm以内，

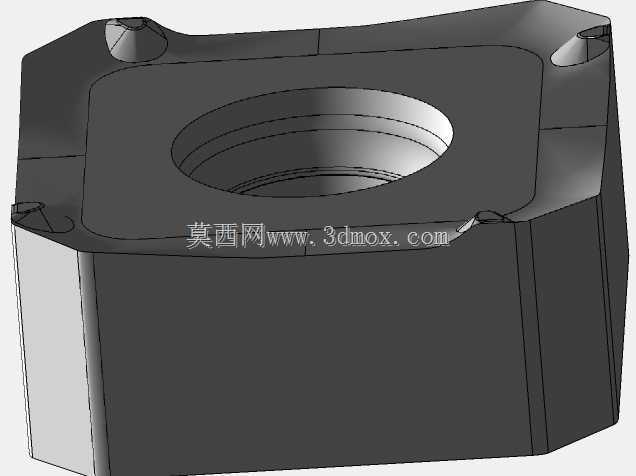

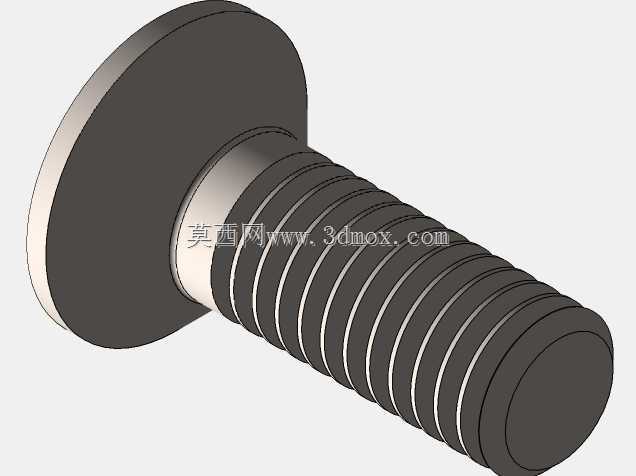

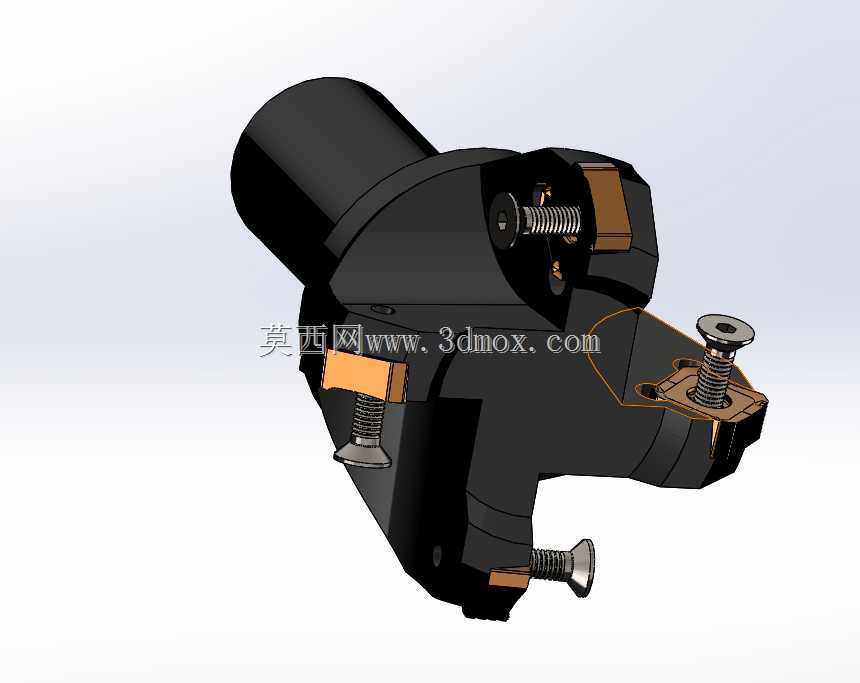

　　保证刀片安装后的定位精度。刀片采用可转位硬质合金涂层刀片，通过沉头螺钉直接压紧在刀盘的定位槽内，每个切削刃口磨损后，只需松开螺钉转动刀片即可更换新刃，无需重新拆卸刀盘、对刀找正，大幅减少换刀辅助时间。刀盘上共布置多组切削刃，沿圆周方向均布，切削时每个刀片承担的切削负荷均匀分配，可有效降低单刃切削阻力，即使加工45号钢、铝合金、铸铁等常见金属材料时，也能保持稳定的切削状态，避免出现崩刃、让刀的问题。刀片的安装角度经过反复校核，主偏角与倒角加工角度完全匹配，加工出的倒角面粗糙度可达到Ra1.6以内，无需后续额外的抛光工序。刀盘内部预留有切削液流道，可直接连通机床的内冷供液系统，切削时高压切削液可直接喷射到切削刃与工件的接触区域，

　　及时带走切削产生的热量，同时冲掉切屑，避免切屑刮伤已加工表面，也能延长刀片的使用寿命。在安装边界设计上，刀盘的最大回转直径经过严格控制，加工沉孔内部倒角时，可顺利进入孔内完成作业，不会与孔壁发生干涉；刀头前端的突出长度也做了优化，加工轴类零件端面倒角时，不会与工件的装夹卡盘、顶尖发生碰撞，适配多数常规零件的倒角加工空间。从实际使用场景来看，这款刀盘既可以用于零件粗加工后的棱边去毛刺，也能满足半精加工阶段的倒角尺寸精度要求，在批量加工时，可将单工件倒角工序的时间压缩到数秒以内，相比传统的手动倒角、砂轮打磨方式，加工效率提升数倍，同时加工出的倒角尺寸一致性好，角度偏差可控制在±0.5度以内，完全满足精密机械零件的装配要求。设计过程中，

　　针对刀盘的动平衡也做了优化，圆周方向的重量分布均匀，在主轴转速达到数千转每分时，也不会出现明显的振动，可有效保证加工面的光洁度，同时保护机床主轴的精度。刀片的压紧螺钉采用高强度合金钢材质，可承受切削过程中的冲击载荷，即使进行断续切削加工，也不会出现螺钉松动、刀片移位的问题。刀盘本体上的刀片定位槽采用高精度加工成型，刀片安装后的位置重复精度可控制在0.02mm以内，更换刀片后无需重新调整加工参数，即可直接进入加工状态，减少操作人员的调试工作量。
