24针DIP型直插IC插座结构设计

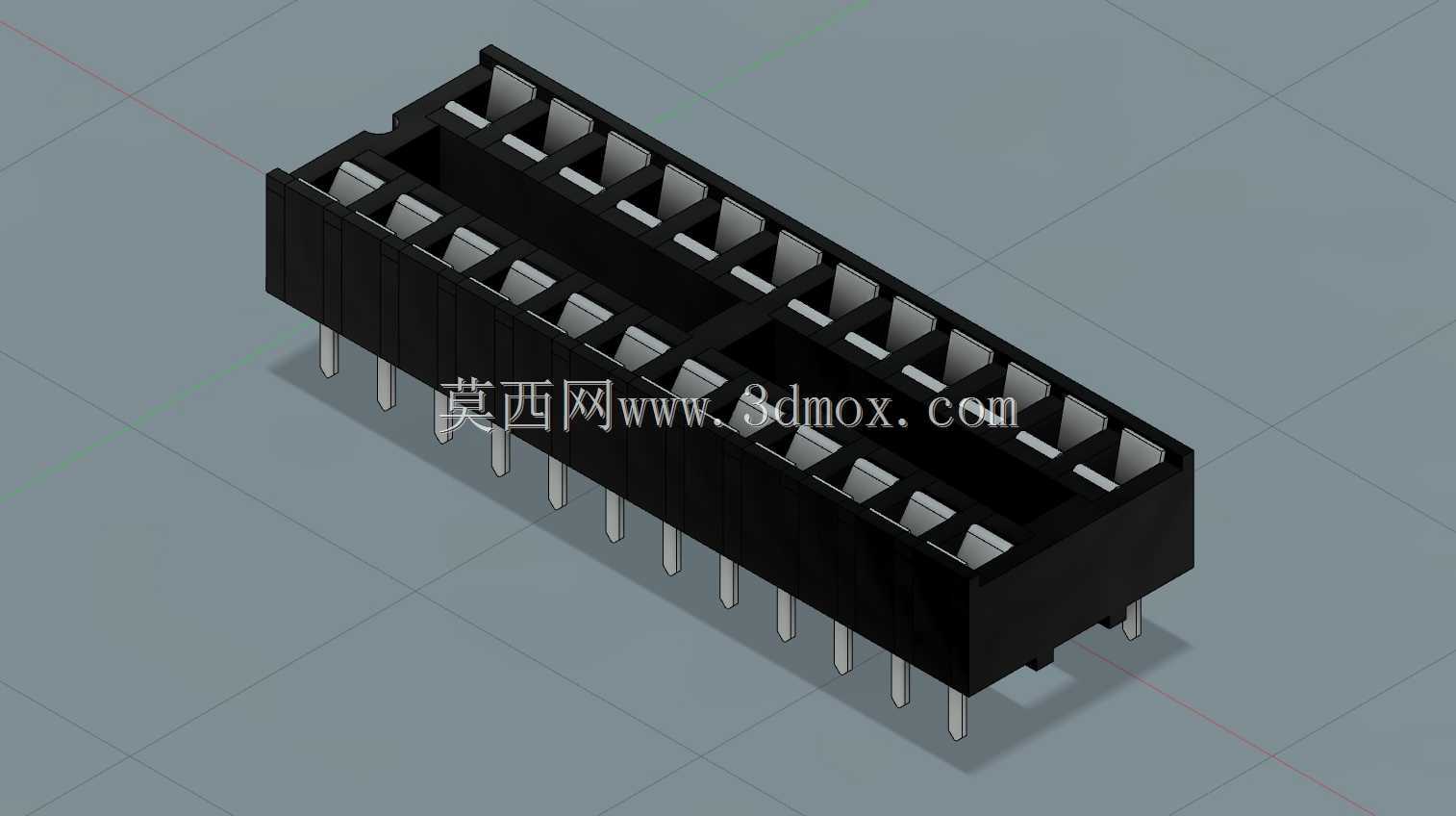

　　在电路板组装与电子设备量产环节，直插式IC插座是替代芯片直接焊接的核心连接部件，这款24针DIP结构的IC插座，主要适配引脚间距100mil、本体宽度300mil的双列直插封装集成电路，覆盖绝大多数中小规模逻辑芯片、接口转换芯片、存储芯片的安装需求，常见于工控控制板、家电主控板、教学实验板、老旧设备维修替换等场景，能有效避免芯片直接焊接带来的拆装困难、引脚烫损、电路板焊盘脱落等问题。从结构设计逻辑来看，这款插座采用双列对称排布的接触端子，每列12根插针，整体采用黑色耐高温绝缘本体作为基座，绝缘材质选用满足UL94V-0阻燃等级的热固性塑料，可耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题。

　　接触端子采用铜合金基材冲压成型，表面做镀锡处理，既保证良好的导电接触性能，也能提升抗氧化能力，降低长期使用后的接触电阻，端子与绝缘基座的配合采用过盈压装结构，每根端子都设计有倒刺结构，压入基座对应的安装孔后可实现牢固固定，避免插拔芯片时端子被带出基座。接触端采用弹性夹片结构，芯片引脚插入后，夹片可从两侧抱紧引脚，保证接触压力稳定，即使在设备振动、温度循环变化的工况下，也不会出现接触不良、信号中断的问题。从安装边界尺寸来看，这款插座的两列插针中心间距为300mil也就是7.62mm，同列相邻插针的中心间距为100mil也就是2.54mm，完全符合标准DIP封装的尺寸规范，插针长度设计兼顾了电路板焊接的吃锡需求与插装后的结构强度，

　　插针穿过电路板焊盘后露出长度控制在1.5-2mm，既能保证焊锡充分浸润形成可靠焊点，也不会因为插针过长导致与电路板背面的其他元件发生干涉。绝缘本体的高度设计经过多轮验证，安装到标准1.6mm厚度的FR4电路板后，插座顶面与电路板表面的间距可保证芯片插入后，芯片本体与插座基座之间留有足够的散热间隙，避免芯片工作时的热量堆积在接触位置加速端子氧化。在实际选型使用过程中，这款插座的插拔寿命可满足不少于50次的芯片插拔需求，足够覆盖研发阶段的芯片调试、量产阶段的芯片更换、售后阶段的故障维修等全周期使用场景。设计建模过程中，需要重点关注端子弹性夹片的开口尺寸，开口尺寸过小会导致芯片插入力过大，容易造成芯片引脚弯折，

　　开口尺寸过大则会导致接触压力不足，接触电阻升高影响信号传输；同时要严格控制绝缘基座上每个端子安装孔的位置度公差，同列孔位的位置度偏差不能超过0.05mm，两列孔位的平行度偏差不能超过0.1mm，否则会出现芯片引脚无法对准插入、插针偏位无法穿过电路板焊盘的问题。另外，绝缘本体的边缘做了微小的倒角处理，既可以在自动化插装设备拾取时起到导向作用，也能避免安装过程中锐边划伤操作人员或电路板阻焊层。在电路板布局设计时，需要在插座周围预留至少3mm的操作空间，方便芯片的插拔操作，同时要避免在插座正下方布置过高的贴片元件，防止插针焊接时的热量传递损坏下方元件。这款插座的结构完全遵循行业通用的DIP插座尺寸规范，可直接替换同规格的其他品牌产品，不需要修改电路板的封装设计，适配性极强。
