28针DIP直插式IC连接插座结构

　　在PCB板级电路设计与组装环节，这类28针DIP结构的IC插座是量产与原型验证阶段都十分常用的互联部件，很多工程师在做通孔插装类电路设计时，都会优先选用对应针数的IC插座来承载双列直插封装的芯片，而非直接将芯片焊接在板上。这种设计选择的核心考量，首先是规避芯片直焊带来的返修风险——尤其是在调试阶段，程序烧录、参数验证过程中经常需要更换芯片，带插座的结构可以直接插拔替换，不用动用烙铁拆焊，既避免拆焊过程中高温损伤芯片引脚与PCB焊盘，也能大幅缩短调试换件的时间，哪怕是量产阶段，对于部分后期可能需要升级固件、更换校准芯片的设备，预留IC插座也能降低售后维护的操作门槛。

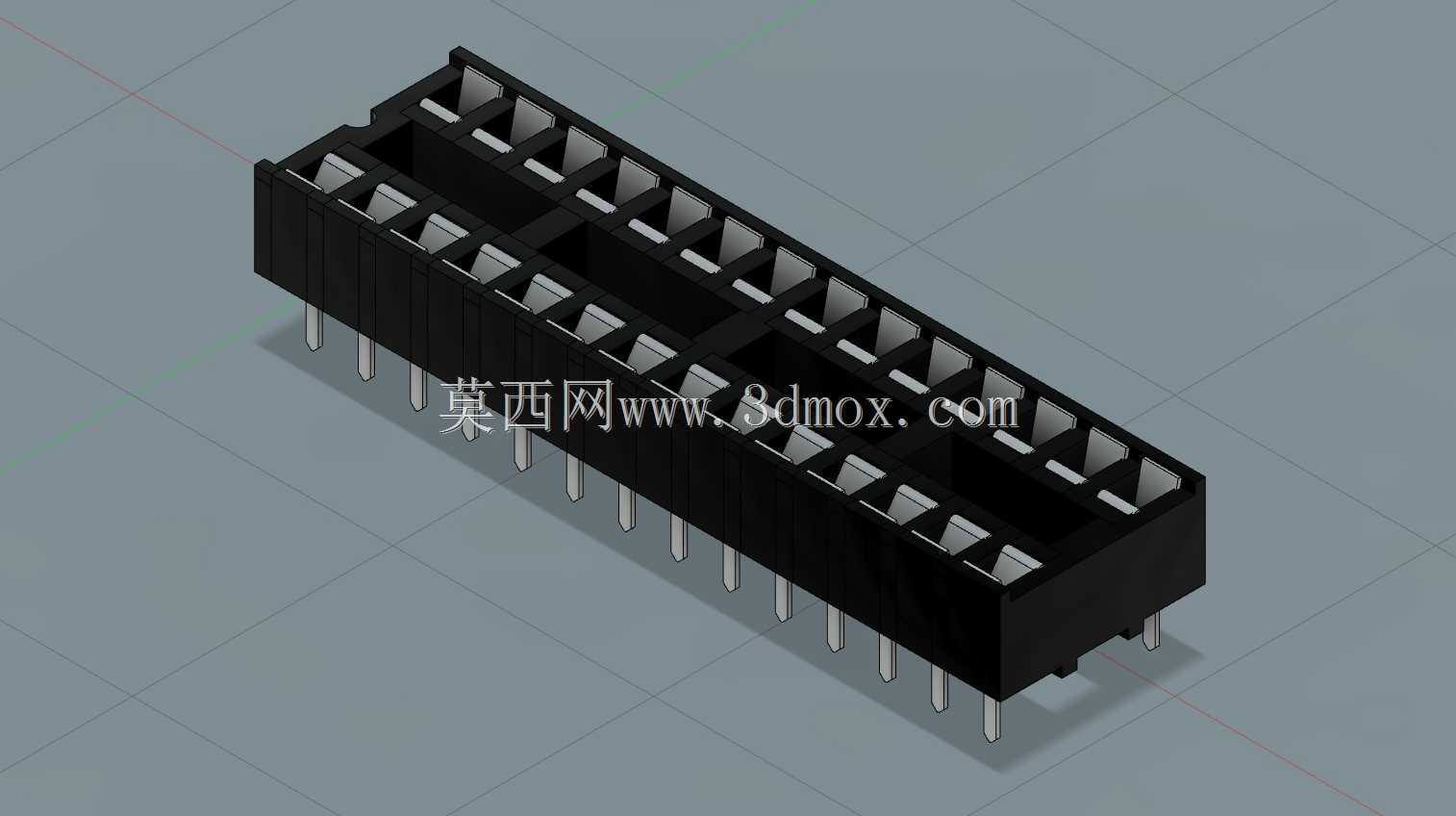

　　从结构本身来看，这款插座采用双列对称排布的插针设计，针脚间距严格遵循100mil也就是2.54mm的标准DIP封装规范，两列插针之间的跨距为300mil也就是7.62mm，完全匹配行业通用的28针DIP芯片安装尺寸，不需要额外调整PCB封装库的焊盘位置，直接调用标准库就能完成板上布局。绝缘基座采用黑色耐高温工程塑料注塑成型，基座内部对应每个针脚的位置都设计有独立的夹持腔，腔内的接触簧片采用弹性铜材冲压成型，表面做镀锡处理，既保证足够的夹持力让芯片引脚插入后不会出现松脱接触不良，也能控制插拔力度在合理范围，避免插拔芯片时用力过大弯折引脚或者扯动PCB焊盘。

　　伸出基座底部的插针为直插式设计，针径适配标准PCB通孔的孔径，插装时可以顺利穿过PCB上预钻的安装孔，过波峰焊或者手工焊接都能形成可靠的焊点，基座底部与PCB板面接触的位置做了平整的贴合面，焊接后基座不会出现歪斜，能保证芯片插入时的垂直度，避免单根引脚受力弯折。基座上的针位对应做了防呆的视觉标识，虽然DIP芯片本身会有缺口标识对应1脚位置，插座的基座端部也做了对应的缺口结构，装配时可以快速对齐芯片与插座的1脚位置，避免装反芯片烧坏器件。

　　在实际应用场景中，这类插座除了用于常规的工业控制板、电源驱动板、老式计算机接口板上的DIP芯片安装，也会被用在编程器、烧录座的适配结构中，作为芯片与烧录器主板之间的互联载体，部分需要频繁更换芯片的测试工位，甚至会在这类插座基础上加装零插拔力的锁紧结构，但基础款的直插插座因为成本低、可靠性高，依然是中小批量产品设计中的首选。

　　建模过程中需要重点关注几个安装边界尺寸：首先是单根插针的伸出长度，要匹配常用PCB的板厚范围，保证插针穿过PCB后露出足够的焊接长度，一般控制在3mm左右即可，过长容易在焊接时和背面的其他元件干涉，过短则容易出现虚焊；其次是基座的整体高度，要考虑芯片插入后整体的堆叠高度，避免和上方的结构件、散热片出现空间干涉；另外是相邻针脚之间的绝缘间隔，要保证在常规工作电压下不会出现极间爬电，基座内部的隔筋结构要完全分隔相邻的接触簧片，避免焊锡残渣、灰尘落入后造成引脚短路。

　　很多新手工程师在选型这类插座时容易忽略夹持力的参数，实际生产中如果簧片弹性不足，设备经过运输振动后容易出现芯片引脚接触不良，导致设备偶发故障，所以建模时也需要还原簧片的弧形夹持结构，保证每个针位的接触正压力符合行业通用规范，同时插针的同轴度要控制在合理公差范围内，避免出现个别插针歪斜导致无法顺利插入PCB孔位的情况。另外基座的塑料材质需要满足波峰焊的耐高温要求，建模时不需要体现材质属性，但结构上要避免出现壁厚差异过大的位置，防止注塑过程中出现缩痕、变形，导致整体平整度不达标，焊接后出现浮高问题。
