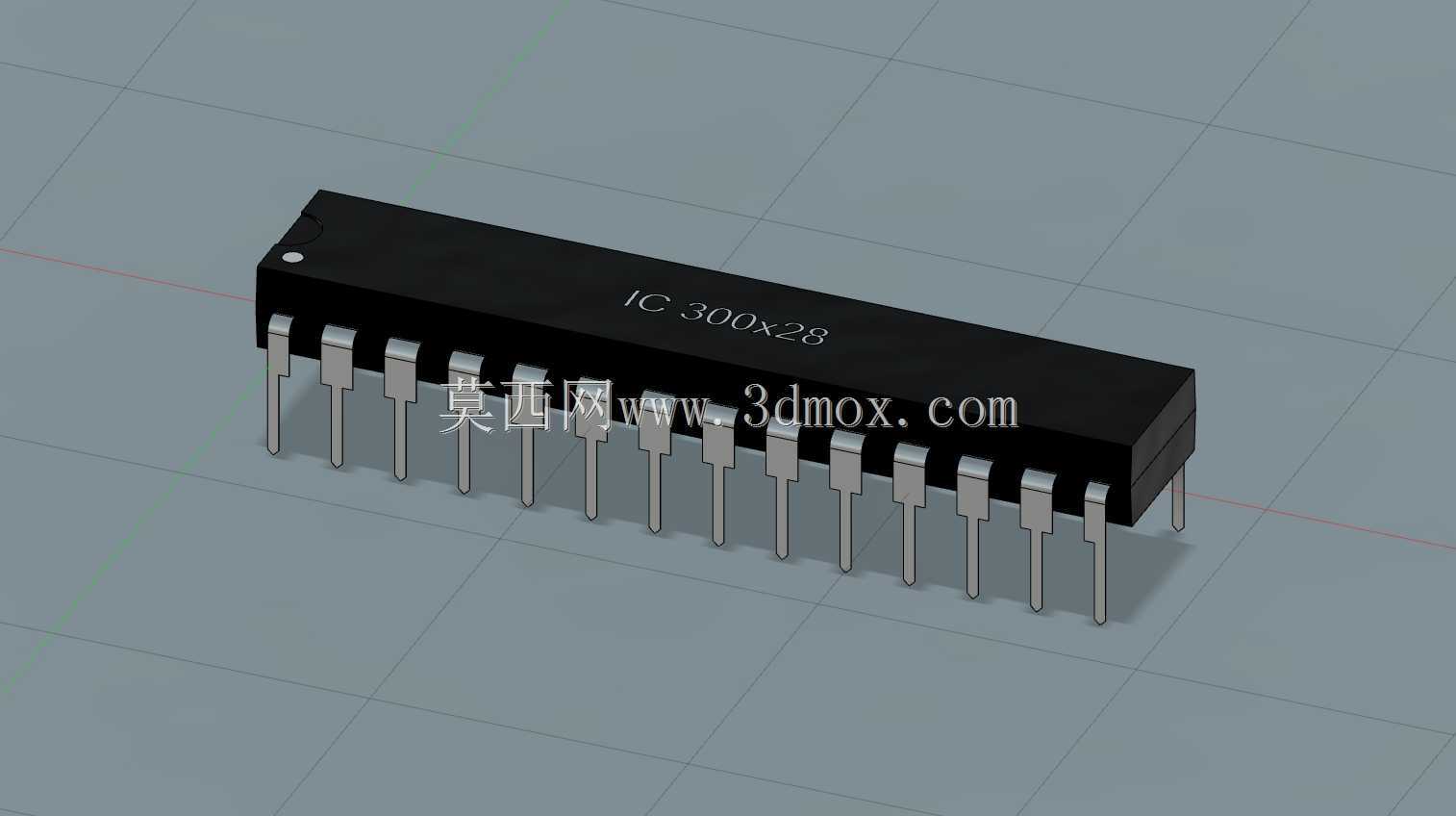

28引脚双列直插集成电路封装结构

　　在电路板设计与电子设备装配领域，双列直插封装的集成电路是通孔插装工艺中应用极为广泛的元件类型，本次呈现的28引脚DIP结构，正是针对常规中小规模逻辑芯片、通用微控制器类器件的封装形态做的参数化建模还原。这类封装的引脚间距采用行业通用的100密耳即2.54mm标准，两列引脚之间的跨距为300密耳即7.62mm，完全匹配通用面包板、万能实验板以及量产PCB的通孔焊盘排布规则，不管是高校电子实验室的原型验证，还是中小批量工业控制板的生产装配，都能直接适配现有工装与焊接工艺，不需要额外调整焊盘坐标或者定制插装治具。

　　从结构设计逻辑来看，封装主体采用黑色环氧塑封料的长方体造型，本体边缘做了微小的倒角处理，避免生产转运过程中边角崩裂损伤内部晶圆绑定结构；引脚采用可伐合金材质冲压成型，外露部分做了镀锡处理，兼顾焊接时的润湿性与插装过程中的结构强度，每根引脚的伸出长度、弯折角度都严格遵循JEDEC相关封装标准，确保在波峰焊或者手工焊接时，引脚能顺利穿过PCB焊盘孔，且焊锡能顺着引脚爬升形成合格的焊点弯月面。本体一端设置的圆形定位标记，是装配过程中识别引脚1位置的核心标识，能有效避免生产中芯片插反导致的电路烧毁问题，建模时特意还原了这个标记的凹陷质感与位置精度，和实际工业级芯片的标识位置完全对齐。

　　在实际电路设计场景中，这类28引脚DIP封装常用来承载8位通用微控制器、总线接口收发器、中小规模逻辑阵列这类器件，比如常用的16F73系列PIC单片机就采用该封装规格，做PCB封装库设计时，这个三维模型可以直接导入ECAD软件做干涉检查，验证芯片和周边电解电容、接线端子、排针等元件的装配间隙，避免后期打样后出现元件装不下、外壳和芯片干涉的问题。建模过程中特意还原了引脚的细微弯折弧度，没有做简化的直杆式引脚处理，因为在做热仿真或者结构应力仿真时，引脚的弯折结构能缓冲PCB受热变形带来的应力，避免引脚从塑封本体处断裂，这个细节对需要做高低温循环测试的工业级设备来说尤为重要。

　　安装边界方面，该封装在PCB上占用的投影区域需要预留足够的安全间距，本体下方不能布置过高的贴片元件，两列引脚外侧要预留至少2mm的操作空间，方便烙铁头接触引脚完成焊接或者拆焊操作；如果是搭配IC插座使用，模型的本体高度和插座叠加后的总高度也符合常规工控设备的内部空间预留标准，不会和设备外壳的内部加强筋产生干涉。很多新手工程师在做封装库时容易忽略引脚的实际粗细与焊盘孔径的匹配，这个模型里的引脚直径严格按照实际器件的0.5mm规格设置，对应焊盘孔径取0.8mm、焊盘外径1.5mm的常规参数，能直接给封装设计提供尺寸参考，减少因为封装尺寸错误导致的生产不良。

　　不同于表贴封装的器件，双列直插封装的芯片不需要专用的回流焊设备，手工焊接门槛低，维修拆换也更方便，在小批量定制设备、教学实验装置、老旧设备维修替换场景中始终保有稳定的应用占比，这个三维模型的结构还原度足够支撑从方案选型、结构干涉检查到装配工艺指导的全流程使用需求，不需要再额外对照器件手册反复核对尺寸参数。
