24针双列直插通用集成电路封装结构

　　在电子电路结构设计、PCB Layout实操场景里，直插式集成电路的封装建模是很多工控板、实验板、传统家电控制板设计环节里绕不开的基础环节，这款24针双列直插的IC封装结构，就是针对常规24引脚DIP规格芯片做的1:1结构还原，完全匹配常规EAGLE、Altium等电路设计软件里的封装调用需求，能直接导入到PCB装配干涉校验环节使用。

　　从实际应用场景来看，这类24针DIP封装的芯片覆盖范围极广，从传统的8位单片机、总线驱动芯片、锁存器到通用逻辑器件，大量采用这一封装规格，在高校电子实验教具、老式家电控制主板、工业工控IO扩展板、入门级开发板上随处可见，做整机结构设计时，如果忽略IC封装的实际外形尺寸与引脚伸出长度，很容易在装配时出现引脚与周边壳体、散热片、接插件干涉的问题，甚至会因为引脚间距建模偏差，导致PCB封装焊盘与实物引脚对位不准，直接造成整板焊接不良。

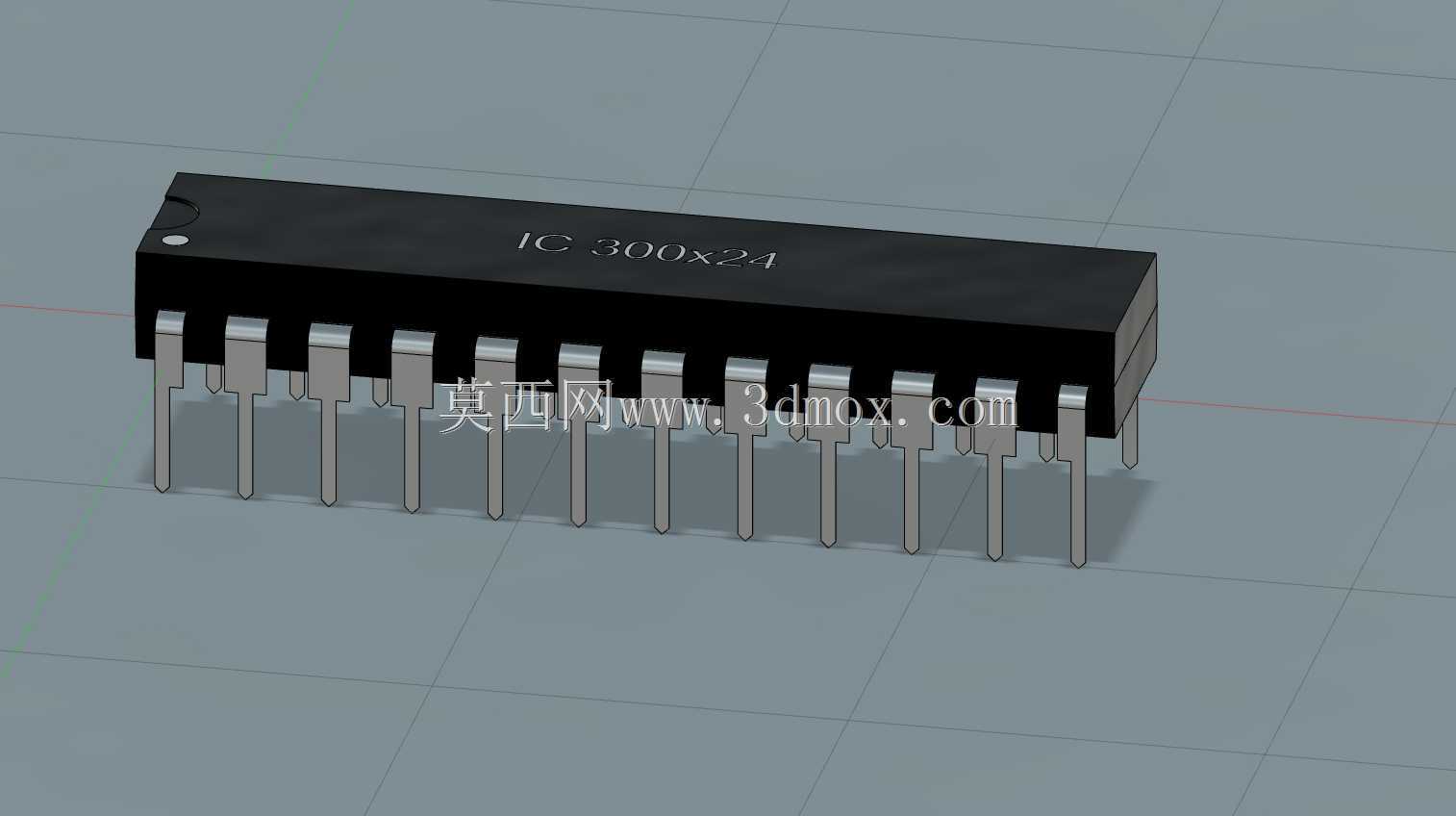

　　这款封装结构的设计完全遵循行业通用的DIP-24尺寸规范，引脚间距采用标准100密耳也就是2.54mm的行业通用直插间距，两排引脚之间的跨距为300密耳也就是7.62mm，完全匹配通用万能板、标准PCB焊盘库的封装尺寸，建模时特意还原了塑封本体的边角倒角、引脚的折弯弧度与末端倒角细节，甚至本体表面的定位凹点也做了准确还原，能在三维装配校验时准确识别芯片安装方向，避免装反的设计失误。

　　从设计思路上来说，建模时没有做多余的简化处理，每一根引脚的伸出长度、折弯段尺寸都严格按照实物芯片的安装公差做了还原，引脚从塑封本体伸出的根部位置、折弯后的平直段长度都控制在行业标准公差范围内，既保证模型导入PCB装配环境时，能准确模拟引脚插入焊盘后的实际伸出长度，也能校验芯片本体与周边 tallest 元件的高度差，避免在设计外壳时出现内部净空不足，压坏芯片本体的问题。

　　实际做结构设计时，很多工程师容易忽略直插IC的安装边界：这款封装的塑封本体宽度、长度都严格对应通用DIP-24的尺寸，本体下方的净空区域没有做多余的结构填充，能准确模拟芯片焊接后PCB表面到本体底部的间隙，方便评估是否需要在芯片下方走走线、或者贴装贴片元件；引脚的直径也按照标准0.5mm左右的实物尺寸建模，在做焊盘设计校验时，能准确判断焊盘孔径与引脚的配合间隙，避免孔径过小插不进元件、或者孔径过大焊接时漏锡的问题。

　　在做教学演示、虚拟装配仿真时，这个模型也能直观展示双列直插芯片的安装方式：引脚垂直穿过PCB焊盘，本体平贴在PCB丝印层上方，定位凹点对应PCB丝印的1脚标识位置，完全还原实际生产中的插件工序流程，能帮助入门的结构设计、电子设计从业者快速建立直插元件的空间尺寸概念，不用再拿着实物卡尺反复测量就能完成装配干涉校验，大幅提升设计效率，减少打样后出现元件装配干涉的返工概率。

　　不同于很多简化的封装模型只做一个方块加几根直杆代替引脚，这个模型还原了引脚的实际折弯形态，在做波峰焊工艺仿真时，也能准确模拟引脚过波峰时的吃锡长度，帮助工艺人员评估焊锡爬升高度是否符合工艺要求，避免出现虚焊、连焊的工艺隐患。对于做非标设备、测试治具设计的工程师来说，准确的IC封装模型也能帮助设计芯片测试座的定位结构，保证测试探针能准确对准每一个引脚，不会因为模型尺寸偏差导致测试针偏位，接触不良。
