1英寸间距十针SIP收割台连接接头结构

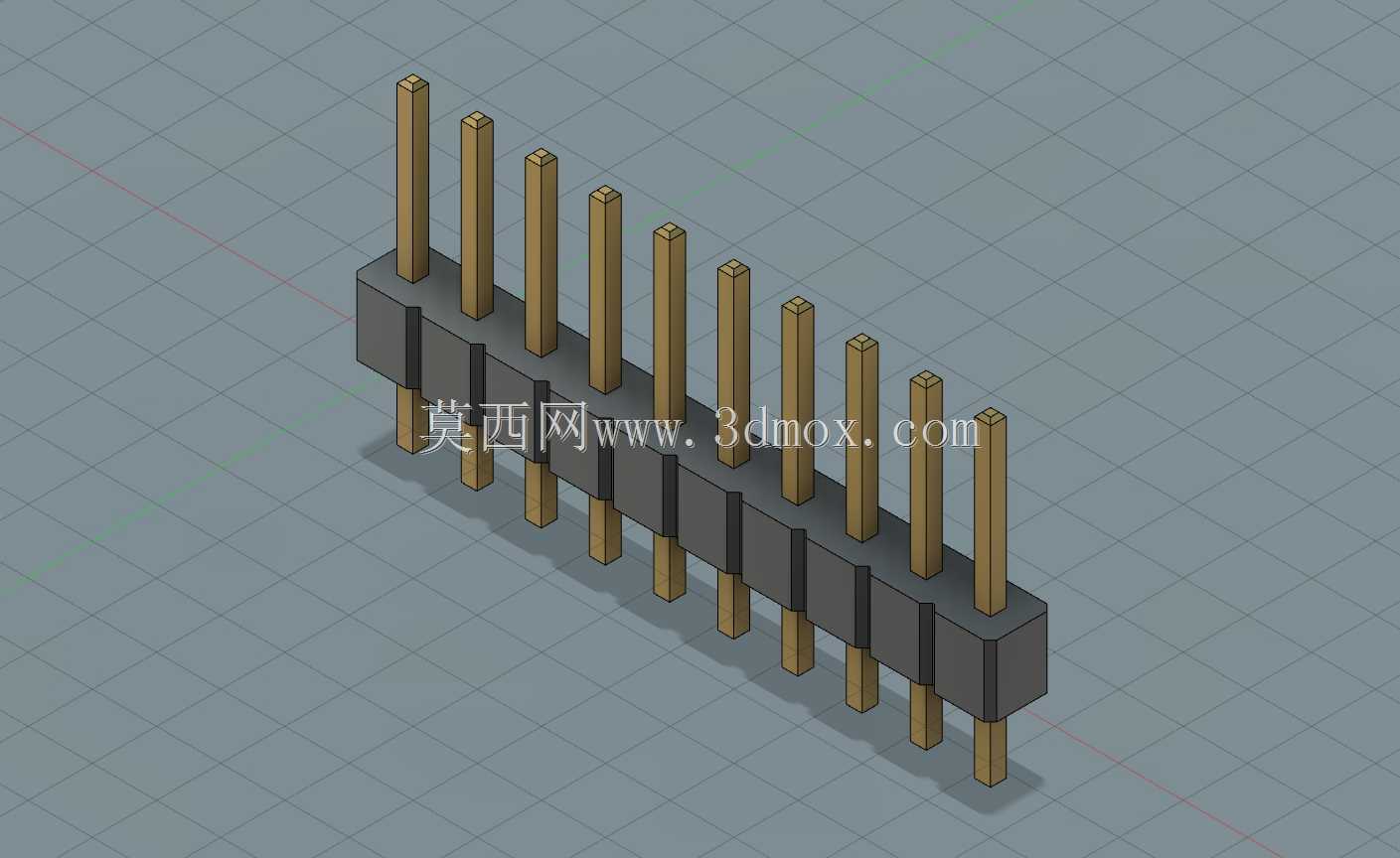

　　在农业收获机械的电控系统搭建中，收割台作为直接执行作物切割、输送作业的前端模块，其内部信号与动力的稳定连接直接决定整机作业可靠性，这类10针SIP接头正是为收割台电控回路的板间连接设计的标准化接插部件。不同于消费电子领域的微型排针，应用在农机场景的接插件需要兼顾安装便捷性与抗振动性能，1英寸的针脚间距设计，既预留了足够的爬电距离，适配农机作业时多尘、潮湿的复杂田间工况，避免针脚间积灰凝露引发的短路故障，也能在设备维护时快速对位插接，降低田间抢修的操作难度。从结构设计来看，该接头采用单排直插布局，绝缘基座为分段式方块拼接结构，每一个针位对应独立的绝缘固定单元，这种设计一方面可以在针脚受力时分散应力，

　　避免单根针脚受外力偏移时连带相邻针位变形，另一方面分段式基座在注塑生产时更容易控制成型精度，保证每根插针的同轴度，降低插接力的离散性。插针采用贯通式设计，针体两端均伸出绝缘基座，一端用于焊接在控制PCB板上，另一端用于对接母座，插针截面为方形，相比圆形插针，方形结构在焊接时与PCB焊盘的接触面积更大，焊接后抗扭、抗弯折性能更强，能承受收割台作业时持续的振动载荷，避免长期使用后出现虚焊脱焊问题。安装边界上，1英寸的总针位跨度适配多数收割台通用控制板的安装孔位，绝缘基座的高度与插针伸出长度经过匹配设计，焊接端伸出长度适配常规2mm板厚的PCB波峰焊工艺要求，插接端伸出长度保证与母座配合时的有效接触深度，不会因为装配公差导致接触不良。

　　实际应用中，这类接头主要用于收割台上的传感器信号传输，比如割台高度传感器、转速传感器、作物喂入量检测传感器的信号汇总传输，也可用于小功率执行元件的动力供给，单排10针的配置刚好覆盖常规割台前端的信号通道数量，无需额外扩展接插件，简化线束布局。设计过程中需要重点考虑插针的保持力，绝缘基座与插针之间采用过盈配合压装，每根插针的压装力控制在合理区间，既保证插针不会在插拔过程中被推出基座，也避免压装力过大导致绝缘基座开裂。同时针脚的表面处理需要适配农机的耐腐蚀要求，保证在高湿度、多农药残留的环境下长期使用不会出现氧化锈蚀导致的接触电阻升高。不同于高密度的板间连接器，这款接头的大间距设计允许作业人员在不使用专用工具的情况下完成插拔操作，

　　在农忙季节的设备维护场景下，不需要携带精密维修工具即可快速更换故障模块，大幅缩短停机时间。从建模逻辑上，该结构优先保证安装尺寸的准确性，针脚间距、插针截面尺寸、基座外形尺寸均严格遵循通用SIP接插件的尺寸规范，同时还原了分段式基座的拼接细节，每段基座之间的定位槽、插针的倒角处理都做了准确还原，可直接用于收割台电控系统的装配干涉检查、线束布局模拟，也可作为农机接插件选型时的三维参考模型，验证其在不同安装空间下的适配性。在进行收割台电控仓的结构设计时，可直接调用该模型对接PCB安装位与线束走向，提前排查接插件与周边结构件的干涉问题，减少物理样机试制时的改模次数。
