轴向410垂直铝电解电容器三维结构

　　做电子设备结构设计的工程师大多有过类似经历，在PCB布局阶段调用元件库时，最容易出问题的往往不是主控芯片这类大尺寸器件，反而是电容、电阻这类基础无源元件的安装干涉问题。轴向410垂直直铝电解电容的三维建模，核心就是解决高密度PCB装配场景下的元件占位校核问题，这类电容多用于电源输入回路的滤波环节，相比贴片电解电容，轴向引脚的结构抗振动性能更优，在工业控制板卡、车载电子模块这类存在持续机械振动的使用场景中，失效率远低于同容值的贴片封装产品。

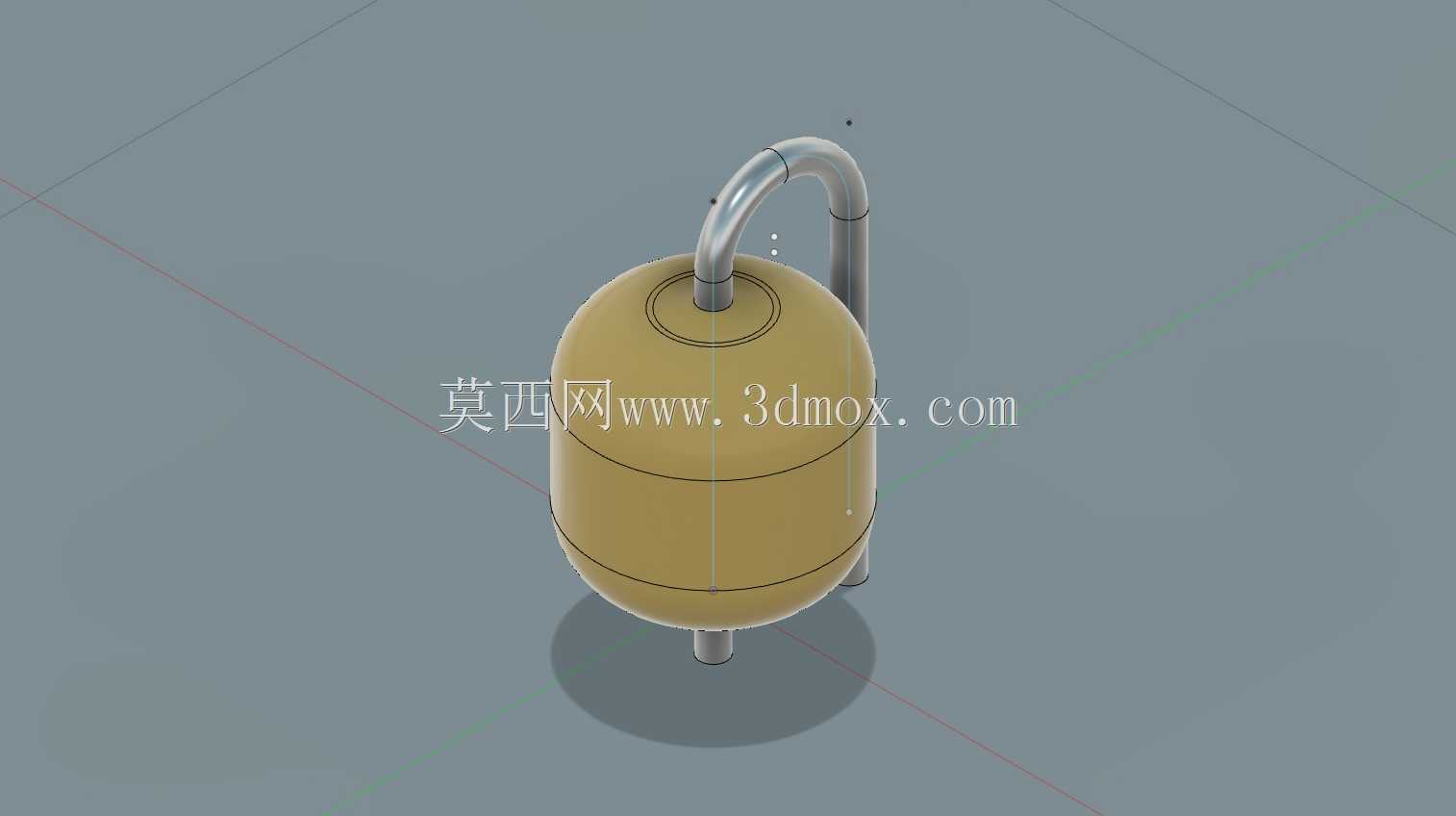

　　从实际设计逻辑来看，这类垂直直出引脚的轴向电容，建模时首先要明确的是安装边界约束：电容主体为椭圆柱型卷绕结构，主体直径对应410封装的标准尺寸，引脚采用垂直弯折设计，其中一根引脚沿电容主体侧壁平行延伸至安装面，另一根引脚从电容底部中心垂直引出，两个引脚的中心间距严格匹配0.1英寸标准网格，也就是常规通孔PCB的2.54mm孔距，不需要额外做非标准孔位设计，能直接适配通用PCB设计软件的标准孔库。很多新手建模时容易忽略引脚的弯折半径，实际生产中电容引脚为镀锡铜包钢材质，弯折半径过小会导致引脚断裂隐患，建模时预留的弯折R角完全匹配量产工艺要求，不会出现设计模型和实物装配不符的问题。

　　在实际设备应用中，这类电容通常布置在PCB板的电源输入端口附近，或是功率器件的供电引脚旁，承担低频纹波滤除、瞬时电流补偿的作用。三维模型的外形还原度直接影响结构设计阶段的干涉检查精度：比如电容主体的高度、引脚伸出PCB板面的长度、侧壁延伸引脚的突出距离，这些尺寸如果建模偏差超过0.5mm，就可能在后续装配时和上方的散热片、结构固定柱、相邻的接插件产生硬干涉，尤其是在紧凑型设备的板卡设计中，板间间距往往只有5-8mm，电容的实际安装高度直接决定了板卡的层叠间距设计是否合理。

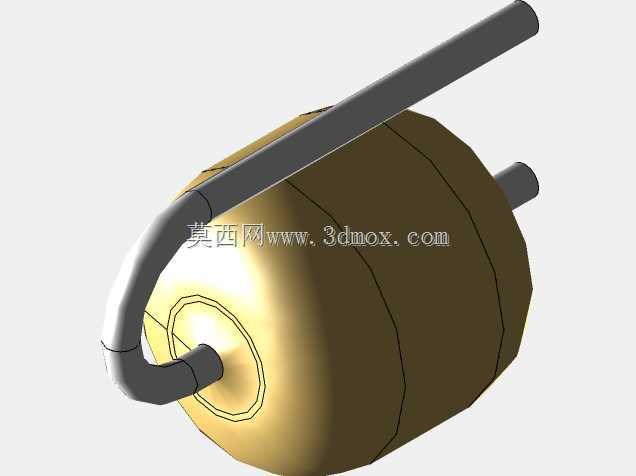

　　建模过程中对电容本体的细节还原也贴合实际生产状态：主体表面的卷绕接缝、顶部的密封胶圈轮廓、引脚的镀层质感都做了对应还原，不是简化的几何块结构，在做整机装配的渲染验证、产品爆炸图制作时，不需要额外做模型修整就能直接使用。另外考虑到不同设计软件的装配适配性，模型的坐标原点设置在底部中心引脚的安装面中心，导入装配环境时不需要额外调整坐标位置，能直接对齐PCB封装的原点位置，减少工程师的模型预处理工作量。

　　从选型适配的角度来说，这类垂直直引脚的轴向电容，相比卧式轴向安装的电容，在PCB上占用的板面面积更小，适合板面空间紧张但垂直方向有预留空间的设计场景；相比同容值的立式直插电解电容，它的引脚固定点有两个不同方向的支撑，抗振动冲击能力更强，在轨道交通、工业伺服驱动这类高可靠性要求的设备中应用广泛。建模时特意还原了引脚的长度余量，实际生产中引脚可以根据PCB板厚做适当剪短，模型里预留的引脚长度适配1.6mm标准板厚的波峰焊工艺要求，引脚伸出板面的长度符合波峰焊的工艺标准，不会出现引脚过短吃锡不良或是过长导致相邻焊点短路的问题。

　　很多工程师在做三维布线时也会用到这类元件模型，电容侧壁延伸的引脚走向如果建模不准确，会导致布线时的走线路径规划出错，模型中引脚的走向完全垂直于安装面，和主体侧壁的平行度控制在合理公差范围内，布线时可以直接沿引脚方向做走线延伸，不需要额外修正引脚的角度偏差。另外电容主体的椭圆柱外形做了准确还原，不是简单的圆柱替代，在做相邻元件的间距校核时，能准确反映电容主体的最大外轮廓尺寸，避免出现设计时预留间距足够，实际装配时因为主体外形偏差导致的元件挤压问题。
