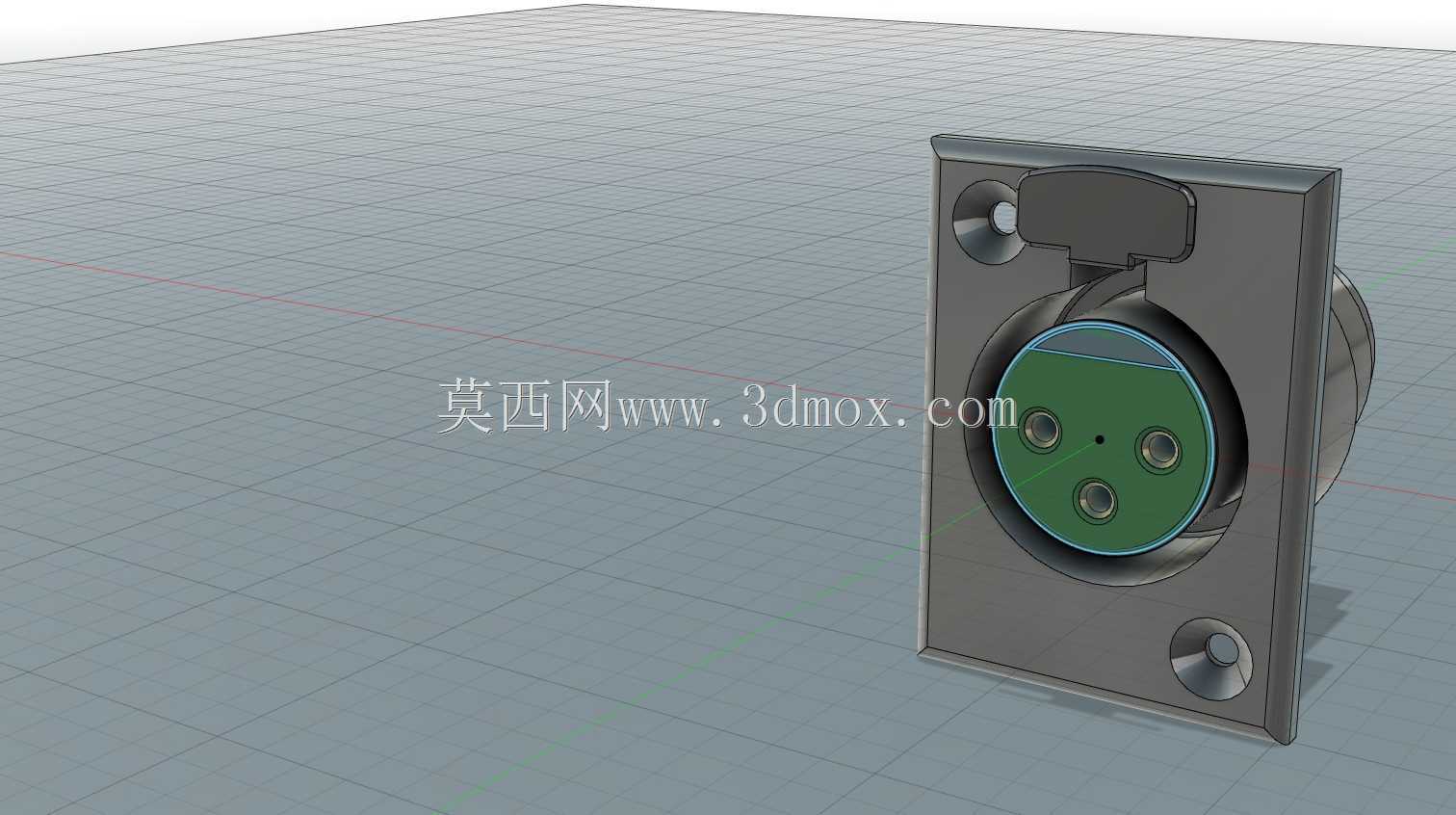

带释放结构矩形面板卡侬母座结构

　　在专业音频设备、舞台灯光控制、工业信号传输机柜的布线场景里，面板安装型卡侬母座是模拟平衡信号传输链路里最常用的接插件类型，这类接插件长期承担着麦克风信号输入、功放平衡输出、灯光控制信号对接的核心连接功能，相比直插式的卡侬接头，面板安装款需要兼顾安装稳固性、插拔操作便利性、误触防护以及长期插拔后的接触可靠性，本次呈现的带释放装置的矩形面板安装卡侬母座，就是针对机柜内嵌安装、设备面板预装场景做的结构优化设计。从实际使用场景来看，这类卡侬母座通常预装在调音台通道面板、功放背板、舞台接线盒面板、工业控制信号柜的预留安装位上，日常使用中需要频繁插拔公头，传统无释放结构的卡侬座在插拔时需要额外按压公头的释放卡扣，遇到面板排布密集、

　　操作空间狭窄的机柜内部布线场景，操作人员很难精准按压到卡扣位置，强行拔插很容易造成接头插针弯折、母座焊盘脱焊甚至面板安装位开裂的问题，这款结构自带的释放装置，就是把卡扣解锁的受力点转移到了母座本体的面板侧，操作人员插拔时不需要在公头尾部找解锁按键，直接按压母座上的释放拨片就能完成接头解锁，哪怕是机柜深处盲操作也能顺利完成插拔，大幅降低了密集布线场景下的操作难度。从设计思路上看，这款母座采用矩形金属安装法兰作为承载主体，法兰的两个对角位置预留了沉头安装孔，安装时可以直接从面板正面穿入沉头螺丝，从背面锁紧螺母，不需要在面板背面预留额外的螺丝操作空间，适配1.5mm到3mm厚度的冷轧钢面板、铝合金面板甚至工程塑料面板，

　　安装孔的中心距严格遵循通用卡侬面板安装的行业通用尺寸，能直接替换市面上同规格的传统卡侬母座，不需要重新开孔加工，降低了设备厂商的面板改造成本。母座的核心接触腔体采用内嵌式设计，接触插针的外围做了环形绝缘隔离台阶，能避免焊线时焊锡溢出造成相邻插针短路，插针的排布遵循三芯卡侬的标准定义，接地插针位置做了加长处理，插拔时能保证接地端先接触后断开，避免热插拔时产生的脉冲信号损坏后端连接的音频设备或者控制模块。母座前端的接口外围做了一圈凸起的定位圈，公头插入时能顺着定位圈自动对准插针位置，不会出现插针错位顶弯的问题，释放装置的拨片设置在接口上方，拨片的按压行程做了限位设计，按到底时刚好能顶开公头的卡扣锁止结构，

　　不会因为按压行程过大造成内部结构断裂，拨片的复位采用内置的弹性金属片，长期按压后不会出现复位失效、卡扣卡滞的问题。从安装边界来看，这款母座的法兰外形尺寸控制在标准卡侬座的通用尺寸范围内，面板上的开孔只需要开出对应大小的矩形避让孔，母座插入后法兰面能完全覆盖开孔边缘，不会露出缝隙，母座背面的焊杯位置距离法兰背面的长度做了优化，哪怕是厚度较薄的设备面板，安装后背面的焊杯也不会和设备内部的电路板、结构件产生干涉，焊杯的开口方向垂直于面板平面，焊线时可以直接从背面穿入导线焊接，不需要弯折导线，能减少导线断裂的风险。在结构细节上，母座的金属外壳采用整体冲压成型工艺，接缝位置做了卷边处理，不会有锋利的毛边划伤操作人员的手或者导线绝缘层，外壳的金属部分和安装法兰连通，安装到金属面板上时能直接实现外壳接地，屏蔽外界的电磁干扰，保证传输的弱音频信号或者控制信号不会受到周边电源线路的电磁干扰，信号传输更稳定。接触插针采用铜合金基材，表面做了镀镍处理，长期使用不会氧化生锈，接触电阻能保持在稳定的低值，哪怕是经过上千次插拔，接触性能也不会出现明显衰减，适配专业设备长期高频使用的需求。
