LTL-4251N板装式LED指示灯座结构设计

　　在工业控制板卡、小型电子设备的面板指示、PCB板载状态提示场景中，这类板安装LED外壳是极为常用的小型结构配件，核心作用是为直插式LED灯珠提供可靠的物理防护、定位支撑，同时规整出光路径，避免灯珠受外力弯折、引脚受力脱焊，也能减少相邻灯珠的光线串扰，让状态指示的辨识度更高。很多刚接触板卡结构设计的工程师容易忽略这类小型配件的细节设计，往往直接预留灯珠过孔就完成布局，实际量产组装时很容易出现灯珠歪斜、组装碰歪引脚、长期使用后灯珠松脱的问题，这类专用外壳就是针对这些痛点做的结构优化。

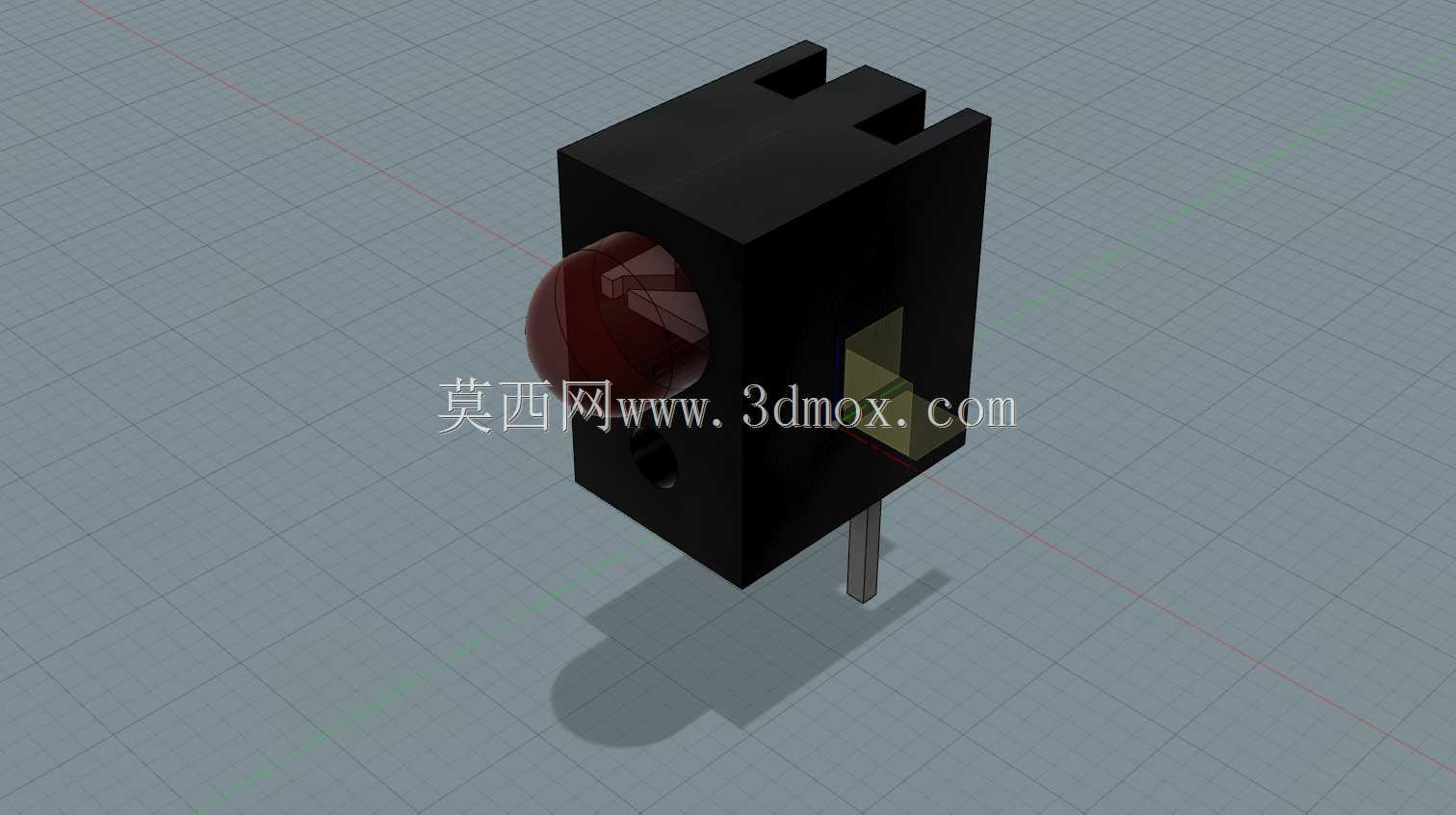

　　从实际使用的功能特性来看，这款LTL-4251N规格的板装外壳采用黑色遮光材质主体，前端预留适配对应尺寸LED灯珠的半球形透光罩位，刚好可以包裹住灯珠的发光头部，既不会遮挡出光角度，又能把光线约束在正面可视范围内，不会从侧面漏光造成相邻指示位的光线干扰。主体侧面做了插装导向槽，对应PCB板上预留的安装卡槽，插装时可以顺着导向槽直接卡入板位，不需要额外打胶或者螺丝固定，组装效率很高，同时底部预留了引脚让位槽，LED灯珠的引脚可以顺着槽位穿出，直接对应PCB上的焊盘孔位，插装后引脚位置精准，不会出现偏位导致的焊接虚焊问题。外壳背部还做了定位挡边，插装到位后挡边刚好贴合PCB板面，控制外壳的插入深度，避免压到板上其他贴片元件。

　　设计思路上，这款外壳完全围绕板载直插LED的安装痛点做适配，首先是材质选择，主体采用遮光性好的硬质工程塑料，注塑成型后尺寸一致性好，适合批量SMT或者波峰焊前的预组装工序，不需要额外的治具定位。结构上没有多余的冗余设计，整体为方块式主体，两侧的卡槽尺寸严格匹配常用1.6mm板厚的PCB公差范围，卡入后有适度的抱紧力，过波峰焊时不会因为传送带震动出现移位。前端的透光罩位做了内凹设计，刚好容纳3mm规格的红发红直插LED灯珠，灯珠装入后头部不会突出外壳平面，避免组装过程中被其他部件刮蹭磨损，同时半球形的内轮廓可以让LED发出的光线更均匀地扩散到正面，不会出现局部亮斑。引脚让位槽的宽度刚好适配LED引脚的标准间距，装入后引脚自然对齐焊盘，不需要人工调整引脚位置，大幅降低组装时的人工调整成本。

　　从安装边界和尺寸配合来看，这款外壳的整体高度控制在板上元件的常规限高范围内，不会超出多数小型设备内部的板间间距要求，安装后在PCB上占用的平面尺寸极小，不会挤占周边电阻、电容等贴片元件的布局空间。插装时不需要在PCB上开过大的开孔，仅需要对应卡槽位置开两个窄槽，同时预留LED引脚的两个标准焊盘孔即可，对PCB的布线影响极小，不会因为安装外壳打断板上的走线布局。外壳底部和PCB接触的面做了微小平整处理，贴板后不会出现倾斜，保证出光方向垂直于板面，正面观察时指示角度一致。在实际选型应用中，这类外壳多用于电源模块的状态指示、工控板卡的信号提示、小型家电的功能指示灯位，相比直接裸露焊接LED，带外壳的设计在整机可靠性测试中，抗震动、抗冲击的表现明显更好，不会因为运输或者使用中的震动出现灯珠歪斜、引脚脱焊的问题，同时黑色外壳和PCB板面的视觉一致性更好，整机内部的观感更规整，不会出现灯珠东倒西歪的杂乱感。另外在做三防漆涂覆工序时，这类外壳还可以遮挡LED灯珠的发光面，避免三防漆溅到灯珠表面影响出光效果，减少组装时的贴防护胶带工序，进一步提升生产效率。
