凯米特EC2双闭锁微型信号继电器结构

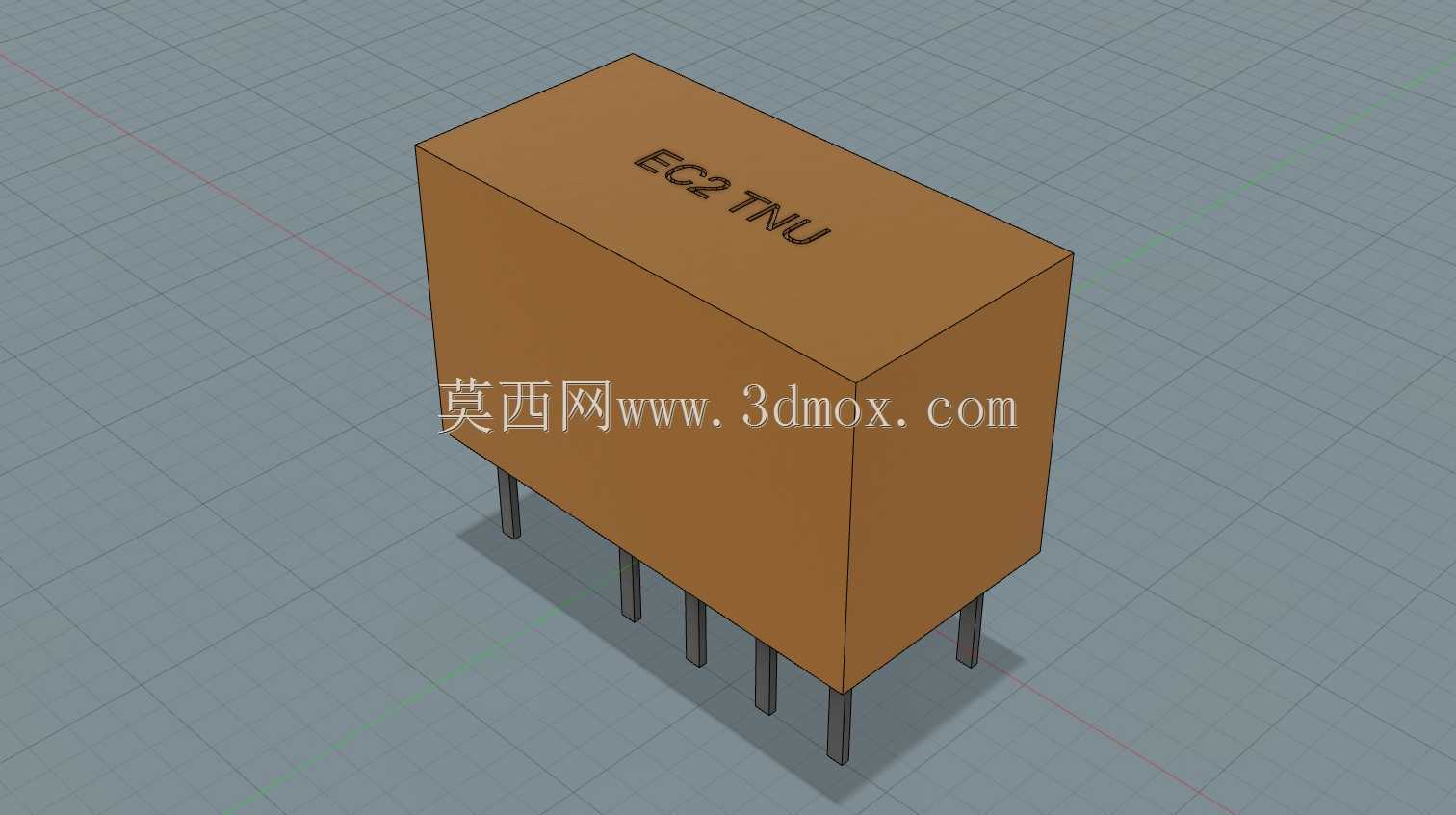

　　在工业控制回路、精密信号采集系统、低功耗切换电路的设计选型中，这类双闭锁微型信号继电器的应用占比一直不低，很多做测控板卡、便携检测设备、低功耗通讯终端的结构工程师，在布局PCB阶段都需要精准的三维结构参考来规避安装干涉、引脚对位偏差的问题。这款EC2系列继电器采用棕褐色绝缘塑封外壳，外壳顶面做了清晰的型号标识区域，直插式引脚沿本体底部单侧排布，引脚间距严格遵循常规信号类直插元器件的通用间距规范，能适配多数通用PCB焊盘布局，不需要额外定制特殊焊盘规格。从功能特性上看，双闭锁结构的核心优势在于线圈不需要持续通电就能保持触点的切换状态，仅在状态翻转的瞬间给对应线圈施加脉冲驱动信号即可，这一特性让它非常适合用在电池供电的便携设备、

　　需要断电保持回路状态的工控节点、低功耗远程采集终端这类对功耗控制要求严苛的场景，能大幅降低设备待机阶段的功耗损耗，避免长期线圈通电带来的元器件发热、寿命衰减问题。做三维结构设计的时候，首先要还原的是塑封外壳的拔模斜度，这类注塑成型的外壳件，侧壁都带有微小的工艺拔模角度，不能做成完全垂直的直壁，否则和实际生产的零件外形会有偏差，影响后续装配间隙的校核；其次是引脚的伸出长度与直径参数，引脚从外壳底部伸出的长度要匹配波峰焊工艺的常规吃锡深度，引脚直径要和标准焊盘的孔径做适配，预留合理的焊接公差，避免插装时出现引脚弯折、插装不到位的问题。在安装边界的考量上，这类直插式继电器在PCB上的占用空间要同时兼顾三个维度的尺寸：

　　本体的长宽尺寸决定了板上平面布局的占位，要和周边的电阻、电容、接插件等元器件预留足够的安全电气间隙，尤其是高压信号回路和低压信号回路相邻布局时，间隙值要满足电气安规的相关要求；本体的高度尺寸决定了设备内部的竖向空间预留，做外壳结构设计时要避免上盖内壁和继电器顶面发生硬接触，同时要预留一定的空气对流空间，方便继电器工作时的微量热量散出；引脚的排布位置要和PCB Layout阶段的焊盘坐标完全对齐，避免出现三维装配时引脚和焊盘错位的问题，很多新手工程师在建模时容易忽略引脚根部的塑封定位凸台，这个小结构是实际生产中保证引脚位置度的关键，建模时还原这个细节，才能让模型和实物的装配匹配度达到生产级要求。从实际应用场景延伸来看，

　　这类微型信号继电器常被用在通讯设备的信号通路切换、工业传感器的信号选通、便携检测仪器的量程切换、智能家居控制模块的回路保持等场景，因为本身的触点负载容量不大，主要针对小电流信号回路的切换，所以结构设计上不需要考虑大电流带来的灭弧结构，整体体积可以做的非常紧凑，能有效节省PCB板上的安装空间，适配高密度布局的板卡设计需求。建模过程中对外壳表面的标识做了凹陷式的结构还原，不是简单的贴图处理，这样导出的工程图可以直接用于外壳丝印定位的参考，也能在做结构干涉检查时准确还原外壳顶面的完整轮廓，不会因为忽略标识的凹凸结构导致和周边零件的间隙计算出现偏差。另外，底部引脚的末端做了微小的倒角处理，这是实际元器件为了方便插装做的工艺结构，还原这个细节后，在做虚拟装配仿真时，可以模拟真实的插装导向过程，更贴合实际生产的装配流程。对于做电气柜内部布线、板卡集成设计的工程师来说，精准的三维模型可以提前预判继电器和周边走线、线槽、固定柱的位置关系，在设计阶段就规避掉装配时才会发现的干涉问题，减少打样后的改模次数，缩短整个产品的开发周期。
