凯米特EC2单闭锁微型信号继电器

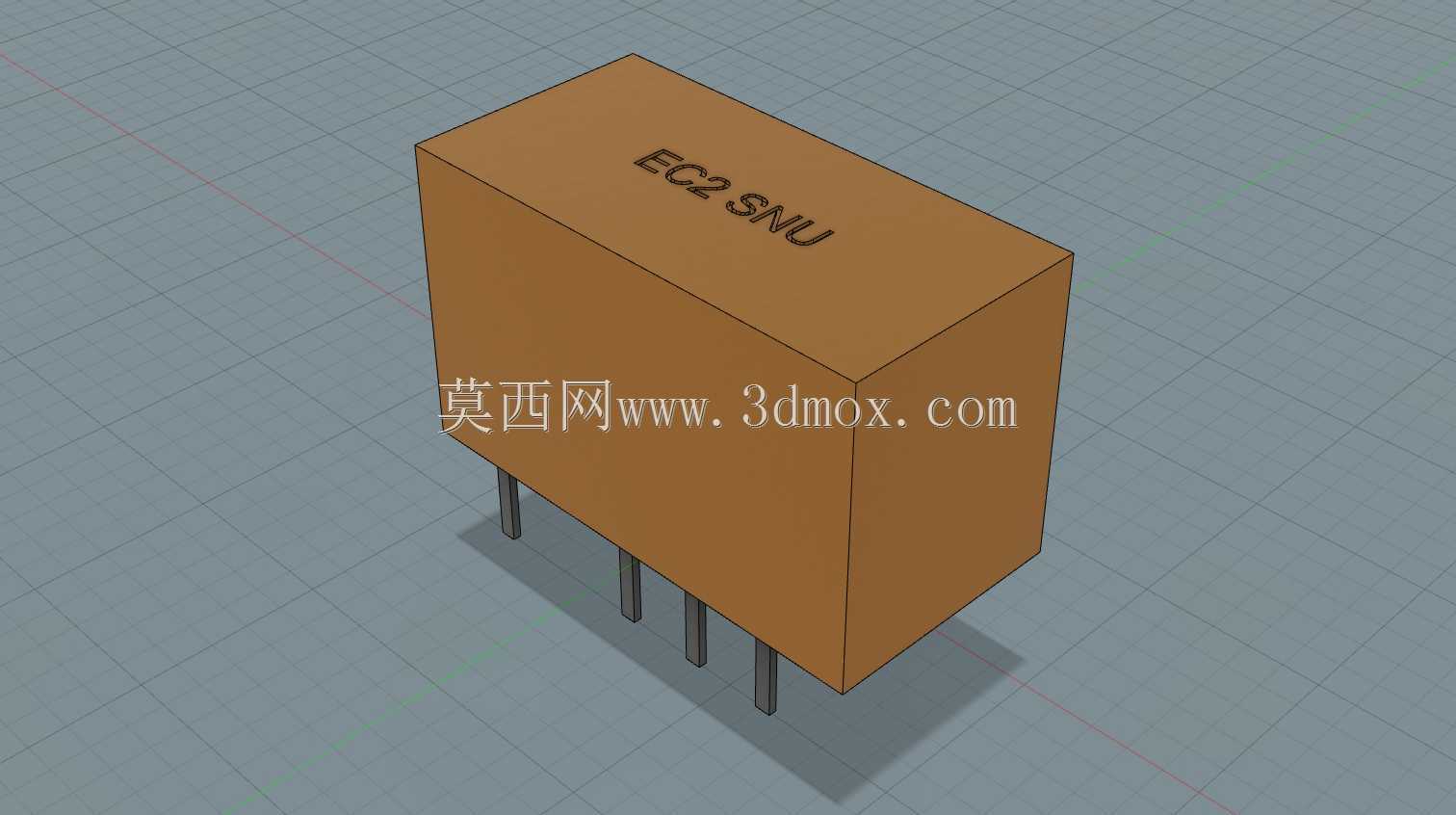

　　在工业控制、通讯设备、精密仪器的信号回路设计中，信号继电器承担着小功率信号切换、回路状态保持的核心作用，单闭锁类型的继电器更是凭借脉冲触发即可保持触点状态的特性，在低功耗控制场景中被广泛应用。这款EC2系列微型信号继电器，采用直插式引脚布局，主体为长方体塑封结构，外壳采用绝缘工程塑料注塑成型，表面印有清晰的型号标识，便于生产装配过程中的物料识别与方向核对。

　　从实际应用场景来看，这类微型闭锁继电器常被部署在通讯基站的信号切换板卡、工业PLC的扩展IO模块、精密测试仪器的信号选通回路中，区别于普通非闭锁继电器需要持续供电维持触点状态的特性，单闭锁结构仅需给线圈施加对应极性的脉冲电压即可完成触点的吸合或释放动作，状态保持阶段无需持续给线圈供电，能够大幅降低控制回路的静态功耗，尤其适合电池供电的便携测控设备、对功耗要求严苛的分布式采集终端使用。

　　设计过程中，首先要明确继电器的触点负载参数与线圈驱动要求，闭锁继电器的磁路结构采用永磁体配合双线圈驱动的架构，建模时需要精准还原内部磁路的空间布局，确保外部塑壳的内部腔体能够完整容纳磁路组件、触点簧片与线圈绕组，避免出现装配干涉。外形尺寸方面，这款继电器采用行业通用的微型直插封装规格，引脚间距符合标准PCB安装孔位设计要求，四个引出引脚分别对应两组线圈驱动端与触点公共端、输出端，建模时需要严格控制引脚的直径、伸出长度与相对位置公差，确保模型导入PCB设计软件后能够直接匹配焊盘位置，无需二次调整。

　　安装边界的设计上，继电器本体的塑壳侧面无突出结构，PCB布局时相邻元件的安全间距只需满足常规电气间隙要求即可，引脚的焊接面与塑壳底部的距离符合波峰焊、回流焊的工艺要求，不会出现焊接时塑壳受热变形或者引脚虚焊的问题。触点部分采用银合金材质，能够保证小信号切换时的接触可靠性，避免微弱信号传输过程中出现接触电阻过大导致的信号衰减问题，建模时还原了触点簧片的弹性结构空间，能够直观展示触点吸合、释放时的动作行程，便于结构工程师评估继电器动作时与周边元件的安全距离。

　　在进行设备选型配套时，这类闭锁继电器的动作响应时间在毫秒级，能够满足高速信号切换的场景需求，同时磁保持的特性使得设备在意外断电重启后，继电器能够保持断电前的触点状态，避免控制回路出现状态错乱，这一特性在一些需要记忆工作状态的控制场景中具备不可替代的优势。三维建模过程中，对继电器的棱角做了符合实际注塑工艺的圆角处理，还原了真实产品的外观细节，引脚部分做了电镀层的质感区分，能够用于产品装配演示、BOM物料展示、PCB布局干涉检查等多个工程环节，帮助设计人员在虚拟装配阶段就提前发现安装空间不足、引脚对位偏差等潜在问题，减少实物打样阶段的修改次数，缩短产品开发周期。
