KEMET EE2双闭锁微型信号继电器结构

　　在高密度电子装联场景中，板载信号切换元件的选型往往直接决定整套控制回路的可靠性，尤其是在车载电子、工业控制IO模块、通讯终端这类对安装空间、触点保持功耗有严苛要求的场景里，双闭锁型SMD继电器的应用占比正在逐年提升。这款EE2系列微型信号继电器采用表面贴装封装设计，底部引出的焊脚沿本体侧边等距排布，完全适配主流SMT回流焊工艺的焊盘设计规范，不需要额外预留插装元件的过孔空间，能够帮助PCB设计工程师压缩板上元件排布密度，在有限的板卡面积内集成更多信号通路。从功能特性来看，双闭锁结构的核心优势在于触点状态切换仅需要脉冲激励即可完成，不需要持续给线圈供电维持触点位置，这一特性对于低功耗手持设备、电池供电的远程采集终端来说意义重大，

　　能够大幅降低设备待机状态下的静态功耗，同时避免线圈长期通电带来的温升问题，减少周边热敏元件受温度漂移影响的概率。在实际电路应用中，这类继电器主要承担小功率信号的通路切换、回路闭锁保持功能，触点额定负载适配毫安级信号回路，能够满足工业传感信号切换、通讯线路通断控制、便携设备电源回路锁存等场景的使用需求，不会因为触点容量不足出现拉弧熔焊，也不会因为线圈驱动功耗过高拉低整机续航表现。从结构设计思路来看，这款继电器采用长方体塑封本体设计，外壳采用耐高温工程塑料注塑成型，能够耐受SMT回流焊过程中的峰值温度，不会出现壳体变形、内部触点移位的问题；本体顶面印刷的型号标识清晰，在SMT产线上料、目检环节能够快速识别元件规格，减少错料风险。

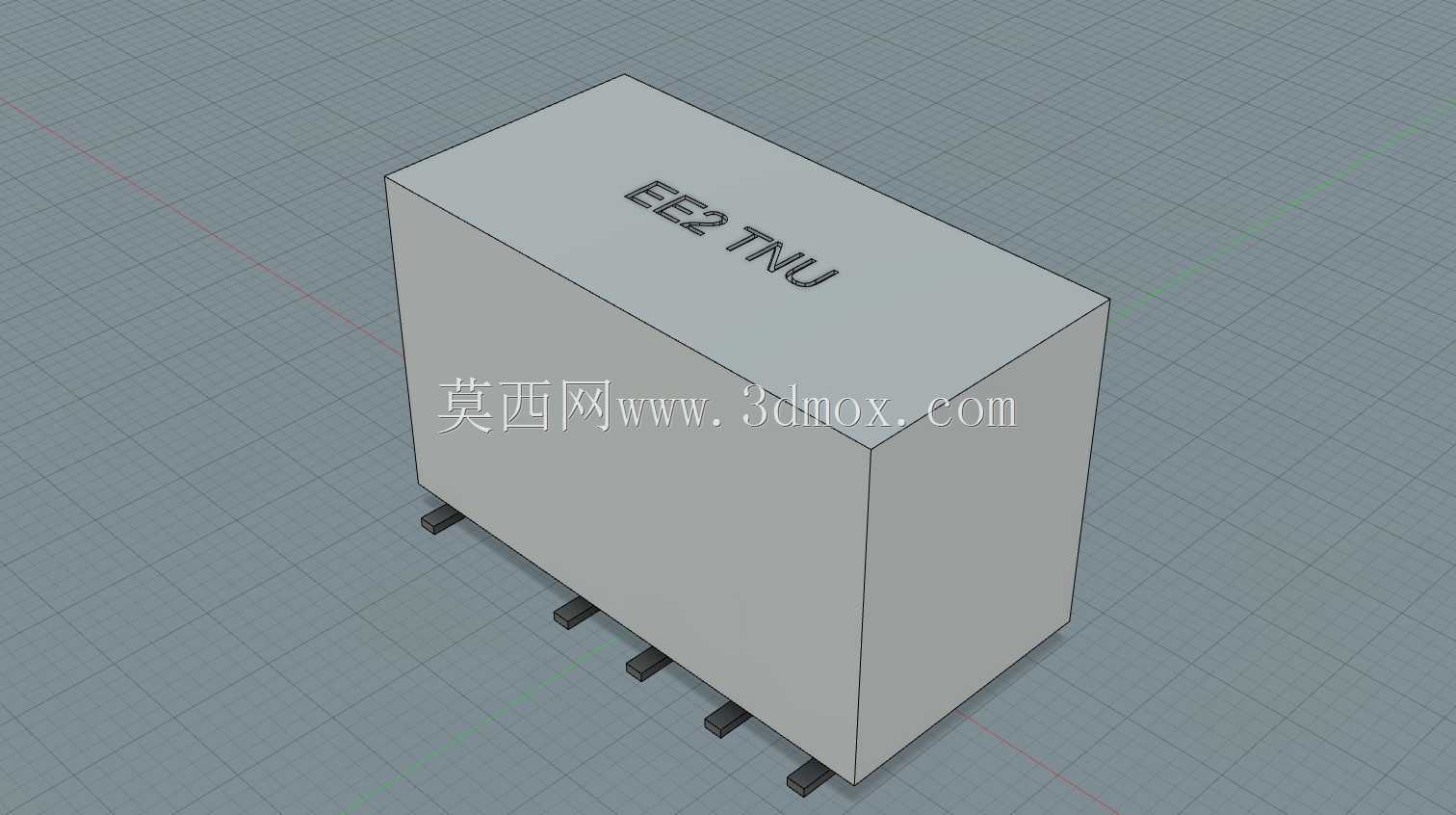

　　底部引出端采用扁平焊脚设计，焊脚的伸出长度、宽度公差控制严格，焊接时能够形成均匀的焊缝，提升焊点的抗机械疲劳能力，即使板卡遇到小幅振动、温度循环带来的形变，也不容易出现焊点开裂、接触不良的问题。关于安装边界的考量，设计这款元件的三维封装时，需要重点注意本体的长宽高尺寸与周边元件的安全间距：本体高度方向需要避开板卡上下盖的装配间隙，避免元件顶壳造成装配干涉；焊脚外侧需要预留足够的阻焊区，避免和周边表贴元件的焊盘过近造成连锡；同时要注意线圈驱动极性的标识对应，在封装库中明确标注置位、复位线圈的引脚定义，避免后续PCB布线时出现引脚接反导致功能失效的问题。在结构细节上，本体的棱角做了微小的倒角处理，避免吸嘴取料时出现打滑偏移，

　　适配高速贴片机的取料流程；外壳的合缝处采用密封设计，能够阻挡波峰焊、回流焊过程中助焊剂蒸汽渗入本体内部，避免触点被助焊剂残留污染导致接触电阻升高。对于做三维建模的工程师来说，搭建这个模型时需要准确还原焊脚的位置度、本体的拔模角度、顶面标识的位置，这样导出的STEP模型导入PCB设计软件后，才能和实际元件的尺寸完全匹配，在做结构干涉检查时不会出现误判，提前发现装配空间不足的问题。在实际选型替换时，这款继电器的 footprint 兼容同规格的其他SMD信号继电器，但需要注意双闭锁线圈的驱动电压、触点接触电阻、切换寿命参数是否匹配电路需求，不能仅靠安装尺寸一致就直接替换，要结合实际回路的信号参数、工作环境温度范围做综合校核。比如在车载高温环境下使用时，需要确认线圈的温升限值是否满足车规要求，触点在高温下的载流能力是否有降额；在高振动的工业场景使用时，要确认焊点的抗剪强度是否满足振动测试标准，必要时可以在元件本体底部增加点胶固定，提升整体连接可靠性。
