KEMET EE2单闭锁小型信号继电器结构

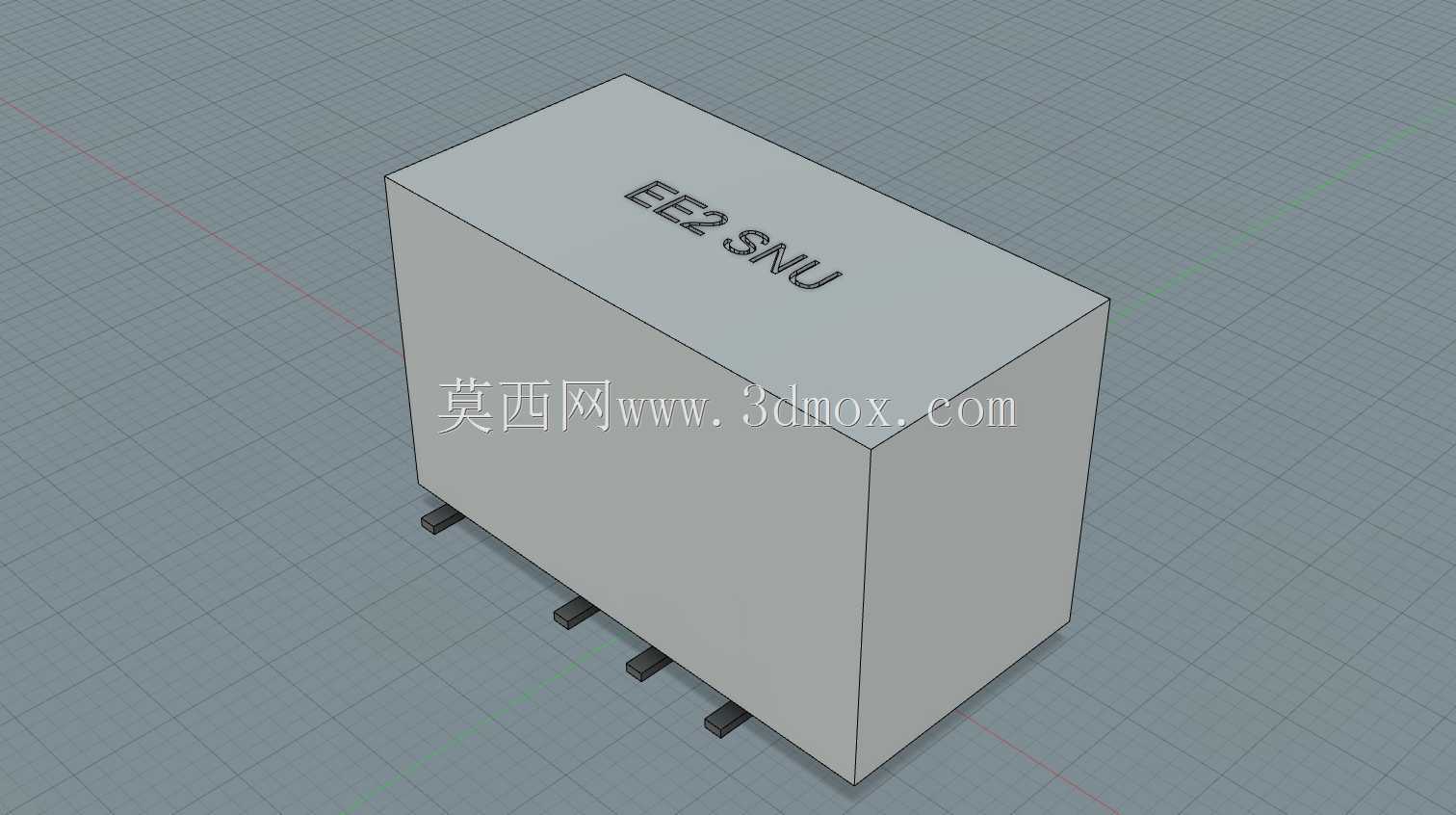

　　在高密度PCB板级电路设计场景中，板载信号切换元件的选型与结构适配一直是硬件结构工程师需要重点考量的环节，尤其是在便携工业检测设备、车载分布式控制模块、低功耗物联网终端这类对安装空间、元件高度、焊接可靠性有严苛要求的应用场景里，表面贴装型信号继电器的结构合理性直接影响整板的SMT良率与长期运行稳定性。这款EE2系列单闭锁信号继电器，采用长方体塑封主体结构，顶面丝印清晰标注型号标识，底部引出贴片式焊脚，整体外形规整无突出卡扣或异形结构，完全适配标准SMT回流焊工艺的生产要求，不需要额外定制异形吸嘴即可完成贴装工序。从实际电路功能来看，单闭锁结构的设计核心是利用永磁体保持触点状态，仅在触点切换的瞬间需要给线圈施加脉冲驱动信号，

　　不需要持续给线圈供电就能维持当前的通断状态，这一特性让它非常适合用在电池供电的低功耗设备中，比如野外部署的无线传感节点、手持工业抄表终端这类需要长期待机、对整机静态功耗有毫瓦级要求的设备里，能大幅降低信号切换回路的待机能耗，避免线圈长期通电带来的温升累积问题，减少周边热敏元件受温度漂移影响的概率。在结构设计层面，这款继电器的外壳采用耐高温工程塑料一体注塑成型，接缝处做了密封处理，能够抵御SMT回流焊过程中的高温冲击，也能阻挡日常使用环境中的粉尘、潮气侵入内部触点间隙，避免触点氧化导致的接触电阻升高问题。底部焊脚的排布做了等间距优化，焊脚伸出壳体的长度经过精确计算，既保证焊接时焊锡能够充分浸润形成可靠的焊点，

　　又不会因为焊脚过长导致贴装时元件偏移、连锡等工艺问题，壳体底部与PCB板面之间预留了标准的焊锡爬升间隙，不需要额外添加支撑垫片就能保证焊接后的元件平整度。从安装边界来看，这款继电器的整体高度控制在常规板载贴片元件的高度范围内，不会在PCB上形成过高的元件凸起，在做整板结构堆叠设计时，不需要为它单独预留避让空间，能够和周边的贴片电阻、电容、IC芯片保持一致的高度公差，方便结构工程师做外壳内部的空间规划，尤其是在多层板叠层设计、板对板连接器对接的场景中，统一的元件高度能够避免出现元件干涉、装配压损的问题。在实际选型应用中，这类小型信号继电器主要负责小功率信号回路的通断切换，不能用在主功率回路的大电流通断场景中，

　　它的触点负载匹配毫安级到安培级的小信号传输，适合用来切换传感器采样回路、控制信号触发回路、低功耗外设的供电通断，在工业控制板卡上常用来做通道切换、信号隔离，在车载电子模块中用来做车身小信号的逻辑控制，在消费类便携设备中用来做电源路径的低功耗切换。建模过程中需要重点关注壳体的拔模角度、焊脚的位置公差、顶面标识的印刷区域，这些细节直接影响后续导出的STEP模型在PCB结构设计中的干涉检查准确性，尤其是焊脚的坐标尺寸必须和实际元件的 datasheet 保持一致，否则在做PCB封装匹配时会出现焊盘对不上、贴装偏移的问题。壳体的棱角处做了微小的倒角处理，既避免注塑生产时的应力集中问题，也能减少贴装过程中吸嘴吸附时的打滑概率，整体结构没有多余的装饰性特征，所有外形细节都服务于生产工艺与实际装配需求，完全符合工业级板载电子元件的设计逻辑。
