阿尔卑斯单轴无开关型电位计结构

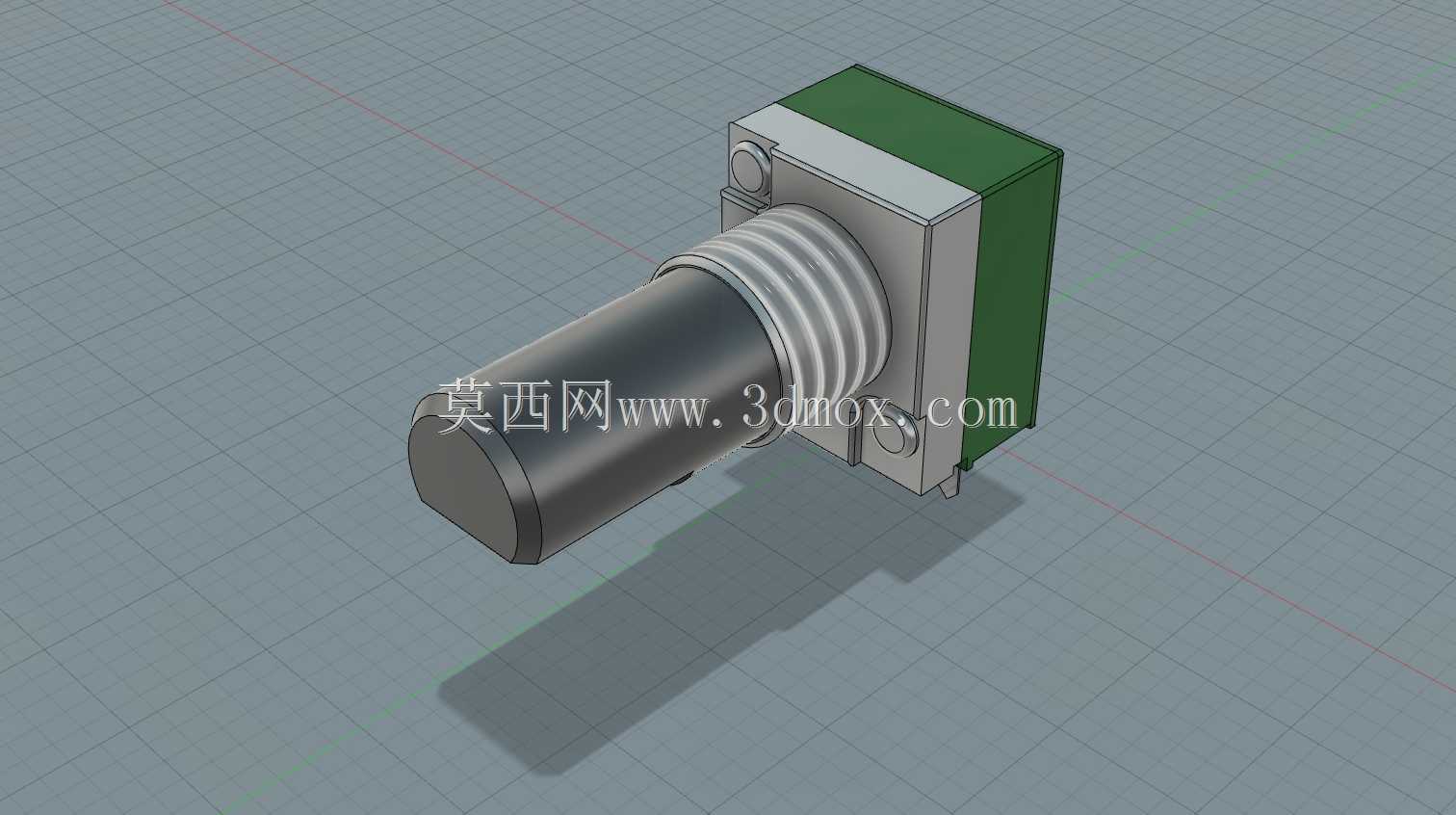

　　在消费电子、小型工控设备的信号调节回路里，这类单轴无开关电位计是十分常见的调节元件，日常接触到的音频设备音量调节、小型工控面板的参数微调、便携检测设备的阈值设定场景中，都能见到它的身影。不同于带开关的双联电位计，这款单轴无开关的型号专门针对仅需要连续电阻调节、不需要通断控制的回路设计，省去了开关触点结构，能有效降低转动过程中的接触不良概率，也缩小了元件本身的轴向安装尺寸，适配空间更紧凑的设备内部布局。从结构设计来看，这款电位计采用金属转轴搭配绝缘基座的组合，转轴外露段做了滚花处理，方便旋钮帽的压装固定，避免调节旋钮时出现打滑空转的问题；转轴与基座衔接处设置了多层波纹密封结构，能阻挡日常使用环境中的粉尘、

　　少量潮气进入电位计内部的碳膜片区域，延长元件的实际使用寿命。基座部分采用金属固定支架与树脂绝缘本体结合的设计，金属支架上预留了两个对称的安装定位孔，安装时可以通过螺丝直接固定在设备面板或者PCB板的预留安装位上，定位孔的位置公差控制在±0.1mm范围内，能保证批量装配时的对位精度，不会出现转轴与面板开孔偏心、旋钮卡滞的问题。从安装边界尺寸来看，这款电位计的主体矩形部分长宽尺寸控制在十几毫米量级，轴向总长度根据转轴伸出长度适配不同面板厚度，常规款适配1-3mm厚度的设备面板安装，安装时面板上需要预留对应直径的转轴过孔，过孔直径比转轴直径大0.2-0.3mm即可，既可以保证转轴转动无干涉，也能避免间隙过大影响外观一致性。

　　电位计的引脚采用直插式设计，引脚间距符合常规PCB板的布线间距要求，焊接时可以直接通过波峰焊或者手工焊接固定在PCB板上，引脚的抗弯折强度满足常规装配作业要求，不会出现装配过程中引脚折断的问题。在功能特性上，这款电位计的转动阻尼做了均匀化处理，整个转动行程内阻尼手感一致，没有忽松忽紧的段落感，适合需要精准调节参数的场景，转动行程为连续300度左右的可调范围，电阻变化线性度符合常规调节回路的使用要求，能保证调节过程中信号变化平滑，不会出现调节跳变的问题。不同于大尺寸的工业级电位器，这款小型电位计的设计更偏向轻量化、小型化的设备应用，在手持检测仪器、便携音频设备、小型桌面工控终端这类对元件体积、重量有严格限制的设备里，

　　这类电位计的应用占比很高。建模过程中需要重点关注转轴与基座的同轴度公差，这个公差直接决定了电位计转动时的顺滑度，如果同轴度偏差超过0.05mm，就容易出现转动卡滞、阻尼不均匀的问题；另外金属支架与绝缘本体的配合公差也需要严格控制，过松会导致支架晃动，影响安装定位精度，过紧则会导致绝缘本体受压变形，挤压内部碳膜片与触点的配合结构，影响电阻调节的线性度。在实际选型应用中，这类无开关单轴电位计适合搭配独立的电源开关回路使用，避免电位计承担通断电流的负载，能大幅延长元件的使用寿命，因为电位计的触点本身是为小信号调节设计的，通断电流过大很容易造成触点烧蚀，出现接触不良的故障。从结构可靠性来看，这款电位计的内部触点采用弹性金属片结构，始终保持与碳膜片的稳定接触，在常规的振动使用环境下，比如手持设备移动使用、车载设备的随车振动场景，也不会出现信号瞬断的问题，能满足多数民用及一般工业场景的使用要求。
