TO-220封装配套D型散热结构件

　　在功率电子设备的结构设计工作中，散热结构的匹配度直接决定功率器件的长期运行可靠性，这款适配TO-220封装的D版散热结构，是针对中小功率半导体器件散热需求开发的配套结构件，日常选型中常应用于线性稳压电路、中小功率开关电源、功率放大模块、低压驱动板等场景，用来解决TO-220封装器件工作时的结温过高问题，避免器件因过热出现参数漂移、寿命折损甚至热击穿失效。

　　从实际使用场景来看，这类散热件大多适配15W以内的TO-220封装器件，包括常见的三端稳压器、MOS管、快恢复二极管等，在工控板卡、小型电源适配器、车载低压控制模块、音频功放板里的应用占比很高。设计这类散热结构的时候，首先要考虑的是和封装本体的贴合精度，TO-220封装的器件散热面有固定的安装孔位与外形公差，散热件的贴合面平面度需要控制在合理范围内，才能保证导热介质填充后热阻足够低，避免出现贴合缝隙导致散热效率骤降。

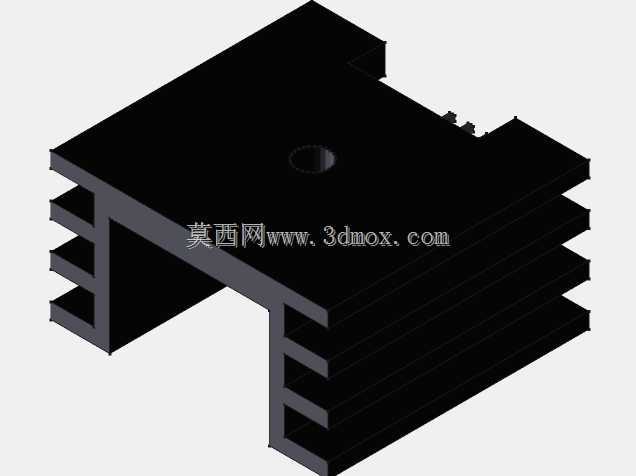

　　这款散热结构采用了多鳍片的挤出型材式结构设计，主体为一体化成型的黑色导热材质，鳍片采用等间距排布，在有限的安装空间内尽可能拓展了散热表面积，同时鳍片的开槽方向兼顾了自然对流的风道走向，在无强制风冷的自然散热场景下，空气可以顺着鳍片间隙形成顺畅的热对流，带走鳍片表面的热量。结构中部预留了标准的器件安装孔位，对应TO-220封装的固定螺丝位置，安装时可以直接通过螺丝将器件锁紧在散热件的贴合平面上，不需要额外做结构修改，适配常规的TO-220封装安装规范。

　　尺寸边界是结构选型时最核心的考量参数，这款散热件的外部最大尺寸为长38.25毫米、总高度36毫米，安装定位直径20.2毫米，在PCB布局时需要预留对应的安装空间，要注意避让周边的电解电容、接插件等较高的元器件，避免出现装配干涉。同时散热件的引脚避让槽做了针对性的结构优化，TO-220器件的三个引出引脚可以从对应位置顺利穿出，不会和散热件本体发生接触短路，设计时特意在引脚对应位置留出了足够的安全间隙，满足电气安规的间距要求。

　　从结构设计的思路来说，这款D版本的散热件是同系列里的中等尺寸规格，相比同系列的A、B、C版本，它的鳍片数量更多、整体散热表面积更大，适合功耗稍高的应用场景，同时整体外形做了切角处理，在边角位置避免了锐边，既可以减少安装时的磕碰划伤，也能在紧凑的设备壳体内部避免和其他结构件发生卡滞。散热件的底部贴合面做了平整处理，不需要二次加工就可以直接搭配导热硅脂或者导热垫片使用，降低了生产装配的工序复杂度。

　　在实际三维建模过程中，这类散热件的模型需要重点还原鳍片的厚度、间距、安装孔的位置精度、引脚避让槽的尺寸，因为这些参数直接影响后续PCB布局和结构装配的干涉检查结果，如果模型的尺寸公差还原不到位，很容易在实际打样装配时出现器件装不上、和周边元件干涉、贴合面有缝隙等问题。建模时需要兼顾结构的准确性和模型的轻量化，鳍片部分的倒角、拔模斜度都要符合实际挤出型材的加工工艺特征，不能出现工艺上无法实现的尖角或者薄壁结构，保证模型和实际量产的零件特征一致，方便结构工程师直接调用到装配体中完成整体布局设计。

　　对于电子设备结构工程师来说，这类标准化的散热结构件不需要从零开始设计，直接选用成熟的配套模型可以大幅缩短研发周期，只需要根据自身电路的功耗计算、设备内部的风道情况、安装空间限制，选择对应尺寸规格的散热件即可，同时要注意在装配设计时预留好导热介质的填充空间，以及螺丝锁紧的操作空间，保证生产环节的装配便利性。
