在工业变频传动系统的现场调试中,输出侧谐波干扰始终是绕不开的工程痛点,尤其是电机与变频器长距离布线的工况下,PWM波陡沿带来的轴电流、绝缘击穿风险、邻近传感线路信号串扰问题,往往需要搭配正弦波滤波器来做波形整形处理,本次梳理的这款滤波装置,就是面向额定电流130A、电压等级400/690V的VFD传动场景开发的配套组件。从实际应用场景来看,这类滤波器常部署在冶金产线辊道传动、矿山皮带机变频驱动、化工泵组调速系统这类负载波动相对平稳、布线长度超过50米的传动回路中,核心作用是把变频器输出的斩波波形整形成近似工频正弦的平滑波形,一方面降低电机绕组的匝间绝缘冲击,延长电机轴承与绕组的使用寿命,另一方面减少高频谐波对外的电磁辐射,

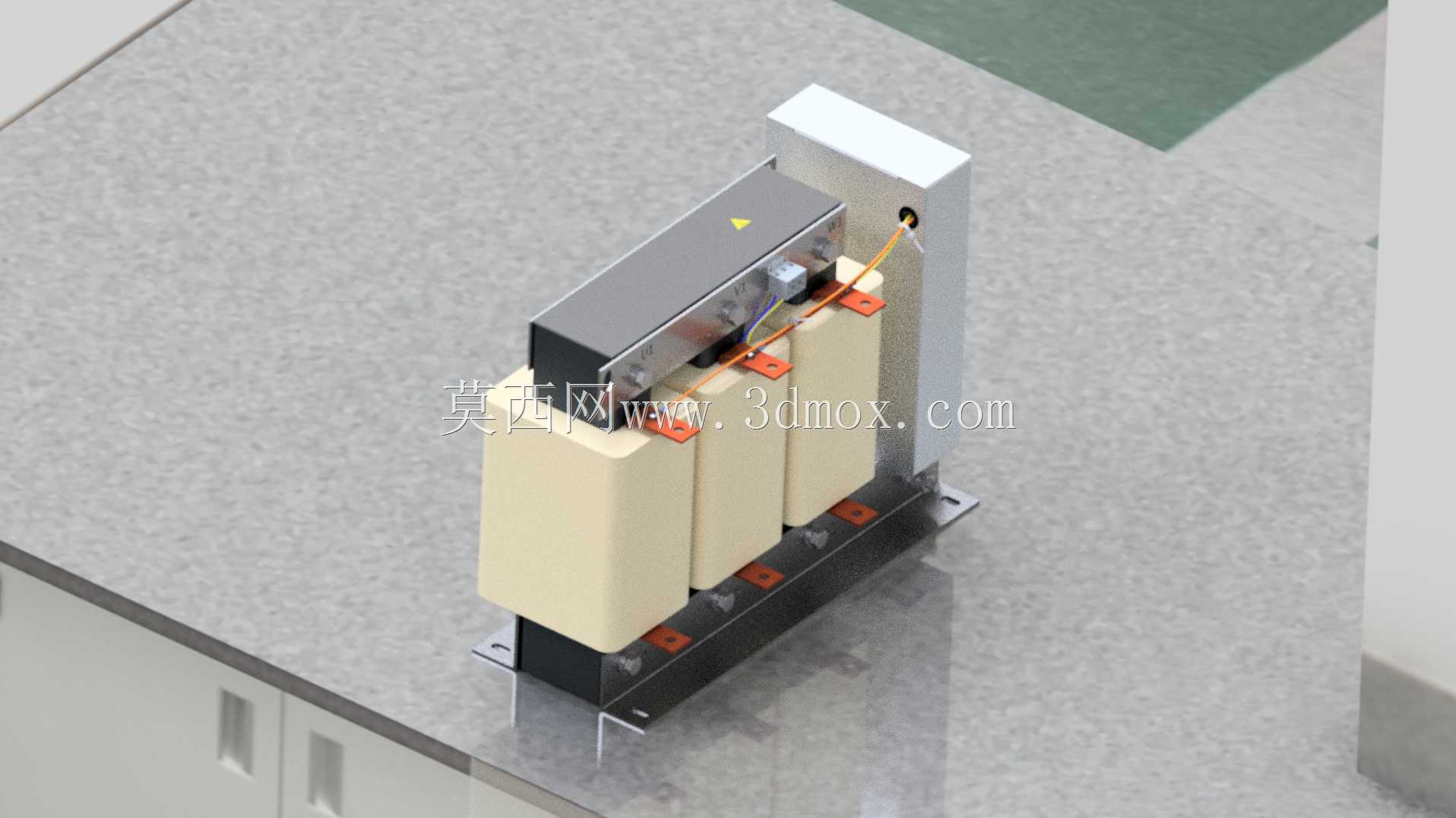

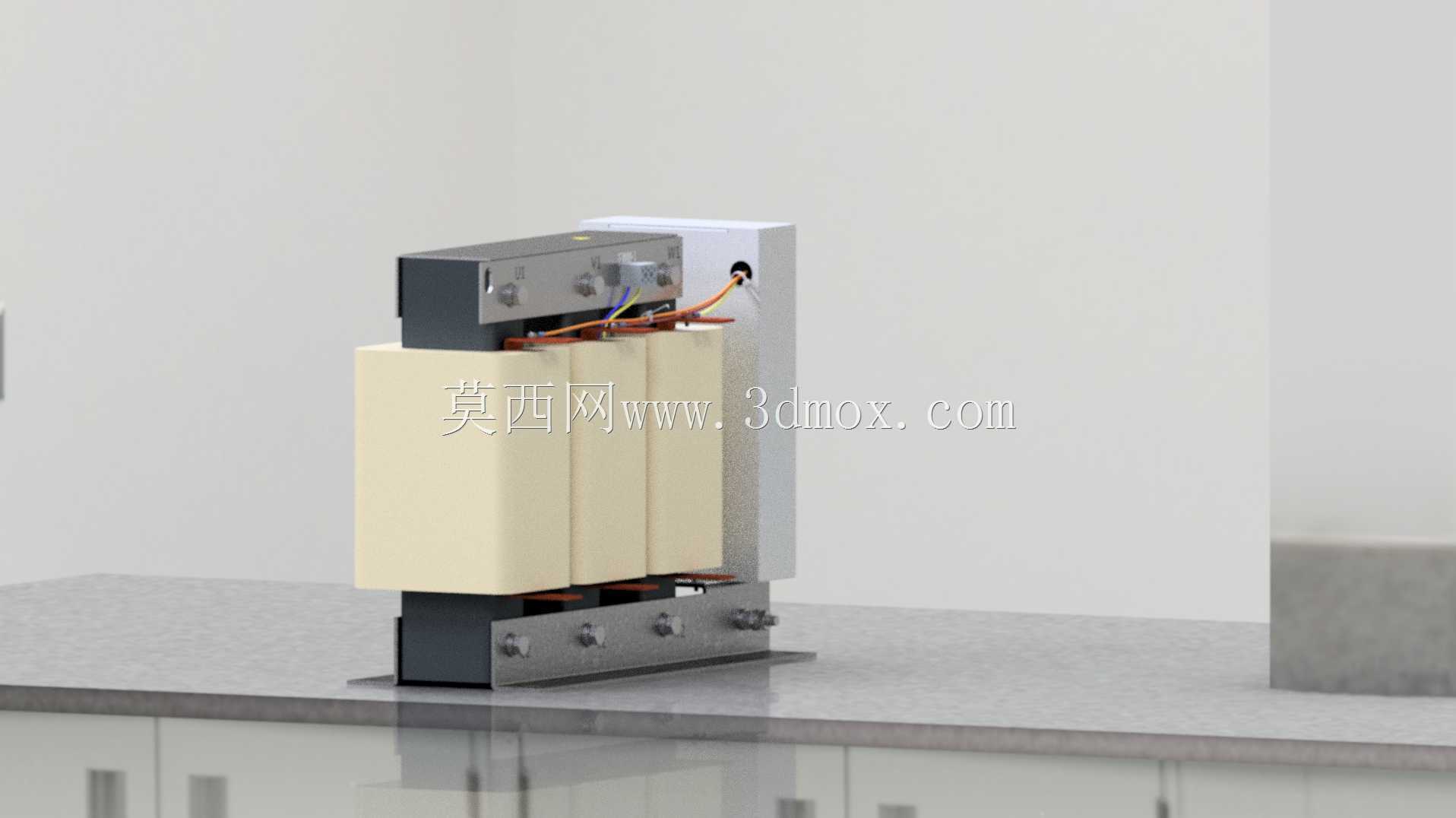

避免现场的压力传感器、编码器、接近开关这类弱电检测元件出现信号误报。从结构设计思路来看,这款滤波装置采用了模块化的堆叠布局,核心的滤波电感单元采用立式三列并排的封装结构,电感绕组外部做了绝缘灌封与防护壳体处理,既可以降低运行过程中的电磁外泄,也能适配车间多粉尘、轻度凝露的工业环境;顶部集成了接线端子排与温度检测元件的走线槽,主回路的进出线接线端预留了足够的接线操作空间,方便现场施工时压接铜鼻子与紧固螺栓,侧面预留的安装支架孔位,可以直接固定在电控柜内部的安装梁上,不需要额外做定制转接支架。考虑到滤波装置运行过程中电感的发热问题,结构设计时在电感单元的上下两端都预留了对流散热的通风格栅,底部的安装底座采用加厚镀锌钢板冲压成型,
既可以承托电感单元的重量,避免长期运行后结构形变,也能作为散热的辅助路径,把电感运行产生的热量传导到柜内安装梁上加快散出。配套的主回路投切元件采用标准导轨安装的接触器结构,和滤波主体集成在同一安装底座上,不需要用户在柜内额外预留接触器的安装位置,现场接线时只需要完成变频器输出侧到滤波器输入端、滤波器输出端到电机端的主回路接线,再把接触器的控制线圈引线接到变频器的运行输出触点即可,大幅减少现场的布线工作量。从安装边界尺寸来看,这款滤波装置的整体宽度控制在三列电感单元加侧边接线腔的尺寸范围内,深度方向预留了接线端子的弯曲半径空间,安装孔的孔距匹配标准电控柜的C型材安装梁间距,安装时不需要在柜内额外打孔,直接用标准柜用螺栓即可完成固定;

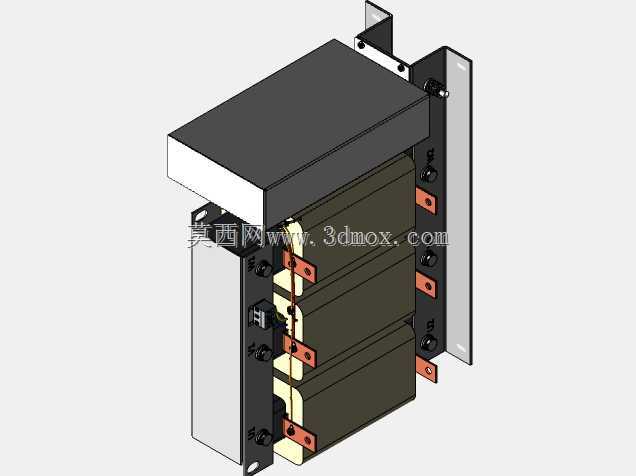

顶部的接线端子距离柜体顶部的走线槽预留了足够的走线空间,不会出现电缆弯曲半径不足导致的绝缘层破损问题。在做三维建模还原的时候,重点还原了外部的安装接口、接线端子位置、整体外形轮廓,内部的绕组细节因为是基于外部尺寸反向建模完成,没有做内部绕组的精细化还原,足够满足工程前期做柜体布局干涉检查、布线路径规划、安装空间预留的选型设计需求,结构设计人员在做电控柜布局时,可以直接调用这个模型核对安装孔位、操作空间、安全电气间隙是否满足设计规范,避免后期加工柜体时出现尺寸不匹配、元件干涉的问题。在实际选型匹配时,需要注意这款滤波器适配的是额定电流130A及以下的变频回路,电压等级要对应400V或者690V的传动系统,不能超电流规格使用,否则会导致电感饱和、滤波效果下降甚至元件过热损坏;安装时要尽量靠近变频器的输出侧布置,减少滤波器和变频器之间的布线长度,避免这段线路上的高频谐波对外辐射,影响滤波效果。
- 全部评论(0)
- 模板大小: 8.42 MB
- 售价:5金币
- 下载次数: 23
- 系统要求: STEP / IGES,Rendering
- 软件分类: 变压器/电感器
